Beschreibung

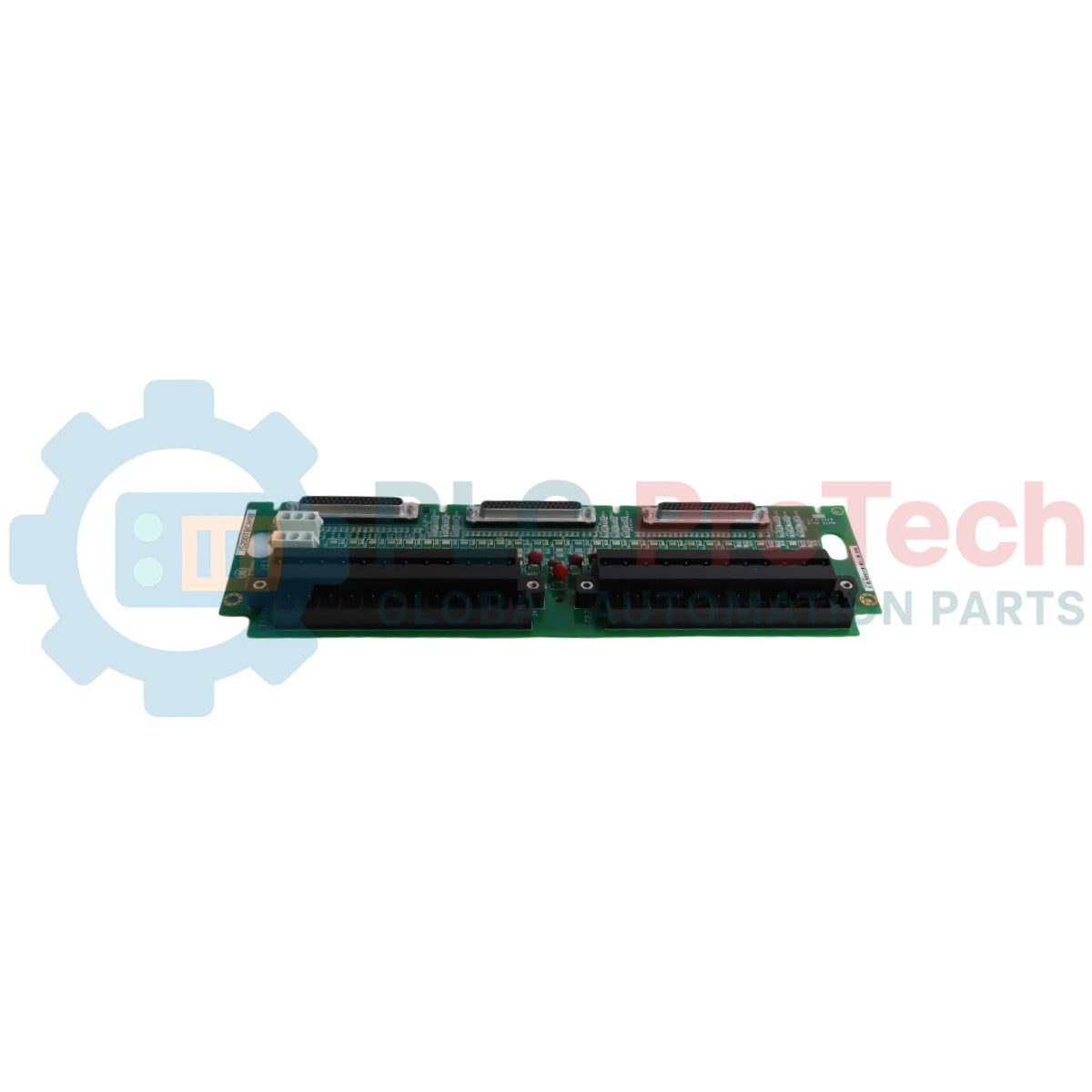

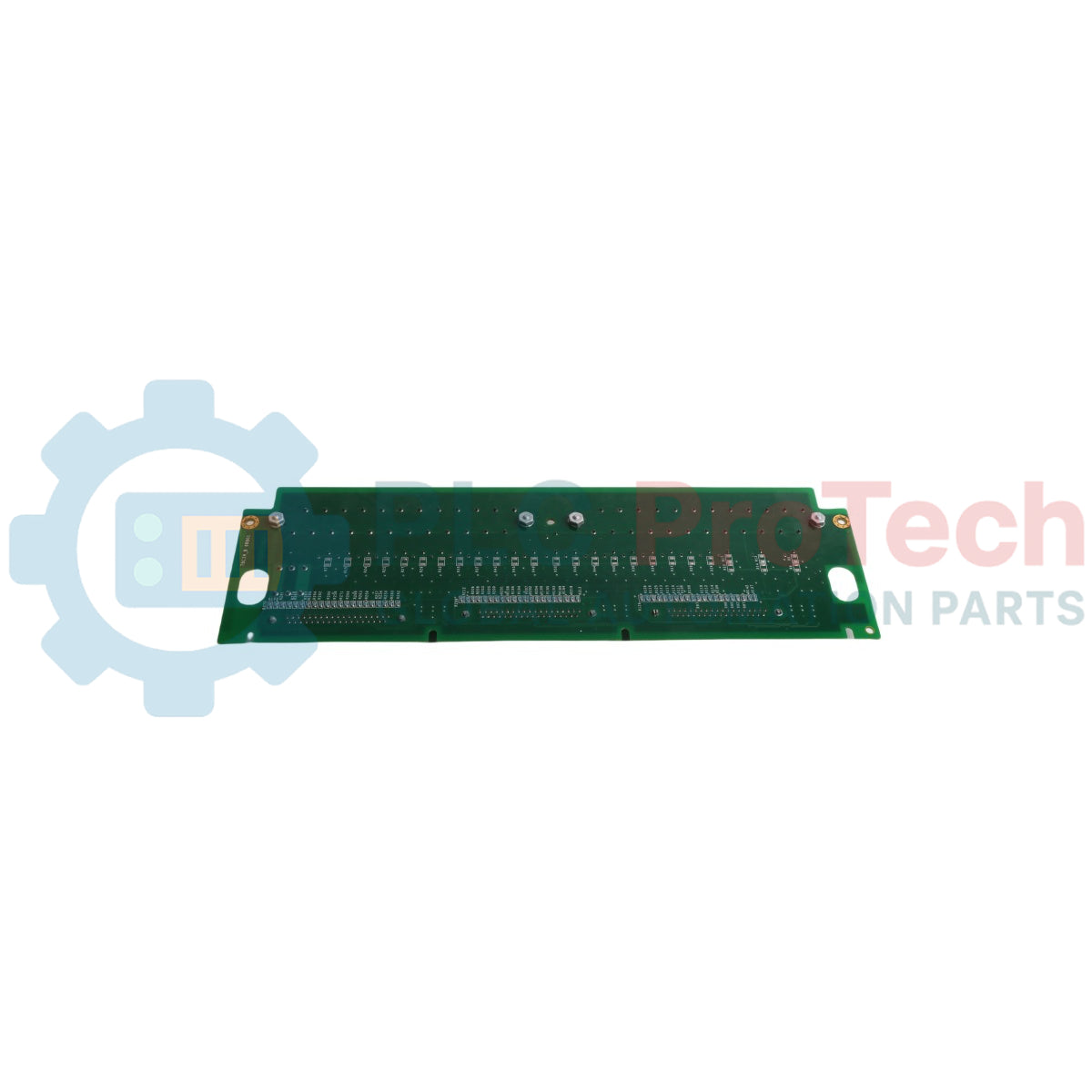

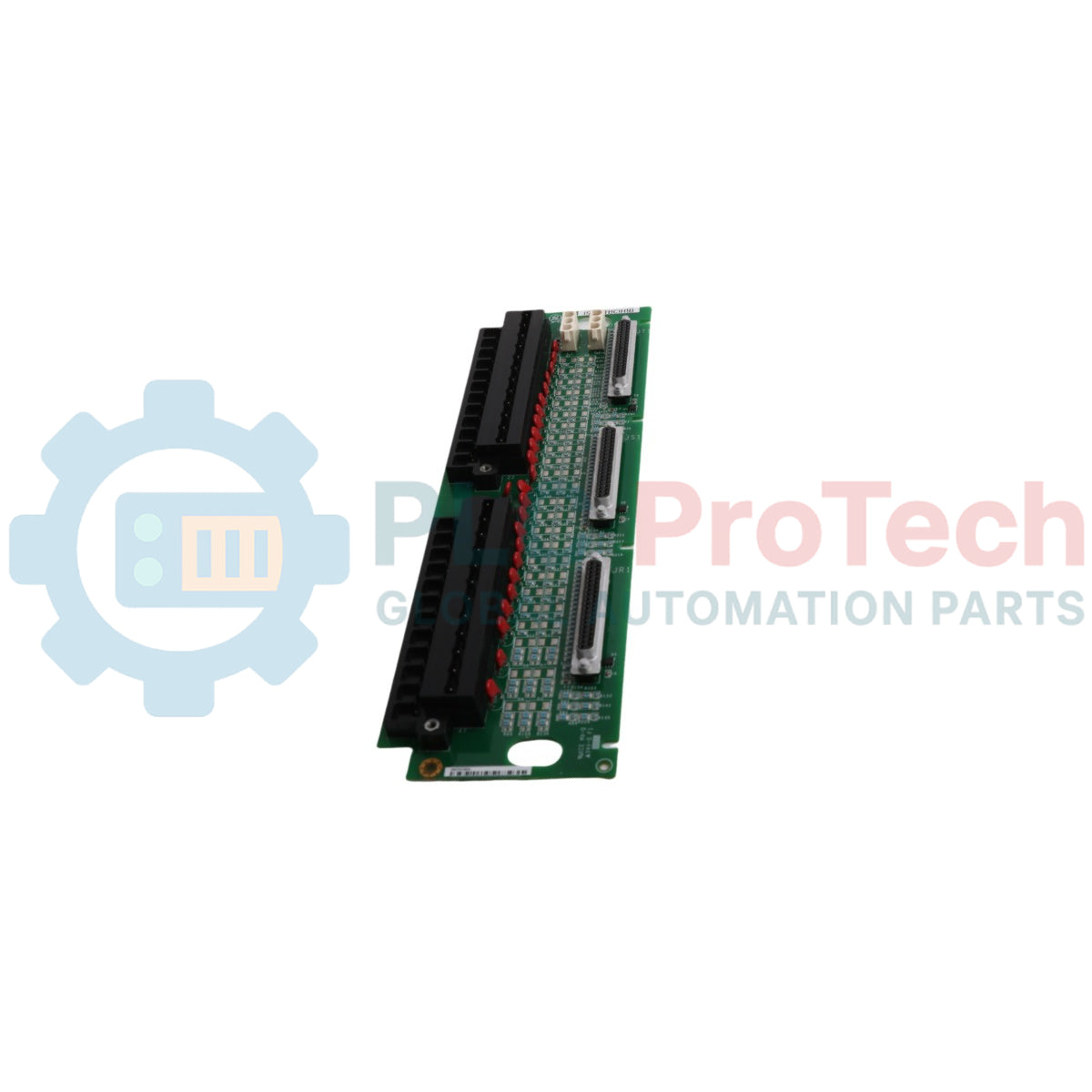

Die IS200TBCIS2C ist eine Abschlussplatine für Kontakteingänge, die für das Turbinensteuerungssystem Mark VI Speedtronic entwickelt wurde. Diese Platine verbindet die Verdrahtung potentialfreier Feldkontakte mit den zentralen Systemsteuerkarten und akzeptiert insgesamt 24 potentialfreie Kontakteingänge. Die Spannungsschleife der Kontakteingänge wird von einer schwebenden Stromversorgung innerhalb der Turbinensteuerungsinfrastruktur gespeist. Zur Vermeidung elektrischer Störungen wird jeder Kontaktkanal optisch isoliert und mit der Systemrahmenrate abgetastet, um präzise Steueraktionen zu ermöglichen. Die Platine ermöglicht die Signalverteilung und verteilt den Eingangsspannungsstatus über drei dedizierte Schnittstellenstecker an drei separate VME-Kartenracks. Sie ist als inländische Hardwarebaugruppe mit einer schützenden PCB-Beschichtung nach S-Art ausgeführt und bietet systemübergreifende Kompatibilität mit VCCC- und einkanaligen VCRC-Kontakteingangskarten.

Merkmale

• Verarbeitet bis zu 24 diskrete, über eine schwebende Stromversorgung gespeiste potentialfreie Kontakteingänge.
• Optisch isolierte Eingangsschleifen schützen die zentralen Prozessorracks vor Überspannungen aus dem Feld.
• Echtzeiterfassung des Kontaktstatus synchron zur Systemrahmenrate.
• Verteilt Anzeigen für digitale Eingänge gleichzeitig an drei separate VME-Steuerracks.
• Mit integrierten Rauschunterdrückungsfiltern an sechs primären Feldkontaktpfaden ausgestattet.
• Durch eine schützende PCB-Beschichtung nach S-Art zur Isolierung in rauen Prozessumgebungen geschützt.

Anwendungen

• Ausführung diskreter Kontakte für Gas- und Dampfturbinen
• Sequenzielle Steuerlogik und Verriegelungssysteme
• Führung von Auslösungen und Alarmen der Generatorsteuerung
• Diagnose der verteilten Automatisierungsschleife

Technische Daten

Verbindungen/Schnittstellen

Installationsrichtlinien

• Trennen Sie sämtliche elektrische Energiezufuhren zum Zielschrank, bevor Sie das Feldschnittstellengerät einsetzen oder anschließen.
• Montieren Sie die Platine mit den passenden Abstandshaltern oder an der DIN-Infrastruktur entsprechend dem Aufbau des Mark-VI-Gehäuses.
• Verdrahten Sie die 24 potentialfreien Kontakteingänge über die Standard-Reihenklemmen und achten Sie darauf, dass die Signalpaare korrekt mit der Führung der schwebenden Stromversorgung ausgerichtet sind.
• Befestigen Sie die Flachbandkabel der Schnittstellen JR1, JS1 und JT1 zwischen der Platine und den jeweiligen VCCC- oder VCRC-Karten und stellen Sie sicher, dass die Verriegelungslaschen der Steckverbinder sicher einrasten.
