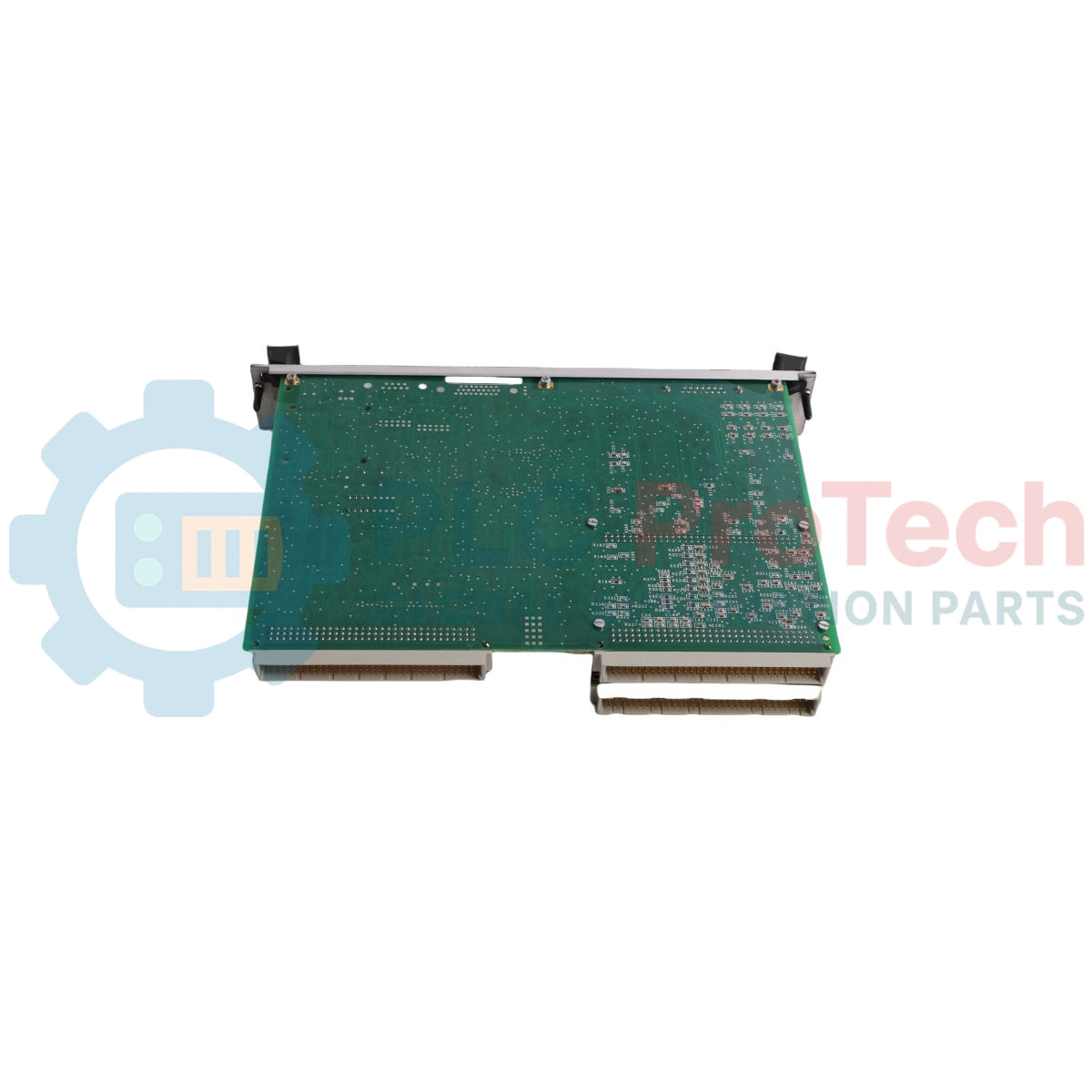

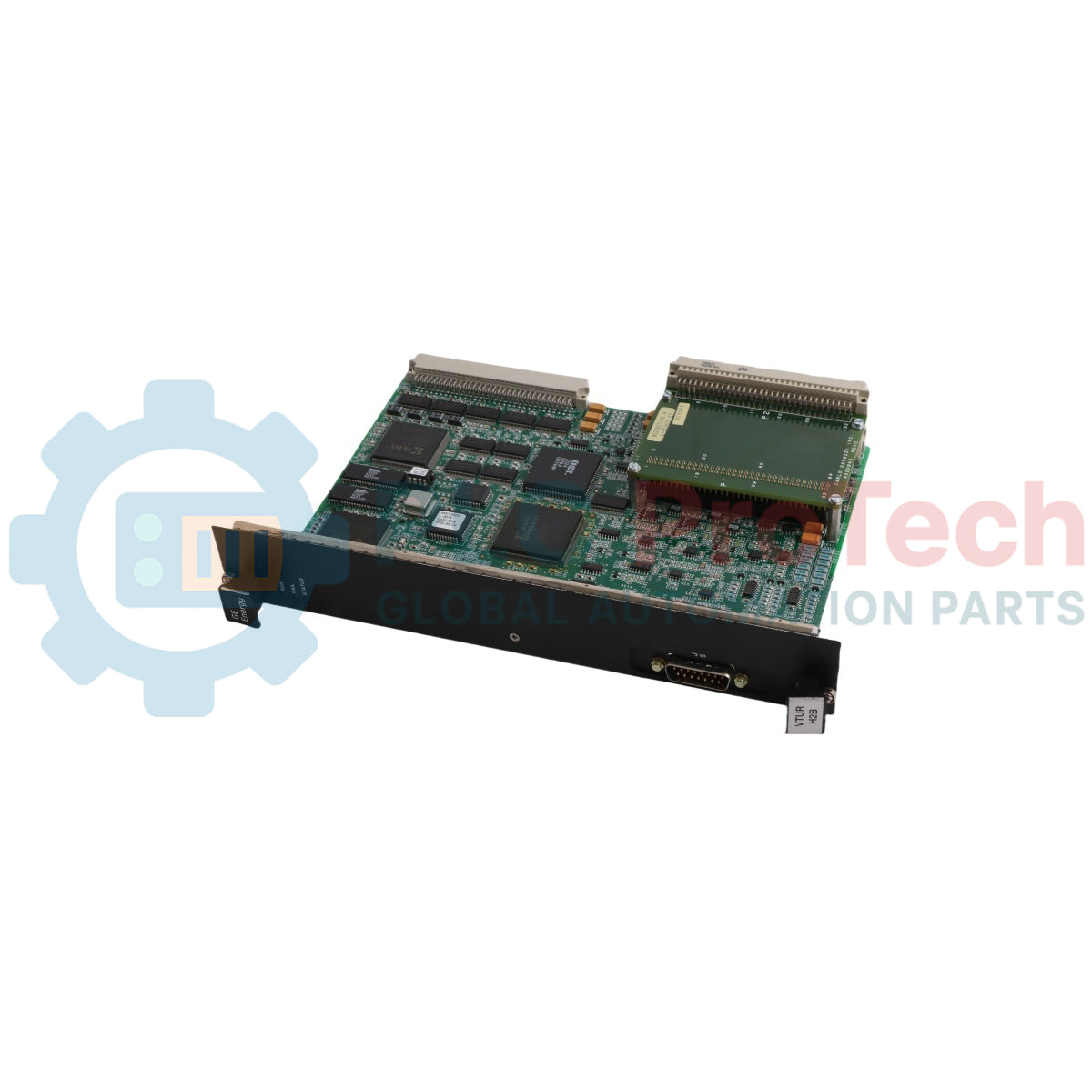

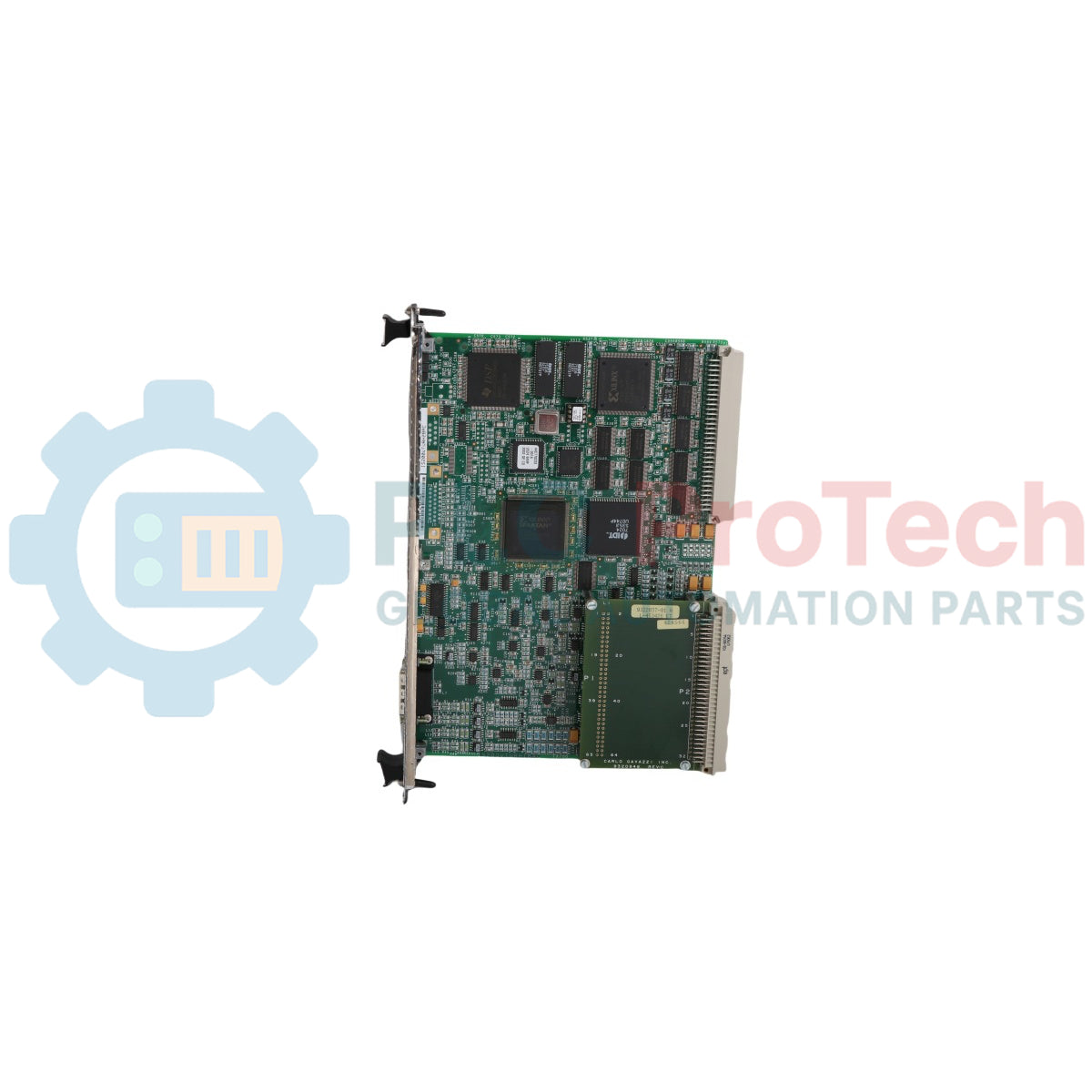

General Electric IS200VTURH2BAC Mark VI Schnittstellenmodul für Schwingungsaufnehmer

Beschreibung

Das IS200VTURH2BAC fungiert als hochdichtes Schnittstellenmodul für Schwingungsaufnehmer, das von General Electric als Teil der Turbinensteuerungsplattform Mark VI Speedtronic hergestellt wird. Dieses Modul stellt die Schnittstelle zu Anschlussplatinen wie der TTUR her, um wichtige Wellendrehzahl- und Sensordaten in die Steuerungsumgebung zu übertragen. Es spielt eine zentrale Rolle im primären Überdrehzahlschutzkreis, indem es bei erkannten Fehlerzuständen Auslösesignale an die TRPG-Platine weiterleitet. Diese werden anschließend über Schaltungen mit Dreifachrelais-Abstimmung verarbeitet, um die Stromversorgung der Auslösesolenoide systematisch zu trennen.

Neben den dynamischen Sensoreingängen führt das IS200VTURH2BAC den automatischen Synchronisierungsalgorithmus des Systems aus. Die Platine überwacht die Eingänge zweier Spannungswandler (PT) sowohl vom Generator als auch von den Sammelschienen, um Phasen- und Schlupfänderungen aktiv zu verfolgen. Nach der Aktivierung durch den Laufzeitcode der Anwendung nutzt sie ein interruptgesteuertes Verfahren zur Erkennung von Nulldurchgängen der Spannung, um Phasen-, Schlupf- und Beschleunigungswerte zu regeln. Anschließend löst sie das Schließen des K25-Leistungsschalterrelais aus und berücksichtigt dabei adaptive Kompensationsparameter für physikalische Verzögerungen des Leistungsschalters.

Funktionen

• Mehrstufiger Turbinen-Überdrehzahlschutz: Koordiniert Drehzahlsensoren und Anschlusskomponenten, um zuverlässige Regelungs-, primäre und Notfall-Überdrehzahlschutzkreise bereitzustellen.
• Zwei-aus-drei-Abstimmungsausgang: Gibt unabhängige Signale aus, um eine 2-aus-3-Abstimmung über Hardware-Relaisschaltungen auszuführen und die Abschaltung der Notfall-Auslösesolenoide sicherzustellen.
• Automatischer Synchronisierungsalgorithmus (K25): Verwendet eine Nulldurchgangslogik, um Phasen-, Schlupf- und Beschleunigungsdifferenzen zwischen Generator- und Sammelschienenleitungen zu messen und die Leistungsschalterverbindungen zu steuern.
• Selbstadaptive Leistungsschalterkompensation: Verfügt über konfigurierbare Verfolgungsparameter, die Befehle zum Schließen des Leistungsschalters automatisch auf Grundlage mechanischer Zeitverzögerungen anpassen.
• Kapazität zur Zeitsteuerung mehrerer Leistungsschalter: Kann Synchronisierungsabläufe für zwei unterschiedliche und voneinander getrennte Leistungsschaltereinheiten aus einer einzigen Kartenbaugruppe berechnen und verwalten.

Anwendungen

• Mark-VI-Speedtronic-Überwachung und -Schutz von Gas- und Dampfturbinen gegen Überdrehzahl
• Automatische elektrische Synchronisierungssteuerung zwischen Generator und Sammelschiene
• Schnittstellen für dreifach modulare redundante Notabschaltungen (ESD) und Turbinenauslösungen

Technische Daten

Installationsrichtlinien

• Parametrierung der Leistungsschalterlogik: Stellen Sie sicher, dass die Zeitverzögerungen zum Schließen des Leistungsschalters und die betrieblichen Spannungsgrenzen vollständig in der Softwaredatenbank konfiguriert sind, bevor die automatische K25-Synchronisierungsroutine aktiviert wird.
• Verdrahtung der Eingangsspannungswandler: Überprüfen Sie, dass die Leitungen der Spannungswandler von Generator und Sammelschiene vor dem Anschluss sicher isoliert sind und innerhalb der Gleichtaktspannungsgrenzen liegen.
• Erdung der Sensorschirmung: Verbinden Sie alle Schirmungselemente der eingehenden Schwingungs- und Drehzahlrückmeldungen mit der dafür vorgesehenen Rahmenerdungsschiene, um zu verhindern, dass Hochfrequenzrauschen die Berechnungen der Nulldurchgänge verfälscht.
