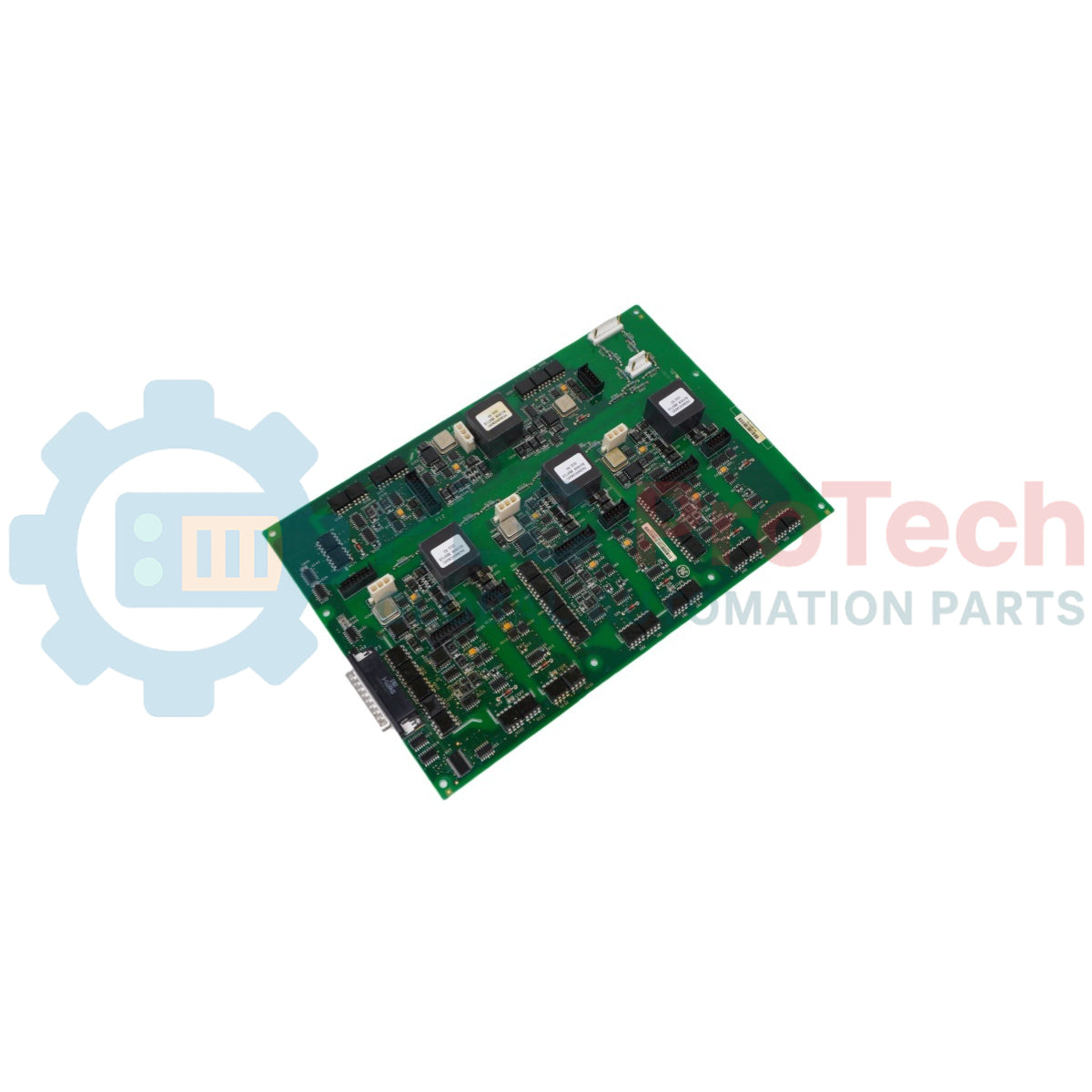

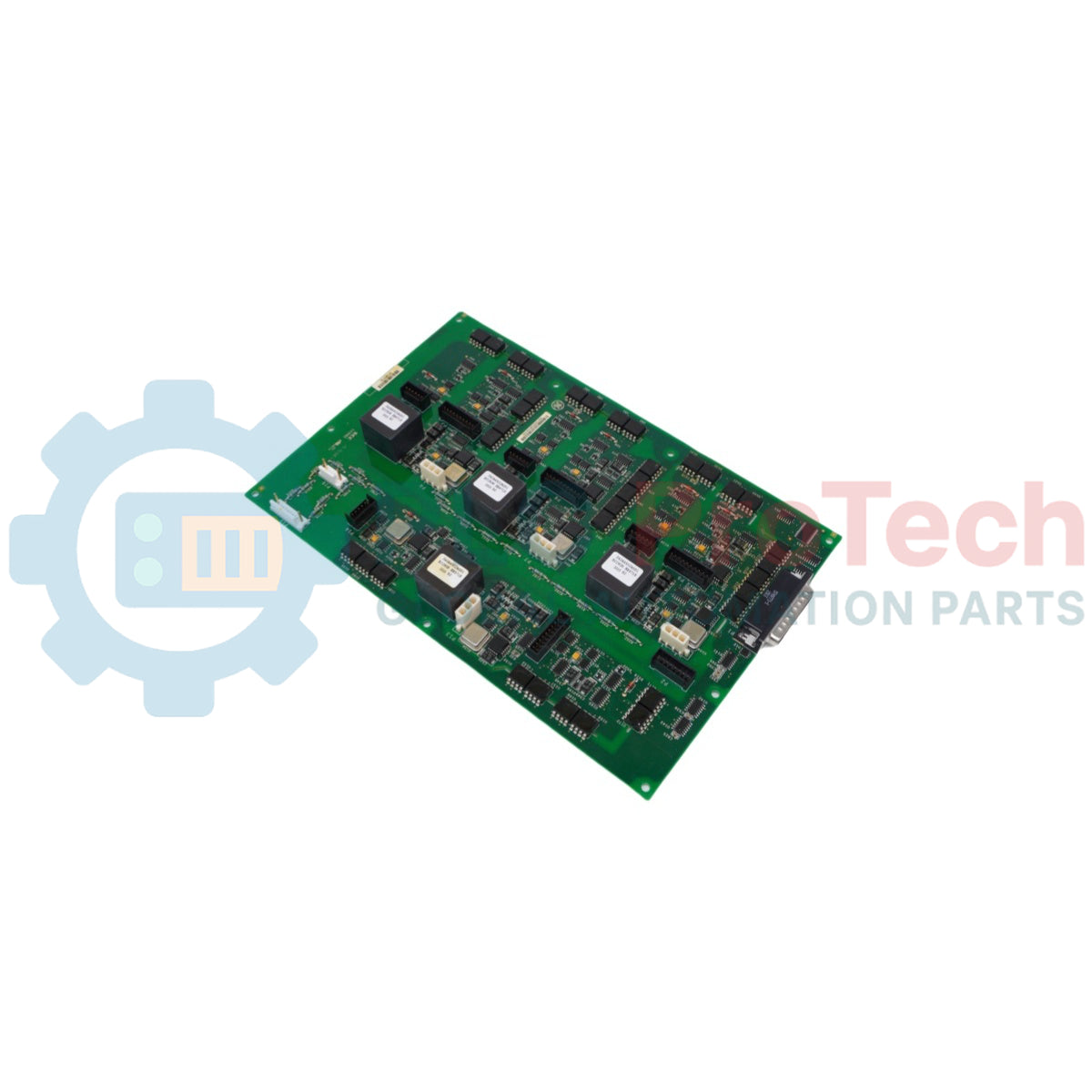

General Electric IS210AEDBH4A Mark-VIe-Bridge-Schnittstellenkarte

SKU IS210AEDBH4A

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: General Electric
Produkt-Nr.: IS210AEDBH4A
Herkunft Vereinigte Staaten
Produkttyp: Brückenschnittstellenplatine
Strichcode: 8537101190
Zahlung: T/T, Western Union
Gewicht: 1.85 kg
Abmessungen: 130 mm x 130 mm x 85 mm (H x W x T)
Versandhafen: Xiamen
Garantie: 12 Monate

Produktbeschreibung

Beschreibung

Die IS210AEDBH4A ist eine spezielle Brückenschnittstellenkarte, die von GE für die Steuerungssystemfamilie Mark VIe entwickelt wurde. Diese Platine fungiert als äußerst zuverlässige Brückenschnittstelleneinheit und sorgt für die Aufbereitung von Hardwareverbindungen innerhalb des Managementsystems von Gas- und Dampfturbinenanlagen. Die IS210AEDBH4A verfügt auf ihrer Vorder- und Rückseite über bestückte Komponenten, darunter mehr als 175 integrierte Schaltkreise wie Nur-Lese-Chips und Oszillatorchips. Für maximale galvanische Trennung und Signalzuverlässigkeit enthält die Platine vier spezielle Bicron-Impulstransformatoren, die für die Einhaltung strenger Basic-Insulation-Level-(BIL-)Parameter ausgelegt sind. Die Baugruppe nutzt eine spezielle modulare Konstruktion mit vorgebohrten Befestigungspunkten und dedizierten Isolationsschlitzen, die über ihre gesamte Länge mit integrierten Modulen bestückt sind.

Merkmale

Fungiert als spezielle Brückenschnittstellenplatine innerhalb von Turbinensteuerungsarchitekturen
Verwendet eine einzigartige modulare Hardware-Bauweise gemäß dem Rahmen der IS210-Serie
Verfügt über eine beidseitige Komponentenbestückung mit mehr als 175 integrierten Schaltkreisen
Integriert vier gekapselte Bicron-Schaltmodus-Impulstransformatoren mit der Kennzeichnung B9178
Unterstützt eine äußerst belastbare Hochspannungsisolierung bis zu einem 5-KVAC-Hipot-Prüfpegel
Übernimmt die Aufbereitung hochfrequenter Signale über einen Schaltfrequenzbereich von 10KHz bis 500 KHz
Ist auf der Vorderseite mit zwanzig Metallschichtwiderständen zur präzisen Regelung der Schaltungspfade ausgestattet
Enthält einen speziellen rechtwinkligen Feldkabelsteckverbinder sowie mehrere vertikale Stiftleisten

Anwendungen

Schnittstellenanbindung von Brückensystemen für Gas- und Dampfturbinen
Hochzuverlässige Isolationsschleifen mit Impulstransformatoren
Strom- und Signalführung in Mark-VIe-Steuerungspanels
Automatisierung der Turbinen-Telemetrie in Kraftwerken im Versorgungsmaßstab

Technische Spezifikationen

Parameter	Spezifikation
Originalhersteller	GE (General Electric)
Modellnummer	IS210AEDBH4A (alternative Referenz: IS210AEDBH4AGD)
Serie	Mark-VI-/Mark-VIe-System
Produkttyp	Brückenschnittstellenkarte
Transformatorhersteller	Bicron
Kennzeichnung des Transformatormodells	B9178
Transformatortyp	Gekapselte Schaltmodus-/Impulstransformatoren
Hipot-Prüfpegel	5 KVAC
Schaltfrequenzbereich	10KHz bis 500 KHz
Gesamtzahl der integrierten Schaltkreise	Mehr als 175 (einschließlich Nur-Lese- und Oszillatorchips)
Metallschichtwiderstände	20 (auf der Vorderseite)
Gebohrte Positionen der Platine	9 Positionen
Stecker	4 Stecker (mit jeweils 3 Positionen)

Anschlüsse/Schnittstellen

Steckverbinder-/Schnittstellenkomponente	Funktion/technische Beschreibung
Rechtwinkliger Kabelsteckverbinder	Robuste Signalschnittstelle mit der Kennzeichnung 574 9771-1 1301
Stiftleisten-Steckverbinder	Zwei Stiftleisten mit 4 oder 6 Positionen, jeweils kombiniert mit 2 vertikalen Pins
Vertikale Stiftsteckverbinder mit Steckerpins	Neun vertikale Schnittstellen mit Steckerpins und 6 bis 10 Pins
Stecker mit drei Positionen	Vier separate Stecker mit jeweils drei aktiven Ausrichtungspositionen

Installationsrichtlinien

Mechanische Ausrichtung: Befestigen Sie die Brückenschnittstellenplatine sicher an den 9 werkseitig gebohrten Befestigungspositionen und stellen Sie sicher, dass alle Platinensteckplätze und bestückten Komponenten ausreichend Abstand zu benachbarten Schaltschrankführungen haben.
Kabelanschluss: Verbinden Sie die primären Datenleitungen mit dem rechtwinkligen Kabelsteckverbinder (Kennzeichnung 574 9771-1 1301) auf der Vorderseite der Karte.
Pin-Konfiguration: Schließen Sie die peripheren Telemetriekabel gemäß dem Verdrahtungsplan Ihres Systems an die neun vertikalen Stiftleisten mit Steckerpins an und beachten Sie dabei die entsprechenden 6- bis 10-poligen Konfigurationen.
Prüfung der elektrischen Isolierung: Stellen Sie sicher, dass die umgebende Hardware ausreichend Abstand zu den Hochspannungs-Impulstransformatorbereichen hält, damit die 5-KVAC-Hipot- und BIL-Isolationsfähigkeiten sicher erhalten bleiben.

Versand & Rückgabe

Globaler Expressversand

Standardlieferung: 4–6 Werktage per DHL, FedEx und UPS.
Expressversand: Same-Day-Versand für Lagerbestellungen vor 14:00 (GMT+8).
Weltweite Abdeckung: Über 150 Länder.

Rückgabe & Garantie

30-Tage-Garantie: Rückgabe für Lagerware in originaler, werkseitig versiegelter Verpackung.
12-Monats-Garantie: Jede Industriekomponente mit technischer Garantie.

FAQ

Welche Art von Montageweise wird bei dieser Schnittstellenkarte verwendet?

Das Gerät verfügt über eine spezielle modulare Montageweise anstelle eines standardmäßigen Serienlayouts, erkennbar am charakteristischen IS210-Teilenummernpräfix.

Wie lauten die spezifischen Werte der eingebauten Bicron-Transformatoren?

Die vier gekapselten Schalt-/Impulstransformatoren (markiert mit B9178) sind für hochzuverlässige BIL-Werte ausgelegt, mit einem Hipot-Niveau von 5 KVAC und einer Betriebs-Schaltfrequenz zwischen 10 kHz und 500 kHz.

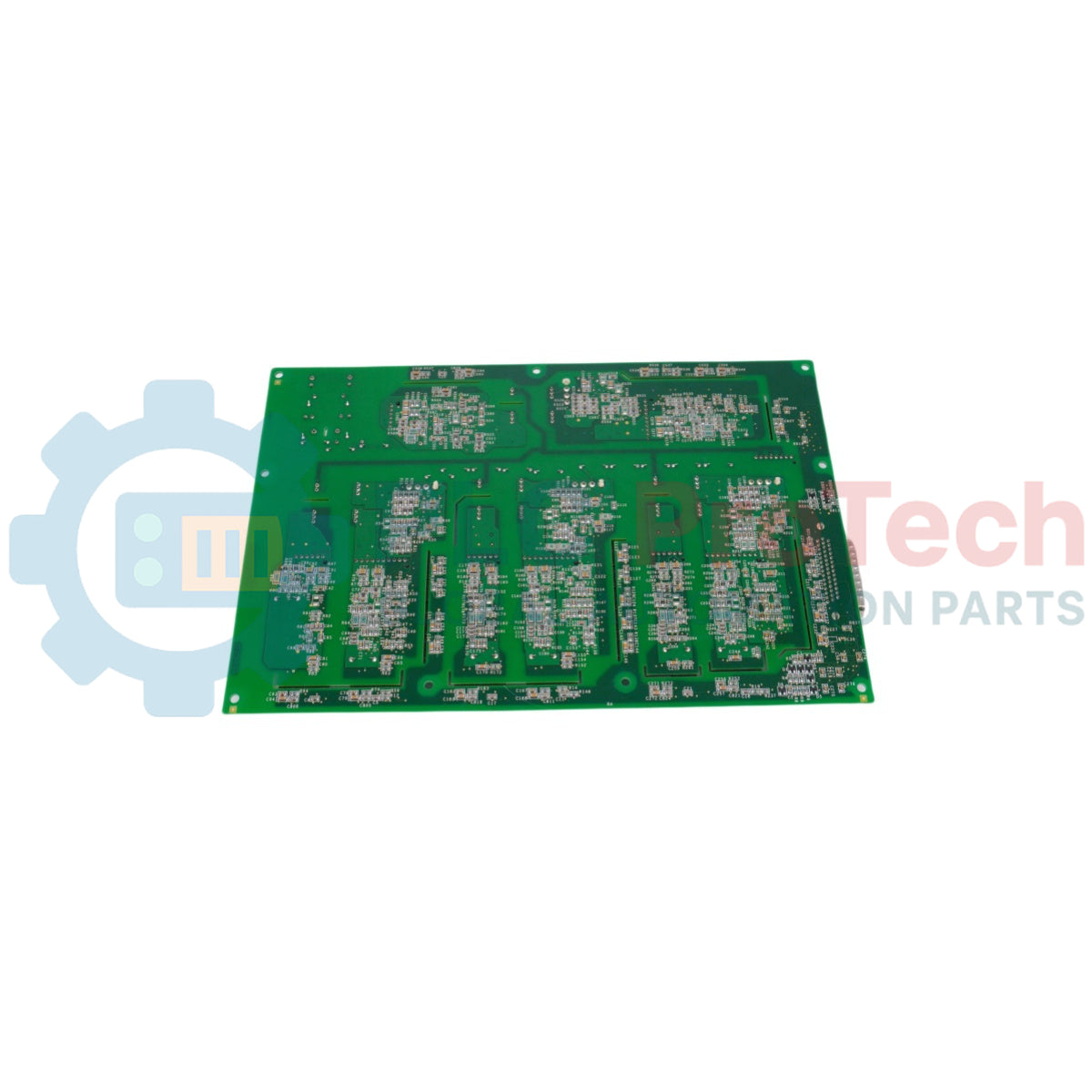

Wie sind die Bauteile auf der Vorder- und Rückseite der Platine verteilt?

Die Vorderseite enthält Widerstände, Kondensatoren, Dioden, Transistoren und über 175 integrierte Schaltkreise. Die Rückseite ist hauptsächlich mit Kondensatoren und Widerständen bestückt, enthält aber auch sekundäre Dioden und Transistoren.

Wie viele Steckverbinder und Positionen sind auf dem Modul vorhanden?

Das Modul ist mit vier Steckverbinder-Baugruppen ausgestattet, von denen jede drei verschiedene Hardware-Positionen aufweist.
