General Electric IS220PSVOH1A Mark VIe Servo-Steuerungs-E/A-Pack

Beschreibung

Das Gerät General Electric IS220PSVOH1A ist ein spezialisiertes Servo-Steuerungs-I/O-Pack, das für die Steuerungsplattformen Mark VIe und Mark VIeS entwickelt wurde. Dieses Gerät stellt die primäre elektrische Schnittstelle zwischen einem oder zwei I/O-Ethernet-Netzwerken und einer TSVO-Servo-Klemmenplatine her. Durch die direkte Verbindung mit dem WSVO-Servotreibermodul verwaltet es zwei separate Positionsregelkreise für Servoventile und ermöglicht so eine wichtige Regelung für Gas- und Dampfturbinen in industriellen Schwerlastanlagen.

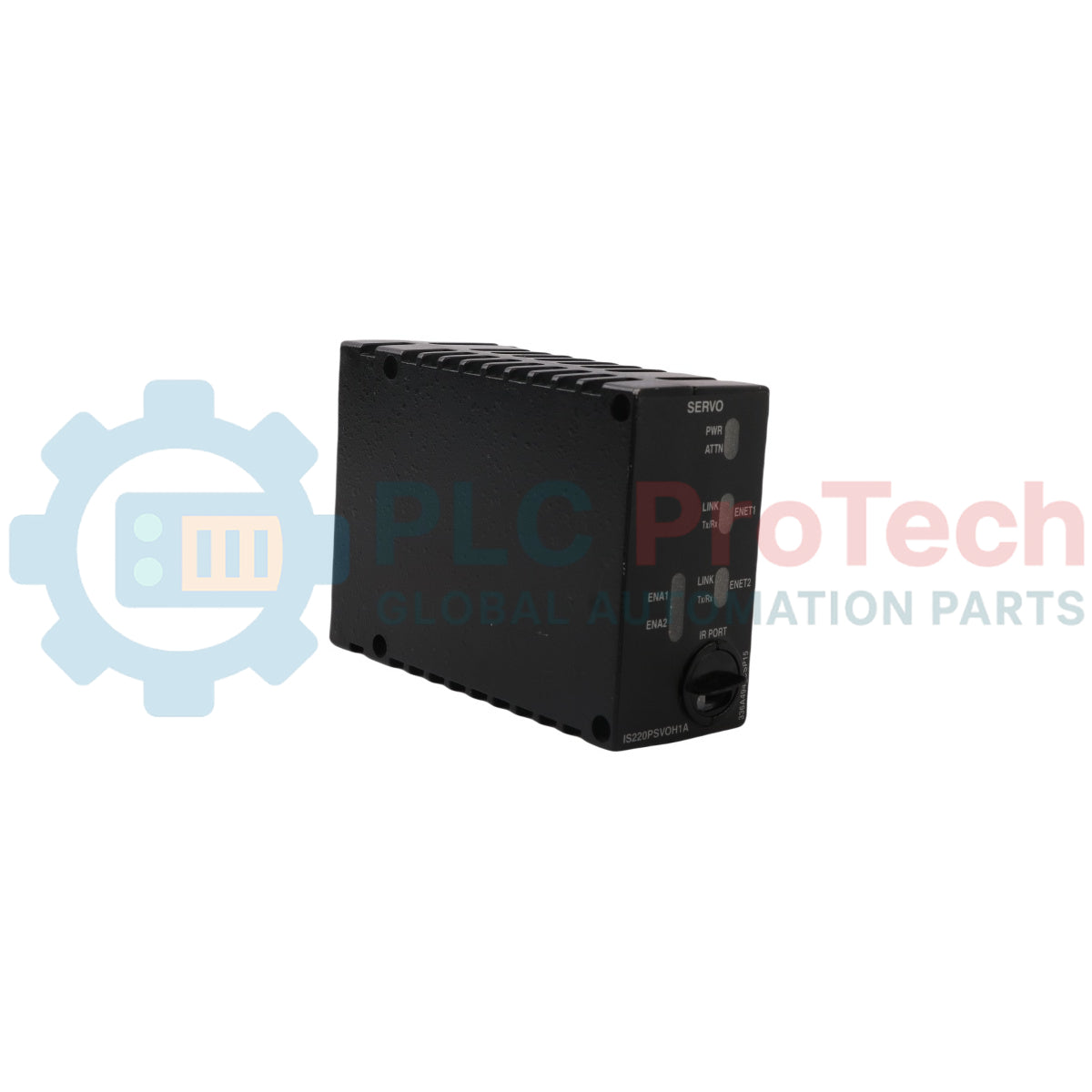

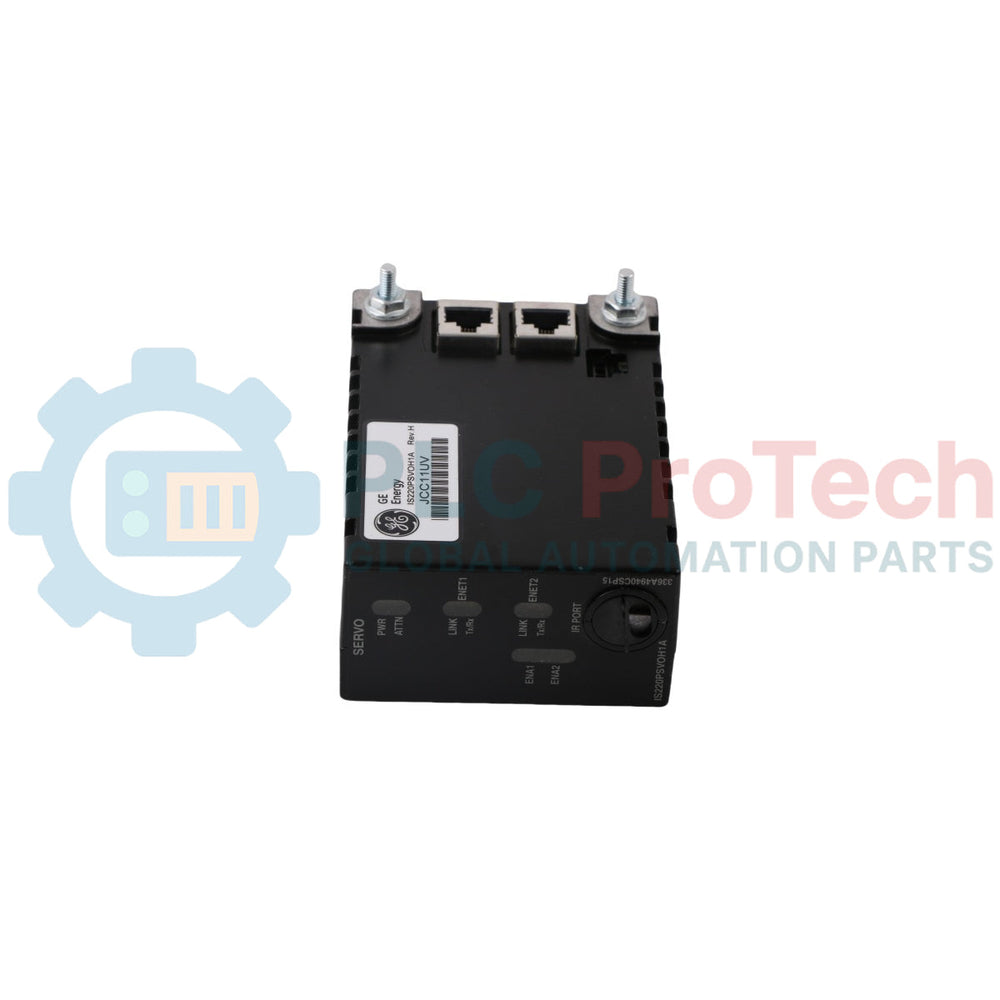

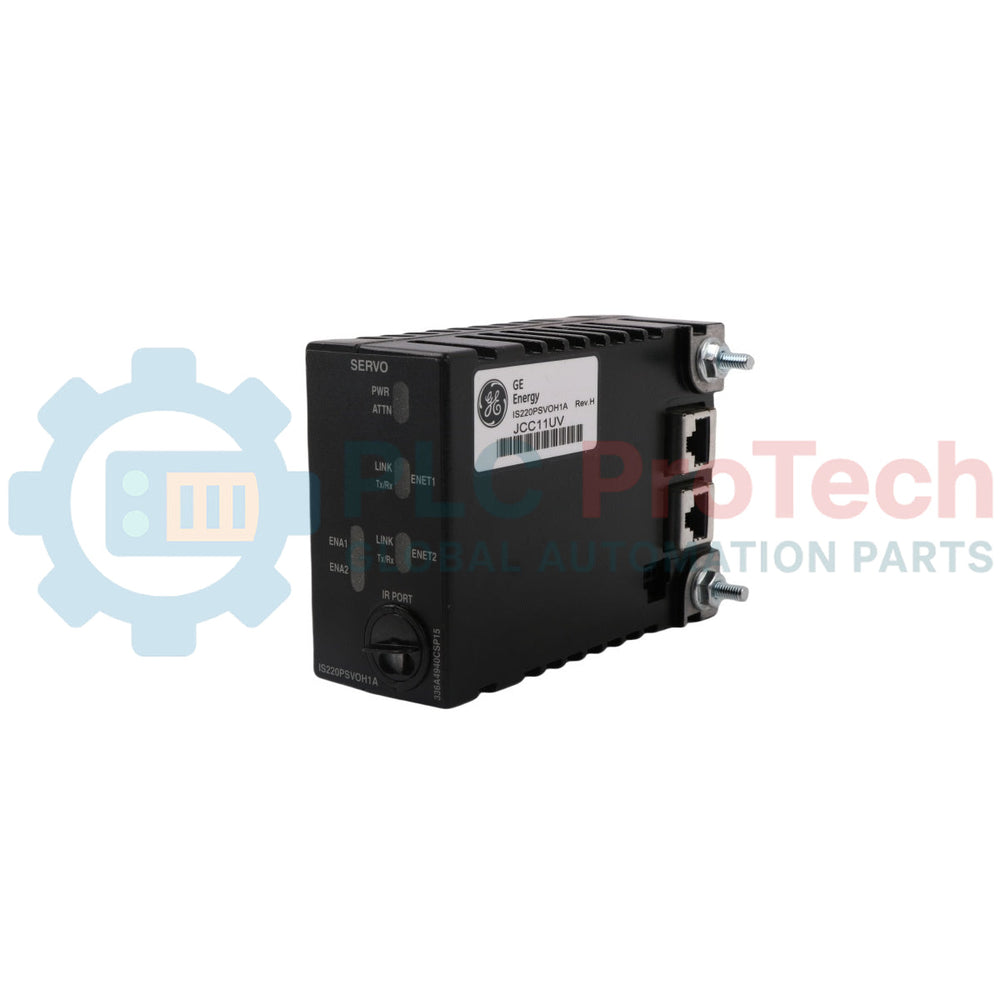

Als spezielle IS220-Baugruppe verfügt das Pack über ein charakteristisches schwarzes Außengehäuse und einen Aufbau ohne Leiterplatte, der die Widerstandsfähigkeit gegenüber Umwelteinflüssen verbessern soll. Die interne Hardwarearchitektur umfasst eine Prozessorplatine mit Eingangsstromanschlüssen, lokalen Stromversorgungen, Flash-Speicher und RAM. Ein interner Sensor ist in die Hardware integriert und überwacht kontinuierlich die Temperatur. Die Frontplatte bietet Diagnosefunktionen über mehrere Status-LEDs, darunter vier Anzeigen für die beiden Ethernet-Netzwerke (ENet1/ENet2), eine Power- und eine Attn-LED sowie zwei zusätzliche Anzeigen mit der Bezeichnung ENA1/2. Das IS220PSVOH1A unterstützt die automatische Neukonfiguration beim Austausch des Moduls. Diese kann automatisch erfolgen oder von einem Bediener manuell über den Component Editor in der ToolboxST-Softwareanwendung verwaltet werden.

Funktionen

• Stellt eine zweikanalige Ethernet-Schnittstelle bereit, die Steuerungsnetzwerke mit einer TSVO-Servo-Klemmenplatine verbindet
• Arbeitet als zentrales I/O-Pack mit dem WSVO-Servotreibermodul zusammen, um zwei unabhängige Positionsregelkreise für Servoventile zu steuern
• Verfügt über eine Frontplatte mit dedizierten Diagnose-LEDs für den Status von ENet1, ENet2, Power, Attn und ENA1/2
• Ist mit einem speziellen schwarzen Außengehäuse und einer Aufbaukonfiguration ohne Leiterplatte ausgeführt
• Enthält eine integrierte Prozessorplatine mit lokalen Stromversorgungen, Flash-Speicher und RAM
• Verfügt über einen integrierten internen Sensor zur Echtzeitüberwachung der Hardwaretemperatur
• Ermöglicht eine softwaregesteuerte automatische Neukonfiguration über die Component-Editor-Schnittstelle von ToolboxST

Anwendungen

• Automatisierungs- und Drehzahlregelungssysteme für Dampfturbinen
• Positionsregelkreise für Brennstoffventile und Düsen von Gasturbinen
• Verteilung von Turbinensteuerungsnetzwerken in Stromerzeugungsanlagen
• Positionsverwaltung industrieller servobetätigter Ventile

Technische Daten

Installationsrichtlinien

• Halten Sie die Betriebsumgebung innerhalb des zulässigen Umgebungstemperaturbereichs von -30 bis +65 °C, um die Systemzuverlässigkeit sicherzustellen und eine Verschlechterung der Komponenten zu verhindern.
• Verbinden Sie das I/O-Pack ausschließlich mit geprüften kompatiblen Geräten, insbesondere mit der Klemmenplatine IS200TSVCH2A und dem Treibermodul IS210WSVOH1A.
• Rasten Sie die Eingangsstromanschlüsse sicher auf der Prozessorplatine ein, bevor Sie die lokalen Stromversorgungen initialisieren.
• Führen Sie jedes Mal eine manuelle Neukonfiguration des I/O-Packs durch, wenn die zugehörige Klemmenplatine ausgetauscht wird.
• Passen Sie die Einstellungen für die automatische Neukonfiguration über den Component Editor in der ToolboxST-Software an oder überprüfen Sie sie, wenn das Pack ausgetauscht wird.

Konformität und Zertifizierungen

• UL E207685
• UL DEMKO 12 ATEX 1114875X
• UL 508 Ed. 17
• CSA-C22.2 Nr. 142-M1987
• ANSI/ISA-12.12.01-2015
• CAN/CSA-C22.2 Nr. 213-15
• UL 60079-0 Ed. 5
• UL 60079-15 Ed. 3
• CAN/CSA-C22.2 Nr. 60079-0:11
• CAN/CSA-C22.2 Nr. 60079-15:12
• EN 60079-0:2012
• EN 60079-11:2012
• EN 60079-15:2010
• Klasse I, Div. 2, Gruppen A, B, C, D, T4
• Klasse I, Zone 2, AEx nA nC IIC T4
• Ex nA nL IIC T4 Gc X
• Ex ic nA IIC T4 Gc
