Beschreibung

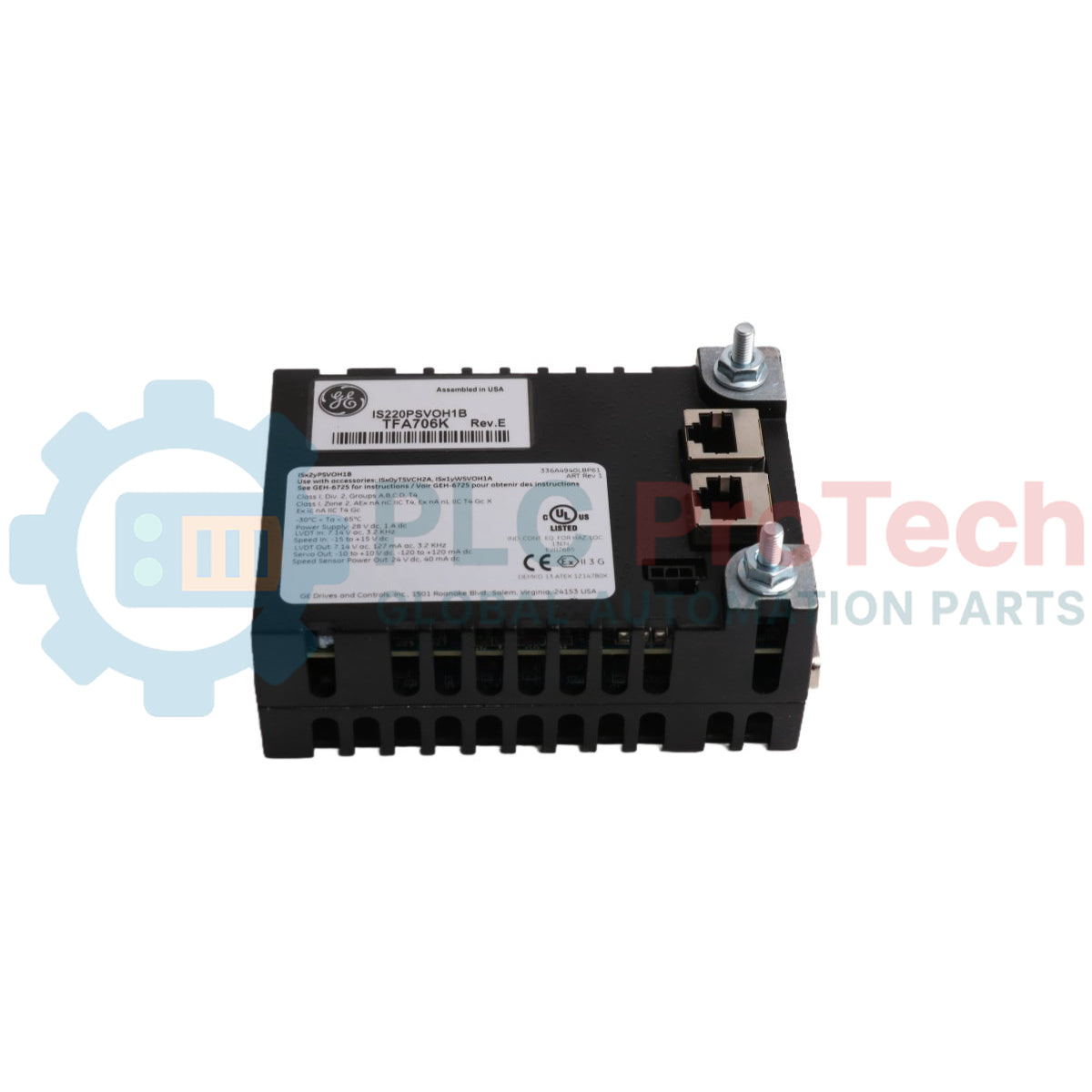

Das IS220PSVOH1B ist ein von General Electric hergestelltes Servosteuerungsmodul der Mark-VIe-Serie für industrielle Turbinen- und Automatisierungssysteme. Dieses spezielle I/O-Pack stellt eine elektrische Schnittstelle zwischen einem oder zwei verteilten I/O-Ethernet-Netzwerken und einer kompatiblen Servoklemmenplatine her. Das für die Steuerung präziser Positionsregelkreise ausgelegte Modul verarbeitet mehrere Rückmeldesignale, darunter acht Eingänge für Linear Variable Differential Transformer (LVDT) und zwei Impulsrateneingänge, und steuert gleichzeitig zwei Servoventilstromausgänge. In Kombination mit einem angrenzenden WSVO-Servotreiber moduliert es zwei Servoventil-Positionsregelkreise und unterstützt bis zu fünf Servoventilausgangsströme im Bereich von 10 bis 120 mA Gleichstrom sowie die Erregungsversorgung der LVDTs. Für die lokale Wartung und Statusüberwachung verfügt die Hardware über Diagnose-LEDs direkt an der Vorderseite sowie einen für die lokale serielle Kommunikation konfigurierten Infrarotanschluss.

Merkmale

• Verbindet ein oder zwei I/O-Ethernet-Netzwerke direkt mit einer Servoklemmenplatine
• Verarbeitet zwei Servoventilstromausgänge für eine präzise Positionierung der Stellglieder
• Verarbeitet bis zu acht dedizierte Eingänge für Linear Variable Differential Transformer
• Unterstützt zwei Impulsrateneingänge zur Überwachung von Drehzahl oder Frequenz
• Arbeitet mit einem angrenzenden WSVO-Servotreiber für erweiterte Konfigurationen von Positionsregelkreisen zusammen
• Liefert eine standardmäßige interne Erregungsspannung zur Versorgung externer LVDT-Sensoren
• Verfügt über eine vollständige Schutzbeschichtung der Basis, die die interne Schaltung vor Umweltschadstoffen schützt
• Enthält frontseitige Status-LEDs zur Anzeige aktiver Netzwerkverbindungen und von Hardwarefehlern
• Integriert einen Infrarotanschluss für die kontaktlose lokale serielle Diagnosekommunikation

Anwendungen

• Positionierung von Servoventilen in Gas- und Dampfturbinen
• Regelung elektrohydraulischer Stellgliedregelkreise
• Schwere industrielle Stromerzeugungssysteme
• Verteilte Steuerungssysteme (DCS), die eine Überwachung von Drehzahl und Position im geschlossenen Regelkreis erfordern

Technische Daten

Anschlüsse/Schnittstellen

Installationsrichtlinien

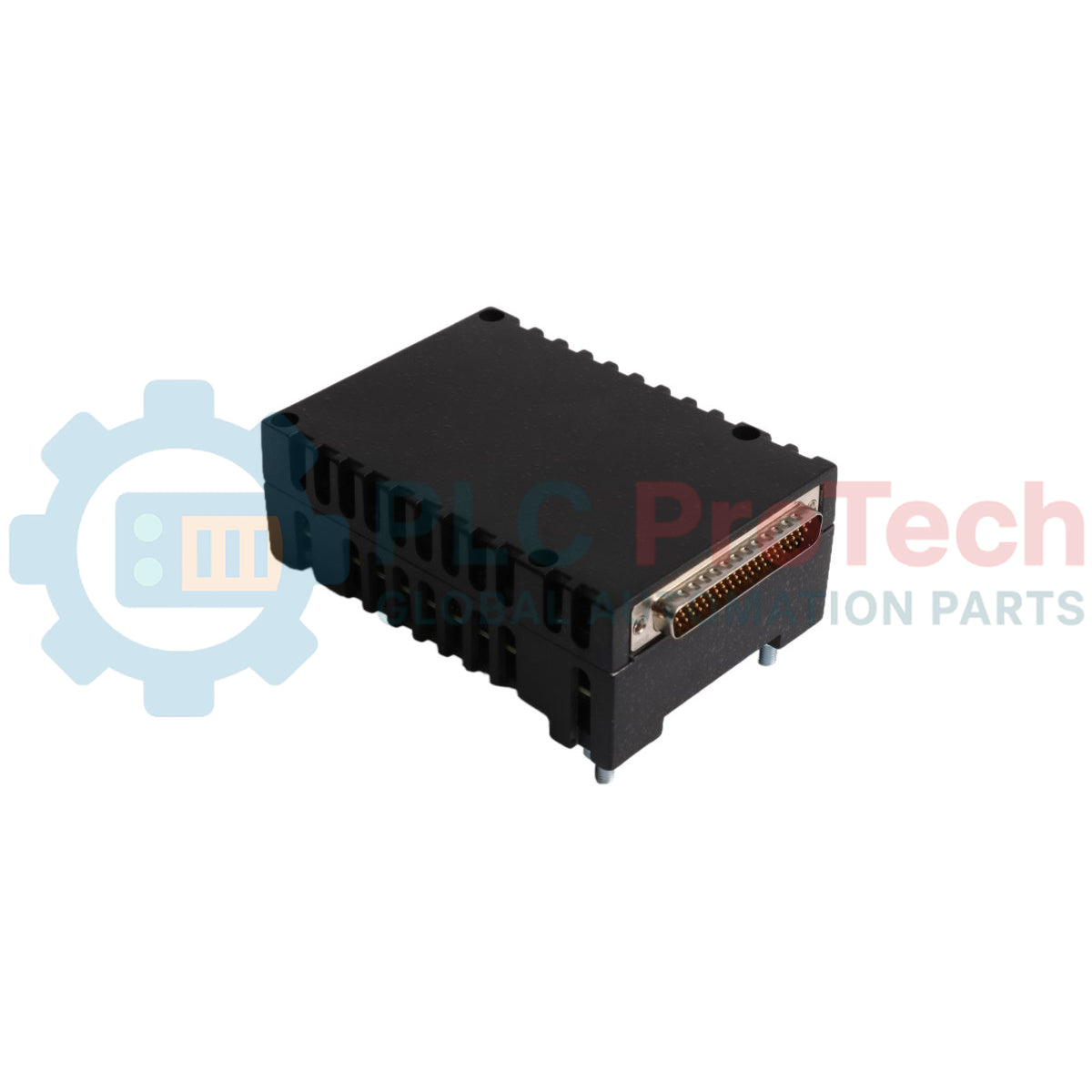

• Anbindung an die Klemmenplatine: Das Modul muss direkt mit einer kompatiblen TSVO-Servoklemmenplatine verbunden werden, insbesondere mit dem Steckverbinder der TSVOH1B-Klemmenplatine über den integrierten DC-62-Stiftstecker.

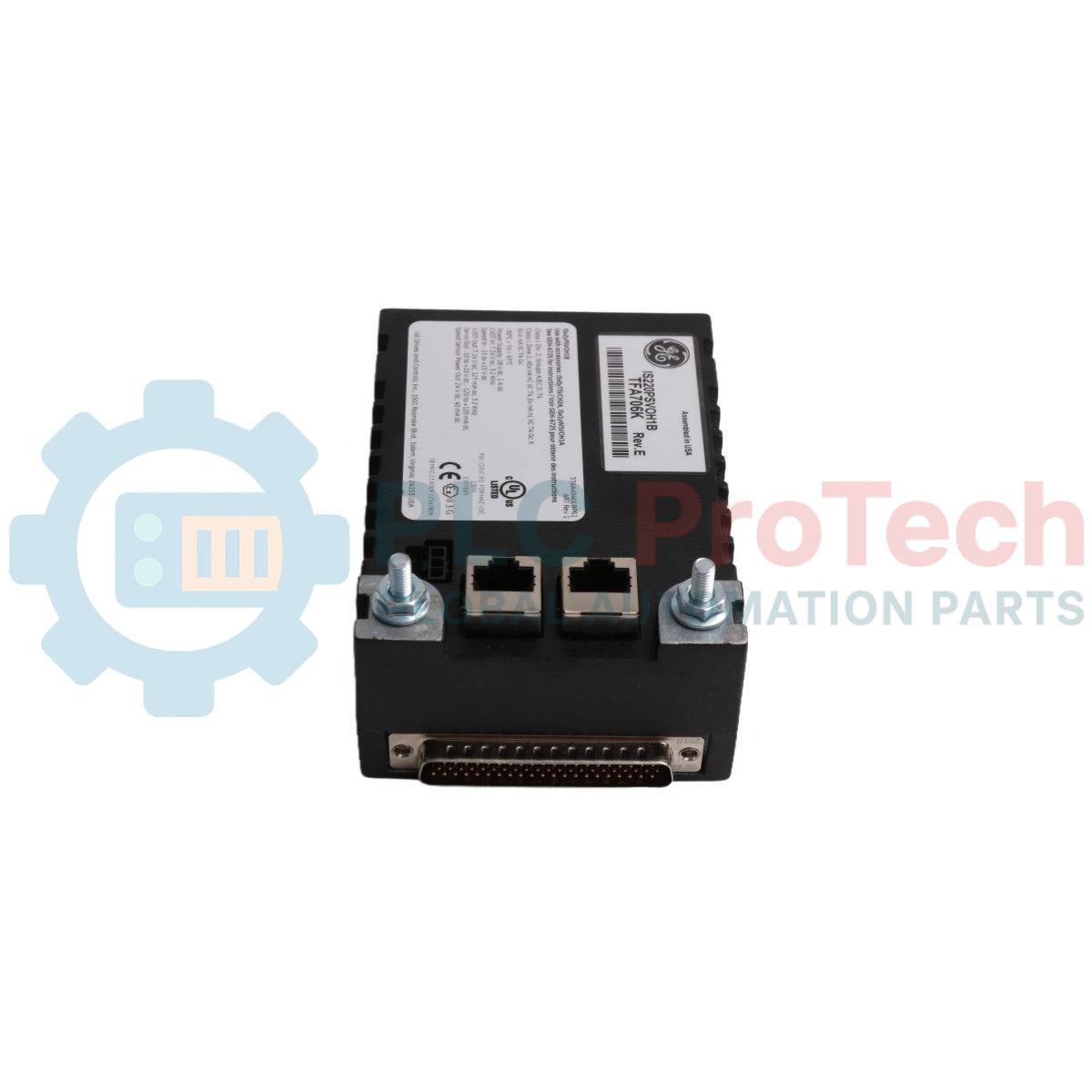

• Netzwerkprüfung: Schließen Sie die Netzwerkleitungen über die beiden RJ45-Ethernet-Anschlüsse an. Eine grüne LED an der Vorderseite des Geräts leuchtet auf und signalisiert eine gültige, bestätigte Ethernet-Verbindung.
• Stromversorgung: Stellen Sie sicher, dass die externe Stromversorgung mit 28 V Gleichstrom ordnungsgemäß über die Host-Klemmenplatine geführt und bereitgestellt wird, da das Modul seine Betriebsspannung über den primären Steckverbinder bezieht.
• Nähe zum Treibermodul: Bei Konfigurationen mit mehreren Regelkreisen, die bis zu 5 Servoventilausgangsströme (10–120 mA Gleichstrom) erfordern, muss das angrenzende WSVO-Servotreibermodul ordnungsgemäß neben dem I/O-Pack montiert werden.
