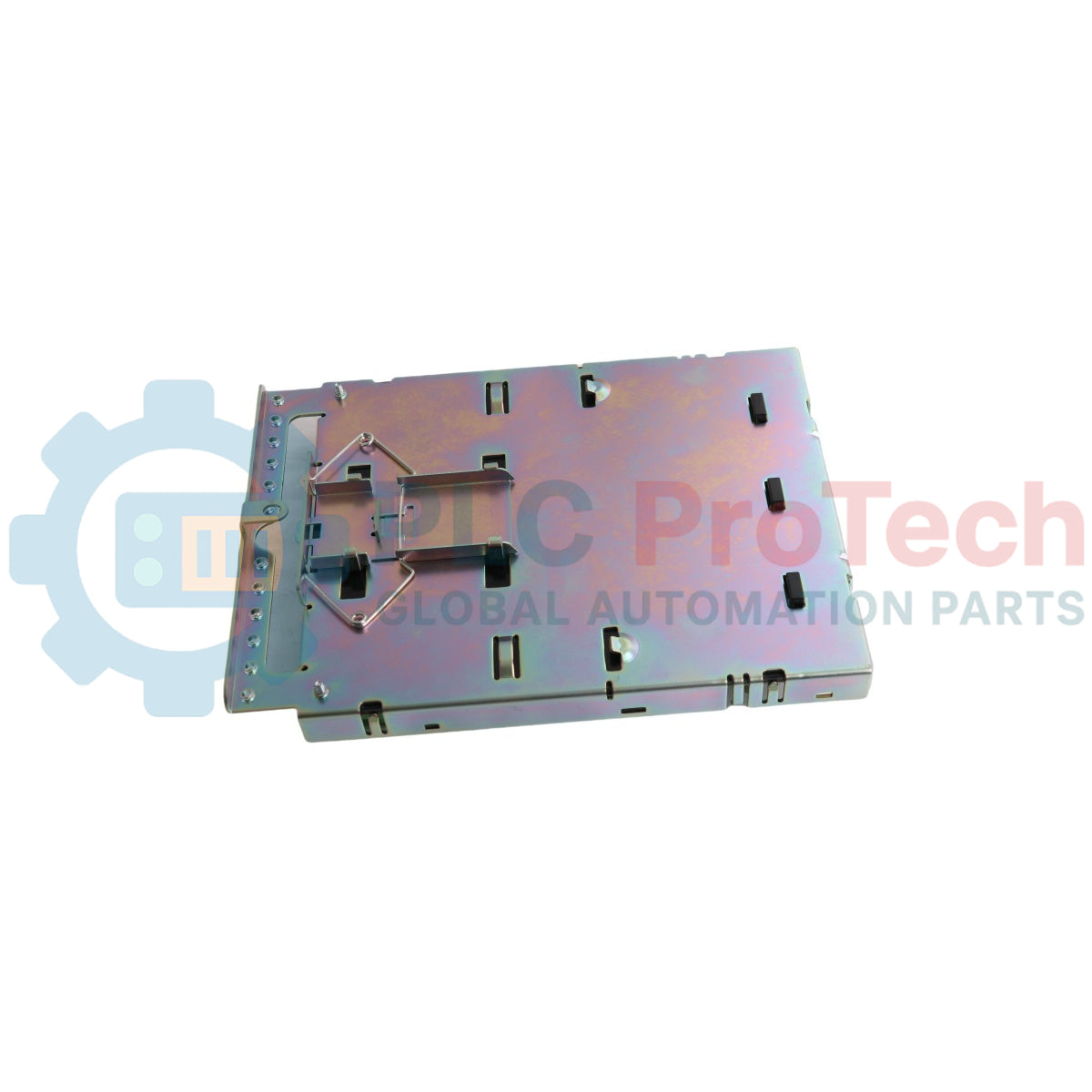

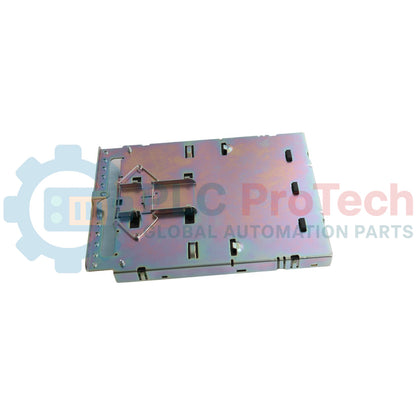

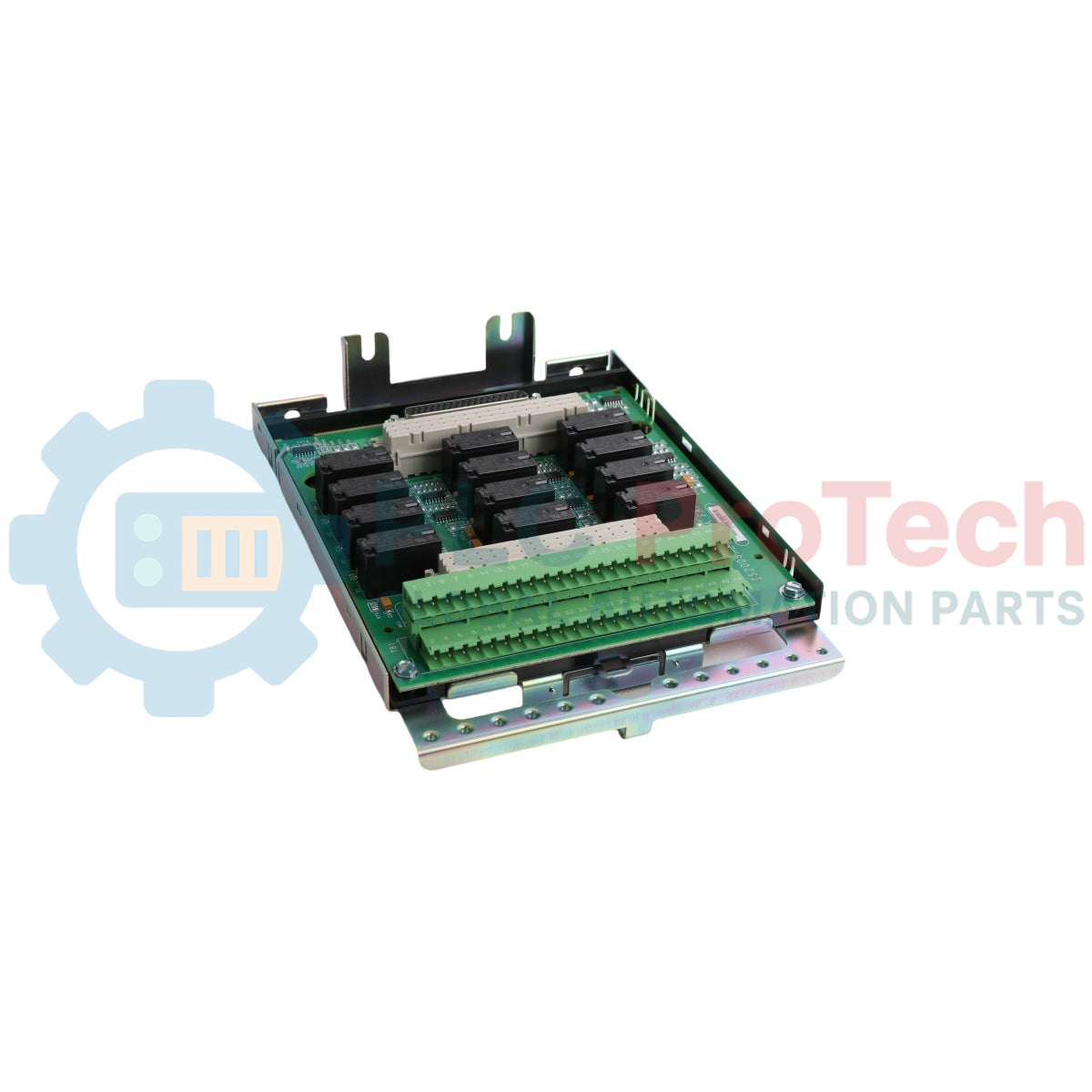

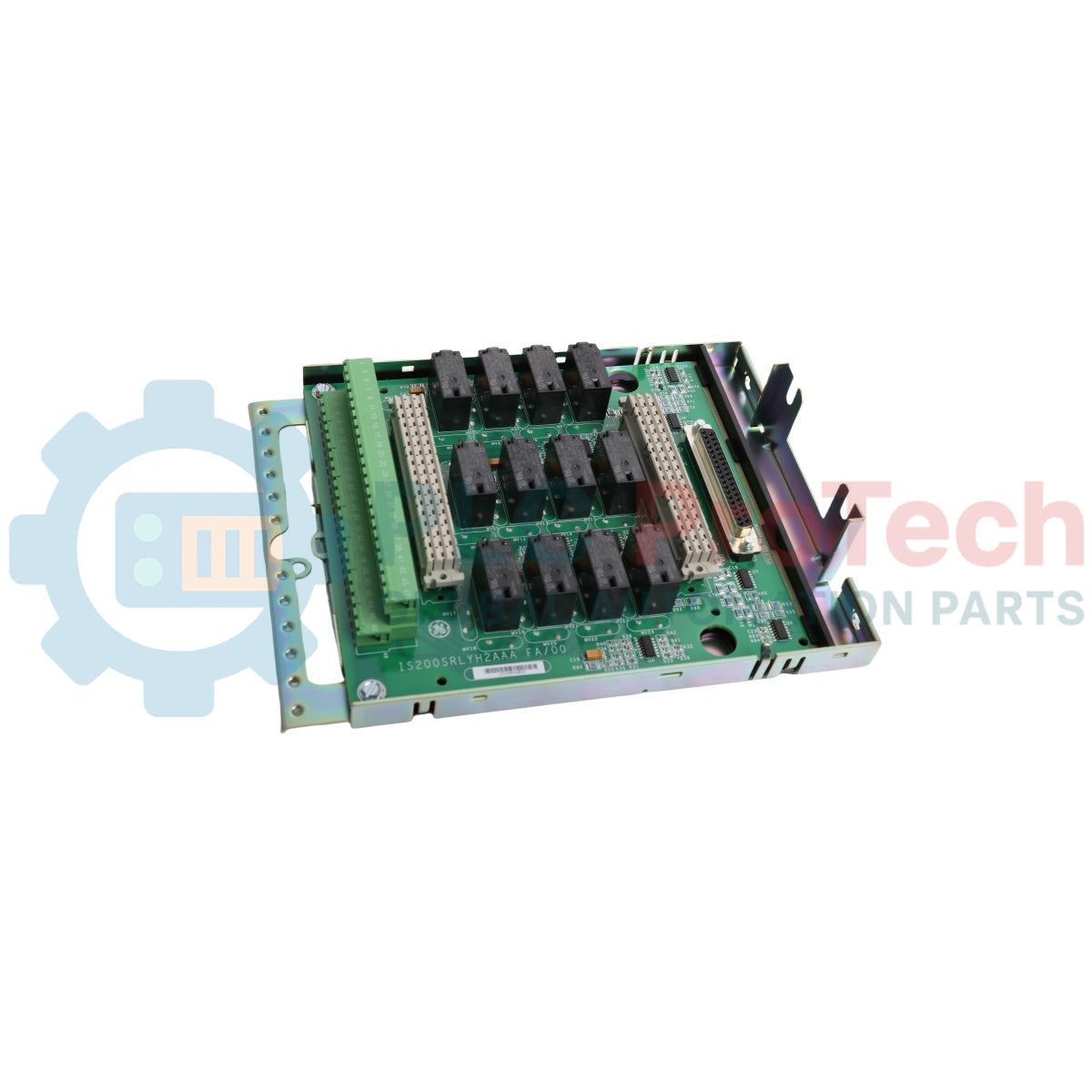

Das IS230SNRLH2A arbeitet als diskretes Ausgangsmodul innerhalb der Mark VIe-Steuerungsserie. Diese Baugruppe besteht aus einer IS200SRLY-Klemmenplatine, die mit einem PDOA-I/O-Pack gekoppelt ist, um dezentrale Schaltfunktionen bereitzustellen. Die Komponente bietet 12 Form-C-Relaisausgangsschaltungen, die auf 48 physischen Klemmen in steckbarer Ausführung verteilt sind. Zur Anpassung der Funktionsmöglichkeiten kann das Modul über integrierte Gegensteckverbinder mit zusätzlichen Optionsplatinen wie den Platinen IS200WROB, IS200WROF und IS200WROG verbunden werden. So führt beispielsweise die Integration der Option IS200WROF für jede einzelne Relaisgemeinsame Leitung eine individuelle serielle Sicherungsschutzverbindung sowie diskrete Sicherungsspannungsrückführungsschleifen ein und ermöglicht dadurch AC- oder DC-externe Speisespannungen in der Schaltbeschaltung.
| Parameter | Wert |
|---|---|
| Hersteller | GE Energy |
| Teilenummer | IS230SNRLH2A |
| Produkttyp | Diskretes Ausgangsmodul |
| Serie | Mark VIe |
| Redundanz des I/O-Packs | Simplex-redundant |
| Betroffene I/O-Packs | PDOA-Pack |
| Komponente der Klemmenplatine | IS200SRLY |
| Revision mit A-Nennwert | Funktionsrevision |
| Eingangssignalart | Diskret |
| Konfiguration des Relaiskreises | 12 Form-C-Relais |
| Gesamtzahl der Klemmen | 48 Klemmen |
| Ausführung des Klemmentyps | Steckbar |
| Montage des Basisprodukts | DIN-Schiene |
| Geschätztes Gewicht | 1,20 KG |
| Geschätzte Abmessungen (W x H x T) | 160 mm x 180 mm x 110 mm |
| Steckverbindertyp | Funktion |
|---|---|
| 48 steckbare Klemmen | Bietet direkte Verdrahtungsanschlusspunkte für die 12 Form-C-Relaisausgangskanäle |
| Steckverbinder der Optionsplatine | Strukturelle Schnittstellenverbindungen zum Anschließen von IS200WROB-, IS200WROF- oder IS200WROG-Platinen |
Globaler Expressversand
Rückgabe & Garantie
Hersteller: General Electric
Produkt-Nr.: IS230SNRLH2A
Herkunftsland:Vereinigte Staaten
Produkttyp: Digitalausgangsmodul
Strichcode: 8537101190
Zahlung: T/T, Western Union
Gewicht: 1200g
Abmessungen: 160 mm x 180 mm x 110 mm (B x H x T)
Versandhafen: Xiamen
Garantie: 12 Monate
