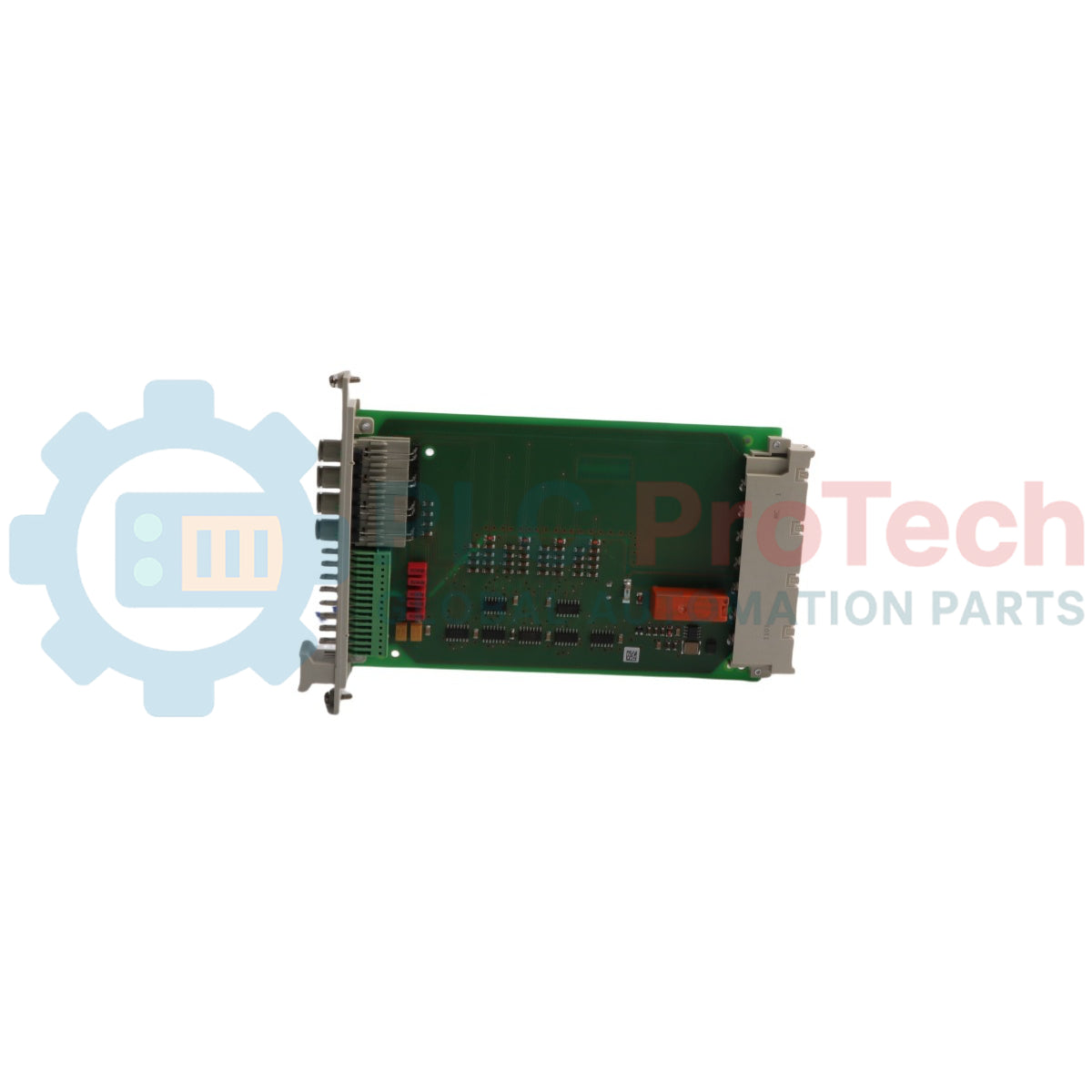

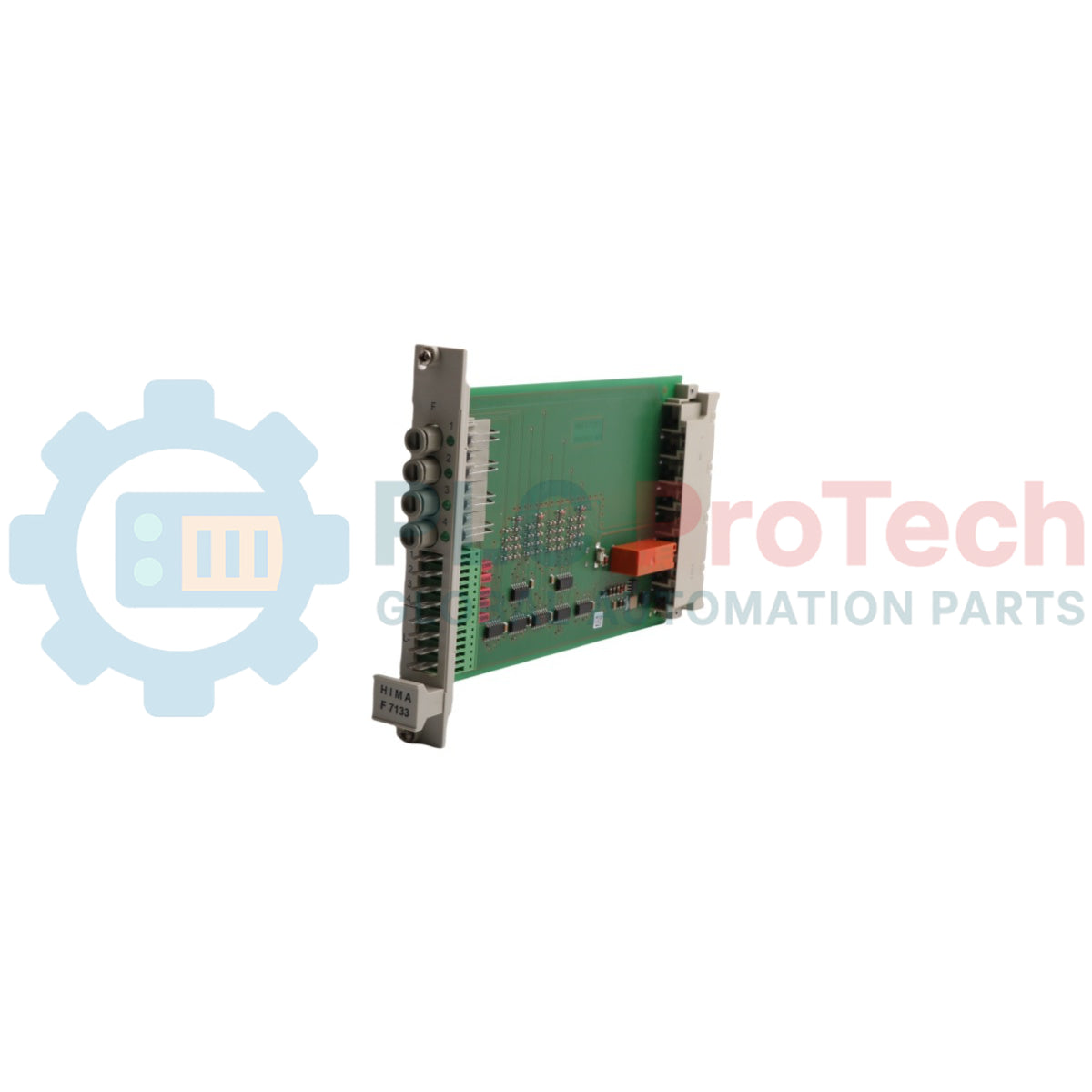

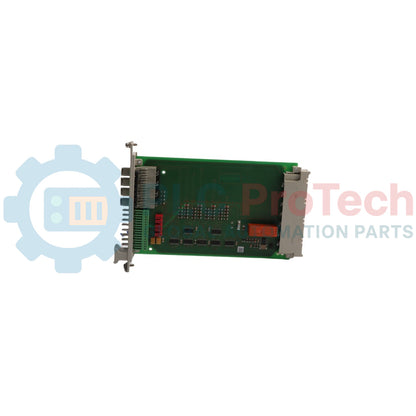

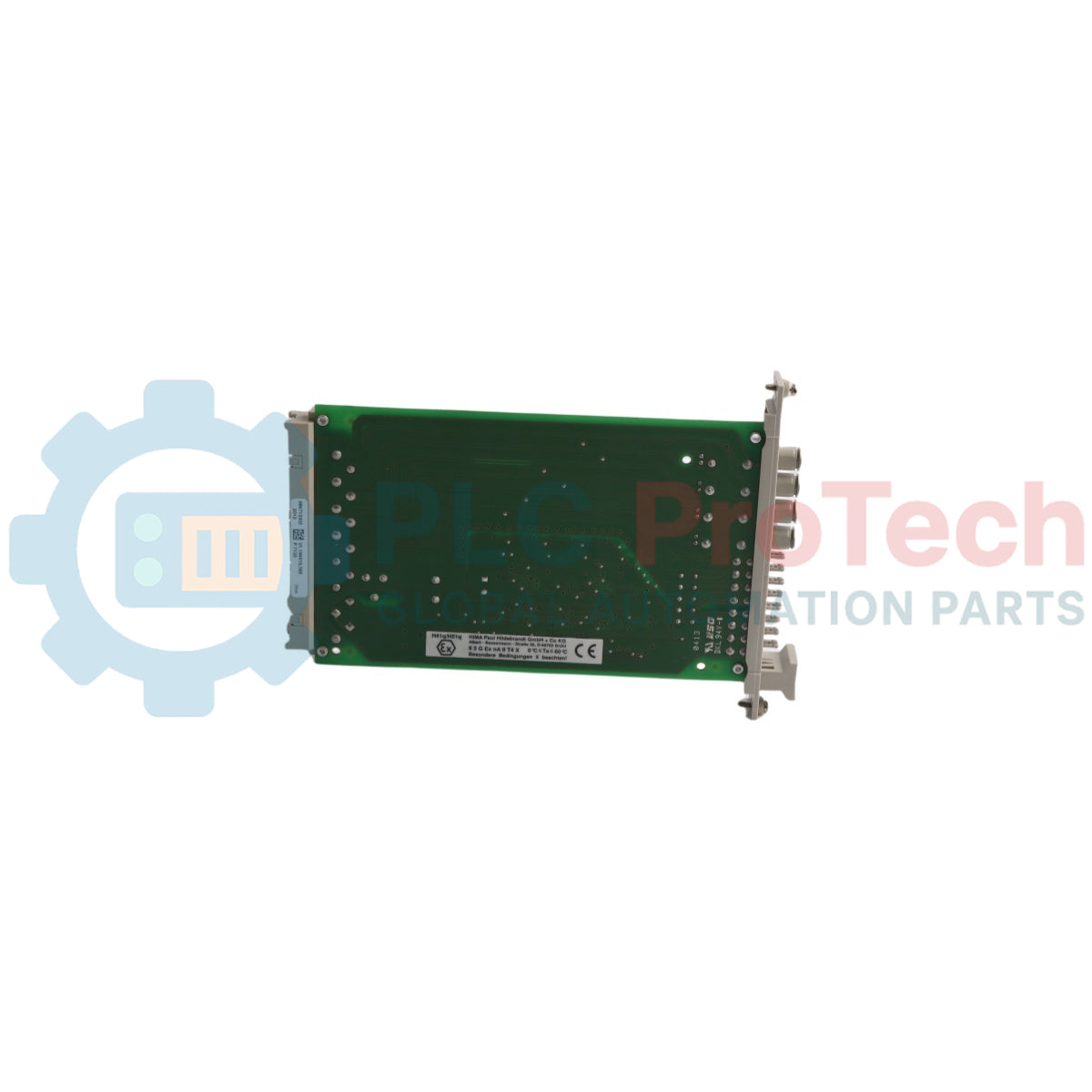

HIMA F 7133 H51q-Systemfamilie 4-faches Stromverteilungsmodul

Beschreibung

Das HIMA F 7133 ist ein nicht interaktives 4-faches Stromverteilungsmodul für die H51q-Systemfamilie zur Sicherungsüberwachung und L--Verteilung. Das Modul arbeitet im I/O-Subrack (belegt die Steckplätze 18 bis 21) und versorgt und schützt I/O-Module, Sensorkontakte und Aktuatorkreise. Es enthält vier Feinsicherungen zum Leitungsschutz, wobei jede Sicherung über einen internen Auswertelogikbaustein überwacht wird. Die Stromversorgung der I/O-Module wird über XG. 7/8/9/10 auf die Rückseite der Stromverteilungsmodule geführt, sodass bestimmten Steckplätzen Strom für festgelegte Gruppen von I/O-Steckplätzen zugewiesen werden kann. Eine integrierte Ausfallanzeige erfolgt über dedizierte LEDs an der Frontplatte sowie einen integrierten Relaiskontakt, der fehlende oder fehlerhafte Sicherungen sicher meldet.

Merkmale

• Bietet eine 4-kanalige Stromverteilung mit unabhängiger Sicherungsabsicherung für jeden Strompfad.
• Integriert eine Auswertelogik zur kontinuierlichen Überwachung des Betriebszustands jeder Feinsicherung.
• Verfügt über LED-Anzeigen an der Frontplatte, die bei funktionsfähigem Pfad dauerhaft leuchten, bei fehlerhafter oder fehlender Sicherung blinken und bei Ausfall der Versorgungsspannung erlöschen.
• Ausgestattet mit einem sicherheitsbezogenen Relaiskontakt, der geschlossen bleibt, solange alle Sicherungen funktionsfähig sind, und automatisch abfällt, wenn eine Sicherung fehlt oder fehlerhaft ist.
• Als nicht interaktives Modul ausgelegt und gewährleistet eine getrennte Leitungsabsicherung innerhalb von Subrack-Baugruppen.

Anwendungen

• 24-V-DC-Stromversorgung und -verteilung zur sicheren Weiterleitung an I/O-Steckplätze innerhalb von HIMA-Sicherheits-Subracks.
• Abgesicherte Stromkreisverteilung für externe Sensoren und Aktuatorkontakte.
• Ausfallmeldung und überwachte Stromrangierung in industriellen Automatisierungs- und sicherheitsgerichteten Systemen.

Bestellinformationen

Technische Daten

Anschlüsse/Schnittstellen

Installationshinweise

• Positionierung im Subrack: Installieren Sie das Modul in den Steckplätzen 18 bis 21 des I/O-Subracks, entsprechend der jeweiligen Gruppe von I/O-Steckplätzen, die mit Strom versorgt werden soll.
• Verdrahtung: Verdrahten Sie die Versorgungseingänge direkt mit den Kontaktstiften an der Front (1, 2, 3, 4 und L-) über den Frontkabelstecker, um den Überwachungskreis herzustellen.
• Prüfung des rückseitigen Anschlusses: Sichern Sie die Stromzuführung zur Rückseite der Module über die XG. 7/8/9/10-Steckverbinder, um eine ordnungsgemäße Verteilung auf die Busplatine zu gewährleisten.

Konformität und Zertifizierungen

• CE
