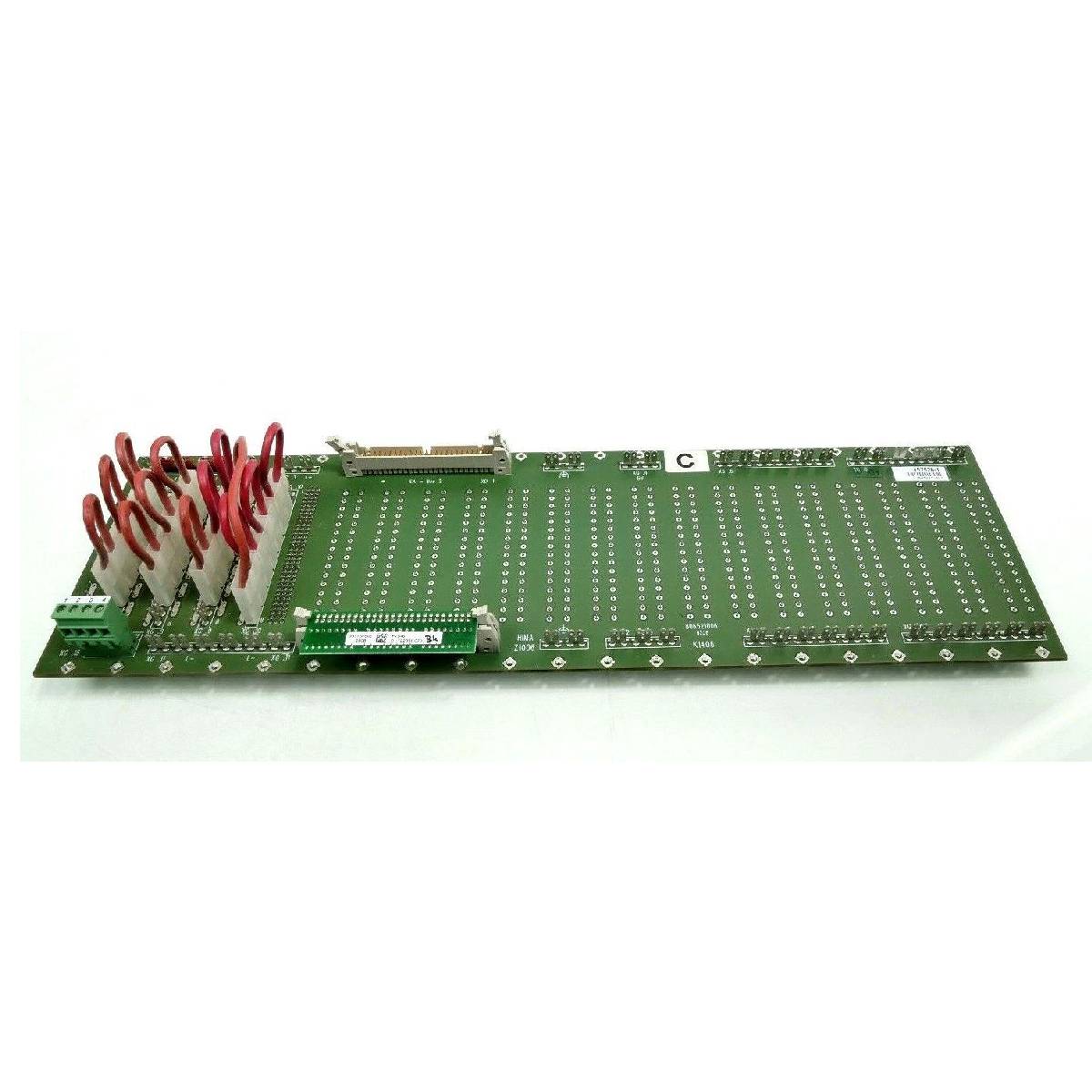

HIMA Z1006 Leiterplattenbaugruppe

Beschreibung

Die HIMA Z1006 ist eine industrielle Leiterplattenbaugruppe (Platine), die für ältere sicherheitsbezogene Automatisierungsplattformen entwickelt wurde. Als interne Unterbaugruppe oder Schnittstelleneinheit koordiniert diese Hardwareplatine die Schaltungsverbindungen und gewährleistet den systemweiten Signalfluss in speziellen Sicherheitssteuerungssystemen. Das Modul verfügt über eine robuste Architektur mit Logikgattern und Leiterbahnen sowie über die Architekturüberarbeitung Version C gemäß dem werkseitigen Identifikationslayout 157528-1. Dieses veraltete Modul dient als wichtiges Wartungsbauteil zur Verlängerung oder Aufrechterhaltung der Betriebsdauer kritischer industrieller Schutzsysteme, ohne bestehende Backplane-Netzwerke zu verändern.

Merkmale

• Hochwertige industrielle Designüberarbeitung Version C für eine optimierte Schaltungsführung
• Robuste Schnittstellenstifte mit mehreren Kontakten für die Verbindung mit der Backplane
• Dient als maßgenauer physischer Ersatz für Unterbaugruppen älterer Sicherheitsplattformen
• Standardisiertes Layout mit Abmessungen gemäß den exakten OEM-Spezifikationen

Anwendungen

• Wartung und Instandhaltung älterer Sicherheitssteuerungs-Racks
• Signalverteilung in kritischen Sicherheitskreisen
• Nachrüstung industrieller Fabrikautomatisierungsschränke

Technische Daten

Installationsrichtlinien

• ESD-Schutz: Verwenden Sie vor dem Umgang mit der Platine ein kalibriertes Antistatik-Erdungsarmband, das an einen geprüften Erdungspunkt angeschlossen ist.
• Aus­richtung im Steckplatz: Richten Sie die Platine vorsichtig innerhalb der Gehäuseführungen aus, sodass die Kontaktstifte mit den Buchsen der Gegen-Backplane fluchten, und drücken Sie sie gleichmäßig ein, um die Schnittstelle zu sichern.
• Sicherung der Befestigungselemente: Ziehen Sie alle integrierten Schrauben zur Befestigung der Frontplatte oder Unterplatte vollständig an, um die Platine vor industriellen mechanischen Erschütterungen zu schützen.
