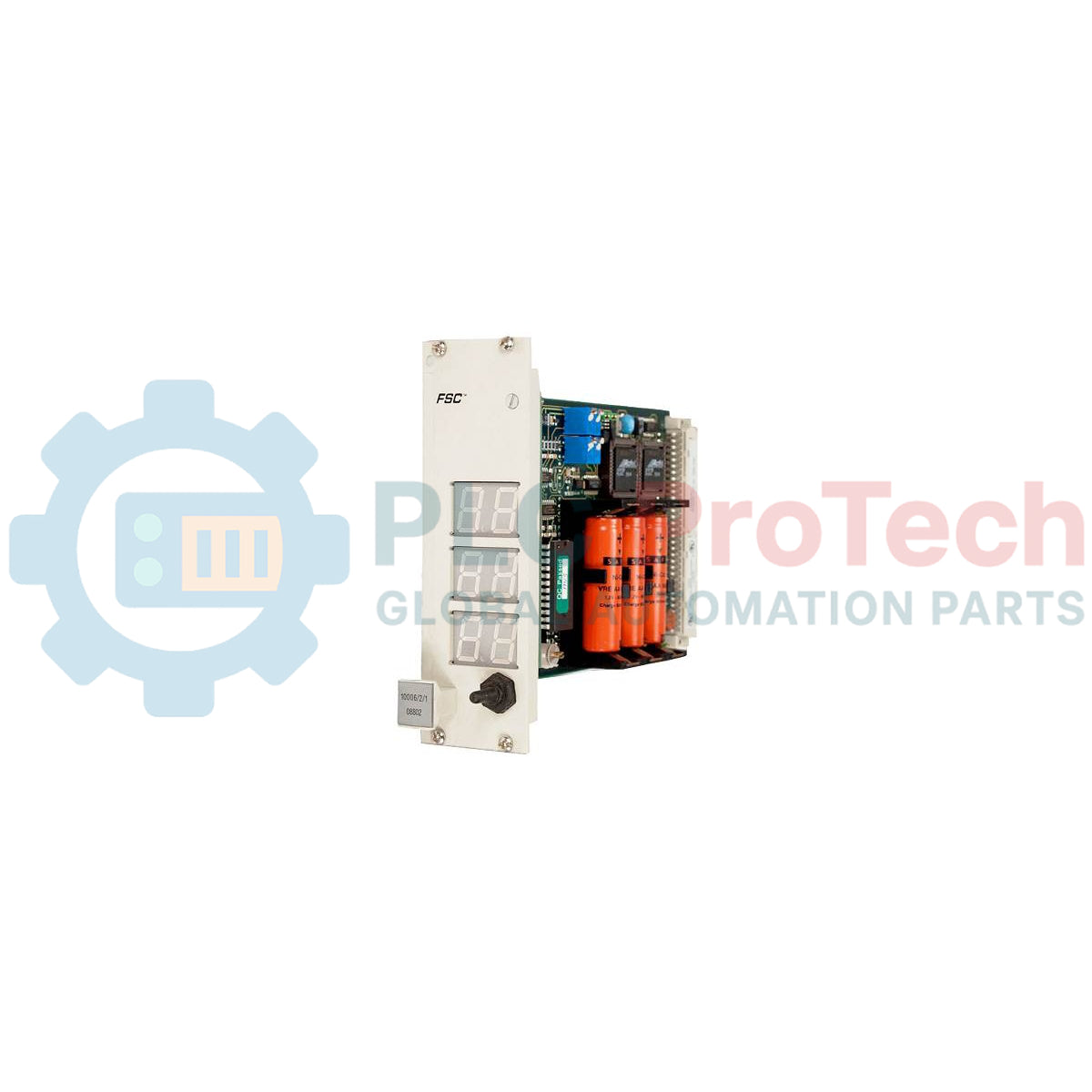

Honeywell 10006/2/1 FSC-Diagnose- und Batteriemodul

Beschreibung

Das für die nahtlose Integration in Fail-Safe-Control-(FSC)-Sicherheitssysteme entwickelte Honeywell 10006/2/1 dient als zuverlässiges Diagnose- und Batteriemodul (DBM). Dieses Gerät, das auch unter der Teilenummer 3400310 geführt wird, bietet eine speziell entwickelte, kostengünstige Schnittstelle zur Diagnose des Systemzustands, Durchführung von Laufzeitprüfungen und Erhaltung von Speicherregistern.

Das Modul verfügt über eine integrierte Echtzeituhr mit minimaler Gangabweichung und einen dedizierten Backup-Batterieschaltkreis, der den kontinuierlichen Betrieb kritischer Systemregister während Aus- und Einschaltvorgängen sicherstellt. Die speziell für Umgebungen mit hoher Verfügbarkeit entwickelten Varianten mit dem Suffixcode 08801 zeichnen sich durch eine verbesserte elektromagnetische Störfestigkeit aus und eignen sich daher besonders für elektrisch störbehaftete Industrieumgebungen.

Merkmale

• Bietet eine dedizierte Diagnoseschnittstelle für Honeywell-FSC-Sicherheitssysteme.
• Integrierte Echtzeituhr mit einer außergewöhnlich geringen Gangabweichung von weniger als 1 Sekunde pro Tag.
• Integrierte Backup-Batteriekapazität von 0,5 Ah zum Schutz der Systemkonfigurationsdaten.
• Verbesserte Störfestigkeit bei Geräten mit dem Suffixcode 08801.
• Standardformfaktor mit 3U-Höhe und 8-HP-Breite für eine einfache Rack-Integration.
• Kompatibel mit FSC-Softwareversionen ab 2.90.

Anwendungen

• Notabschaltsysteme (ESD)
• Brenner-Management-Systeme (BMS)
• Brand- und Gaserkennungssysteme
• Kritische Prozesssicherheitssteuerung in Öl-, Gas- und petrochemischen Anlagen

Technische Spezifikationen

Installationsrichtlinien

• Schutz vor elektrostatischer Entladung (ESD): Tragen Sie beim Umgang mit der Karte stets ein zugelassenes Erdungsarmband, um ESD-Schäden an empfindlichen, statikempfindlichen CMOS-Komponenten zu verhindern.
• Montage im Gehäuse: Stellen Sie sicher, dass das FSC-Rack-Gehäuse vor dem Einsetzen oder Entfernen des Moduls ausgeschaltet ist, um Unterbrechungen der Diagnosekommunikation oder Fehler auf dem Backplane-Bus zu vermeiden.
• Ausrichtung: Schieben Sie das Modul vorsichtig entlang der Führungsschienen des vorgesehenen 3U-Subrack-Steckplatzes, bis der rückseitige DIN-Steckverbinder vollständig mit der Backplane verbunden ist. Befestigen Sie die Frontplatte mit den integrierten Halteschrauben.
• Inbetriebnahme der Batterie: Überprüfen Sie bei der ersten Inbetriebnahme die Batterie-Verbindungsbrücken oder die Zustände der Software-Register, um sicherzustellen, dass der 0,5-Ah-Backup-Schaltkreis vollständig aktiviert ist.

Konformität und Zertifizierungen

• CE-konform
• TÜV-zertifiziert für funktionale Sicherheit
• UL-gelistet
