Beschreibung

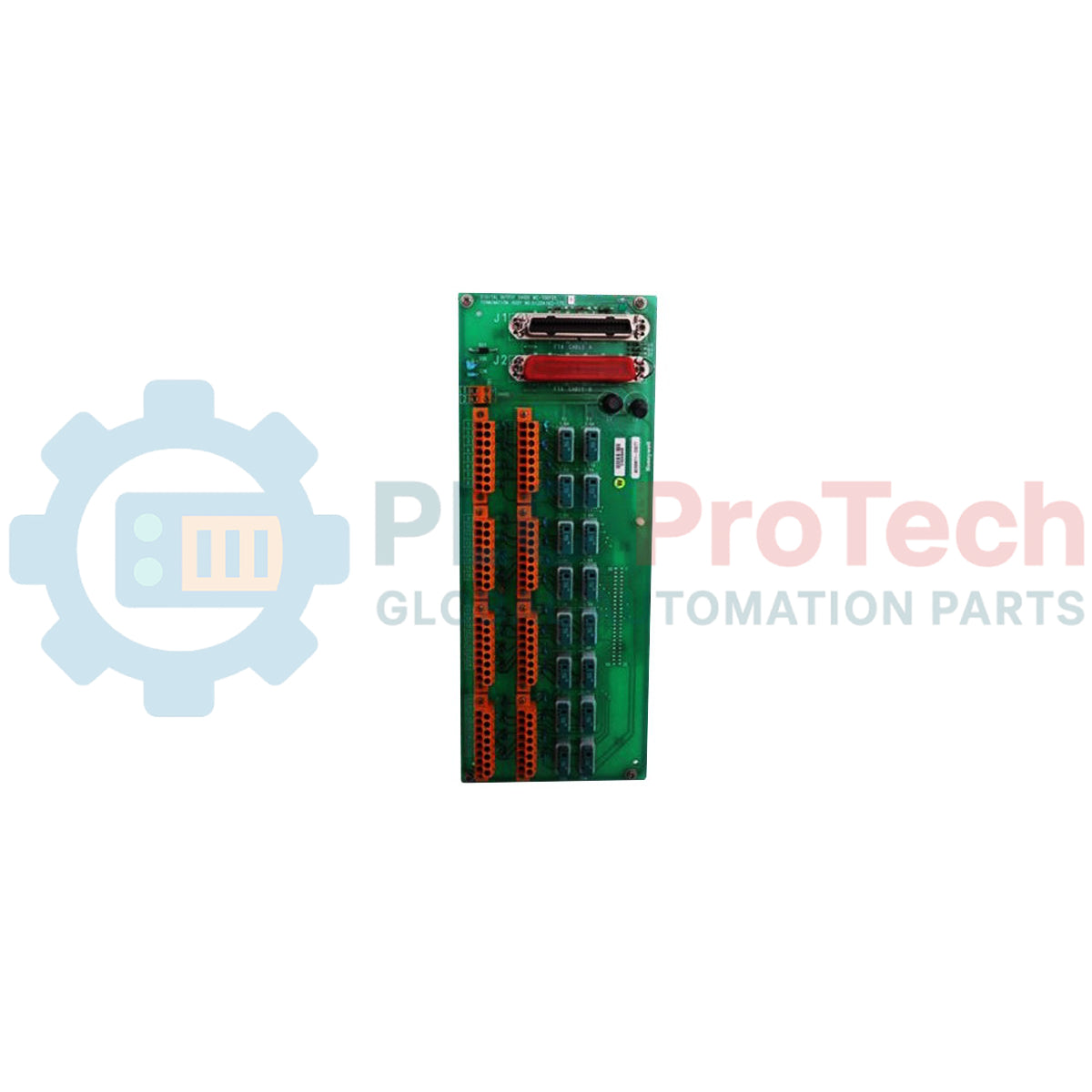

Das für sicherheitskritische industrielle Prozessumgebungen entwickelte Honeywell 10012/1/2 fungiert als dediziertes Zentraleinheits-Flash-Speichermodul innerhalb von ausfallsicheren Steuerungsarchitekturen. Dieses äußerst zuverlässige Gerät ist darauf ausgelegt, kritische Steuerungslogik, Programmrconfigurierungen und Systemparameter sicher zu speichern und auszuführen. Es lässt sich nahtlos in sicherheitsinstrumentierte Systeme integrieren, um Hochrisikoprozesse zu schützen, indem es die kontinuierliche Verarbeitung der Logik auch bei Stromausfällen gewährleistet. Dank der nichtflüchtigen Speichertechnologie behält das Modul Systemparameter ohne externe Batterie bei und ist damit ein unverzichtbares Element für hochverfügbare Prozesssicherheitssysteme.
Merkmale
-
Nichtflüchtiger Flash-Speicher: Gewährleistet die Integrität der Konfiguration und den Erhalt der Sicherheitsparameter bei vollständigem Stromausfall.
-
Hohe Sicherheitsintegrität: TÜV-zertifiziert für den Einsatz in sicherheitskritischen Schleifen bis zur Sicherheitsklasse AK1 bis AK6.
-
Architektur mit geringem Energieverbrauch: Wird effizient über die System-Backplane mit minimaler Leistungsaufnahme über die 5-VDC- und 24-VDC-Schienen betrieben.
-
Standard-Eurocard-Format: Passt in Standard-Subracks und benötigt nur wenig Platz.
-
Strikte Versionskontrolle: Vollständig kompatibel mit Systemsoftwareversionen ab 500 und ermöglicht eine einfache Integration in standardmäßige Engineering-Suiten.
Anwendungen
- Notabschaltungssysteme (ESD) in petrochemischen Verarbeitungsanlagen.
- Hochintegritäts-Druckschutzsysteme (HIPPS) in Öl- und Gaspipelines.
- Brenner-Management-Systeme (BMS) für Industriekessel und -öfen.
- Sicherheitsüberwachungsnetzwerke für Feuer und Gas (F&G).
Technische Spezifikationen
| Parameter |
Spezifikationswert |
| Hersteller |
Honeywell |
| Modellnummer |
10012/1/2 |
| Modultyp |
Zentrale Verarbeitungseinheit / Flash-Speichermodul |
| Steuerungssystemfamilie |
Ausfallsichere Steuerung (FSC) |
| Sicherheitsklassifizierung |
AK1 bis AK6 (AK6 im redundanten Aufbau erreicht) |
| Softwarekompatibilität |
Versionen größer oder gleich 500 |
| Platzbedarf |
4 TE, 3 HE (4 HP, 3 HE Rackhöhe) |
| Strombedarf |
5 V Gleichspannung bei 35 mA & 24 V Gleichspannung bei 35 mA |
| Zulassungen |
CE; TÜV-konform |
| Ursprungsland |
Niederlande |
| Versandgewicht (berechnet) |
0,65 kg |
| Verpackungsabmessungen (berechnet) |
22,0 x 14,0 x 5,0 cm |
Alternative Modelle und Kompatibilität
Dieses Modul ist abwärtskompatibel mit älteren Versionen des Fail-Safe-Control-Backplane-Systems. Die Kompatibilität setzt jedoch voraus, dass die Master-CPU mit Firmwareversion 500 oder höher betrieben wird. Wenn Sie dieses Modul in ein älteres Chassis integrieren, stellen Sie sicher, dass die Firmware des aktiven Controllers aktualisiert wird, um Fehler bei der Systeminitialisierung zu vermeiden.
Anwendungsfehler und technische Hinweise
Bei der Konfiguration einer redundanten Steuerungsanordnung müssen das primäre Flash-Modul und das Flash-Modul im Hot-Standby über identische Speicherkapazitäten und Konfigurationsprüfsummen verfügen. Eine Prüfsummendifferenz zwischen redundanten Paaren verhindert die Hot-Standby-Synchronisierung und erzeugt einen Systemdiagnosefehler auf der zentralen Konsole. Überprüfen Sie stets die Flash-Konsistenz, bevor Sie Änderungen im laufenden Betrieb übertragen.
Tipps zur Inbetriebnahme und Verdrahtung
Stellen Sie sicher, dass die zusätzliche 24-V-Gleichstromversorgung während der ersten Firmware-Flash-Vorgänge stabil und frei von elektrischen Störungen ist. Stromunterbrechungen während eines Schreibzyklus können die interne Partitionstabelle beschädigen und zu einem Modulstillstand führen. Verwenden Sie bei der Inbetriebnahme von FSC-Hardware in Hochspannungsschaltschränken stets eine geregelte, überspannungsgeschützte Sicherheitsstromversorgung.
Installationsrichtlinien
KRITISCHER WARNHINWEIS: Schalten Sie alle Stromquellen ab, die die FSC-Backplane versorgen, bevor Sie dieses Modul einsetzen oder herausziehen. Wird die Systemstromversorgung vor der Handhabung nicht vollständig abgeschaltet, kann dies elektrische Transienten auf Busebene verursachen und möglicherweise die Backplane-Verbindungen oder benachbarte Prozessorkarten beschädigen.
1
Trennen Sie die elektrische Stromversorgung vom vorgesehenen 3U-Subrack-Gehäuse.
2
Überprüfen Sie die Ausrichtung der Karte anhand der speziellen Führungsschienen für den Zielsteckplatz (Breite 4 HP).
3
Schieben Sie das Modul vorsichtig nach vorn, bis die rückseitigen Steckverbinder mit der System-Backplane verbunden sind.
4
Ziehen Sie die Befestigungsschrauben der Frontplatte fest, um das Frontpanel zu erden und die mechanische Position zu sichern.
