Beschreibung

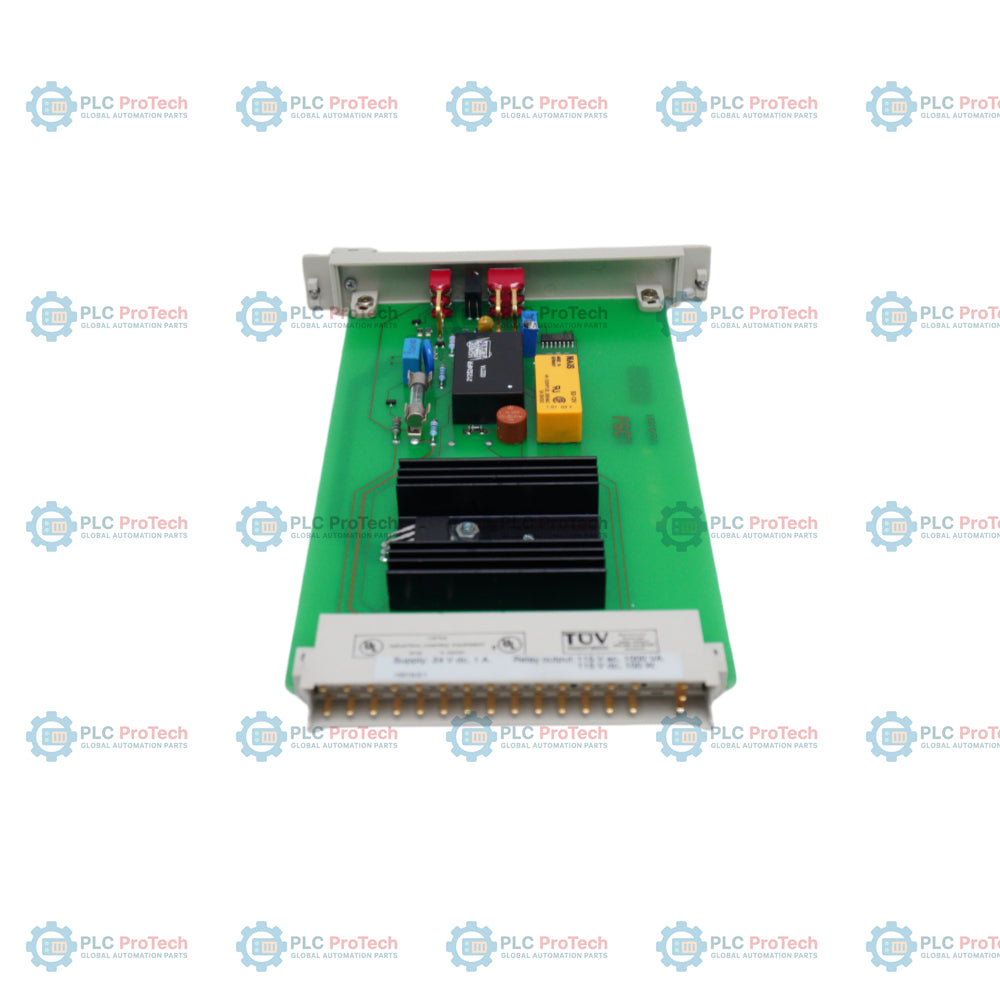

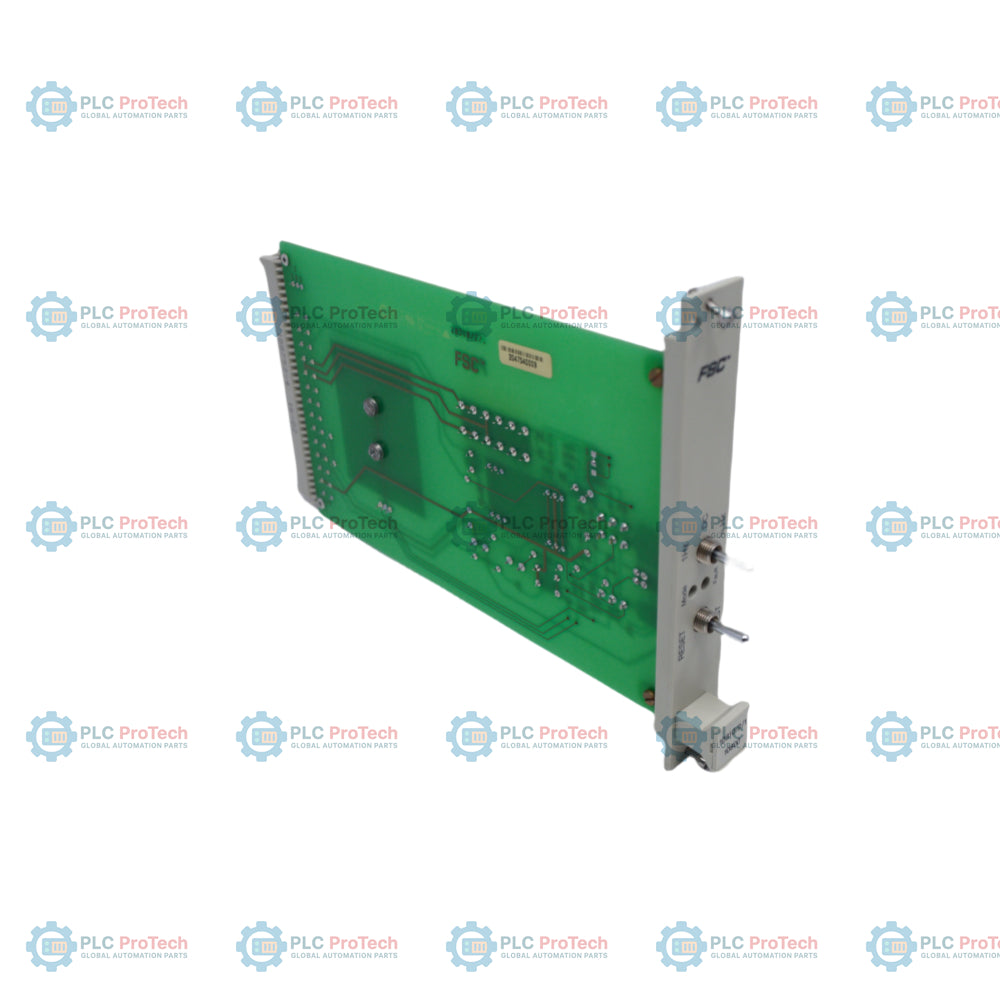

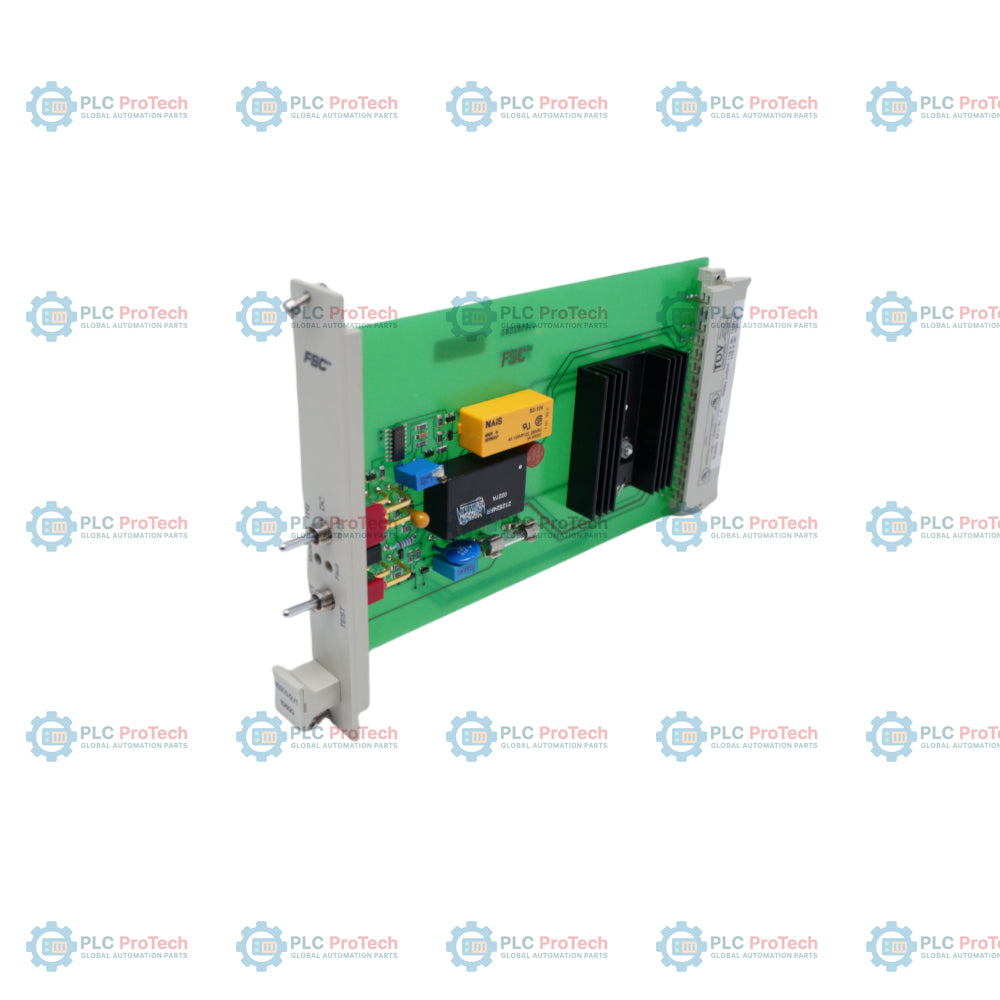

Das Gerät Honeywell 10310/2/1 lässt sich direkt in Honeywell-Fail-Safe-Control-(FSC)- und Safety-Manager-Architekturen integrieren und dient als spezialisierter DC-Erdschlussdetektor zur Überwachung der Isolationsverschlechterung und von Erdschlussfehlern. Dieses Modul bewertet kontinuierlich DC-Verteilungssysteme, um aktive Erdschlussfehler zu erkennen, bevor sie zu systemischen Ausfällen oder gefährlichen Anlagenabschaltungen führen. Das Gerät wird mit einer nominalen Versorgungsspannung von 24 VDC betrieben und hält unter normalen, fehlerfreien Betriebsbedingungen eine symmetrische Erdungsreferenz von -12 VDC aufrecht. Jede Stromunsymmetrie im DC-Stromkreis wird von der internen Überwachungsschaltung erfasst und löst ein Ausgangsrelais aus, sobald der Leckstrom einen vordefinierten Schwellenwert überschreitet.
Hauptmerkmale
-
Kontinuierliche DC-Überwachung: Echtzeitüberwachung der Isolationsintegrität symmetrischer 24-VDC-Stromversorgungsnetze.
-
Umschaltung zwischen mehreren Frequenzmodi: Wählbarer DC-Modus zur Betriebsüberwachung sowie gepulste Modi mit 1 Hz und 0,25 Hz zur präzisen Lokalisierung von Erdschlussfehlern.
-
Integrierte Selbsttestfunktion: Die manuell auslösbare Testfunktion auf der Vorderseite ermöglicht die Überprüfung der Integrität physischer Stromkreise und der Ausgangsrelais.
-
Doppelte Rücksetzsteuerung: Unterstützt sowohl das lokale manuelle Zurücksetzen als auch die Integration eines Fernzurücksetzens über dafür vorgesehene 24-VDC- oder 110-VAC-Eingänge.
-
Diagnose an der Frontplatte: Die gut sichtbare LED-Anzeige zeigt Statusänderungen in Echtzeit sowie ausgewählte Testimpulsfrequenzen an.
Anwendungen
- Notabschaltsysteme (ESD) und sicherheitskritische Prozessnetzwerke.
- Sicherheitsmanagementplattformen für die Petrochemie-, Öl- und Gasindustrie sowie Raffinerien.
- Hochverfügbare DC-Hilfsstromversorgungspaneele in großen Versorgungsenergieerzeugungsanlagen.
Technische Daten
| Parameter |
Wert / Spezifikation |
| Hersteller |
Honeywell |
| Modellnummer |
10310/2/1 |
| Systemkompatibilität |
Fail-Safe-Steuerung (FSC) / Safety Manager |
| Nennversorgungsspannung |
24 VDC |
| Betriebsspannungsbereich |
18 VDC bis 30 VDC |
| Normale Erdungsreferenz |
-12 VDC |
| Auslöseschwelle für Leckstrom |
5,5 mA +/- 1 mA |
| Signalausgänge |
Relaisausgang mit potenzialfreiem Kontakt |
| Nennleistung der Kontakte |
1 A bei 115 VAC oder 100 W bei 24 VDC |
| Betriebsimpulsfrequenzen |
DC (normal), 1,0 Hz (schnell), 0,25 Hz (langsames Nachverfolgen) |
| Montagekonfiguration |
DIN-Schiene oder FSC-Rack-Schnittstelle (Steckplatzpositionen A5, A11) |
| Versandgewicht (berechnet) |
1,5 kg |
| Abmessungen der Verpackung (berechnet) |
180 mm x 120 mm x 60 mm |
Anschlüsse und Schnittstellen
| Schnittstellentyp |
Elektrische Anschlussbelegung |
| Rst24-Klemme |
Eingang für manuellen Fern-Reset über einen standardmäßigen 24-VDC-Signalimpuls |
| Rst110-Klemme |
Eingang für manuellen Fern-Reset über einen Signalimpuls mit 110 VAC |
| Relaiskontaktblöcke |
Potenzialfreier Wechslerkontakt zur Fernregistrierung von Fehlern durch DCS oder Safety Manager |
Erfahrungsbasierte technische Erkenntnisse
Alternative Modelle und Kompatibilität
Das Modell 10310/2/1 wurde speziell für Safety-Manager- und Fail-Safe-Control-(FSC-)Hardwareversionen entwickelt. Obwohl die physische Einschubmontage in Standard-Steckplatzmatrizen A5 und A11 möglich ist, sollten Sie die vorhandenen Systembusversionen prüfen, um die Backplane-Kompatibilität mit ferngesteuerten Software-Reset-Aufrufen sicherzustellen.
Typische Anwendungsfehler und technische Hinweise
Bei starkem induktivem Schalten oder wenn die Systemleitungen sehr unterschiedlich verteilte Kabellängen aufweisen, können parasitäre Kapazitäten transiente Ströme verursachen. Diese dynamische kapazitive Aufladung kann in der Nähe der Leckstromschwelle von 5,5 mA zu Fehlauslösungen führen. Segmentieren Sie die DC-Verteilung, wenn die Leitungskapazität die üblichen Betriebsgrenzen dauerhaft überschreitet.
Tipps zu Inbetriebnahme und Verdrahtung
Wenn Sie den niederfrequenten Impulsmodus mit 0,25 Hz zur Lokalisierung örtlicher Erdschlüsse im Feld verwenden, setzen Sie eine Niederfrequenz-Stromzange in Verbindung mit einem hochohmigen Digitalmultimeter ein. Standard-Stromzangen erfassen 0,25-Hz-Impulse häufig als thermische Drift und liefern dadurch falsche Messwerte.
Installationsrichtlinien
KRITISCHER WARNHINWEIS: Schalten Sie alle vorgeschalteten DC-Stromverteilungssysteme spannungsfrei und sperren Sie sie, bevor Sie die physische Installation durchführen. Erden oder überbrücken Sie die Bezugserdeklemme während des Betriebs nicht, da versehentliche Kurzschlüsse des Bezugs die internen Messschaltungen benachbarter Steuermodule im FSC-Rack beschädigen können.
1
Installieren Sie das Modul im vorgesehenen Montagebereich der DIN-Schiene oder schieben Sie es sicher in die vorgesehenen FSC-Rack-Steckplätze (A5 oder A11).
2
Schließen Sie die primären 24-VDC-Versorgungsleitungen an und sichern Sie die Verdrahtung des dedizierten Erdungsbezugs an der lokalen Klemmleiste.
3
Integrieren Sie die Anschlüsse zur Überwachung der Relaiskontakte direkt in die Eingänge der funktionalen Alarmlogik des Sicherheitssystems.
4
Schalten Sie die Stromversorgung des Steuersystems ein und drücken Sie die vordere Taste für den manuellen Test, um die Auslösung des Systemalarms in Echtzeit und die Relaisfunktion zu bestätigen.
