Honeywell 51202971-101 Serie-8-I/O-Link-Kabelbaugruppe

Beschreibung

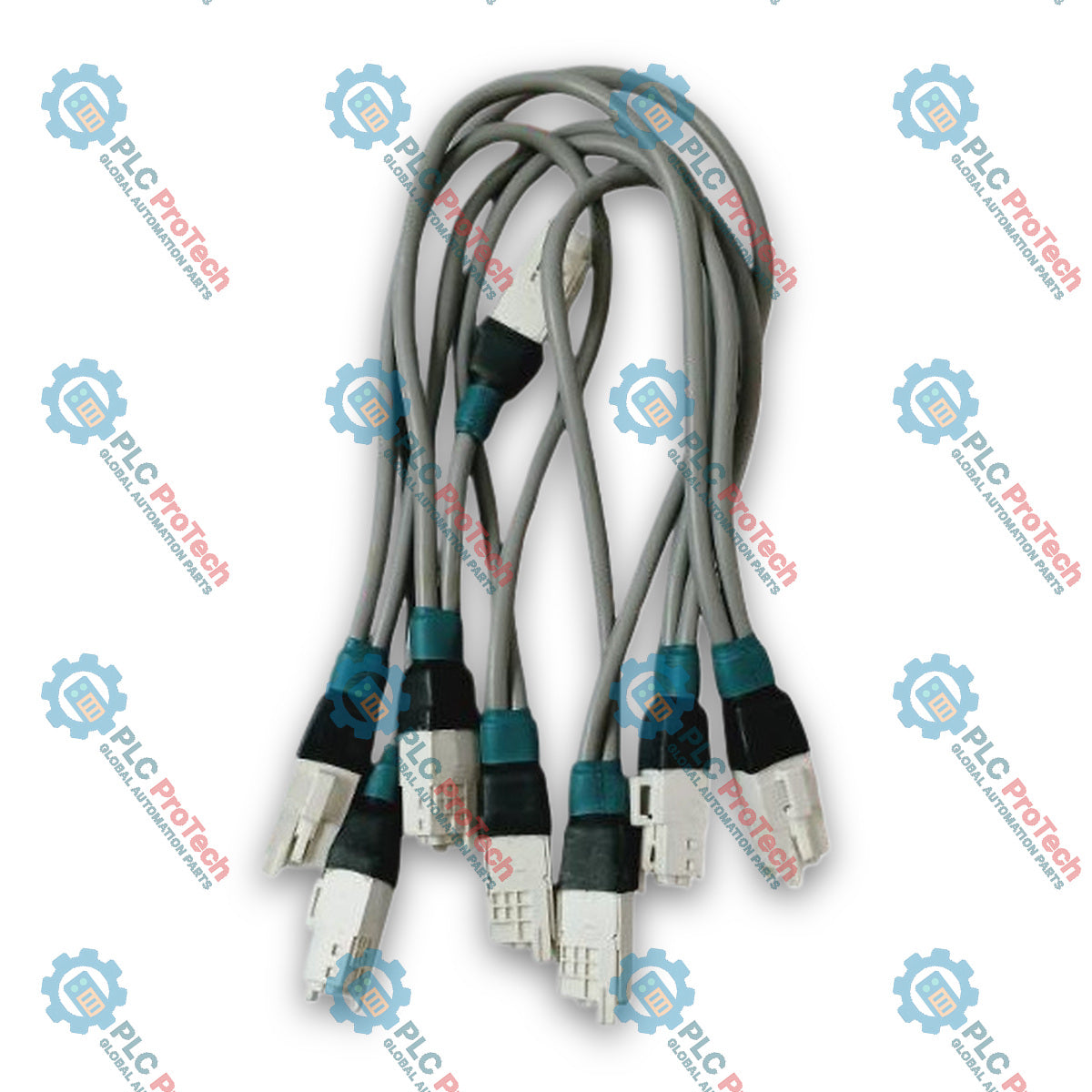

Das Honeywell 51202971-101 ist eine Drop-Kabelbaugruppe für den Series 8 I/O Link 1 (IOL1), die zur Verbindung von Series 8-Eingangs-/Ausgangsabschlussbaugruppen (IOTAs) innerhalb von Experion-LX-Steuerungssystemschränken vorgesehen ist. Als Kabel B in einer redundanten I/O-Link-Konfiguration verfügt dieses 51202971-101-Multidrop-Kabel über einen grauen Mantel mit grünen Steckerkennzeichnungen zur Identifizierung als IOL1B. Es ermöglicht die vertikale Signal- und Kommunikationsverteilung über die Spalten der Montageplatten mit einer Übertragungsrate von 750 Kbps und verbindet C300-Controller sowie Series 8-I/O-Module mit System-Headerplatinen und angrenzenden IOTAs.

Merkmale

• Identifizierung des redundanten Links B: Mit grüner Steckerkennzeichnung und IOL1B-Symbol zur eindeutigen Identifizierung in redundanten I/O-Link-1-Paaren.
• Vertikale Multidrop-Führung: Ausgelegt mit 6 Abzweigungen im Abstand von 6 Zoll (152 mm) zur vertikalen Führung innerhalb der Schrankmontageplatten.
• Hochgeschwindigkeitskommunikation: Unterstützt das standardmäßige serielle Series-8-I/O-Link-Kommunikationsnetzwerk mit 750 Kbps.
• Systemintegration: Verbindet C300-Controller, Headerplatinen und verschiedene Series-8-IOTAs, ohne den physischen Schrankverbund zu verlassen.

Anwendungen

• Honeywell-Experion-LX-Series-8-Steuerungssystemschränke
• Verbindung von C300-Controllern mit Series 8 I/O Link 1 (IOL1)
• Vertikale IOTA-Signalverteilung über Schrankmontageplatten

Bestellinformationen

Technische Daten

Installationsrichtlinien

• Schrankgrenze: I/O-Link-Kabel vollständig innerhalb der physischen Grenzen des Schranks oder Schrankverbunds halten; die Kabel dürfen nicht an der Vorderseite, Rückseite, an den Seiten, oben oder unten austreten.
• Platzierung der Kanäle: Kabel vertikal entlang der vorgesehenen Kabelkanäle in den Schrankmontageplatten führen, um die Series-8-IOTAs zu verbinden.
• Spannungstrennung: Sicherstellen, dass IOTAs für Feldverdrahtungen über 30 V physisch von IOTAs für Feldverdrahtungen unter 30 V getrennt sind, um elektrische Störungen zu minimieren.
• Paarzuordnung: Zusammen mit der entsprechenden Kabel-A-Baugruppe (51202971-100) installieren, um eine vollständige redundante I/O-Link-1-Verbindung zu bilden.
