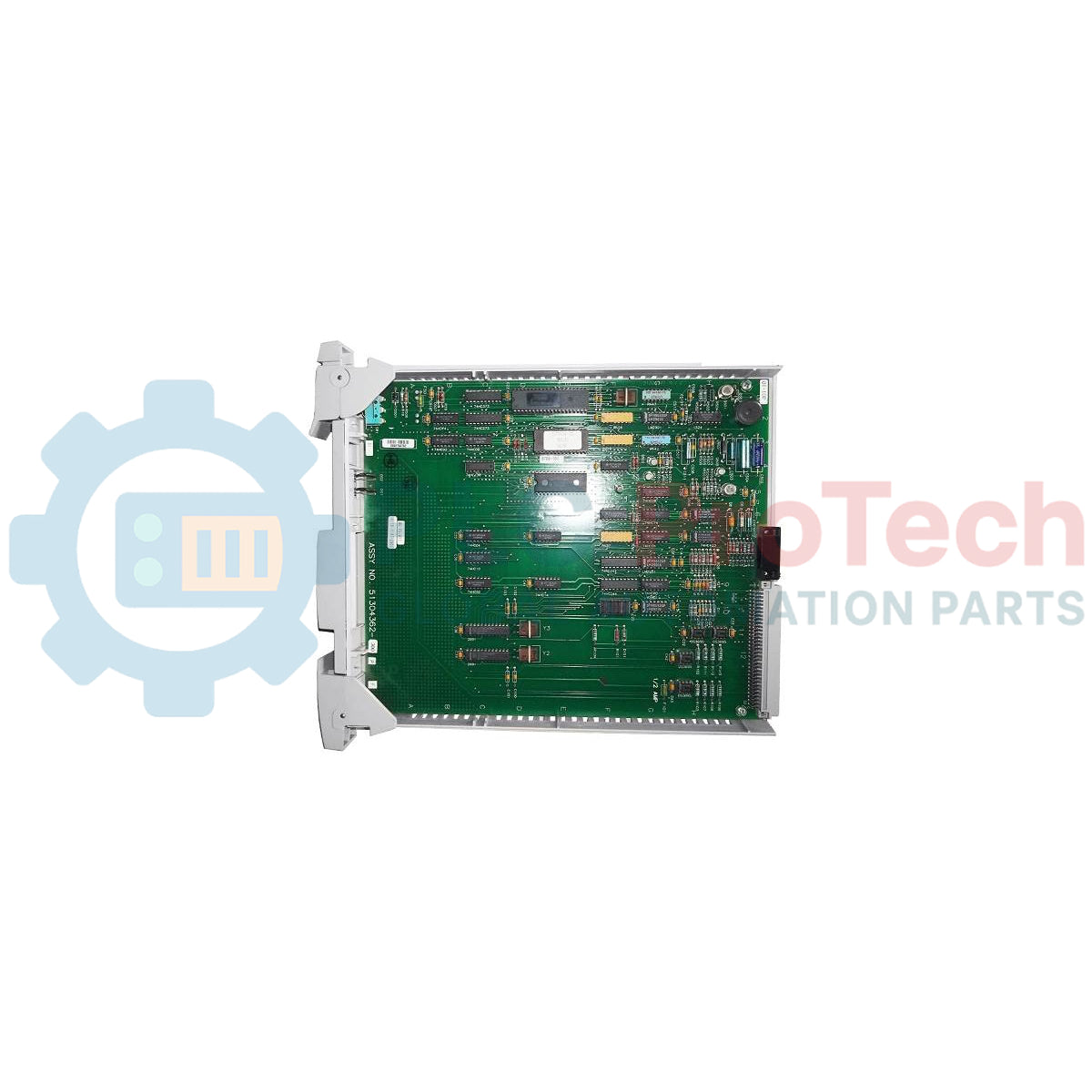

Honeywell 51304481-150 MC-PAIL02 TDC 3000 LLAI-Prozessormodul

Beschreibung

Die Verarbeitung hochempfindlicher analoger Low-Level-Signale in Honeywell-TDC-3000-Steuerungsumgebungen ist die Hauptfunktion der Prozessorkarte MC-PAIL02 (Teilenummer 51304481-150). Als Prozessor für analoge Low-Level-Eingänge (LLAI) ist dieses Modul für die direkte Anbindung von bis zu 8 Feldsensoren mit niedrigen Signalpegeln, beispielsweise Thermoelementen und RTDs, ausgelegt. Es wandelt schwache elektrische Millivolt-Eingangssignale in stabilisierte Digitalwerte für die Controllerschnittstelle des Systems um. Dank der fortschrittlichen Schutzlackierung ist diese Baugruppe mit einer ultradünnen schützenden Polymersperrschicht versiegelt, die langfristige Betriebszuverlässigkeit gewährleistet und empfindliche elektronische Komponenten vor den schädlichen Auswirkungen hoher Luftfeuchtigkeit, Umgebungsfeuchte und luftgetragener chemischer Verunreinigungen schützt, wie sie in schweren Industrieanlagen häufig vorkommen.

Merkmale

• Bietet 8 hochpräzise, galvanisch getrennte analoge Low-Level-Eingangskanäle.
• Die Schutzlackierung der Leiterplatte bietet robusten Schutz vor korrosiven Industriegasen und Feuchtigkeit.
• Das CE-konforme Design gewährleistet die vollständige Einhaltung der europäischen Standards zur elektromagnetischen Verträglichkeit (EMV).
• Direkt kompatibel mit Honeywell-Kartenrahmen des Typs High-Performance Process Manager (HPPM) und Advanced Process Manager (APM).
• Optimiert für die Verarbeitung im niedrigen Millivoltbereich und gewährleistet eine zuverlässige Integration von Wärme- und Drucksensoren.

Anwendungen

• Wärmeüberwachungssysteme in Kraftwerken, die einen direkten Thermoelementanschluss erfordern.
• Petrochemische und Erdölraffinationsprozesse unter korrosiven Umgebungsbedingungen mit hoher Luftfeuchtigkeit.
• Schwere chemische Verarbeitungsanlagen mit zentralisierten APM-/HPPM-Steuerungsarchitekturen.

Technische Daten

Verbindungen und Schnittstellen

Erkenntnisse aus der empirischen Ingenieurpraxis

Alternative Modelle & Kompatibilität

Die MC-PAIL02 (51304481-150) dient als direkter, CE-konformer Ersatz für ältere Honeywell-LLAI-Prozessoren. Bei der Aufrüstung von einem nicht CE-konformen Systemmodul müssen Sie sicherstellen, dass die zugehörige Feldverkabelung, die Klemmenplatinen und die Erdung des Systemschranks den CE-Abschirmvorschriften entsprechen, um lokale Erdungsschleifen zu verhindern. Programmlayouts und Punktkonfigurationen in der APM/HPPM-Softwareumgebung sind identisch, sodass ein mechanischer und konfigurationsseitiger Direktersatz möglich ist.

Anwendungsfallen und technische Hinweise

Da das LLAI-Modul Signale im Mikrovoltbereich bis hin zu niedrigen Millivoltwerten verarbeitet, ist es äußerst empfindlich gegenüber hochfrequentem elektromagnetischem Rauschen. Verlegen Sie Thermoelement-Verlängerungsleitungen innerhalb der Schaltschrankkanäle nicht parallel zu Hochspannungs-Wechselstromkabeln. Stellen Sie stets sicher, dass die Kaltstellenkompensationssensoren (CJC) an der zugehörigen Feldanschlusseinheit (FTA) ordnungsgemäß funktionieren. Ein fehlerhafter CJC-Sensor führt zu einer erheblichen Signaldrift über alle 8 Eingangskanäle hinweg.

Tipps zur Inbetriebnahme und Verdrahtung

Bevor Sie die Karte in eine aktive, unter Spannung stehende HPPM/APM-Kartenbaugruppe einsetzen, überprüfen Sie nochmals die I/O-Link-Adressschalter auf der Rückseite der Steckplatzbaugruppe. Obwohl Honeywell-IOP-Module im eingeschalteten Zustand hot-swap-fähig sind, sollten Sie alle aktiven Regelkreise, die mit diesen Eingängen verbunden sind, an der Bedienerkonsole stets zuvor in den Modus „Manuell“ versetzen, bevor Sie die Karte physisch herausziehen, um das Auslösen von Sicherheitsverriegelungen oder ESD-Abschaltungen zu vermeiden.

Installationsrichtlinien
