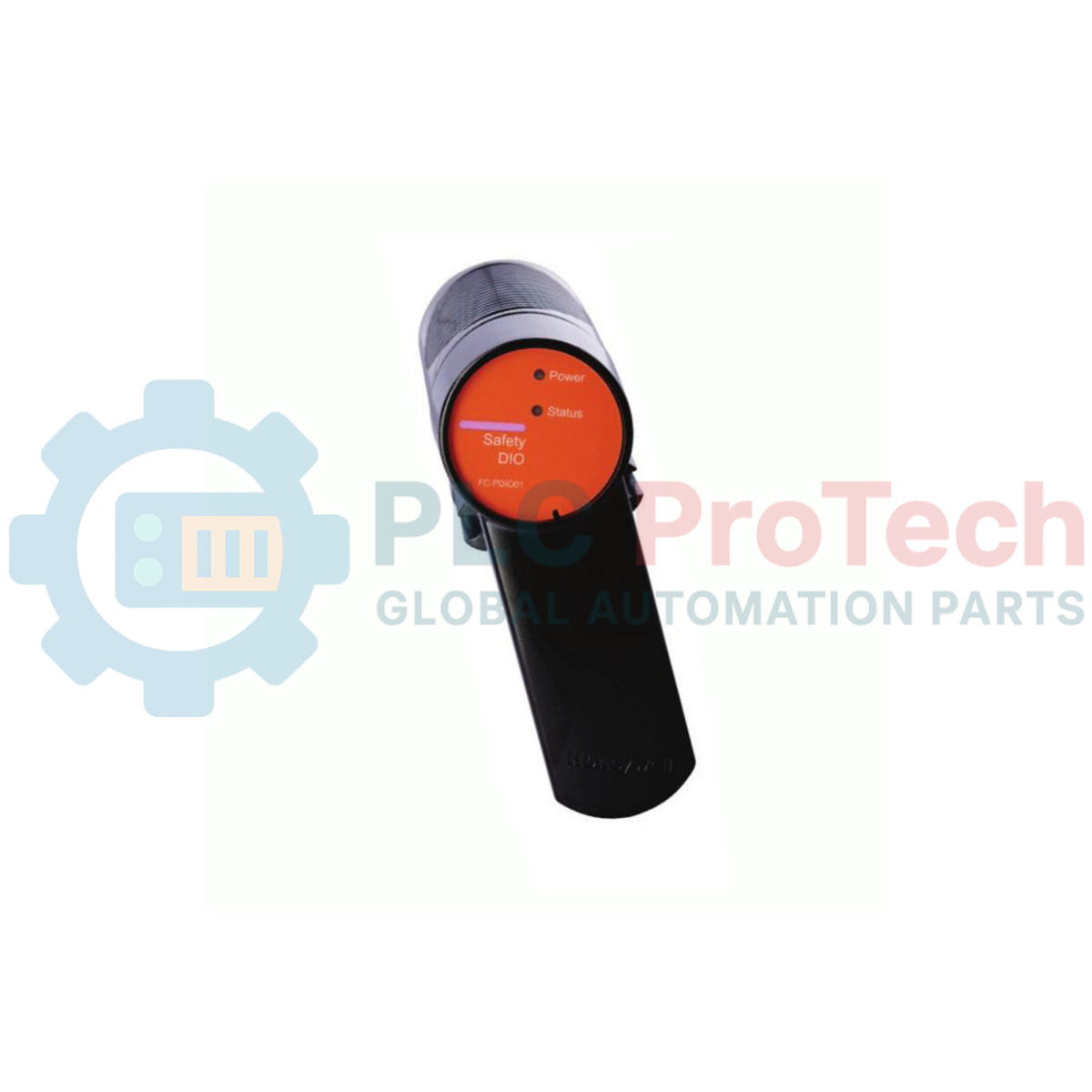

Honeywell FC-PDIO01 Safety-Manager-Sicherheits-Digital-I/O-Modul

Beschreibung

Das Honeywell FC-PDIO01 wurde für die Verarbeitung sicherheitsgerichteter digitaler Eingangs- und Ausgangssignale innerhalb der Honeywell-Safety-Manager-Steuerungsarchitektur entwickelt und dient als wichtige Schnittstelle für sicherheitsinstrumentierte Funktionen der Stufe SIL 3. Dieses Modul verarbeitet sicherheitskritische Feldsignale, indem es den Eingangszustand überwacht und Ausgangsaktoren unter strengen ausfallsicheren Parametern steuert. Durch die Integration umfassender interner Diagnosen und einer Überwachung durch zwei Mikroprozessoren stellt das Honeywell FC-PDIO01 sicher, dass physische Schleifen kontinuierlich auf Kurzschlüsse, Leitungsunterbrechungen und Erdschlussfehler geprüft werden, wodurch eine hohe Prozessverfügbarkeit und eine sofortige Abschaltung gewährleistet werden, sobald Sicherheitsgrenzwerte überschritten werden.

Wichtige Merkmale

• SIL-3-Sicherheitskonformität: Zertifiziert für den Einsatz in sicherheitsgerichteten Systemen (SIS) bis zum Sicherheitsintegritätslevel 3 gemäß IEC 61508.
• Zweikanalige Diagnose: Echtzeit-Hardwarediagnose zur sofortigen Erkennung interner Modulfehler und externer Schleifenanomalien.
• Aktive Leitungsüberwachung: Integrierte Funktion zur Erkennung von Unterbrechungen und Kurzschlüssen in Feldverdrahtungskreisen.
• Galvanische Trennung: Vollständige optische Trennung zwischen der feldseitigen Verarbeitungsschaltung und der Rückwandplatine des Sicherheitssystems zum Schutz vor transienten Schäden.
• Hot-Swap-fähige Architektur: Unterstützt den Online-Austausch von Modulen in redundanten Konfigurationen, ohne die laufende Ausführung des Sicherheitssystems zu unterbrechen.

Industrielle Anwendungen

• Notabschaltsysteme (ESD): Verarbeitung kritischer Bediener-Drucktaster, Abschaltschalter und Ausführungsbefehle für Sicherheitsventile.
• Brand- und Gassysteme (F&G): Anbindung von Flammendetektoren, Gassensoren sowie visuellen und akustischen Signalgeberkreisen.
• Brennermanagementsysteme (BMS): Überwachung von Brennstoff-Luft-Druckschaltern und Flammenscannern sowie Steuerung von Sicherheitsabsperrventilen.
• Drehzahlüberwachung von Turbinen: Verarbeitung von Abschaltverriegelungen und Ausgängen für den Überdrehzahlschutz schwerer rotierender Maschinen.

Technische Spezifikationen

Empirische technische Erkenntnisse

Alternative Modelle und Kompatibilität

Das FC-PDIO01-Modul wird in Standard-Steckplätzen des Safety-Manager-Chassis betrieben und direkt mit bestimmten Field Termination Assemblies (FTAs) verbunden. Überprüfen Sie beim Umstieg von älterer FSC-Systemhardware Ihre Safety-Builder-Softwareversion. Bei Systemen mit Firmwareversionen vor R150 können gezielte Blockaktualisierungen oder Aktualisierungen der Hardwaredefinitionsdateien erforderlich sein, damit die aktiven Diagnosefunktionen des FC-PDIO01 erkannt werden.

Typische Anwendungsfehler und technische Hinweise

Ein häufiges Problem bei der Inbetriebnahme vor Ort ist der Fehler „Leitungsüberwachungsfehler“. Wenn Ihre Sicherheitskreise in Safety Builder für eine aktive Leitungsüberwachung konfiguriert sind, müssen Sie geeignete Abschlusswiderstände (EOL) am Feldgerät installieren. Der Betrieb leitungsüberwachter Kreise ohne EOL-Abschluss führt dazu, dass das Modul einen Fehler wegen einer Unterbrechung meldet und dadurch das Schließen des jeweiligen Sicherheitskreises verhindert.

Tipps zur Inbetriebnahme und Verdrahtung

Stellen Sie immer sicher, dass die Schirmungen der Feldsignale an der dafür vorgesehenen Erdungsschiene der Field Termination Assembly (FTA) aufgelegt werden, niemals direkt an der logischen Masse des Sicherheitscontrollers. Inkonsistente Erdungen können Gleichtaktstörungen verursachen, die vom Hochgeschwindigkeitsmikroprozessor des FC-PDIO01 als Hardwarediagnosefehler interpretiert werden und zu falschen Diagnosealarmen oder Modulneustarts führen.

Installationsrichtlinien
