Beschreibung

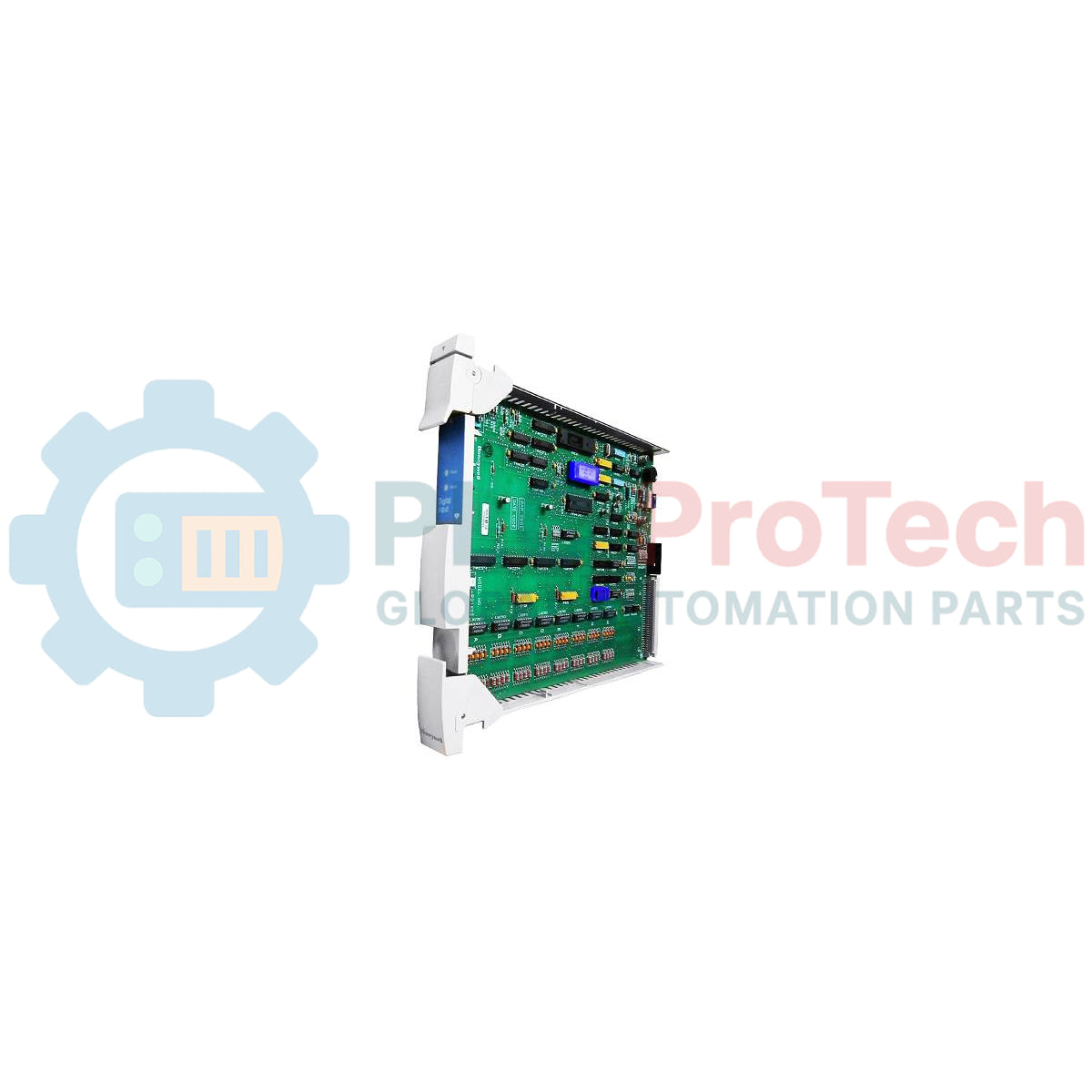

Zur Verwaltung binärer Feldsignale in industriellen Prozessumgebungen dient die Honeywell 51304485-100, auch als MU-PDIX02 bezeichnet, als Digitaleingangsprozessorkarte mit hoher Dichte für TDC-3000- und Experion-Steuerungssysteme. Diese Leiterplattenbaugruppe (PWA) ist für die direkte Anbindung digitaler Feldeingänge an die Backplane des High Performance Process Manager (HPM) oder Advanced Process Manager (APM) ausgelegt und übersetzt diskrete Zustandsänderungen in Systemlogik. Mit einer schutzlackbeschichteten (CRP) Oberfläche bietet dieses Modul hervorragenden Schutz vor Feuchtigkeit, Staub und korrosiven Schwebstoffen, wie sie typischerweise in Chemieanlagen und Raffinerieleitzentralen vorkommen.
Hauptmerkmale
-
Schutzlackbeschichtete PWA: Die zertifizierte CRP-Verarbeitung (Korrosionsschutz) schützt empfindliche oberflächenmontierte Komponenten vor aggressiven Industrieatmosphären.
-
Optokoppler-Isolierung: Schützt die interne Systemsteuerungslogik vor Überspannungen und elektrischen Transienten auf der Feldseite.
-
Schnelle Erfassung von Zustandsänderungen: Ermöglicht das Hochgeschwindigkeitsscannen diskreter Kontakteingänge für zuverlässige Alarme und die Ereignisablaufverfolgung (SOE).
-
Architektur mit hoher Dichte: Maximiert die Effizienz der Schranksteckplätze durch die Unterbringung mehrerer Digitaleingangskanäle pro Karte.
-
Direkte Systemintegration: Vollständig kompatibel mit älteren Honeywell-Chassis-Konfigurationen und modernen Experion-HPM-Migrationsarchitekturen.
Anwendungen
-
Raffinierte petrochemische Prozesse: Überwachung von Ventilpositionsschaltern und Verifizierung von Endlagen.
-
Stromerzeugungssysteme: Überwachung elektrischer Auslösesysteme, Schalterzustände und Statusanzeigen von Generatoren.
-
Zellstoff- und Papierfabriken: Anbindung von Eingängen mit potenzialfreien Kontakten aus Motor Control Centern (MCC) und Sicherheitssperrschaltern.
-
Wasser-/Abwasseraufbereitung: Aggregation von Fernfüllstandsschaltern, Pumpenlaufstatus und Systemfehlerkontakten.
Technische Spezifikationen
| Parameter |
Spezifikationswert |
| Hersteller |
Honeywell |
| Modellbezeichnung |
MU-PDIX02 |
| Teilenummer |
51304485-100 |
| Modultyp |
Digitaler Eingangsprozessor, PWA |
| Umweltschutz |
Schutzlackbeschichtet (CRP - korrosionsbeständiges Produkt) |
| Systemkompatibilität |
TDC 3000 / Experion PM-, APM-, HPM-Systeme |
| Schnittstellenverbindung |
Hochdichter Flachbandsteckverbinder zur Field Termination Assembly (FTA) |
| Betriebstemperaturbereich |
0 bis 60 °C |
| Lagertemperaturbereich |
-40 bis 85 °C |
| Versandgewicht (berechnet) |
4,0 kg |
| Verpackungsabmessungen (berechnet) |
32,0 x 25,0 x 6,5 cm |
Empirische technische Erkenntnisse
Alternative Modelle und Kompatibilität
Der MU-PDIX02 dient als direkter Ersatz für Varianten ohne Schutzlackierung (wie den Standard MU-PDI02 oder ältere Revisionsvarianten). Bei einem direkten Austausch ist sicherzustellen, dass die entsprechende Field Termination Assembly (FTA) und die Kabelsteckverbinder auf Oxidation geprüft werden, da ältere Pins über mehrere Jahrzehnte hinweg anfällig für Oberflächenverschlechterung sind.
Anwendungsfallen und technische Hinweise
In geschlossenen Schaltschrankbaugruppen mit dicht bestückten Kartenracks kann lokale Wärmeentwicklung zu einer vorzeitigen Drift der Optokoppler führen. Die Funktionsfähigkeit der Schaltschranklüfter ist entscheidend. Stellen Sie sicher, dass nicht bestückte Kartensteckplätze neben der Karte mit Blindplatten abgedeckt sind, um eine ordnungsgemäße vertikale Luftführung über die PWA-Oberfläche aufrechtzuerhalten.
Tipps zu Inbetriebnahme und Verdrahtung
Stellen Sie stets sicher, dass der Schirmableitdraht des eingangsseitigen Feldkabels ausschließlich am Erdungspunkt des FTA-Gehäuses und nicht an beiden Enden angeschlossen ist. Eine Erdung an zwei Punkten erzeugt Erdschleifen, die innerhalb des Logik-Supervisors zu intermittierenden Schwingungen digitaler Zustände oder Fehlalarmen führen können.
Installationsrichtlinien
KRITISCHER WARNHINWEIS
Vor dem Einsetzen oder Herausziehen der Prozessorkarte müssen alle systemseitigen und feldseitigen Stromquellen vollständig getrennt werden. Maßnahmen gegen elektrostatische Entladung sind strikt einzuhalten. Tragen Sie während der gesamten Handhabung und Installation ein zugelassenes, geerdetes ESD-Handgelenkband, um irreversible Schäden an internen CMOS-Komponenten zu verhindern.
1
Schalten Sie den betreffenden Kartensteckplatz aus, indem Sie die Status-LEDs der Backplane überprüfen und die lokale Feldanschluss-Stromquelle trennen.
2
Stellen Sie sicher, dass die Kunststoff-Kartenführungen frei von Verunreinigungen sind und dass die Pins der Karten-Backplane-Buchse vollständig gerade und unbeschädigt sind.
3
Richten Sie die Kartenkanten vorsichtig an den Führungsschienen des Steckplatzes aus und drücken Sie die Karte fest hinein, bis sie vollständig im Backplane-Steckverbinder sitzt. Sichern Sie die Haltevorrichtungen des Moduls.
4
Schließen Sie den FTA-Kabelbaum wieder an, stellen Sie die Eingangsspannung wieder her und führen Sie die standardmäßige Punkt-zu-Punkt-Diagnoseprüfung über das Supervisor-Terminal durch.
