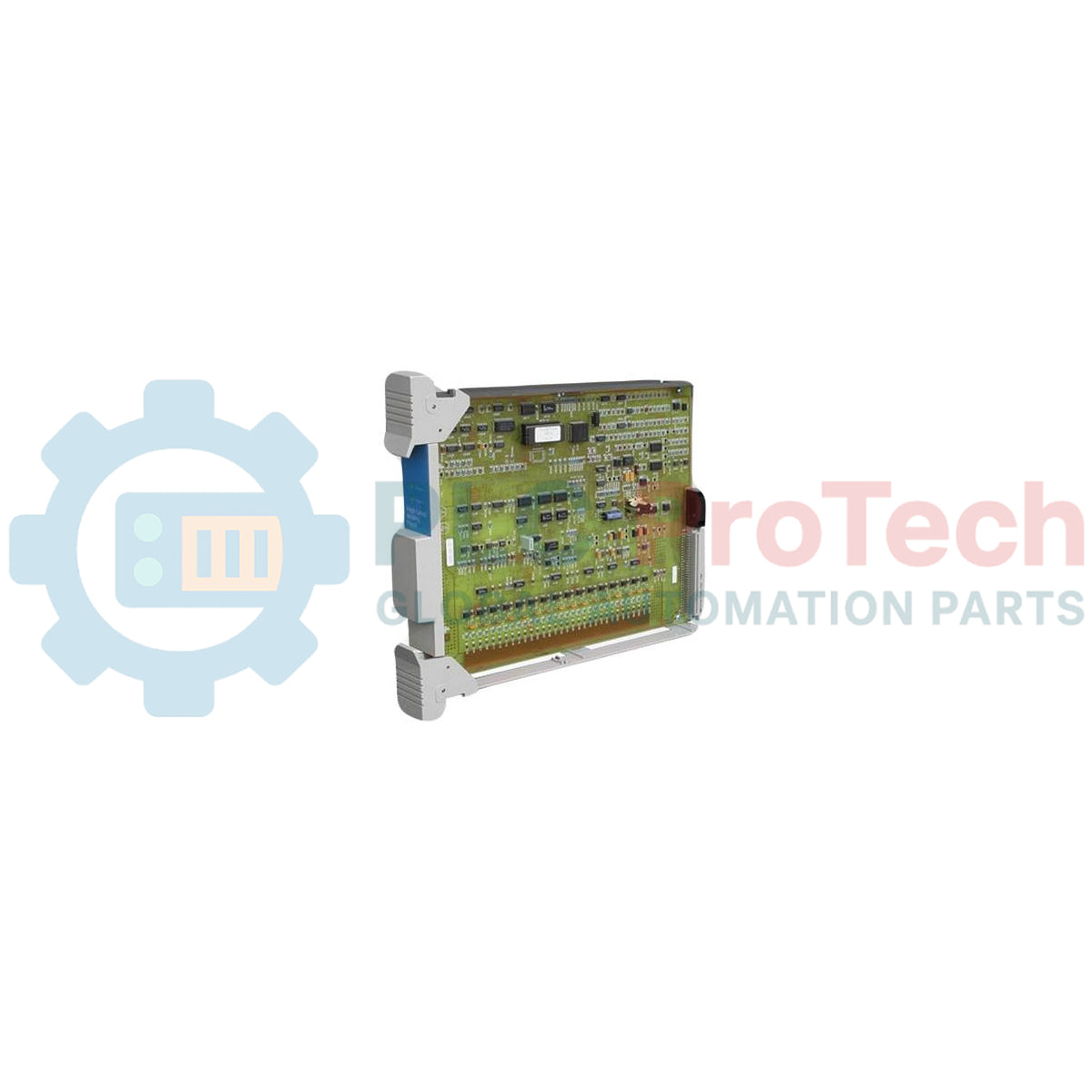

Honeywell 51304754-100 MU-PAIH03 TDC 3000 Analogeingangsprozessor für hohe Signalpegel

SKU 51304754-100

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Honeywell
Produkt-Nr.: 51304754-100
Herkunftsland:Vereinigte Staaten
Produkttyp: DCS-E/A-Module
Zahlung: T/T, Western Union
Gewicht: 500g
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

Für die Verarbeitung analoger Signale mit hohem Pegel innerhalb der älteren Honeywell-TDC-3000- und TPS-Prozessmanager-Leitarchitekturen dient der Honeywell 51304754-100 (Modulbezeichnung MU-PAIH03) als dedizierter High-Level-Analog-Eingangsprozessor (HLAI). Diese Karte führt eine hochdichte Signalaufbereitung, Analog-Digital-Umwandlung und sichere Buskommunikation für kritische Prozessmesskreise aus. Diese spezifische Baugruppe wurde für Umgebungen mit kontrollierten atmosphärischen Bedingungen entwickelt und ist eine Hardwareversion ohne Schutzlackbeschichtung, die nach strengen technischen OEM-Toleranzen gefertigt wurde.

Merkmale

Verwaltet bis zu 16 analoge Eingangskanäle pro Karte.
Stellt eine störungsfreie serielle Kommunikation mit den High-Level-Analog-Eingangs-Feldanschlussbaugruppen (FTAs) her.
Führt eine Filterung der Signale auf Hardwareebene durch, um hochfrequentes Rauschen aus dem Feld zu eliminieren.
Integriert Onboard-Diagnosefunktionen zur kontinuierlichen Selbstprüfung der Komponenten.
Bietet eine übersichtliche Status-LED-Anzeige auf der Frontplatte zur schnellen Fehlerbehebung.

Anwendungen

Ältere verteilte Honeywell-TDC-3000- und TPS-Leitsysteme (DCS).
Kontinuierliche Prozessüberwachung in Raffinerien sowie Chemie- und petrochemischen Anlagen.
Schnittstellenverarbeitung für Durchflussmessumformer, Füllstandssensoren und Druckmesskreise.

Technische Spezifikationen

Parameter	Spezifikationswert
Hersteller	Honeywell
Teilenummer (SKU)	51304754-100
Modellnummer	MU-PAIH03
Modultyp	High-Level-Analog-Eingangsprozessor (HLAI)
Eingangskanäle	16 Kanäle
Signaleingangsbereich	1 bis 5 VDC (oder 4 bis 20 mA über 250-Ohm-Abschlusswiderstände an der FTA)
Schutzlackbeschichtung	Nein (nicht beschichtet)
Konformität	CE-konform
Betriebstemperatur	0 bis 60 °C
Versandgewicht (berechnet)	3,0 kg (6,61 lbs)

Verbindungen und Schnittstellen

Schnittstellenkomponente	Beschreibung / Funktion
I/O-Link-Stecker	Stellt über das I/O-Link-Kabel direkt eine Verbindung her, um Daten an die High-Level-Analog-Eingangs-FTA zu übertragen.
Rückwandplatinenstecker	Verbindet sich mit der Rückwandplatine des Kartenrahmens für redundante 24-VDC-Stromversorgung und Kommunikation.

Empirische Erkenntnisse aus dem Engineering

Alternative Modelle und Kompatibilität: Das 51304754-100 (MU-PAIH03) ist ein nicht konform beschichtetes Modul. Wenn Ihr System in Umgebungen mit korrosiven Elementen wie Schwefelwasserstoff (H2S), Chlor oder hoher relativer Luftfeuchtigkeit eingesetzt wird, müssen Sie es durch die konform beschichtete Variante (MC-PAIH03, Teilenummer 51304754-150 / 51304754-200) ersetzen, um eine beschleunigte Korrosion der Leiterbahnen zu vermeiden.

Typische Anwendungsprobleme und technische Hinweise: Da dieser Prozessor auf einer passiven Spannungsmessung basiert, wandelt er 4- bis 20-mA-Messumformerschleifen über präzise 250-Ohm-Shunt-Widerstände, die direkt auf der Field Termination Assembly (FTA) angeordnet sind, in ein 1- bis 5-VDC-Signal um. Wenn die Kanalgruppe einer gesamten Karte Offsetwerte aufweist, überprüfen Sie die gemeinsame Masse-Referenz der FTA und stellen Sie sicher, dass das Widerstandsnetzwerk nicht abgedriftet ist.

Tipps zu Inbetriebnahme und Verdrahtung: Stellen Sie sicher, dass das vom Backplane-Anschluss des Kartenrahmens zur FTA verlaufende mehradrige E/A-Verbindungskabel vollständig befestigt und abgeschirmt ist. Lockere Steckverbinderschrauben sind eine häufige Ursache für sporadische Kanalfehler und Ausfälle von Sensoren in offenen Stromkreisen in stark vibrierenden Schalttafeln von Kontrollräumen.

Installationsrichtlinien

KRITISCHER WARNHINWEIS

Stellen Sie vor dem Einsetzen oder Herausziehen des HLAI-Moduls sicher, dass die Stromversorgung des E/A-Steckplatzes ordnungsgemäß gehandhabt wird. Das Einsetzen unter Spannung (Hot-Swapping) darf nur im Rahmen streng kontrollierter Wartungsprotokolle vor Ort durchgeführt werden. Erden Sie sich vor dem Berühren der Leiterplattenkomponenten mit einem ESD-Handgelenkband.

1

Überprüfen Sie, dass der Zielsteckplatz im E/A-Kartenrahmen des Process Managers sauber und frei zugänglich ist und dem HLAI-Konfigurationsparameter in Ihrer Systemsoftware entspricht.

2

Richten Sie die Leiterplatte an den oberen und unteren Kartenführungen des Kartenrahmens aus und schieben Sie sie langsam nach innen, bis die Backplane-Steckverbinder fest sitzen.

3

Befestigen Sie die Halteschrauben der Karte, um die Baugruppe gegen Vibrationen zu sichern und eine dauerhafte Kontinuität der Masseverbindung zu gewährleisten.

FAQ

Was ist der Unterschied zwischen den Modellen MC-PAIH03 und MU-PAIH03?

Der MC-PAIH03 ist ein Prozessormodul mit Schutzbeschichtung für Umgebungen mit aggressiven, korrosiven chemischen Verunreinigungen. Der MU-PAIH03 (51304754-100) ist nicht mit einer Schutzbeschichtung versehen und für saubere, klimatisierte Schaltschränke vorgesehen.

Unterstützt die Karte 51304754-100 direkt 4–20-mA-Eingänge?

Ja, allerdings muss die zugehörige Field Termination Assembly (FTA) mit 250-Ohm-Shunt-Widerständen ausgestattet sein, um die 4–20-mA-Stromschleifen in die vom Prozessor gemessenen 1–5-VDC-Signale umzuwandeln.

Wie viele Eingangskanäle werden vom MU-PAIH03 unterstützt?

Dieser Prozessor für Analogeingänge mit hohem Signalpegel unterstützt bis zu 16 analoge Eingangskanäle.
