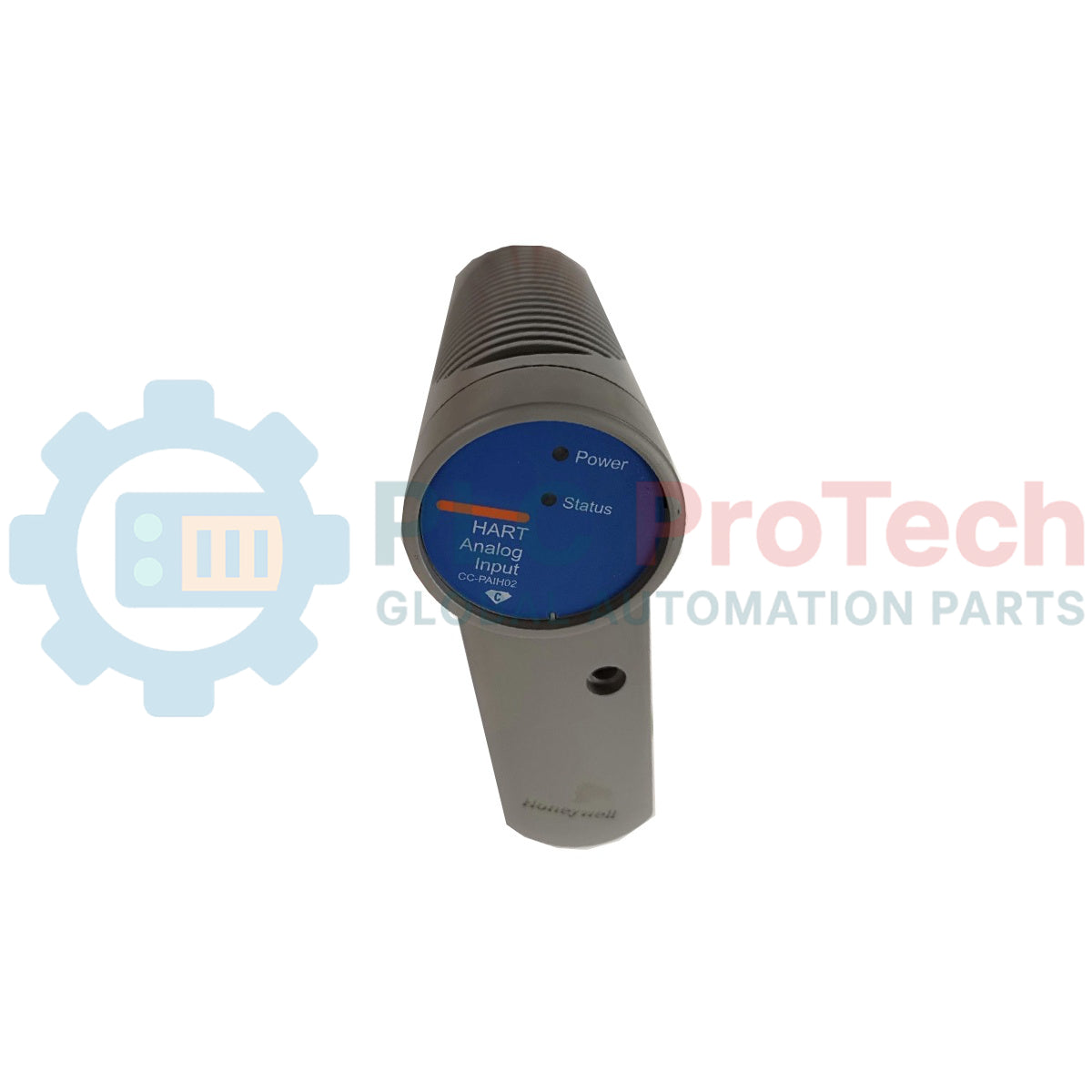

Honeywell CC-PAIH02 Serie C300 HART Analog-Eingangsmodul

Beschreibung

Der CC-PAIH02 wurde für die nahtlose Integration in die Honeywell-Experion-PKS-C300-Controllerplattform entwickelt und dient als hochdichtes, HART-fähiges Analogeingangsmodul. Dieses I/O-Modul der Serie 8 verarbeitet wichtige analoge Signale von Feldtransmittern und ermöglicht gleichzeitig eine bidirektionale digitale HART-Kommunikation. Durch das Auslesen sekundärer Variablen und Diagnosedaten aus intelligenten Feldgeräten unterstützt das Modul umfassendes Anlagenmanagement und vorausschauende Wartungsabläufe, ohne dass zusätzliche Hardware erforderlich ist.

Die Konfiguration des CC-PAIH02 umfasst 16 massebezogene Analogeingangskanäle für die Anbindung an 4-20-mA-Stromschleifen oder standardmäßige Spannungssignale. Das Modul im Formfaktor der Serie 8 wird direkt auf die zugehörige Input Output Termination Assembly (IOTA) montiert, wodurch der Platzbedarf im Schaltschrank optimiert und die Feldverdrahtung vereinfacht wird. Dieses robuste Industriedesign bietet eine zuverlässige Signaltrennung, eine hochauflösende Analog-Digital-Wandlung und eine kontinuierliche Schleifenstromversorgung für standardmäßige Zweileiter-Transmitter.

Merkmale

• HART-Protokoll-Durchleitung: Unterstützt die gleichzeitige Übertragung analoger Prozessvariablen und digitaler HART-Diagnosedaten für eine fortschrittliche Anlagenüberwachung.
• Hochdichte Architektur: Integriert 16 massebezogene Analogeingangskanäle in einem einzigen platzsparenden Modul der Serie 8.
• Hot-Swap-fähiges Design: Ermöglicht den Online-Austausch des Moduls unter Spannung, ohne den Prozessbetrieb oder aktive Regelkreise zu unterbrechen.
• Erweiterte Diagnosefunktionen: Kontinuierliche interne Selbsttests, Erkennung von Leitungsunterbrechungen und Statusüberwachung auf Kanalebene.
• Galvanische Trennung: Schützt die Elektronik des Leitsystems vor elektrischen Störungen und transienten Überspannungen auf der Feldseite.

Anwendungen

• Öl- und Gasraffinerien sowie petrochemische Verteilungsnetze.
• Kontinuierliche Prozessüberwachung in Chemieanlagen.
• Mess- und Steuerungstechnik in Kraftwerken sowie Integration von Regelkreisen.
• Telemetrieüberwachung in Wasser- und Abwasseraufbereitungsanlagen.

Technische Daten

Installationsrichtlinien

Der CC-PAIH02 muss auf einer kompatiblen Input Output Termination Assembly (IOTA) der Serie 8 installiert werden. Stellen Sie sicher, dass die IOTA vor der Montage des Moduls ordnungsgemäß mit der gemeinsamen Erdungsebene des Schaltschranks verbunden ist. Befestigen Sie das Modul mithilfe der integrierten Befestigungsschrauben auf der IOTA, um einen sicheren elektrischen Kontakt und mechanische Stabilität zu gewährleisten. Für ein optimales Wärmemanagement müssen die empfohlenen Belüftungsabstände innerhalb des C300-Controllergehäuses eingehalten werden. Befolgen Sie beim Umgang mit dem Modul stets die standardmäßigen ESD-Schutzmaßnahmen (Schutz vor elektrostatischer Entladung).
