Beschreibung

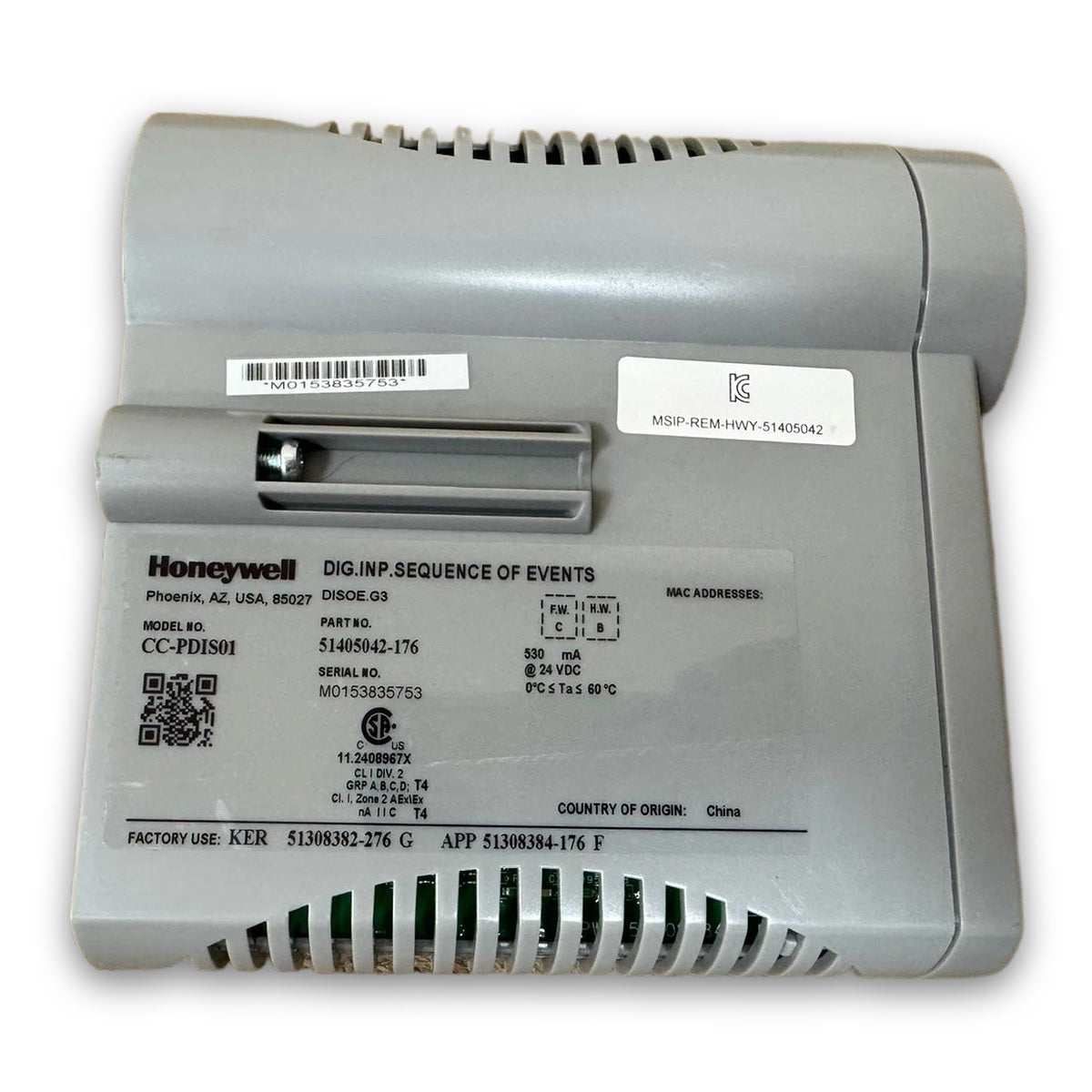

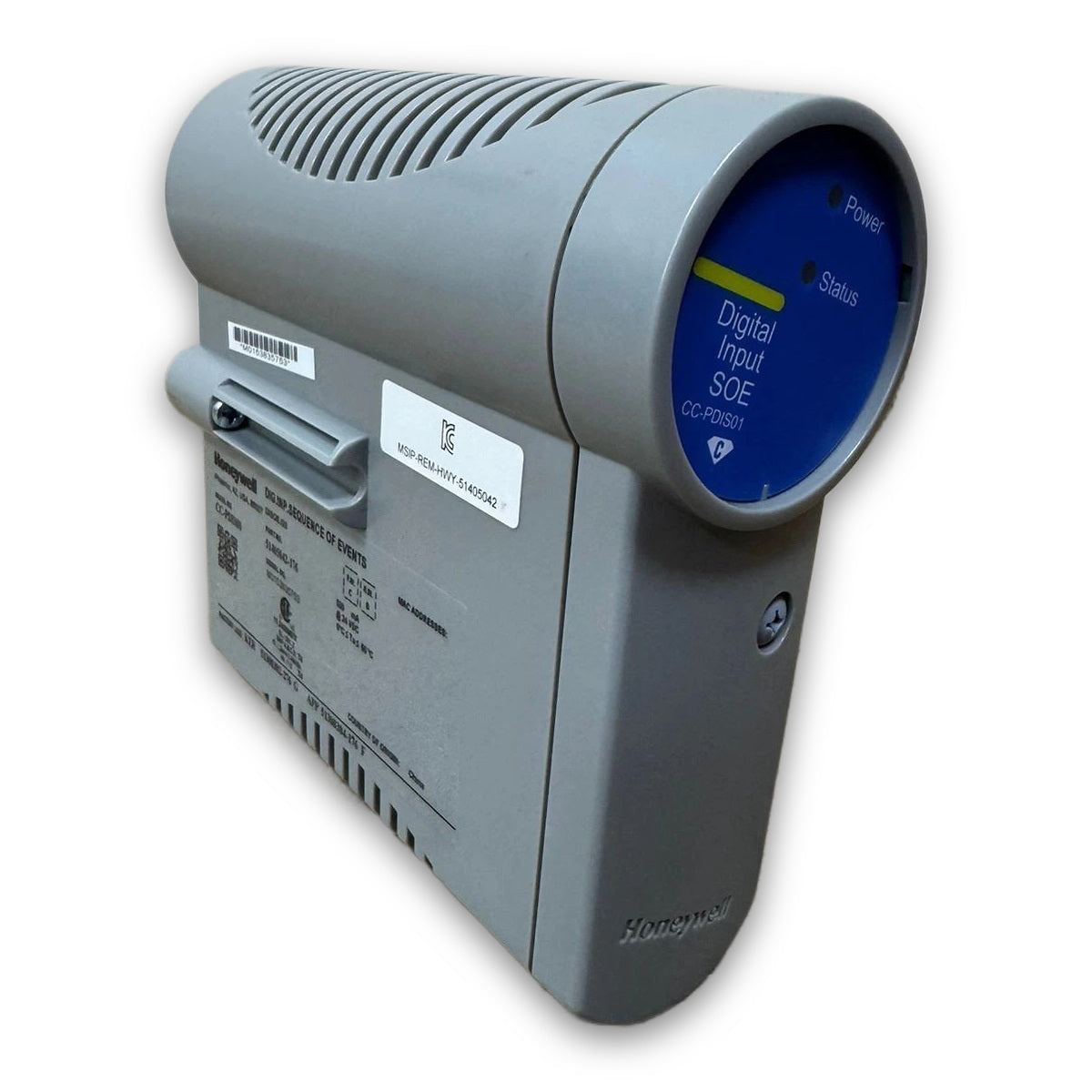

Das Honeywell CC-PDIS01 (Teilenummer: 51405042-176) ist ein spezialisiertes Series-C-Niederspannungs-Digitaleingangsmodul, das für die hochdichte und zuverlässige Signalüberwachung innerhalb der Experion-PKS-Steuerungsarchitektur entwickelt wurde. Als zentrale Komponente der Series-C-I/O-Familie ist dieses Modul für die Anbindung digitaler Feldsignale an den C300-Controller ausgelegt und liefert wichtige Statusrückmeldungen für Prozessautomatisierungs- und industrielle Steuerungsanwendungen.

Das Modul unterstützt 32 digitale Eingangskanäle und ermöglicht dadurch eine effiziente I/O-Dichte in platzbeschränkten Schaltschränken. Es ist für die nahtlose Integration in die Experion-PKS-Series-C-Plattform konzipiert und verwendet denselben Standardformfaktor sowie dieselbe gemeinsame Montageinfrastruktur wie andere Systemkomponenten. Das Modul nutzt erweiterte Diagnosefunktionen zur Sicherstellung der Prozessintegrität und ermöglicht die Echtzeitüberwachung sowie die schnelle Erkennung des Feldgerätestatus oder potenzieller Eingangsstörungen.

Funktionen

• Hohe I/O-Dichte: Unterstützt 32 unabhängige digitale Eingangskanäle, optimiert den Platz im Schaltschrank und reduziert den Hardwarebedarf.
• Systemintegration: Vollständig kompatibel mit dem C300-Controller und unterstützt standardmäßige I/O-Link-Topologien sowie die Konfiguration auf Systemebene.
• Zuverlässige Diagnose: Bietet umfassende Diagnosefunktionen auf Modul- und Kanalebene, um die betriebliche Transparenz und die Wartungseffizienz zu erhöhen.
• Series-C-Architektur: Behält den einheitlichen Series-C-Formfaktor bei und ermöglicht dadurch eine standardisierte Installation, Verdrahtung und Kompatibilität mit der I/O-Termination Assembly (IOTA).
• Flexible Konfiguration: Unterstützt die lokale Softwarekonfiguration und ermöglicht eine schnelle Inbetriebnahme sowie eine einfache Anpassung der Steuerungsstrategien innerhalb der Experion-Umgebung.

Anwendungen

• Prozessautomatisierung: Ideal zur Überwachung von Feldschaltern, Grenzwertsensoren und diskreten Statusanzeigen in Prozessfertigungsumgebungen geeignet.
• Steuerung auf Maschinenebene: Bindet umfangreiche digitale Eingangsfelder an und liefert zuverlässige Rückkopplungen für automatisierte Maschinen und Montageanlagen.
• Überwachung auf Systemebene: Dient als grundlegende Komponente für die sicherheitsbezogene Statusüberwachung und betriebliche Verriegelungen innerhalb des Experion-PKS-Systems.

Technische Daten

Installationsrichtlinien

1. Hardware überprüfen: Vergewissern Sie sich vor Beginn der Installation, dass die Modellnummer CC-PDIS01 und die Teilenummer 51405042-176 den Anforderungen Ihres Systems entsprechen.
2. Komponenten prüfen: Führen Sie eine Sichtprüfung des Moduls und der zugehörigen IOTA auf Anzeichen von Transportschäden, verbogenen Pins oder Verschmutzungen durch.
3. Montage: Stellen Sie sicher, dass die IOTA ordnungsgemäß am Systemträger installiert ist, und montieren Sie anschließend das Digitaleingangsmodul gemäß der standardmäßigen Series-C-Montagereihenfolge auf der IOTA.
4. Verdrahtung überprüfen: Stellen Sie sicher, dass alle Feldleitungen an den vorgesehenen IOTA-Anschlüssen aufgelegt sind. Vergewissern Sie sich, dass Schirmung und Erdung gemäß den üblichen Verfahren der industriellen Instrumentierung ausgeführt sind, um elektrische Störeinflüsse zu vermeiden.
5. Stromversorgung prüfen: Überprüfen Sie die Spannungspegel auf der Rückwandplatine oder dem Stromversorgungsbus, bevor Sie das Modul mit Spannung versorgen.
6. Inbetriebnahme: Führen Sie nach dem Anschließen einen Schleifentest durch, um die Statusänderung jedes digitalen Kanals im Experion Control Builder zu überprüfen. Stellen Sie dabei sicher, dass die Signale korrekt zugeordnet und in der Überwachungsumgebung angezeigt werden.

Konfiguration / Inbetriebnahme / Austausch

• Konfiguration: Die gesamte Konfiguration des CC-PDIS01 sollte im Experion Control Builder erfolgen. Stellen Sie sicher, dass Kanalparameter wie Tag-Namen und Filteroptionen vor der Instanziierung festgelegt werden.

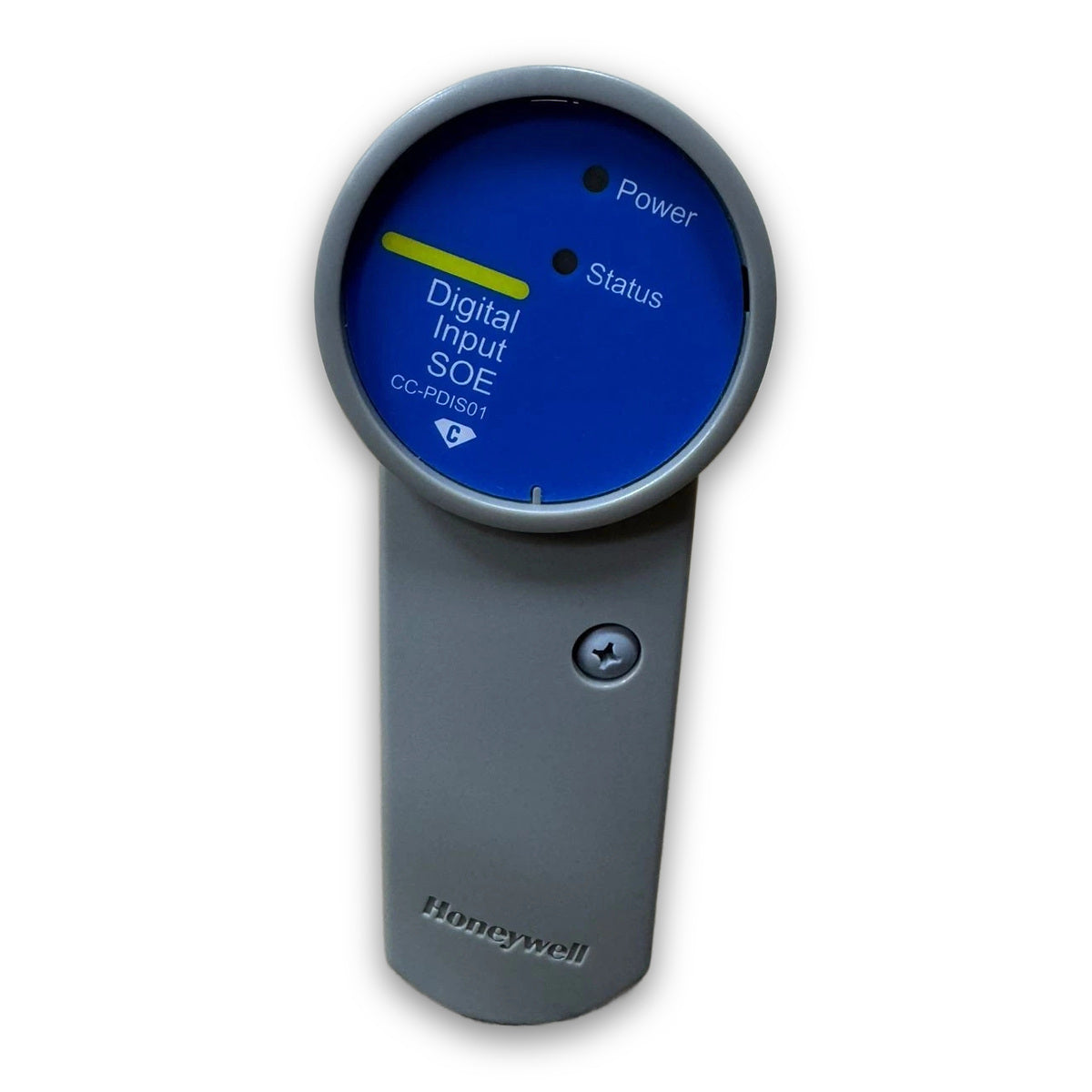

• Inbetriebnahme: Überprüfen Sie bei der Inbetriebnahme, ob die LEDs des Moduls den korrekten Betriebszustand anzeigen, beispielsweise eine aktive Kommunikation mit dem IOLINK. Bestätigen Sie, dass die digitalen Eingangszustände in den Systemanzeigen während der physischen Betätigung der Feldgeräte korrekt aktualisiert werden.
• Austausch: Beachten Sie beim Austausch des Moduls unter Spannung die üblichen Sicherheitsverfahren für Arbeiten an unter Spannung stehenden industriellen Steuerungsanlagen. Stellen Sie sicher, dass das Ersatzmodul über die kompatible Hardware-Revision verfügt, und überprüfen Sie die Konfiguration nach dem Einsetzen, damit sich der Controller automatisch wieder mit der neuen Hardware synchronisieren kann.
