Hersteller: Honeywell
Produkt-Nr.: CC-TCF901
Herkunftsland:Vereinigte Staaten
Produkttyp: SPS-I/O-Anschlussbaugruppen
Zahlung: T/T, Western Union
Gewicht: 2000g
Abmessungen: 16,5 cm × 14,5 cm × 10,0 cm
Versandhafen: Xiamen
Garantie: 12 Monate

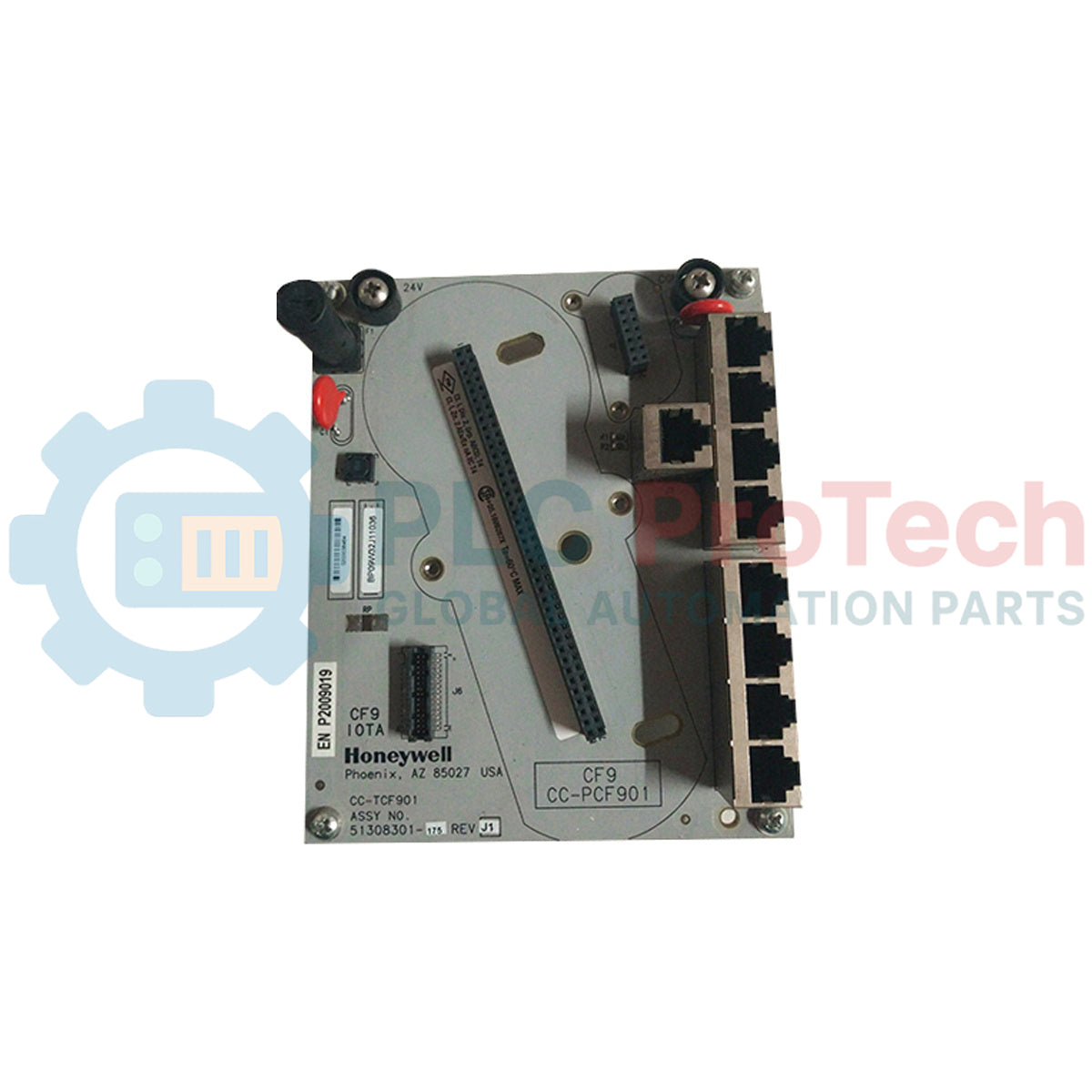

Die für sichere physische Terminierung und eine robuste fehlertolerante Leitungsführung in Experion-C300-Steuerungsnetzwerken ausgelegte Honeywell CC-TCF901 ist eine hochintegre 9-Port-Control-Firewall-Input-Output-Termination-Assembly (IOTA). Diese Einheit stellt die grundlegende Backplane-Schnittstelle für das aktive CC-PCF901-Control-Firewall-Modul bereit und trennt den Datenverkehr im Schaltschrank vom übergeordneten Steuerungsnetzwerk. Durch die Integration dedizierter physischer Anschlussverbindungen für Fault Tolerant Ethernet (FTE) schützt diese Baugruppe lokale Kommunikationsschleifen der Steuerungen vor Broadcast-Stürmen und unbefugtem Netzwerkzugriff. Die Hardwarearchitektur verfügt über eine integrierte 24-VDC-Stromverteilung, die angeschlossene Module direkt über die Backplane-Verbindungen versorgt und dadurch redundante externe Klemmenblöcke im Schaltschrank überflüssig macht.
| Spezifikationsparameter | Wert / Detail |
|---|---|
| Hersteller | Honeywell |
| Modell- / Teilenummer | CC-TCF901 |
| Produktserie | Experion Serie C |
| Modultyp | 9-Port Control Firewall IOTA (Input Output Termination Assembly) |
| RJ-45-Ethernet-Ports | Insgesamt 9 Ports (8 FTE-Ports für Controller/FIMs, 1 FTE-Uplink-Port) |
| Nennbetriebsspannung | 24 VDC |
| Maximale Stromversorgungsleistung | 0,30 A (300 mA) bei 24 VDC |
| Unterstützte Glasfasermodule | Ca-FSMx01 (Singlemode), Ca-FMMx01 (Multimode) |
| Kompatibles Firewall-Modul | CC-PCF901 Control Firewall Module |
| Betriebstemperaturbereich | 0 bis 60 °C |
| Ursprungsland | Vereinigte Staaten |
| Versandgewicht (berechnet) | 2,0 kg |
| Abmessungen der Verpackung (berechnet) | 16,5 cm x 14,5 cm x 10,0 cm |
| Steckverbinder / Klemme | Funktionale Stromkreiszuordnung |
|---|---|
| Ports 1 bis 8 (RJ-45) | Nachgeschaltete Knoten (C300-Controller und Feldbus-Schnittstellenmodule) |
| Port 9 (RJ-45) | Dedizierter FTE-Uplink zum übergeordneten Anlagen-LAN / Netzwerk-Switch |
| 24-V-DC-Klemmen | Eingang der primären und redundanten internen Stromschiene zur Versorgung der aktiven Firewall-Karte |
| Gehäuseerdung | Erdungsverbindung mit niedriger Impedanz zur Kupfer-Haupterdungsschiene des Schaltschranks |
Der CC-TCF901 ist mechanisch codiert und nimmt ausschließlich das aktive CC-PCF901-Control-Firewall-Modul auf. Überprüfen Sie stets, dass die Firmware Ihres aktiven Moduls (Experion-Systemrelease) mit den spezifischen Hardwareversionen der Basisplatte übereinstimmt, um Initialisierungsfehler beim Austausch unter Spannung zu verhindern. Versuchen Sie nicht, standardmäßige Honeywell-Series-C-I/O-Module ohne Firewall auf dieser Baugruppe zu montieren, da interne Codierstifte eine fehlerhafte Verbindung verhindern.
Um die vollständige Fault-Tolerant-Ethernet-(FTE)-Funktionalität aufrechtzuerhalten, überprüfen Sie, dass die gelben und grünen STP/UTP-Kabel mit den vorgesehenen redundanten Pfaden verbunden sind. Eine standardisierte Anschlussstruktur (z. B. Ports 1–4 für das gelbe Segment und Ports 5–8 für das grüne Segment) erleichtert Prüfungen der Schaltschranktopologie. Verlegen Sie die Kabel ordentlich und vermeiden Sie die unmittelbare Nähe zu Wechselstromleitungen von Motorstartern mit hohen Strömen, da diese Störungen in ungeschirmten RJ-45-Anschlusskabeln induzieren können.
Achten Sie beim Anschließen von Glasfaser-Medienkonvertermodulen an den CC-TCF901 stets auf saubere Glasfaserverbindungen. Staubverunreinigungen sind die häufigste Ursache für Paketverluste auf dem Uplink der übergeordneten Steuerung (Port 9). Verwenden Sie ein Glasfaser-Reinigungsset, um die optischen Flächen vor dem Einsetzen in die Empfängersteckplätze des Ca-FSMx01 oder Ca-FMMx01 abzuwischen.
KRITISCHER SICHERHEITSHINWEIS
Trennen Sie alle primären und redundanten 24-VDC-Stromquellen, die die Rückwandplatine des Schaltschranks versorgen, und schalten Sie sie vollständig spannungsfrei, bevor Sie Installations-, Demontage- oder Änderungen an der Anschlussführung des CC-TCF901-Basis-IOTA vornehmen. Eine unzureichende Trennung der Stromversorgung kann transiente Lichtbögen verursachen, die möglicherweise zu Systemblockaden an benachbarten C300-Controllern oder zur Beschädigung empfindlicher aktiver Kommunikationsmodule führen.
Befestigen Sie den CC-TCF901-IOTA-Träger sicher am Montagekanal oder an der DIN-Schiene des Schaltschranks. Stellen Sie eine ordnungsgemäße Erdung über die Trägeroberfläche zur Rückwand des Schaltschranks sicher.
Überprüfen Sie die Durchgängigkeit der Erdung. Verbinden Sie ein Kupfer-Erdungskabel mit großem Querschnitt vom vorgesehenen Erdungsbolzen an der IOTA mit der gemeinsamen Erdungsschiene des Gehäuses.
Schließen Sie die primären und redundanten 24-VDC-Stromversorgungsleitungen direkt an die Stromeingänge der Trägerplatte an und achten Sie strikt auf die Polarität.
Schließen Sie Standard-RJ-45-Ethernetkabel von den C300-Controllern oder FIM-Einheiten im Schaltschrank an die Ports 1 bis 8 an. Verbinden Sie das FTE-Uplink-Kabel der übergeordneten Steuerung mit Port 9.
Richten Sie das aktive CC-PCF901-Control-Firewall-Modul sorgfältig aus und verbinden Sie es mit dem mehrpoligen Steckverbinder an dieser CC-TCF901-Basis. Ziehen Sie anschließend die Befestigungselemente sicher fest.
