Beschreibung

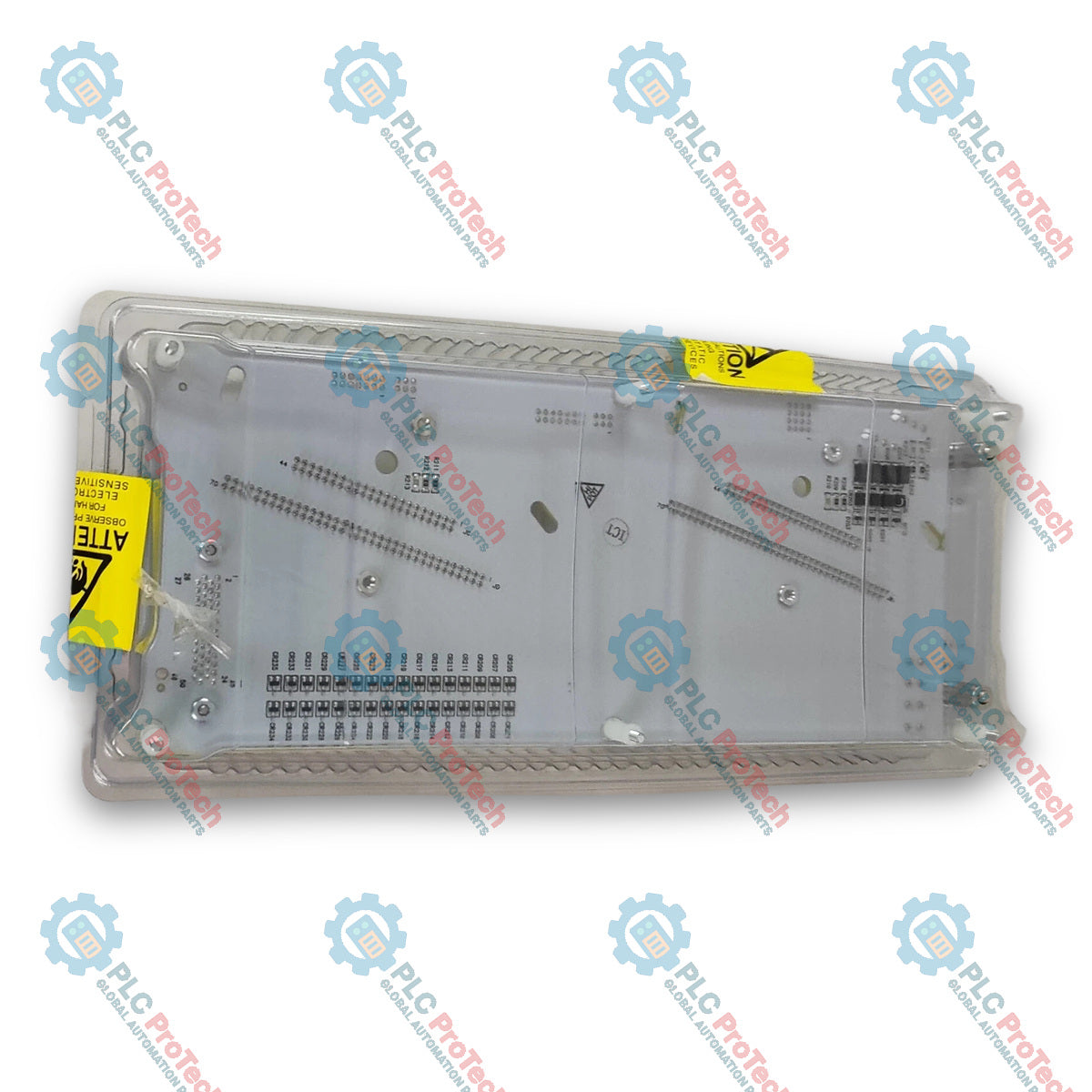

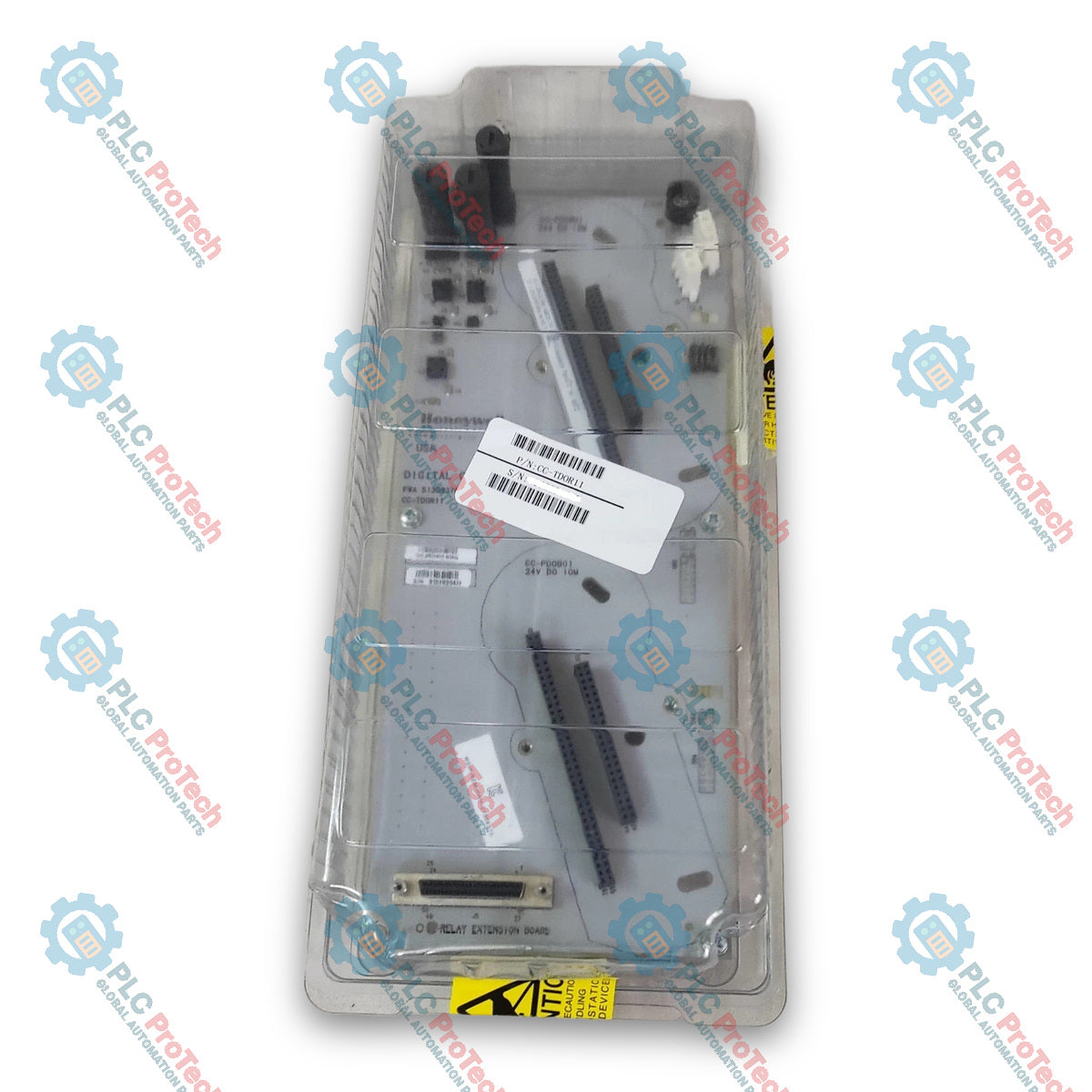

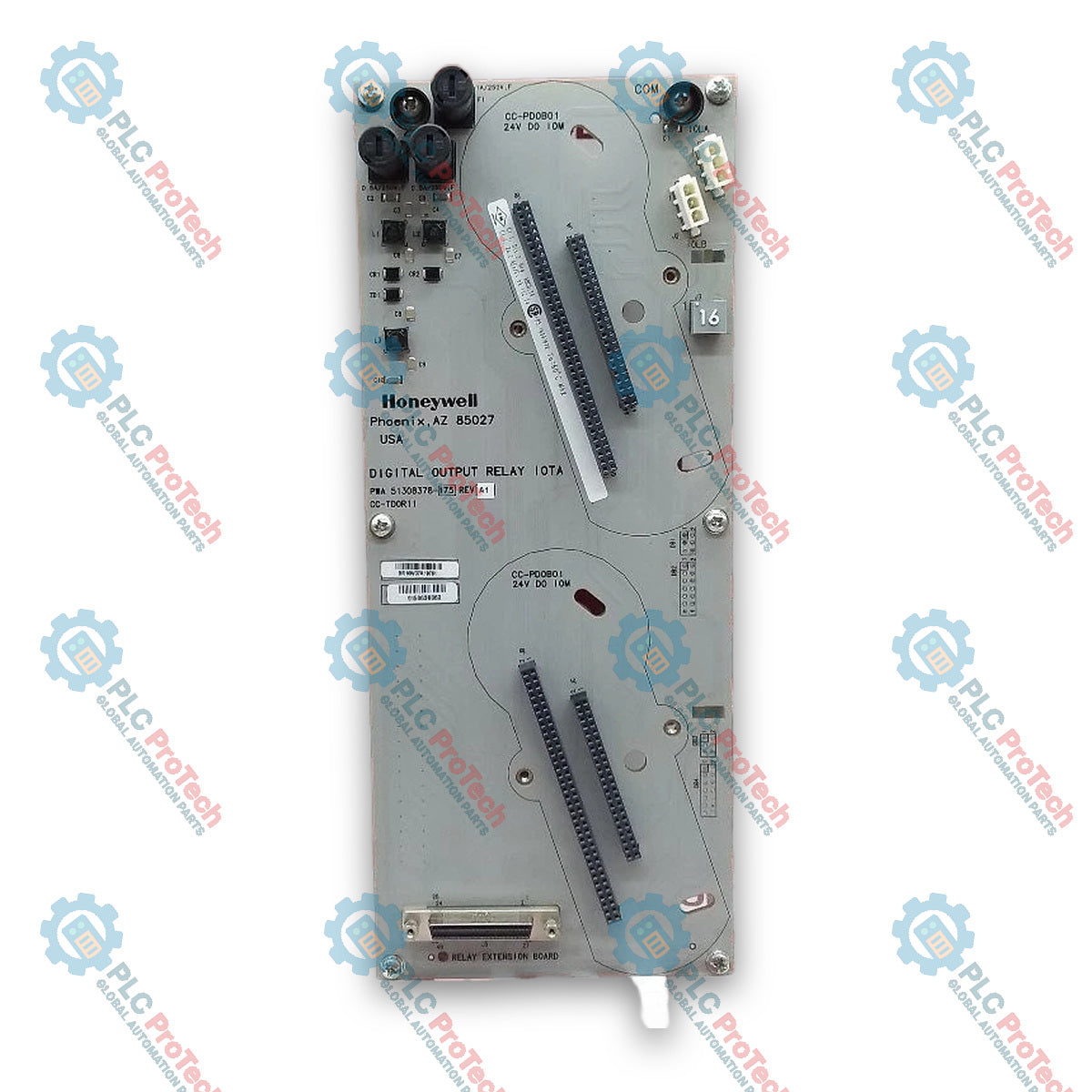

Die Honeywell CC-TDOR11 (Teilenummer 51308378-175 Rev A1) ist eine 12-Zoll-Redundant Digital Output Relay Input Output Termination Assembly (IOTA) für das Prozessautomatisierungssystem Honeywell Experion Series C. Als integrale Feldanschlussplattform für die Architektur des C300 Controllers stellt sie den physischen Anschlusspunkt, die Signalführung und die Stromverteilung für 32-kanalige digitale Ausgangsrelaisfunktionen bereit. Durch die Kombination von Feldverdrahtungsanschlüssen und der Montage elektronischer Module in einer einzigen chassislosen Bauform macht die CC-TDOR11 separate Kartenkäfige oder Rack-Chassis in Schaltschrankanordnungen überflüssig.

Ausgestattet mit Schutzlack beschichteten Leiterplatten (gekennzeichnet durch das Präfix CC) bietet die Honeywell CC-TDOR11 einen hohen Umweltschutz gegen aggressive, korrosive oder industrielle Atmosphären mit Schadstoffen. Die IOTA arbeitet mit dem digitalen Ausgangsmodul CC-PDOB01 zusammen, um bis zu 32 galvanisch getrennte potenzialfreie Kontakte anzusteuern (Form A SPST/NO oder Form B SPST/NC, per Jumper für jeden Kanal auswählbar). Sie wurde für hochzuverlässige Prozesssteuerungsanwendungen entwickelt und unterstützt redundante Zweikanalkonfigurationen, um eine unterbrechungsfreie Schaltausführung an kritischen Stellgliedern sicherzustellen.

Funktionen

• Redundante Architektur: Dient als 12-Zoll-redundante IOTA-Baugruppe und ermöglicht hochverfügbare digitale Ausgangsfunktionen in Verbindung mit Steuerungshardware der Serie C.
• Chassis-loser Formfaktor der Serie C: Das Direktmontagedesign vereint Feldanschlüsse und Modulschnittstelle in einer kompakten Anordnung und macht zusätzliche Rack-Chassis-Hardware überflüssig.
• 32-Kanal-Relais-Schnittstelle: Unterstützt 32 galvanisch getrennte digitale Feldausgänge mit potenzialfreien Kontakten der Form A (Schließer) oder Form B (Öffner), die per Kanal-Jumper ausgewählt werden können.
• Schutz durch Schutzlackbeschichtung: Verfügt über werkseitig mit Schutzlack beschichtete Leiterplattenbaugruppen für erhöhte Widerstandsfähigkeit in rauen chemischen und industriellen Umgebungen.
• Großer Lastspannungs- und Schaltbereich: Ermöglicht die Schaltsteuerung von Lasten bis zu 250 VAC (RMS) oder 125 VDC in industriellen Feldkreisen mit ohmschen und induktiven Lasten.
• Hohe galvanische Trennung: Bietet eine elektrische Trennung von 1500 VAC RMS oder ±1500 VDC zwischen der Feldschaltung und der internen Systemlogik.

Anwendungen

• Umschaltung prozessnaher Stellglieder: Verbindung von C300-Steuerungssystemen mit Koppelrelais, Magnetventilen, Motorstartern und Feldmeldepanels.
• Notabschaltung (ESD) & Sicherheitsverriegelungen: Ausführung der diskreten Leistungskontakttrennung und fehlersicheren Relaisumschaltung in kritischen Sicherheitsabschaltkreisen.
• Hochspannungs-Lasttrennung: Galvanische Trennung empfindlicher 24-VDC-Elektronik von AC/DC-Feldgeräten mit hoher Spannung.
• Industrieanlagenautomatisierung: Einsatz in kontinuierlich betriebenen Prozessanlagen, einschließlich chemischer Raffinerien, Energieerzeugung, Öl- und Gasverarbeitung sowie industrieller Versorgungsanlagen.

Technische Daten

Allgemein

Ausgangsfunktionen & Relaiskontakte

Trennung & elektrischer Schutz

Anschlüsse / Schnittstellen

Installationsrichtlinien

1. Inspektion vor der Installation: Überprüfen Sie die Teilenummer (51308378-175 Rev A1) und kontrollieren Sie die Baugruppe vor der Montage im Schaltschrank auf physische Schäden.
2. Montage: Befestigen Sie die 12 Zoll große CC-TDOR11-IOTA auf dem Standardträgerkanal der Serie C im Schaltschrank. Sorgen Sie für ausreichenden Abstand zum Einstecken des Moduls und zur Führung der Feldverdrahtung.
3. Auswahl der Kontaktform: Konfigurieren Sie vor dem Anschluss des Feldes die Kanalsteckbrücken am IOTA, um für jeden einzelnen Ausgangskanal entweder den Betrieb als Form A (Schließer) oder Form B (Öffner) auszuwählen.
4. Anschluss der Feldverdrahtung: Schließen Sie die Feldschaltleitungen an die vorgesehenen IOTA-Klemmen an. Stellen Sie sicher, dass die Feldversorgungsspannungen 250 VAC RMS bzw. 125 VDC nicht überschreiten.
5. Überprüfung von Erdung und Isolation: Stellen Sie sicher, dass die Feldverdrahtung die Anforderungen an die galvanische Trennung (bis zu 1500 VAC RMS / ±1500 VDC) zwischen externen Stromquellen und dem Systembezug erfüllt.
6. Einsetzen des Moduls: Setzen Sie das Digitalausgangsmodul vorsichtig auf die IOTA-Anschlussleiste, bis es vollständig eingerastet ist.

Empfehlungen für Inbetriebnahme und Austausch

• Sicherung von Parametern und Konfiguration: Speichern Sie die Konfigurationen der Regelstrategien in Experion PKS, bevor Sie IOTA-Hardware austauschen oder aufrüsten.
• Hinweis zum Schalten niedriger Signalpegel: Wenn ein Relaiskontaktkanal zuvor Hochspannungs- oder Hochstromlasten geschaltet hat, darf derselbe Kanal aufgrund möglicher Veränderungen der Kontaktoberfläche nicht für das Schalten niedriger Signalpegel (5 VDC / 10 mA) wiederverwendet werden.
• Prüfung der redundanten Umschaltung: Überprüfen Sie vor dem Aktivieren der Ausgangskanäle die reibungslose redundante Umschaltung zwischen beiden Modulsteckplätzen unter nominalen 24-VDC-Versorgungsbedingungen.
• Wartungsprüfungen: Führen Sie regelmäßig Funktionstests der Kontakte durch, um die mechanischen Schaltzyklen der Kontakte bei Betrieb mit hoher induktiver Last zu überwachen.
