Honeywell

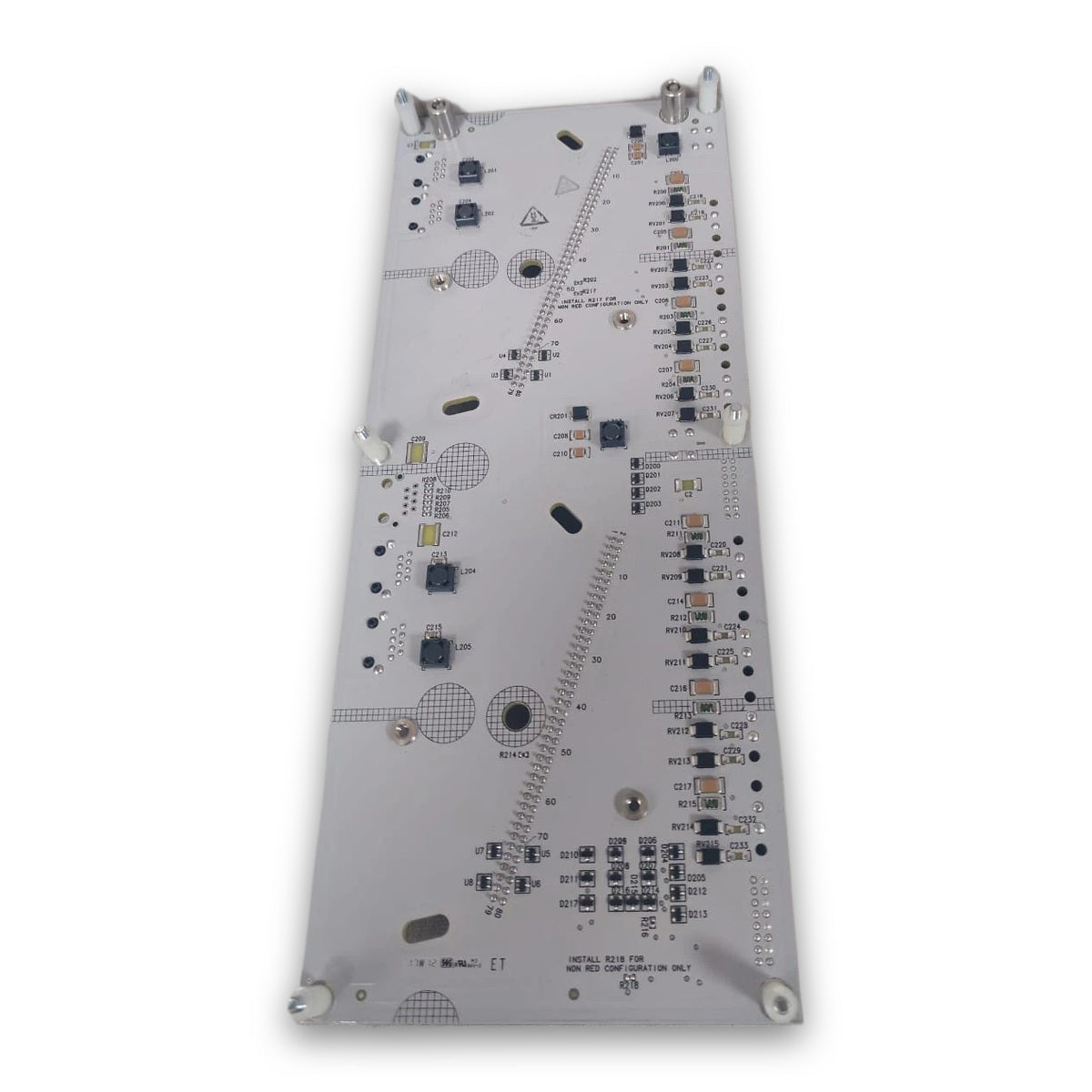

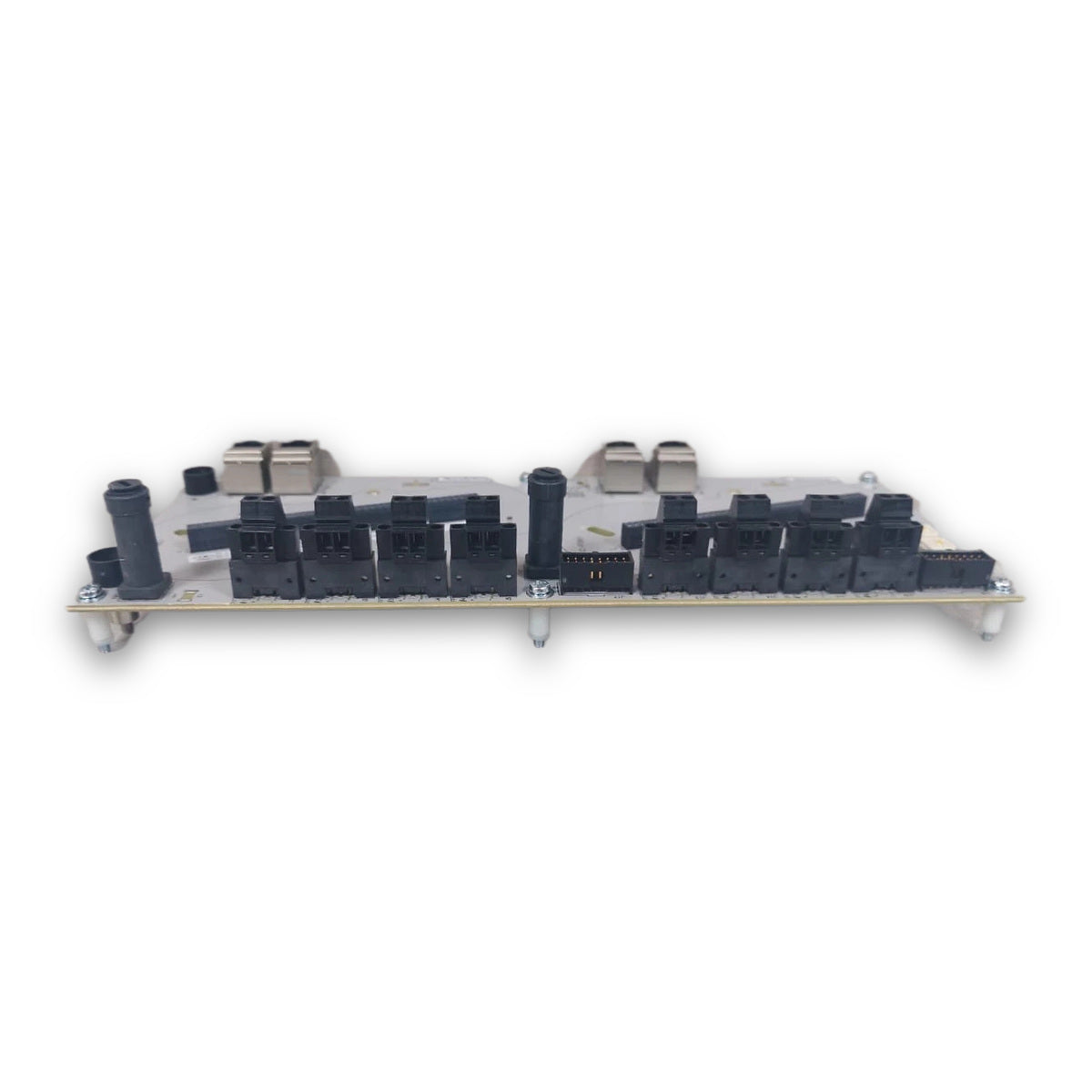

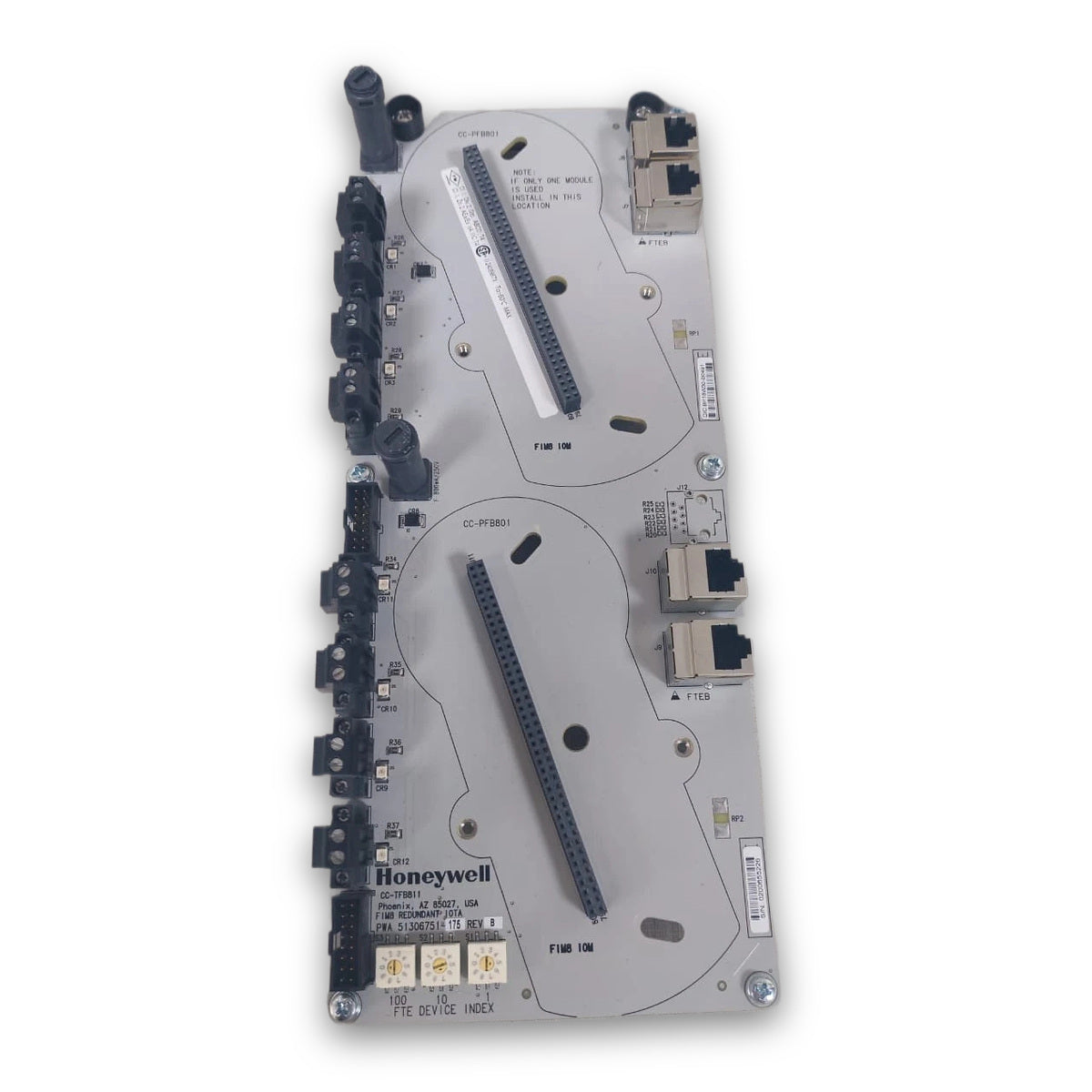

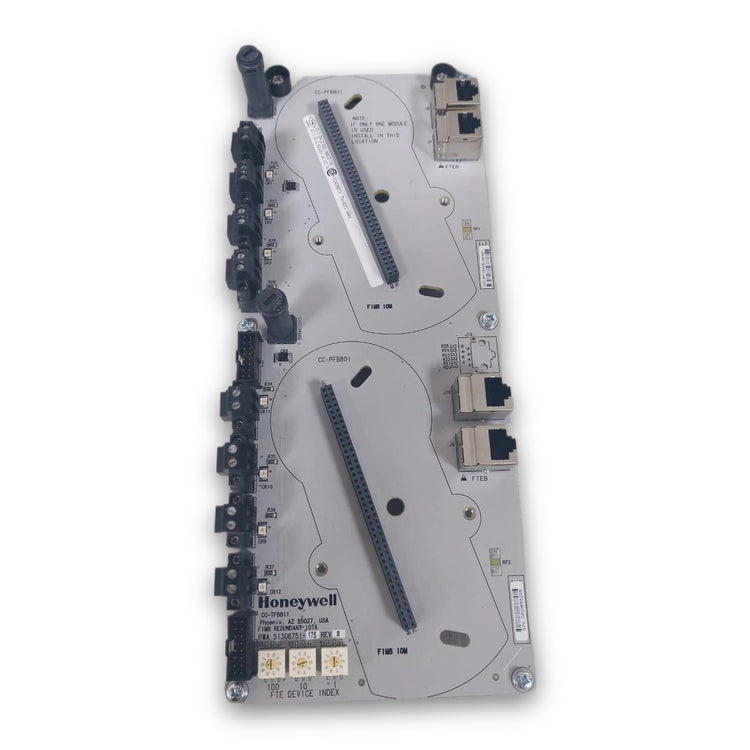

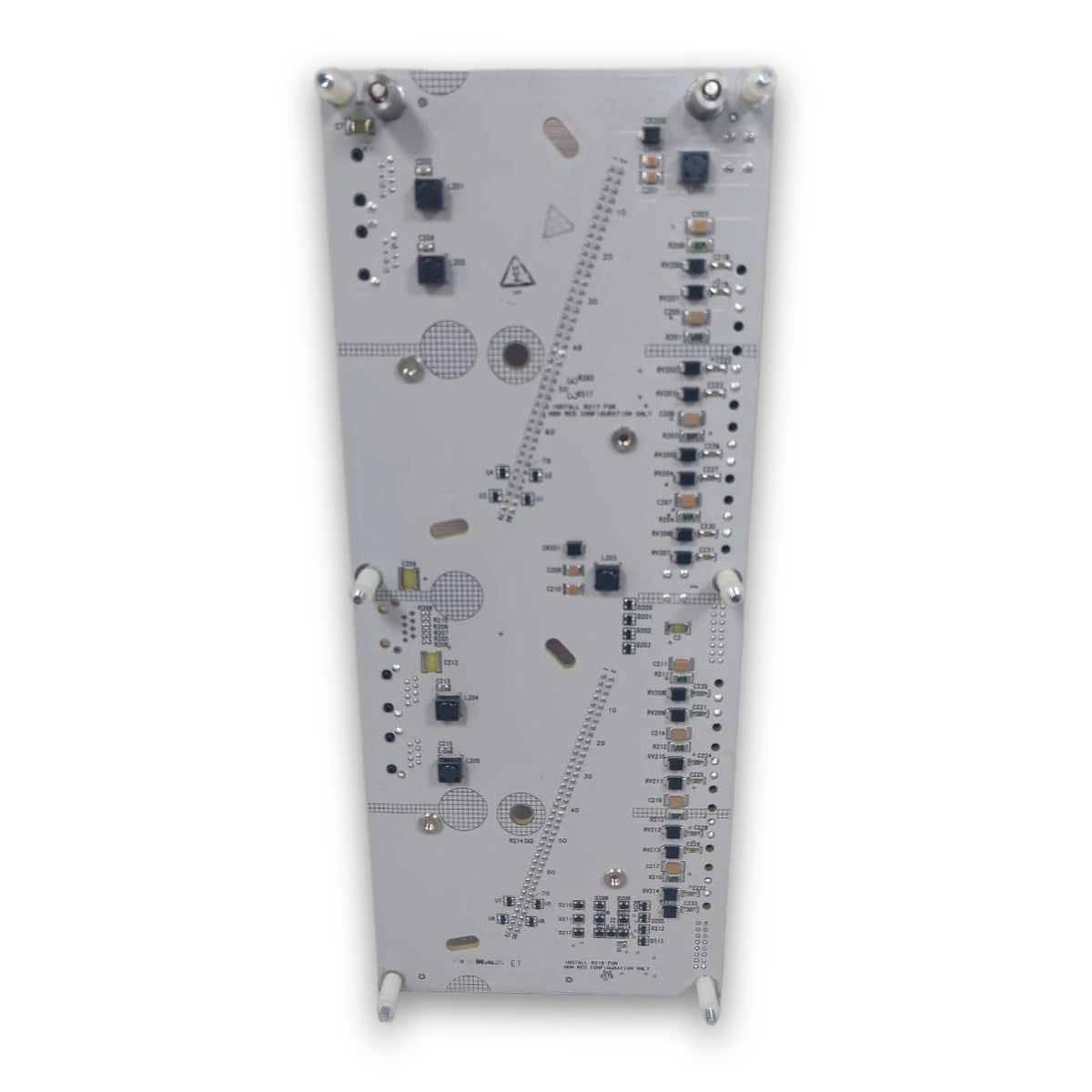

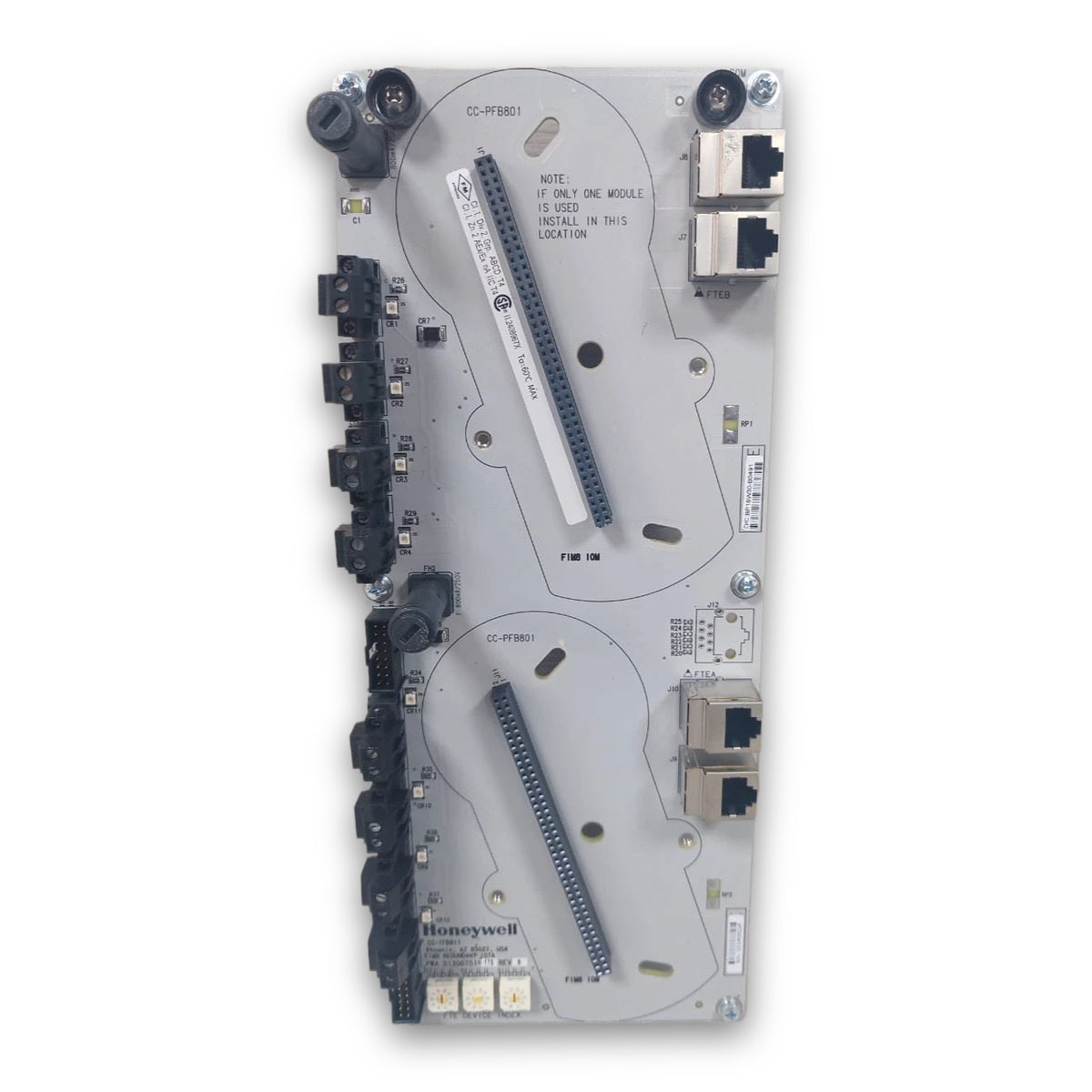

Honeywell CC-TFB811 51306751-175 Experion PKS Series C Feldbus-Schnittstellenmodul IOTA redundant, 8 Verbindungen, beschichtet

SKU CC-TFB811 51306751-175

Auf Lager
  • 12 Monate Garantie
  • Kostenlose Rückgabe innerhalb von 30 Tagen
  • Hersteller: Honeywell
  • Produkt-Nr.: CC-TFB811 51306751-175
  • Herkunft Vereinigte Staaten
  • Produkttyp: Feldbusschnittstellenmodul
  • Strichcode: 8537101190
  • Zahlung: T/T, Western Union
  • Gewicht: 0.4 kg
  • Abmessungen: 315 x 135 x 45 mm
  • Versandhafen: Xiamen
  • Garantie: 12 Monate

Tags

Menge

Produktbeschreibung

Beschreibung

Die Honeywell CC-TFB811 51306751-175 ist eine redundante Fieldbus Interface Module Input/Output Termination Assembly (FIM8 IOTA), die für die Prozesssteuerungssystemplattform Honeywell Experion PKS Serie C entwickelt wurde. Sie dient als physische Montage- und Signalterminierungsbasis für Fieldbus-Interface-Module der Serie C (FIM8) und bietet Stromverteilung, FTE-Netzwerkverbindungen (Fault Tolerant Ethernet) sowie direkte Feldverdrahtungsanschlüsse für bis zu 8 FOUNDATION-Fieldbus-H1-Verbindungen.

Als schutzlackierte 12-Zoll-IOTA-Trägerplatine unterstützt die CC-TFB811 (Teilenummer 51306751-175) sowohl redundante als auch nicht redundante Hardwaretopologien. In redundanten Anwendungen werden zwei FIM8-Module an den oberen und unteren Modulpositionen der Baugruppe montiert. Bei nicht redundanten Konfigurationen wird ein einzelnes FIM8-Modul im oberen Modulsteckplatz installiert, während der untere Steckplatz unbelegt bleibt. Die Baugruppe führt die FTE-A- und FTE-B-Netzwerksignale über Control-Firewall-Verbindungen (CF9) direkt zu den installierten Schnittstellenmodulen.

Die Schutzlackierung wurde für raue industrielle Automatisierungsumgebungen entwickelt und schützt die elektrischen Komponenten auf der Platine vor Umweltschadstoffen, Feuchtigkeit und korrosiven atmosphärischen Bedingungen. Die Modulplattform unterstützt das Einsetzen und Entfernen unter Spannung (RIUP) und ermöglicht dadurch die Wartung von Modulen, ohne die Kommunikation mit Feldgeräten oder den Prozesssteuerungsbetrieb zu unterbrechen.

Funktionen

  • Terminierung von 8 H1-Feldbusverbindungen: Ermöglicht die Terminierung der Feldverdrahtung für bis zu 8 FOUNDATION-Fieldbus-H1-Kommunikationsverbindungen pro Baugruppe.
  • Kompatibilität mit zwei Topologien: Kann im redundanten Modus mit oberen und unteren Steckplätzen für FIM8-Module oder im nicht redundanten Modus mit Verwendung des oberen Modulplatzes betrieben werden.
  • Schutz durch Schutzlackierung: Verfügt über eine werkseitige Schutzlackierung für den Einsatz unter rauen industriellen und atmosphärischen Bedingungen.
  • Integration fehlertoleranter Ethernet-Kommunikation: Bietet zwei FTE-Netzwerkschnittstellenanschlüsse (FTE A und FTE B) für hochverfügbare Verbindungen zwischen Control-Firewall-Systemen (CF9).
  • Einsetzen und Entfernen unter Spannung (RIUP): Unterstützt das Einsetzen und Entfernen von FIM-Modulen der Serie C unter Spannung und ermöglicht so eine nahtlose Online-Wartung.
  • Integrierte Unterstützung für die Stromaufbereitung: Ausgestattet mit dedizierten Anschlussleisten für optionale redundante IOTA-Stromaufbereitungsbaugruppen (J17 und J18).

Anwendungen

  • Experion-PKS-Serie-C-Architektur: Bindet FOUNDATION-Fieldbus-H1-Netzwerke direkt in die Honeywell-C300-/FIM-Steuerungsinfrastruktur ein.
  • Prozessinstrumentierungsnetzwerke: Bietet Signalführung und Stromverteilungsanschlüsse für Feldtransmitter, Stellventile und Feldbus-Positionierer über 8 H1-Links.
  • Hochverfügbare Feldbussysteme: Dient als Basis für redundante FIM8-Controllerkonfigurationen in geschäftskritischen Prozessanlagen.

Technische Spezifikationen

Allgemein

Parameter Spezifikation
Hersteller Honeywell
Modellnummer CC-TFB811
OEM-Teilenummer 51306751-175
Produkttyp Feldbus-Schnittstellenmodul IOTA (redundantes FIM8-IOTA)
Systemkompatibilität Honeywell Experion PKS Serie C
Schutzbeschichtung Ja (beschichtet)
Kapazität 8 H1-Feldbus-Links

Mechanik und Installation

Parameter Spezifikation
Länge der IOTA-Platine 12 Zoll (304,8 mm)
Physische Montage Montage der Carrier Channel Assembly (CCA) im Schaltschrank
Anforderung an den Erdungsdraht Massiver Kupferdraht AWG 8 zur Schutzerde bzw. zum Gehäuseerdungspunkt
Modulsteckplätze 2 Steckplätze (oben und unten für redundantes FIM8)

Feldbus- und elektrische Nennwerte

Parameter Spezifikation
H1-Link-Leistung/Strom (nicht IS) Bis zu 350 mA für bis zu 16 nicht eigensichere montierte Geräte pro H1-Link
H1-Link-Leistung/Strom (IS) Bis zu 83 mA für bis zu 3 eigensichere (IS) montierte Geräte pro H1-Link
Klemmen für Feldverdrahtung Vergossene Steckverbinder (J2 bis J5, J13 bis J16)
Anschlüsse für Stromaufbereitung J17 (FFLINK 1–4) und J18 (FFLINK 5–8)

Verbindungen / Schnittstellen

Schnittstelle / Anschluss Funktions-/Verdrahtungszuordnung
J8 / J10 FTE-A-Anschluss RJ45-Anschluss für gelbes FTE-Kabel von der Control Firewall (CF9) (J8 oben / J10 unten)
J7 / J9 FTE-B-Anschluss RJ45-Anschluss für grünes FTE-Kabel von der Control Firewall (CF9) (J7 oben / J9 unten)
Klemme J2 (1, 2) FFLINK-1-Feldbus-H1-Kabel (+-Leiter an J2-1, −-Leiter an J2-2)
Klemme J3 (1, 2) FFLINK-2-Feldbus-H1-Kabel (+-Leiter an J3-1, −-Leiter an J3-2)
Klemme J4 (1, 2) FFLINK-3-Feldbus-H1-Kabel (+-Leiter an J4-1, −-Leiter an J4-2)
Klemme J5 (1, 2) FFLINK-4-Feldbus-H1-Kabel (+-Leiter an J5-1, −-Leiter an J5-2)
Klemme J13 (1, 2) FFLINK-5-Feldbus-H1-Kabel (+-Leiter an J13-1, −-Leiter an J13-2)
Klemme J14 (1, 2) FFLINK-6-Feldbus-H1-Kabel (+-Leiter an J14-1, −-Leiter an J14-2)
Klemme J15 (1, 2) FFLINK-7-Feldbus-H1-Kabel (+-Leiter an J15-1, −-Leiter an J15-2)
Klemme J16 (1, 2) FFLINK-8-Feldbus-H1-Kabel (+-Leiter an J16-1, −-Leiter an J16-2)
Klemme J17 & J18 Verbindungen zum optionalen redundanten Stromaufbereiter IOTA (J17 für Links 1–4, J18 für Links 5–8)

Installationsrichtlinien

  1. Prüfungen vor der Installation: Überprüfen Sie, ob die Carrier Channel Assembly (CCA) ordnungsgemäß im Schaltschrank montiert ist, das Netzteil der Serie C installiert ist und die Control Firewalls (CF9s) ordnungsgemäß funktionieren.
  2. Montageausrichtung: Richten Sie die Befestigungsbohrungen des IOTA an den Schraubenpositionen der CCA aus. Stellen Sie sicher, dass die Bestückungsseite der Platine nach oben zeigt.
  3. Ausrichtung der Hardware: Setzen Sie die mitgelieferten Abstandshalter und Unterlegscheiben zwischen der Unterseite der IOTA-Platine und der Oberseite der CCA ein. Bei der Befestigung eines redundanten IOTA installieren Sie zuerst die Befestigungsschrauben auf einer Seite und anschließend die Schrauben auf der gegenüberliegenden Seite.
  4. Vorsicht beim Anziehen der Schrauben: Ziehen Sie die Befestigungsschrauben des IOTA nicht vollständig an, bevor Sie die Schrauben an den Klemmen 24V+ und COM eingesetzt und angezogen haben, damit die Stromversorgungsschrauben während der Installation nicht verkanten.
  5. Schutzerdung: Stellen Sie sicher, dass das Gehäuse über einen massiven Kupferdraht der Größe #8 AWG mit der Schutzerde verbunden ist und eine sichere Verbindung zwischen Erdungssammelschiene, Gehäuse und Träger besteht.
  6. Netzwerkverbindungen: Verbinden Sie das gelbe FTE-Kabel von der Control Firewall (CF9) mit dem Anschluss FTE A und das grüne FTE-Kabel mit dem Anschluss FTE B.
  7. Fieldbus-Verkabelung: Schließen Sie bei jedem FFLINK-Anschluss (J2–J5 und J13–J16) die positiven (+) Adern an Klemme 1 und die negativen (-) Adern an Klemme 2 an; achten Sie strikt auf die Polarität. Schließen Sie alle Kabelschirme an die Schirmauflage-Sammelschiene der Feldverdrahtung im Schaltschrank an.

Inbetriebnahme und Austausch

Empfehlungen für die Inbetriebnahme

  1. Überprüfung der FTE-Verkabelung: Überprüfen Sie, ob die farbcodierten Netzwerkkabel den Anschlusszuweisungen entsprechen (gelb an FTE A, grün an FTE B), und zwar für die oberen und unteren Modulpositionen.
  2. Prüfung der Schirmerdung: Stellen Sie sicher, dass alle Schirme der Fieldbus-H1-Kabel ordnungsgemäß an der Schirmsammelschiene des Schaltschranks aufgelegt und nicht frei schwebend sind.
  3. Integration des Netzaufbereiters: Bei Verwendung externer IOTAs zur Netzaufbereitung ist vor dem Einschalten der Feldbusverbindungen zu überprüfen, dass die Verbindungskabel fest an J17 und J18 angeschlossen sind.

Überlegungen zum Austausch

  1. Online-Austausch des FIM-Moduls: Das FIM8-Modul der Serie C unterstützt das Entfernen und Einsetzen unter Spannung (RIUP) am IOTA-Träger. Halten Sie bei Arbeiten an unter Spannung stehenden Geräten die üblichen Sicherheitsverfahren ein.
  2. Steckplatz für nicht redundantes Modul: Beim Austausch oder der Konfiguration eines einzelnen nicht redundanten FIM8-Moduls muss stets sichergestellt werden, dass das Modul in den oberen Steckplatz eingesetzt wird; der untere Steckplatz bleibt ungenutzt.
Versand & Rückgabe

Globaler Expressversand

  • Standardlieferung: 4–6 Werktage per DHL, FedEx und UPS.
  • Expressversand: Same-Day-Versand für Lagerbestellungen vor 14:00 (GMT+8).
  • Weltweite Abdeckung: Über 150 Länder.

Rückgabe & Garantie

  • 30-Tage-Garantie: Rückgabe für Lagerware in originaler, werkseitig versiegelter Verpackung.
  • 12-Monats-Garantie: Jede Industriekomponente mit technischer Garantie.
FAQ
What is the primary function of the Honeywell CC-TFB811 51306751-175 IOTA?
The CC-TFB811 (51306751-175) is a redundant Fieldbus Interface Module Input/Output Termination Assembly (FIM8 IOTA) for Honeywell Experion PKS Series C systems. It terminates up to 8 FOUNDATION Fieldbus H1 links, distributes power, and provides FTE network connectivity to FIM8 modules.
Can the CC-TFB811 IOTA be used in non-redundant system configurations?
Yes. The CC-TFB811 supports both redundant and non-redundant configurations. In non-redundant applications, the single FIM8 module must be installed in the upper module slot, leaving the lower slot unpopulated.
What is the correct cable color convention for FTE network connections on the CC-TFB811?
Yellow FTE cables from the Control Firewall (CF9) connect to the FTE A connectors (J8 for upper slot, J10 for lower slot), and green FTE cables connect to the FTE B connectors (J7 for upper slot, J9 for lower slot).
What grounding precautions are required during CC-TFB811 installation?
The cabinet enclosure must be connected to protective earth ground using #8 AWG solid copper wire, maintaining solid electrical contact between the grounding bus bar, cabinet enclosure, and carrier assembly.
