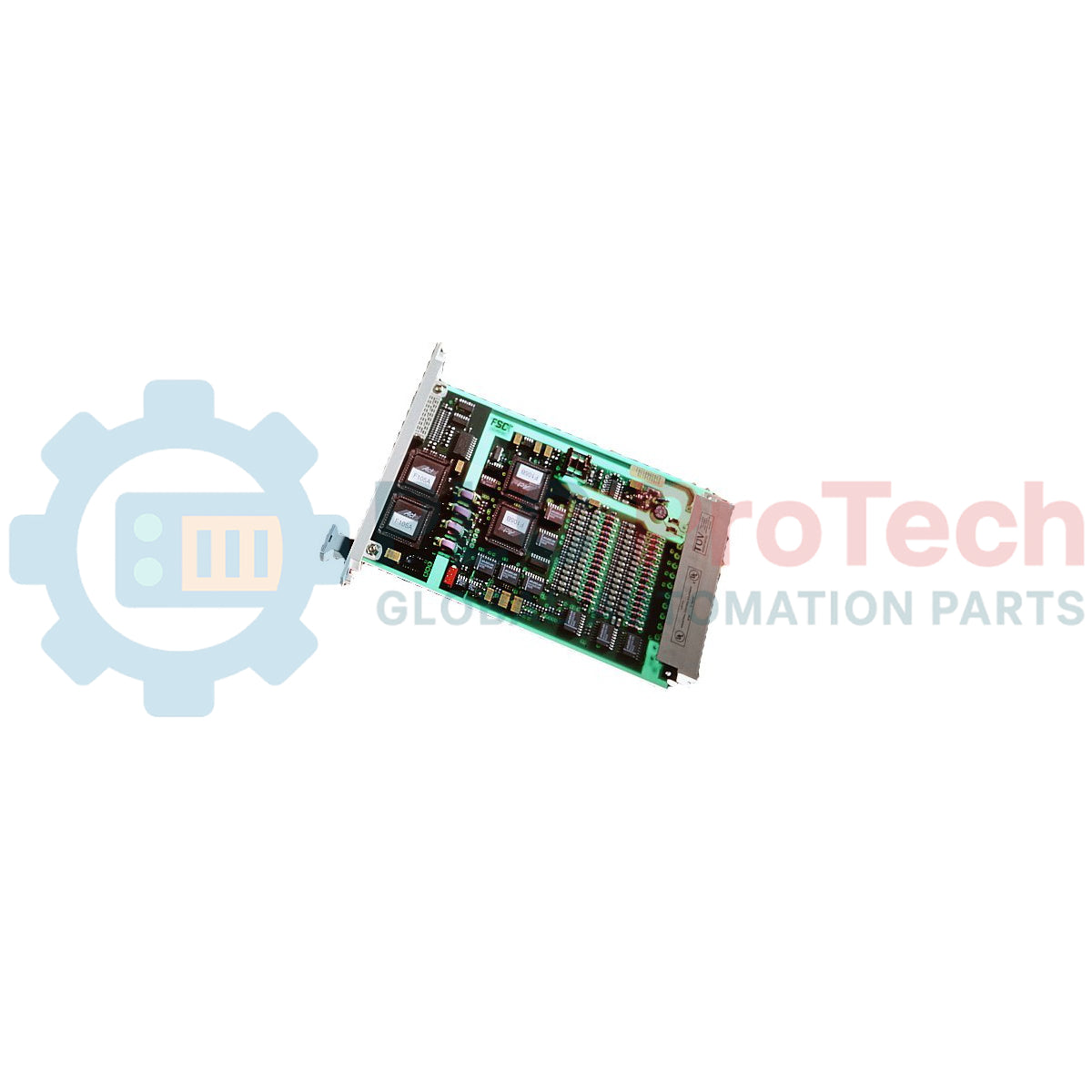

Honeywell FC-SAI-1620M Safety Manager Safe High-Density-Analog-Eingangsmodul

Beschreibung

Bei der Verarbeitung sicherheitskritischer Feldmessungen innerhalb der Safety-Manager-Architektur führt das Honeywell FC-SAI-1620M eine analoge Signalerfassung mit hoher Integrität für Notabschaltsysteme (ESD) sowie Feuer- und Gassysteme (F&G) aus. Dieses Modul mit hoher Kanaldichte überwacht kontinuierlich bis zu 16 unabhängige Analogkanäle und führt strenge integrierte Diagnoseabläufe aus, um die Schleifenintegrität und Fehler zuverlässig zu erkennen. Durch die direkte Anbindung an sicherheitskritische Messumformer bietet das Modul die schnellen Reaktionszeiten und die deterministische Leistung, die erforderlich sind, um die strengen Anforderungen an die Sicherheitsintegritätsstufe in industriellen Schwerverarbeitungsumgebungen zu erfüllen.

Merkmale

• 16 Kanäle mit hoher Dichte: Unterstützt die dichte Aufschaltung analoger Feldsignale innerhalb eines einzigen physischen Steckplatzes.
• 24-V-Gleichspannungseingang (Nennwert): Optimiert für standardmäßige industrielle Messumformer und den sicheren Schleifenbetrieb.
• Umfassende Selbstdiagnose: Kontinuierliche Hardware-Testabläufe erkennen sofort interne Bauteildrift und Schaltungsfehler.
• Galvanische Trennung: Schützt die interne Steuerlogik vor externen transienten Überspannungen und elektrischem Rauschen aus dem Feld.
• Sicherheitskritische Architektur: Speziell für die nahtlose Integration in Honeywell-Safety-Manager-Steuerkreise entwickelt.

Anwendungen

• Notabschaltsysteme (ESD) in petrochemischen Raffinerien.
• Sicherheitsüberwachungs- und Gegenmaßnahmenkreise für Feuer und Gas (F&G).
• Kritische Steuerungen für Brennermanagementsysteme (BMS).
• Hochdruckschutzsysteme (HIPPS) in Öl- und Gaspipelines.

Technische Spezifikationen

Empirische technische Erkenntnisse

Alternative Modelle & Kompatibilität

Der FC-SAI-1620M arbeitet in älteren Honeywell-Safety-Manager-Konfigurationen und erfordert die Abstimmung mit entsprechenden Field Termination Assemblies (FTAs), beispielsweise dem TS-SAI-1620. Prüfen Sie beim Austausch älterer Revisionen dieses Moduls, ob Ihre aktuelle Safety-Builder-Softwareversion die spezifische Hardware-Firmwareversion des Ersatzgeräts unterstützt, um Fehlanpassungen beim Systemladen oder Diagnosewarnungen zur Kompilierzeit zu vermeiden.

Anwendungsfallen und technische Hinweise

Der gleichzeitige Betrieb von 16 Kanälen analoger Stromkreise kann in vollständig bestückten Gehäusen zu lokaler Wärmeentwicklung führen. Systementwickler müssen für ausreichenden Belüftungsraum sorgen und sicherstellen, dass die Schranktemperaturen strikt unter 60 °C bleiben, um eine vorzeitige Alterung der Diagnoseschaltungen zu verhindern. Wenn Messumformer extern versorgt werden, muss die Systemerdungsreferenz sorgfältig konfiguriert werden, damit Schleifenrauschen die sicheren Signalwerte nicht verfälscht.

Tipps zur Inbetriebnahme und Verdrahtung

Stellen Sie während der Inbetriebnahme sicher, dass alle nicht verwendeten Kanäle deaktiviert oder in Safety Builder mit geeigneten Dummy-Widerständen konfiguriert sind, um Fehlercodes für offene Stromkreise zu unterdrücken. Verwenden Sie zur Aufrechterhaltung hochintegrer Sicherheitsfunktionen für alle analogen Signalstrecken doppelt geschirmte Twisted-Pair-Kabel und erden Sie die Schirme ausschließlich an der dafür vorgesehenen Erdungsschiene des Schranks.
