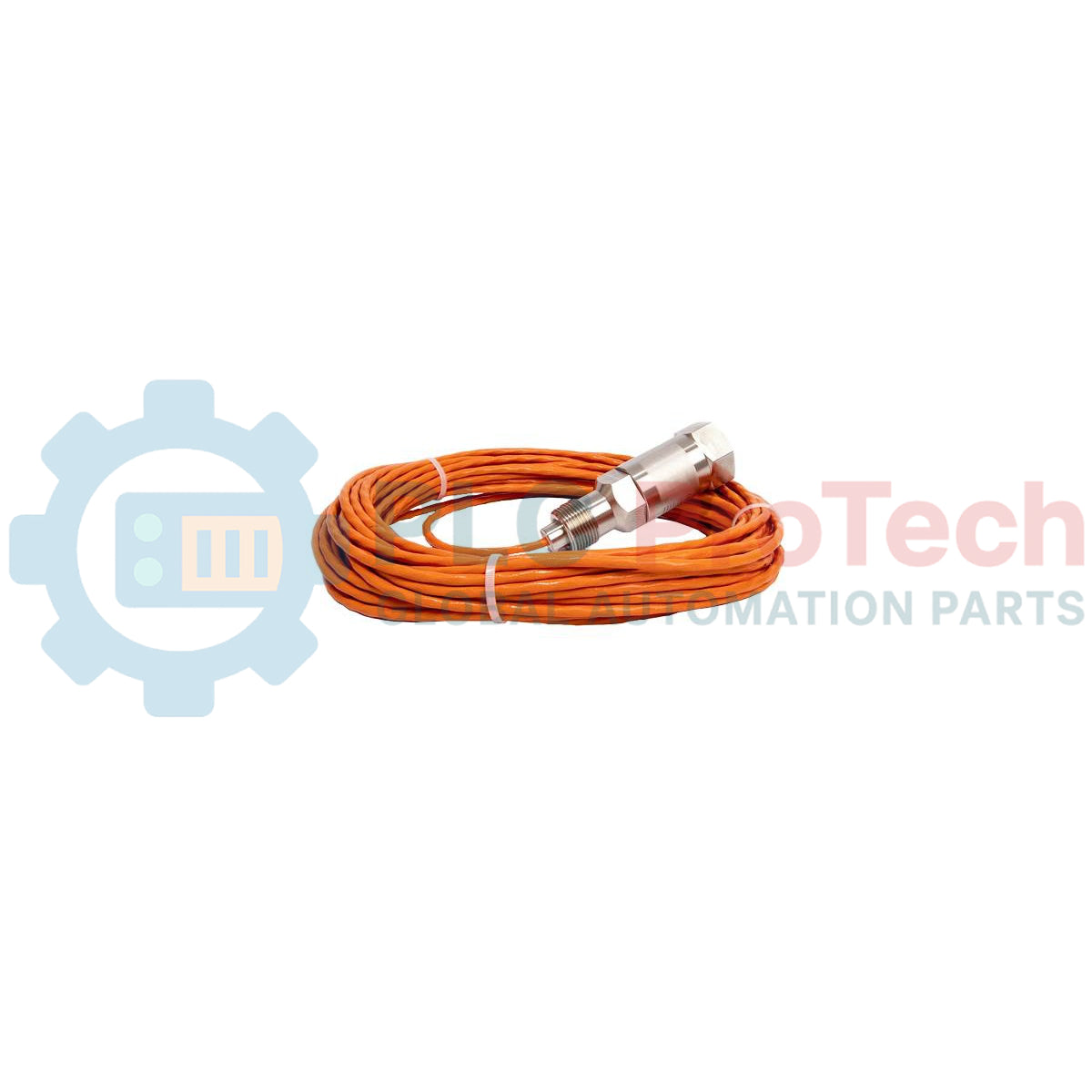

Honeywell LG1093AA46 LG1093 Flammensensor

Beschreibung

Die Hauptfunktion des ultravioletten (UV-)Flammensensors Honeywell LG1093AA46 ist die Überwachung von Kohlenwasserstoffflammen in Hochleistungsgasturbinen. Der industrietaugliche Geiger-Müller-Photomultiplier erkennt Strahlung gezielt im Spektrum von 180 bis 260 nm und ist dadurch vollständig solarblind sowie äußerst unempfindlich gegenüber Schwarzkörperstrahlung. Der für die Kompatibilität mit EG1033-Verstärkermodulen entwickelte Sensor ist eine wichtige Sicherheitskomponente in Gasturbinen von General Electric und GE-Lizenznehmern. Die Baugruppe verfügt über ein robustes Hochdruck-Sichtfenster und ist mit einem integrierten, Teflon-ummantelten Kabel ausgestattet, das extremen thermischen und mechanischen Belastungen in Stromerzeugungs- und Kompressoranwendungen standhält.

Merkmale

• Hochselektive UV-Erkennung: Verwendet einen Geiger-Müller-Photomultiplier, der ausschließlich für den Bereich von 180 bis 260 nm empfindlich ist, um Fehlersignale durch heiße Turbinenmetalloberflächen zu verhindern.
• Schnelle Ansprechzeiten: Typische Erkennung einer vorhandenen Flamme innerhalb von 0,1 Sekunden und eine maximale Abschaltreaktionszeit bei Flammenverlust von 0,2 Sekunden.
• Robustes Gehäuse: Verfügt über ein Hochdruck-Sichtfenster mit einer Nennbelastbarkeit von bis zu 10 bar (150 psi) sowie interne 3/4-Zoll-NPT-Montageanschlüsse.
• Übertragung über große Entfernungen: Unterstützt Kabellängen von bis zu 330 Metern (1000 Fuß) zwischen Sensor und entferntem EG1033-Verstärkermodul.
• Zulassungen für explosionsgefährdete Bereiche: Zertifiziert für explosionsgeschützte Umgebungen mit ATEX-/CE- und Factory-Mutual-(FM)-Zulassungen.

Anwendungen

• Industrielle Gasturbinen von General Electric (und GE-Lizenznehmern).
• Flammenüberwachungssysteme für Turbinen zur Stromerzeugung.
• Schwere Pipeline-Kompressoren mit mechanischem Antrieb.
• Verbrennungsprozesse mit Kohlenwasserstoffen in explosionsgefährdeten Bereichen, die Schutz gemäß Klasse I, Division 1 erfordern.

Technische Daten

Alternative Modelle & Kompatibilität

Der LG1093AA46 ist mechanisch und elektrisch mit der Standard-GE-Teilenummer 261A1812P15 austauschbar. Er muss mit Steuerungsmodulen der Honeywell-EG1033-Serie kombiniert werden, um das Signal der Photodiode zu verarbeiten. Beachten Sie, dass dieser standardmäßige UV-Sensor nicht mit GE/NP-DLE-Gasturbinen (Dry Low-NOx) kompatibel ist. DLE-Turbinen erzeugen andere Flammenemissionssignaturen und benötigen vorausgewählte, spezialisierte UV-Sensoren, die nicht unter den standardmäßigen kommerziellen Bezeichnungen von Honeywell erhältlich sind.

Anwendungsprobleme und technische Hinweise

Die interne Geiger-Müller-Röhre verschlechtert sich schnell, wenn sie dauerhaft oberhalb ihres Höchstwerts von 176 °C betrieben wird. In Bereichen mit hoher Umgebungstemperatur sollten geeignete Kühlluft oder isolierende Montageelemente eingesetzt werden, um die interne Optik zu schützen. Da Ölnebel, Ruß und starke Feuchtigkeit UV-Licht im Bereich von 180 bis 260 nm absorbieren, kann bereits eine geringfügige Verschmutzung des Fensters die Empfindlichkeit erheblich verringern und trotz eines aktiven Verbrennungsprofils Fehlalarme wegen Flammenausfalls auslösen. Eine regelmäßige Überprüfung des für 10 bar ausgelegten Sichtfensters ist unerlässlich.

Tipps für Inbetriebnahme und Verdrahtung

Das integrierte, Teflon-geschirmte Kabel des Sensors muss durch ein separates, geerdetes Metall-Schutzrohr geführt werden. Vermeiden Sie es, das hochempfindliche Signalkabel neben Leitungen von Hochspannungs-Zündtransformatoren oder leistungsstarken Motorstromleitungen zu verlegen, um durch elektromagnetische Störungen verursachte Fehlanzeigen einer Flamme zu verhindern. Stellen Sie sicher, dass die Kabelschirmung nur auf der Seite des Verstärkers EG1033 direkt mit der vorgesehenen Instrumentenerde verbunden ist; erden Sie die Schirmung nicht an beiden Enden, um Erdschleifen zu vermeiden.
