Produktübersicht

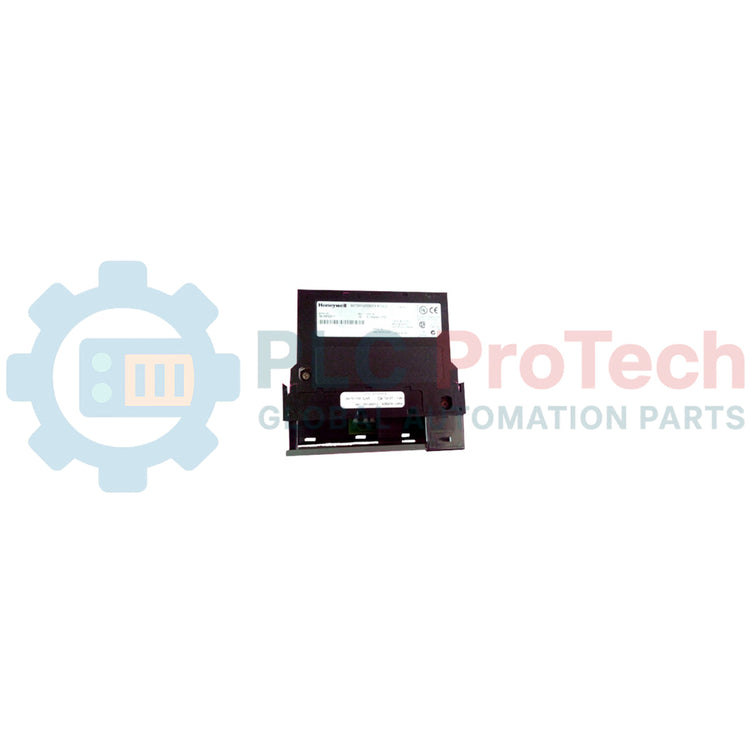

Der Honeywell TC-IDD321 dient als hochdichte Digitalschnittstelle innerhalb der Experion-LS-Steuerungssystemarchitektur. Dieses Modul stellt 32 digitale Eingangskanäle bereit, die in zwei getrennten Gruppen mit jeweils 16 Punkten pro Bezugspotenzial konfiguriert sind, und ermöglicht so eine störungsfreie Schnittstelle zu potenzialfreien Kontakten, Näherungssensoren und elektronischen Schaltern. Mit einer Nenn-Eingangsspannung von 24 VDC bietet es IEC-Typ-1+-kompatible Eingänge für klare Signalschwellen und eine hervorragende Unterdrückung elektrischer Störungen in standardmäßigen Backplane-Plattformen der Chassis Input/Output Modules Series A (CIOM-A).
Hauptmerkmale
- Die hochdichte Architektur mit 32 Punkten optimiert die Effizienz der Rückwandbus-Steckplätze.
- Getrennte Bezugsgruppen (16 Punkte pro Bezugspotenzial) minimieren Übersprechen zwischen den Gruppen.
- IEC-Typ-1+-konforme Schaltungseigenschaften ermöglichen präzise Schwellenwerte für die Zustandserkennung.
- Die bei 1500 V DC verifizierte galvanische Trennung gewährleistet den umfassenden Schutz von Rückwandbus und Systemprozessor.
- Abnehmbare Anschlussschnittstelle mit speziellen Klemmenblöcken mit 36 Positionen vereinfacht die Wartung der Verdrahtung.
Industrielle Anwendungen
- Überwachung der Rückmeldung diskreter Ventilstellungen in Erdöl- und Chemieraffinerieleitungen.
- Erfassung von Feldkontakten und Leistungsschalterstellungen in Stromverteilertafeln.
- Überwachung von Sicherheitsverriegelungsschaltern und Alarmpunkten in der Wasser- und Abwasserinfrastruktur.
- Sequenzverfolgung und automatisierte Erkennung von Endschaltern an Hochleistungs-Montagesystemen.
Technische Daten
| Spezifikationsparameter |
Technischer Wert / Nennwert |
| Hersteller |
Honeywell |
| Modellnummer |
TC-IDD321 |
| Systemserie |
Experion LS I/O |
| Anzahl der Eingänge |
32 (16 Punkte pro Bezugspotenzial) |
| Nenn-Eingangsspannung |
24 VDC |
| Minimaler Ein-Zustandsstrom |
2 mA |
| Maximale Aus-Zustandsspannung |
5 V |
| Maximaler Aus-Zustandsstrom |
1,5 mA |
| Verlustleistung |
max. 6,1 W |
| Eingangskompatibilität |
IEC-Typ 1+ |
| Isolationsspannung (Kanal zu Kanal) |
100 Prozent bei 1500 V DC 1 Sekunde lang getestet |
| Isolationsspannung (Benutzer zu System) |
100 Prozent lang 1 Sekunde bei 1500 getestet |
| Anschlussklemmenblöcke |
TC-TBNH, Klemmenblock mit 36 Positionen |
| Ursprungsland |
Vereinigte Staaten |
| Versandgewicht (berechnet) |
2 kg |
| Abmessungen der Verpackung (berechnet) |
18,5 x 15,0 x 6,2 cm |
Richtlinien für Installation und Inbetriebnahme vor Ort
WICHTIGER WARNHINWEIS: PROTOKOLL ZUR SPANNUNGSFREISCHALTUNG ERFORDERLICH
Trennen und schalten Sie alle primären Feldinstrumentierungsschleifen sowie die Stromversorgung des Systemchassis aus, bevor Sie die Modulausrichtung, das mechanische Einsetzen oder das Anschließen des Klemmenblocks durchführen. Das Einsetzen unter Spannung oder das manuelle Anschließen von Leitungen an unter Spannung stehenden Komponenten kann elektrische Lichtbögen erzeugen, Leiterbahnen auf der Backplane beschädigen oder eine unvorhersehbare Prozessausführung im System verursachen.
1
Validierung des Chassis-Steckplatzes: Bestätigen Sie, dass der vorgesehene physische Steckplatz im Chassis der Serie A sauber, nicht verbogen und korrekt ausgerichtet ist. Stellen Sie sicher, dass die Erdungsverbindungen des Chassisrahmens den Automatisierungsplänen am Standort entsprechen.
2
Mechanisches Einsetzen der Karte: Richten Sie die Kanten der internen Kartenführung an den oberen und unteren Kunststoffführungen des Chassis aus. Drücken Sie das Modul gleichmäßig nach hinten, bis die hinteren Backplane-Steckverbinder vollständig in der starren passiven Backplane einrasten.
3
Anschluss an den Klemmenblock: Verdrahten Sie die Paare zur Erfassung diskreter Kontakte gemäß gängigen Feldverdrahtungskonfigurationen mit dem abnehmbaren Klemmenblock TC-TBNH mit 36 Positionen. Befestigen Sie die Klemmenbaugruppe direkt über der vorderen Kartenebene.
4
Signalleitungsprüfung: Legen Sie die nominale 24-VDC-Quelle an die diskreten Feldgeräte an. Prüfen Sie den elektrischen Schleifenstrom, um sicherzustellen, dass aktive Kanäle im eingeschalteten Zustand mindestens 2 mA durch die Erfassungslogik des Moduls ziehen.
