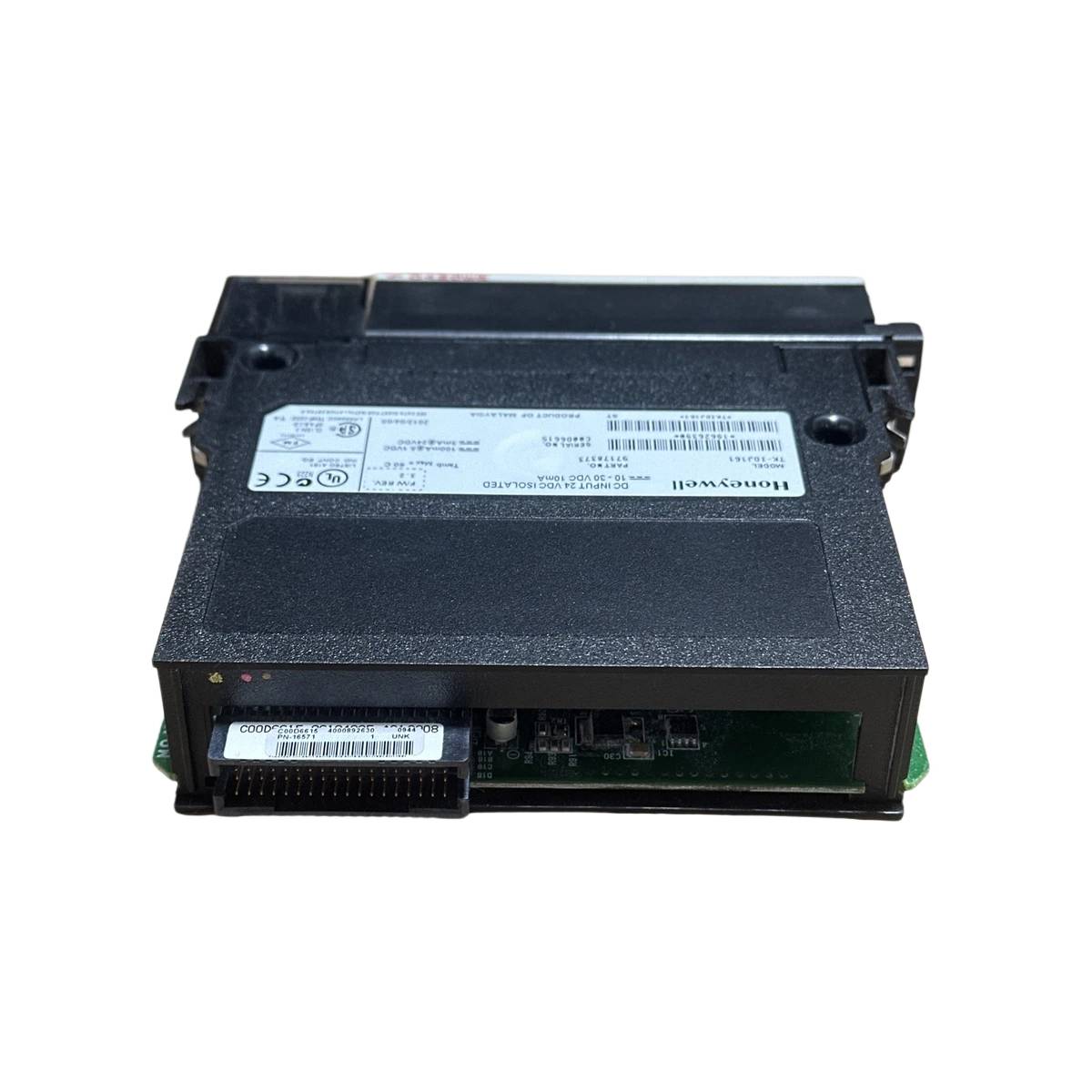

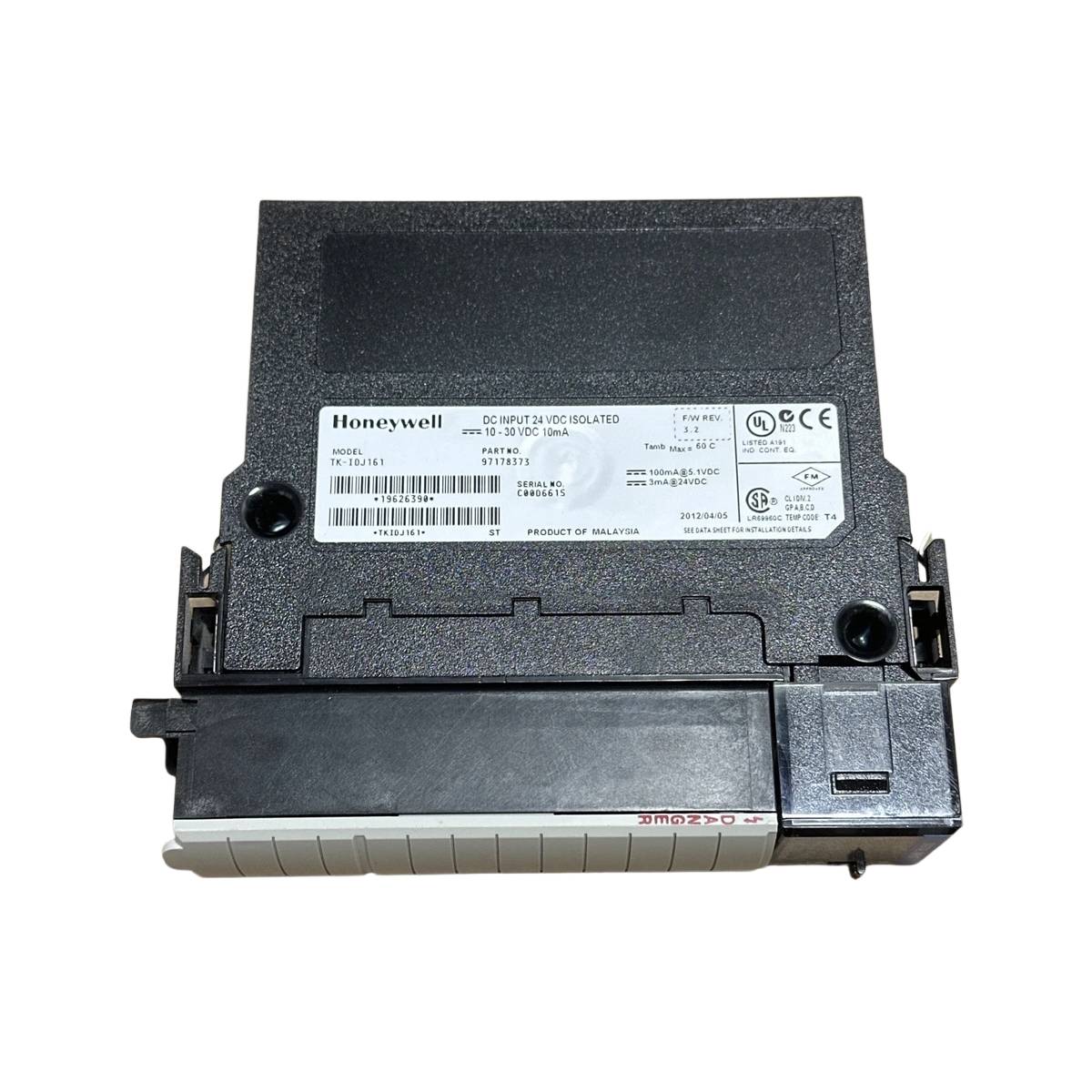

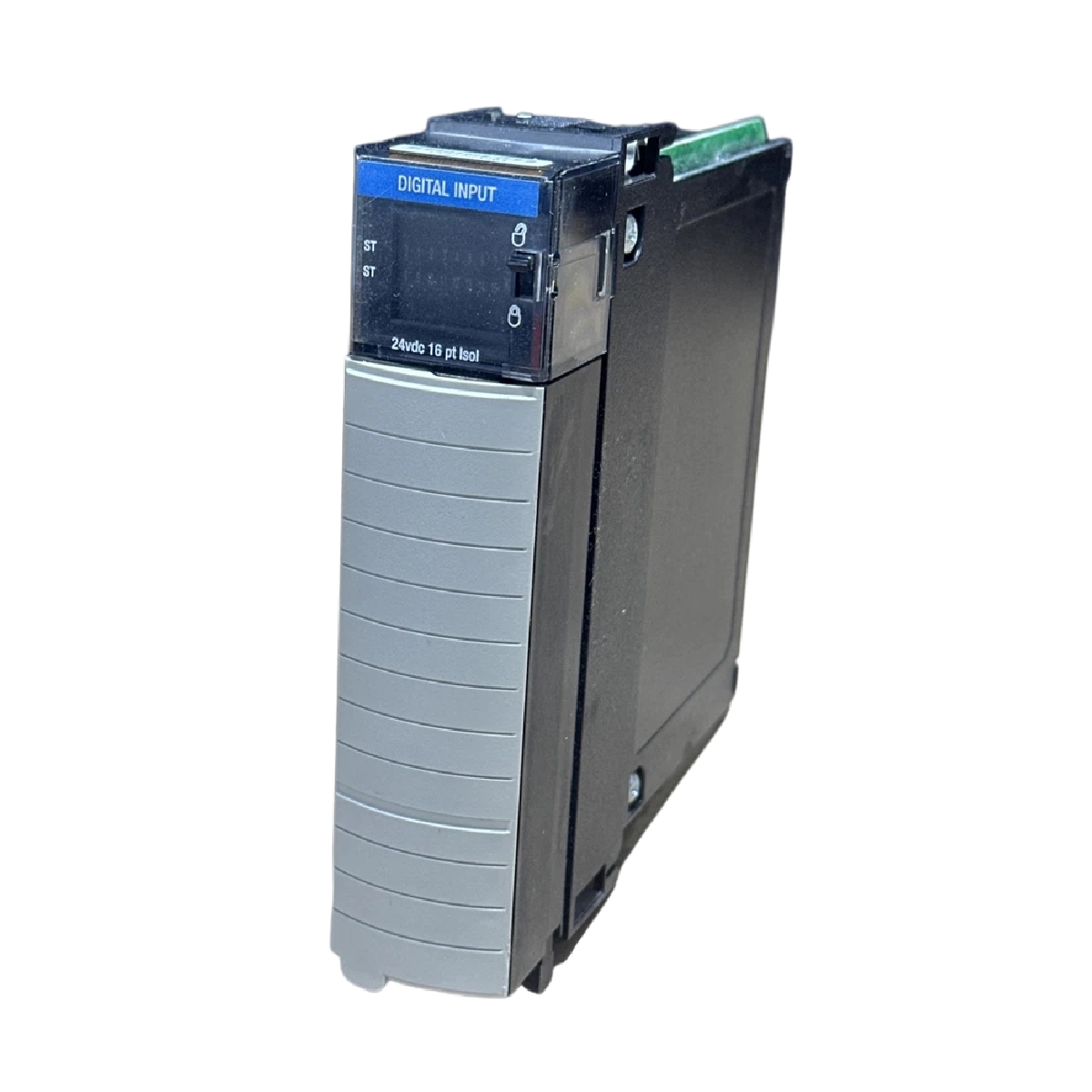

Honeywell TK-IDJ161 Experion-LS-I/O-isoliertes Digitaleingangsmodul

Q: Wie hoch ist die spezifische Isolationsspannung, die für dieses diskrete Eingabegerät verifiziert wurde?

Jede Einheit wird in der Produktionslinie 1 Sekunde lang einer Isolationsprüfung mit 2546 VDC unterzogen, wodurch die Isolationsgrenzen zwischen den Kanälen sowie zwischen Benutzer- und Systemschaltkreis bestätigt werden.

Q: Welche spezifische physische Anschlussbaugruppe ist erforderlich, um die Verdrahtung mit der Einheit zu verbinden?

Dieses Modul wird für seine Klemmenblockanforderungen direkt mit der 36-poligen TC-TBCH-Leiteranschlusskomponente verbunden.

Q: Können die Verzögerungszeiten der Hardwareverarbeitung innerhalb des Systemprofils angepasst werden?

Ja, die Filterverzögerungen beim Wechsel von aus zu ein sind per Software auf 1 ms und 2 ms programmierbar, während für die Verzögerung beim Wechsel von ein zu aus 1 ms, 2 ms, 9 ms und 18 ms ausgewählt werden können.

Q: Wie verhält sich der Signaleingang bei hohen elektrischen Einschaltstrombedingungen?

Die Schaltung bewältigt einen Spitzen-Einschaltstrom von bis zu 250 mA, der innerhalb von 22 Millisekunden auf natürliche Weise auf unter 37 Prozent abklingt, ohne eine falsche Kanalaktivität auszulösen.

SKU TK-IDJ161

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Honeywell
Produkt-Nr.: TK-IDJ161
Herkunftsland:Vereinigte Staaten
Produkttyp: Digitaleingangsmodule
Zahlung: T/T, Western Union
Gewicht: 450g
Abmessungen: 15.0 x 5.0 x 14.5 cm
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

Der Honeywell TK-IDJ161 ist ein hochdichtes Chassis-Eingangs-/Ausgangsmodul der Serie A (CIOM-A), das für das verteilte Leitsystem Experion LS entwickelt wurde. Als isoliertes diskretes Eingangsmodul stellt diese einfachbreite Einheit über ein I/O-ControlNet-Netzwerk nahtlos eine Verbindung zum C200E-Steuerprozessor her und ermöglicht eine zuverlässige Überwachung von Feldsignalen in anspruchsvollen Prozessautomatisierungsumgebungen. Der Honeywell TK-IDJ161 verfügt über 16 einzeln galvanisch isolierte Eingangskanäle, die für die Verarbeitung diskreter Signale mit einer Nennspannung von 24 VDC ausgelegt sind. Jeder Kanal verfügt über eine galvanische Trennung, um Erdschleifenprobleme zu vermeiden und die Steuerungsarchitektur zu schützen. Dies wird durch strenge 100-prozentige Werksprüfungen bei 2546 VDC für 1 Sekunde sowohl für die Grenzen zwischen den Kanälen als auch zwischen Benutzer und System zertifiziert. Dank einer Schutzlackierung bietet dieses Modul einen verbesserten Umweltschutz gegen Feuchtigkeit, Korrosion und luftgetragene Verunreinigungen in Schwerindustriebereichen.

Funktionen

Bietet 16 diskrete Eingangspunkte mit individueller galvanischer Trennung pro Kanal.
Schutzlackierte Baugruppe (TK-Kennzeichnung) für überlegenen Schutz in rauen, korrosiven Umgebungen.
Vollständige Konformität mit den Kompatibilitätsstandards für Eingänge gemäß IEC Typ 1+.
Hardwareseitige und programmierbare Eingangsverzögerungszeiten für robuste Signalfilterung und Rauschunterdrückung.
Unterstützt Richtlinien für das Entfernen und Einsetzen unter Spannung (RIUP) gemäß zertifizierten Sicherheitsprotokollen für Ex-Bereiche.
Direkte Schnittstelle zum C200E-Steuerprozessor über ein offenes ControlNet-Koaxial- oder Glasfasernetzwerk mit 5 Mbit/s.

Anwendungen

Verteilte Leitsysteme (DCS) in Chemieanlagen und Erdölraffinerien.
Hochzuverlässige Überwachung isolierter Grenzschalter, Ventilstellungsanzeigen und Sicherheitsverriegelungen.
Meldung von Ereignisfolgen in Energieerzeugungs- und Wasseraufbereitungsanlagen.
Korrosive oder hochfeuchte Schwerindustriebereiche der Automatisierung, in denen schutzlackierte Steuerungshardware erforderlich ist.

Technische Daten

Parameter	Spezifikation
Hersteller	Honeywell Process Solutions
Modellbezeichnung	TK-IDJ161 (Schutzlackierung)
I/O-Familientyp	Chassis-I/O – Serie A (CIOM-A)
Modul-Steckplatzbreite	Einfachbreit (belegt 1 Chassis-Steckplatz)
Anzahl der Punkte	16 Kanäle, einzeln galvanisch isoliert
Nenn-Eingangsspannung	24 VDC
Spannungsbereich im eingeschalteten Zustand	10-30 VDC
Spannung im Aus-Zustand (maximal)	5 VDC
Strom im Ein-Zustand (minimal)	2,0 mA bei 10 VDC
Strom im Aus-Zustand (maximal)	1,5 mA
Eingangskompatibilität	IEC-Typ 1+
Kurzschluss-/Einschaltstrom	250 mA Spitze (abklingend auf <37 % in 22 ms, ohne Aktivierung)
Eingangsimpedanz (maximal)	31 kOhm bei 60 Hz
Eingangsverzögerungszeit (Aus zu Ein)	Programmierbar: 1 ms und 2 ms (Hardwareverzögerung: maximal 1 ms zuzüglich Filterzeit)
Eingangsverzögerungszeit (Ein zu Aus)	Programmierbar: 1 ms, 2 ms, 9 ms und 18 ms (Hardwareverzögerung: maximal 4 ms zuzüglich Filterzeit)
Verlustleistung	Maximal 5,0 W
Isolationsspannung	Kanal-zu-Kanal / Benutzer-zu-System: 100 % getestet bei 2546 VDC für 1 Sekunde
Anschlussklemmenblock	TC-TBCH, Klemmenblock mit 36 Positionen
Ursprungsland	Vereinigte Staaten
Versandgewicht (berechnet)	0,45 kg
Paketabmessungen (berechnet)	15,0 x 5,0 x 14,5 cm

Installationsrichtlinien

KRITISCHE WARNUNG

Vor Beginn der Installation, Änderungen an der Verdrahtung oder dem Entfernen der Modulschnittstelle alle Stromquellen auf der Feldseite sowie die Stromversorgungen des Systemchassis isolieren und spannungsfrei schalten. Wird die vollständige Spannungsfreiheit nicht überprüft, kann dies zu schweren Stromschlägen, zur Zerstörung der Hardware oder zu einer unbeabsichtigten Prozessunterbrechung in gefährlichen Betriebsumgebungen führen.

1

Ausrichtung des Chassis: Das Einzelbreitenmodul an den oberen und unteren Führungen des vorgesehenen Steckplatzes im Series-A-Chassis-Backplane ausrichten.

2

Einsetzen des Moduls: Das Modul fest entlang der Führungsschienen des Steckplatzes zurückschieben, bis die hinteren Steckverbinder sicher im aktiven Backplane sitzen. Die oberen und unteren Chassis-Verriegelungen einrasten, um die Hardware zu sichern.

3

Montage des Klemmenblocks: Den dedizierten TC-TBCH-Klemmenblock mit 36 Positionen unter Verwendung von Feldleitern mit 16–22 AWG verdrahten, bevor der Block auf den vorderen passenden Schnittstellenstiften des Eingangsmoduls befestigt wird.

4

Systemüberprüfung: Chassis- und Schleifenstromversorgung einschalten. Die Status-LEDs der integrierten Modulhardware überwachen, um eine ordnungsgemäße Initialisierung, die Synchronisierung der Softwarekonfiguration und die aktive Kanal-Kommunikation zu überprüfen.

FAQ

Wie hoch ist die spezifische Isolationsspannung, die für dieses diskrete Eingabegerät verifiziert wurde?

Jede Einheit wird in der Produktionslinie 1 Sekunde lang einer Isolationsprüfung mit 2546 VDC unterzogen, wodurch die Isolationsgrenzen zwischen den Kanälen sowie zwischen Benutzer- und Systemschaltkreis bestätigt werden.

Welche spezifische physische Anschlussbaugruppe ist erforderlich, um die Verdrahtung mit der Einheit zu verbinden?

Dieses Modul wird für seine Klemmenblockanforderungen direkt mit der 36-poligen TC-TBCH-Leiteranschlusskomponente verbunden.

Können die Verzögerungszeiten der Hardwareverarbeitung innerhalb des Systemprofils angepasst werden?

Ja, die Filterverzögerungen beim Wechsel von aus zu ein sind per Software auf 1 ms und 2 ms programmierbar, während für die Verzögerung beim Wechsel von ein zu aus 1 ms, 2 ms, 9 ms und 18 ms ausgewählt werden können.

Wie verhält sich der Signaleingang bei hohen elektrischen Einschaltstrombedingungen?

Die Schaltung bewältigt einen Spitzen-Einschaltstrom von bis zu 250 mA, der innerhalb von 22 Millisekunden auf natürliche Weise auf unter 37 Prozent abklingt, ohne eine falsche Kanalaktivität auszulösen.
