Beschreibung

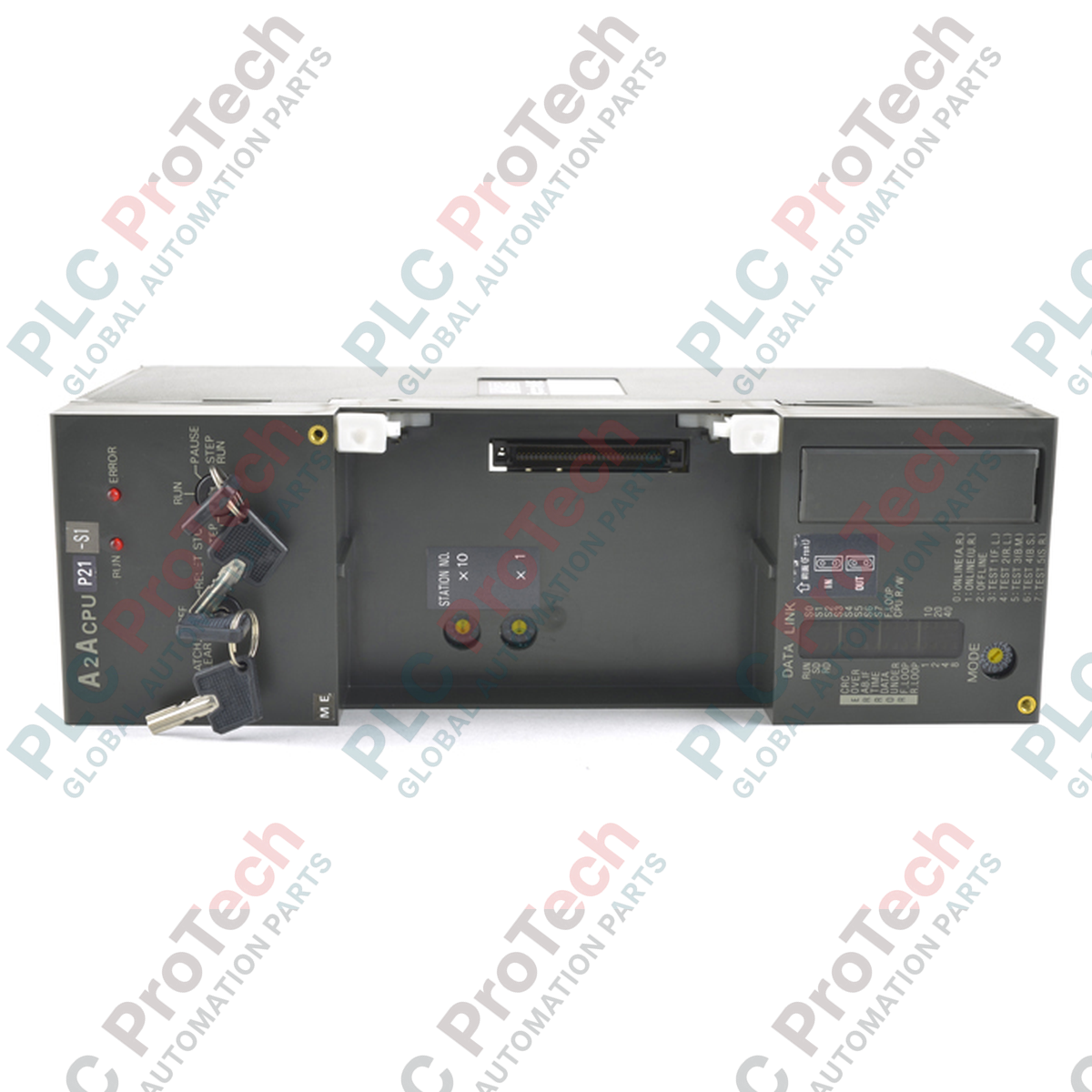

Durch die Integration fortschrittlicher optischer Netzwerkkonnektivität direkt in die Prozessorarchitektur dient die Mitsubishi Electric A2ACPUP21 als spezialisierte Zentraleinheit für die SPS-Plattform der älteren MELSEC A-Serie. Dieses Modul verbindet die Verarbeitungsleistung eines A2ACPU-Kerns mit einer integrierten MELSECNET-Lichtwellenleiter-Datenverbindung und ermöglicht eine schnelle Peer-to-Peer-Kommunikation sowie die Kommunikation zwischen Master- und Unterstationen über Lichtwellenleiter-Ringe. Durch die Bündelung von Steuerungsausführung und optischen Netzwerkfunktionen in einem einzigen Steckplatz optimiert diese CPU-Einheit die Platzeffizienz auf der Rückwandplatine und minimiert die Kommunikationslatenz in verteilten Steuerungstopologien.
Hauptmerkmale
-
Integrierte optische Schnittstelle: Macht ein separates Netzwerkmodul überflüssig, da die MELSECNET-Fähigkeiten für optische Ringe direkt in die CPU integriert sind.
-
Fortschrittliche Befehlsverarbeitung: Schnelle Ausführung von Logik-, Sequenz- und Datenmanipulationsbefehlen, die für die Steuerungsreihe der A-Serie nativ sind.
-
Störungsimmune Kommunikation: Der Übertragungsweg über Lichtwellenleiter ist in rauen Umgebungen vollständig unempfindlich gegenüber elektromagnetischen Störungen (EMI) und Hochfrequenzstörungen (RFI).
-
Redundanz durch Doppelring: Unterstützt optische Ringkonfigurationen, um bei einem einzelnen Kabelbruch eine unterbrechungsfreie Kommunikation zu gewährleisten.
Anwendungen
- Synchronisierung von Automobilmontagelinien über verteilte Netzwerke.
- Kommunale Wasseraufbereitungsanlagen, die eine galvanisch getrennte Kommunikation über große Entfernungen zwischen Stationen erfordern.
- Schwere metallurgische Verarbeitungsanlagen mit hoher elektrischer EMI/RFI-Störbelastung.
- Netzwerksteuerungsarchitekturen für die groß angelegte Materialhandhabung und Fördertechnik.
Technische Daten
| Hersteller |
Mitsubishi Electric |
| Modellnummer |
A2ACPUP21 |
| Produktreihe |
MELSEC A-Serie |
| Modultyp |
SPS-CPU-Einheit für Datenverbindungen |
| Netzwerkschnittstelle |
MELSECNET-Lichtwellenleiter-Ring (Typ P21) |
| Verbindung des Übertragungsmediums |
Zweifaser-Lichtwellenleiterkabel (Spezifikation SI/GI) |
| Betriebstemperatur |
0 bis 55 °C |
| Ursprungsland |
Japan |
| Versandgewicht (berechnet) |
2,0 kg (4,41 lbs) |
| Abmessungen der Verpackung (berechnet) |
250 mm x 110 mm x 130 mm |
Optische Anschlüsse und Schnittstellen
| Anschluss/Schnittstelle |
Funktions-/Kabelzuordnung |
| TX-Anschluss |
Lichtwellenleiter-Sender (ausgehender Schleifensegment) |
| RX-Anschluss |
Lichtwellenleiter-Empfänger (eingehender Schleifensegment) |
| RS-232C-Anschluss |
Schnittstelle für Programmierung, Fehlersuche und Peripherieanbindung |
Empirische technische Erkenntnisse
Alternative Modelle und Kompatibilität
Der A2ACPUP21 integriert Funktionen, die einer Kombination aus A2ACPU und einer optischen Datenverbindungskarte AJ71LP21 entsprechen. Beim Ersetzen älterer, nicht integrierter Konfigurationen müssen Sie sicherstellen, dass Ihre Programmadresszuweisungen die integrierten Verbindungsparameter berücksichtigen. Beachten Sie, dass die Schaltungen des optischen Transceivers für Lichtwellenleiter des Typs SI (kunststoffummantelt) oder GI (Glasfaser) optimiert sind; die passenden Dämpfungseigenschaften des Kabels sind für die Verbindungsstabilität entscheidend.
Anwendungsfallen und technische Hinweise
Ein häufiges Problem im Feld bei älteren optischen MELSECNET-Modulen ist eine Signalverschlechterung durch Mikrobiegungen oder Staubansammlungen in den Faseranschlüssen. Stellen Sie sicher, dass der vom Hersteller angegebene Mindestbiegeradius der Faserkabel im Verdrahtungskanal eingehalten wird. Verwenden Sie an ungenutzten RX/TX-Kanälen stets standardmäßige Schutzkappen, um eine Verunreinigung der Linsen der optischen Transceiver zu verhindern.
Tipps zu Inbetriebnahme und Verdrahtung
Überprüfen Sie bei der Erstinbetriebnahme vor dem Einschalten des Chassis die Stationsnummer und die Netzwerkeinstellungen anhand der Hardware-Drehschalter an der Frontblende der CPU. Wenn die LED „L.ERR“ (Verbindungsfehler) aufleuchtet, überprüfen Sie, ob der TX-Anschluss der Masterstation direkt mit dem RX-Anschluss der lokalen Station verbunden ist. Eine vertauschte TX/RX-Faserverbindung ist die häufigste Ursache für anfängliche Handshake-Fehler in redundanten optischen Schleifenkonfigurationen.
Installationsrichtlinien
KRITISCHE WARNUNG
Trennen Sie alle AC/DC-Stromquellen, die das SPS-Rückwandbuschassis versorgen, und sichern Sie sie gegen Wiedereinschalten, bevor Sie die CPU-Einheit installieren, entfernen oder einstellen. Wird das System nicht vollständig spannungsfrei geschaltet, kann dies zu Stromschlägen, Hardwareschäden oder unvorhersehbarem Verhalten des Steuerungssystems führen, wodurch Maschinenschäden entstehen können.
1
Stellen Sie sicher, dass die Hauptchassis-Basiseinheit sicher montiert und das Systemnetzteil vollständig spannungsfrei ist.
2
Richten Sie den unteren Haltehaken des CPU-Moduls A2ACPUP21 am Führungssteckplatz der Basiseinheit aus, und schwenken Sie das Modul anschließend fest in den Rückwandbusstecker.
3
Ziehen Sie die Halteschraube des Moduls oben am Gerät fest, um die mechanische Stabilität gegenüber industriellen Vibrationen zu gewährleisten.
4
Verbinden Sie die beiden optischen Faserschleifen mit den RX- und TX-Anschlüssen, achten Sie dabei auf die korrekte Verriegelungsausrichtung, und sichern Sie die periphere RS-232C-Programmierleitung.
