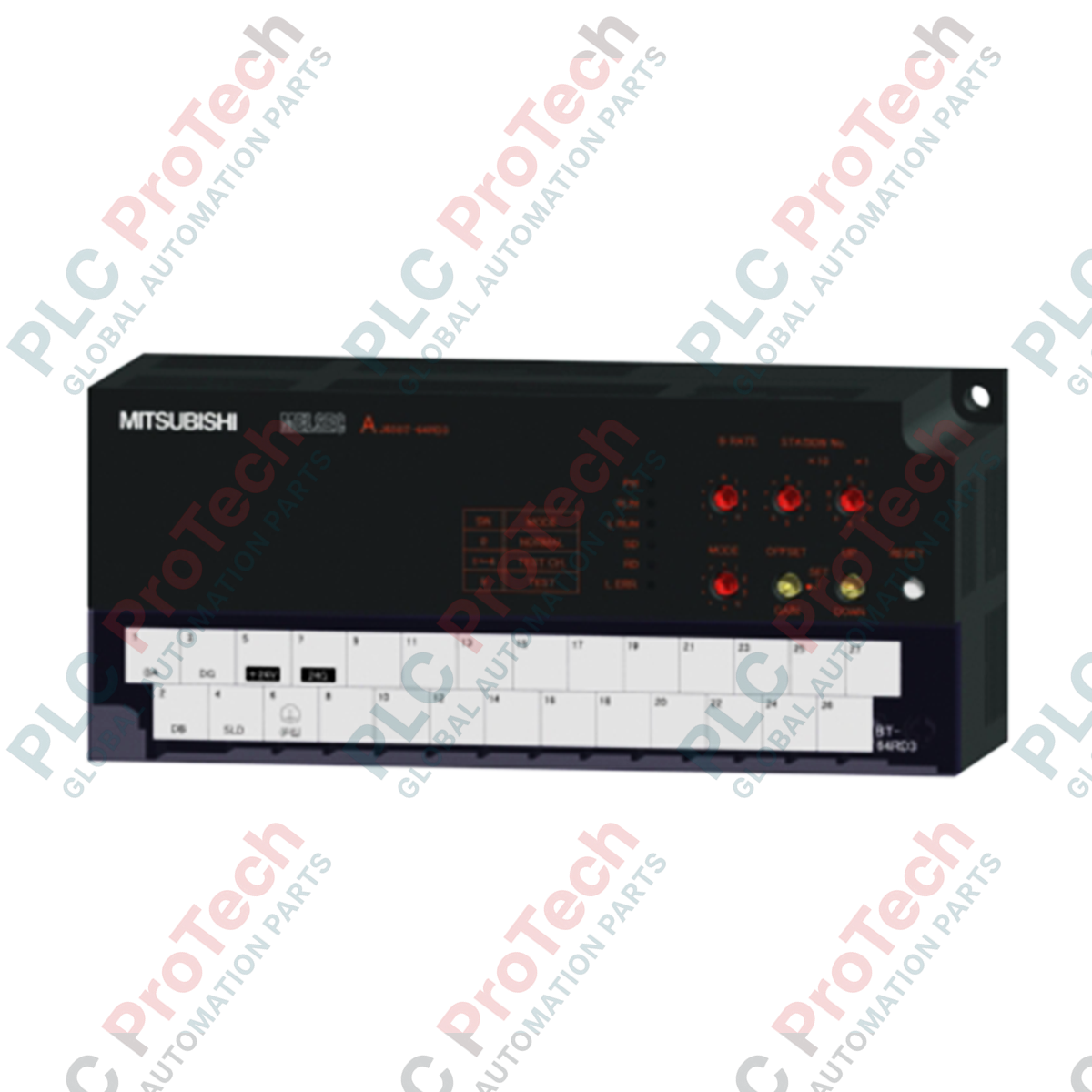

Mitsubishi Electric AJ65BT-64RD3 CC-Link-Temperatureingabeeinheit

SKU AJ65BT-64RD3

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Mitsubishi Electric
Produkt-Nr.: AJ65BT-64RD3
Herkunftsland:Vereinigte Staaten
Produkttyp: RTD-Eingangsmodule
Zahlung: T/T, Western Union
Gewicht: 1400g
Abmessungen: 65 mm × 151,9 mm × 63 mm
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

Für die hochpräzise Temperaturüberwachung in automatisierten Industrieumgebungen dient der AJ65BT-64RD3 als industrietaugliches Platin-Widerstandstemperaturdetektor-Eingangsmodul (RTD). Diese Remote-Station ist direkt mit CC-Link-Netzwerken verbunden und ermöglicht die nahtlose Integration der Telemetriedaten der Temperatursensoren in zentrale SPS- und DCS-Systeme.

Das Modul unterstützt vier unabhängige 3-Draht-RTD-Eingangskanäle, die mit Standard-Pt100- und JPt100-Sensoren kompatibel sind. Es wandelt rohe analoge Sensorsignale in vorzeichenbehaftete Binärwerte mit entweder 16 Bit oder hochauflösenden 32 Bit um und gewährleistet so eine präzise digitale Wandlung. Die elektrische Trennung durch interne Optokoppler isoliert die Sensoreingangsschaltung von der CC-Link-Kommunikationsleitung und schützt das Netzwerk vor Gleichtaktspannungsspitzen und elektromagnetischem Rauschen.

Funktionen

Unterstützt bis zu 4 unabhängige 3-Draht-RTD-Kanäle (kompatibel mit Pt100 und JPt100).
Schnelle Wandlungsgeschwindigkeit von 40 ms pro Kanal für die Echtzeitüberwachung.
Flexible Konfiguration der Digitalausgänge mit 16-Bit- oder 32-Bit-Vorzeichen-Binärmodi.
Galvanische Trennung durch hochwertige Optokoppler zwischen den Sensoreingängen und dem CC-Link-Übertragungssystem.
Abnehmbare 2-teilige Klemmenblock-Schnittstellen (7-polige und 27-polige M3.5-Schraubklemmen) zur Vereinfachung der Feldverdrahtung und des Modulaustauschs.

Anwendungen

Thermische Überwachung von Industrieöfen und Brennöfen.
Überwachung der Prozesstemperatur in der chemischen und petrochemischen Industrie.
Verwaltung von HLK-, Kälte- und Kühlsystemen.
Diagnose der Turbinen- und Lagertemperatur in Kraftwerken.

Technische Spezifikationen

Hersteller	Mitsubishi Electric
Artikelnummer / Modell	AJ65BT-64RD3
Modultyp	CC-Link-RTD-Temperatureingangseinheit
Anzahl der Kanäle	4
Kompatible Sensoren	Pt100, JPt100 (3-Leiter-Typ)
Messbereich	-180 bis 600 °C (sowohl Pt100 als auch JPt100)
Auflösung	0,025 °C
Sensorausgangsstrom	1 mA
Genauigkeit (25 °C +/- 5 °C)	+/- 0,1 % des Endwerts
Genauigkeit (0 bis 55 °C)	+/- 0,25 % des Endwerts
Wandlungsgeschwindigkeit	40 ms / Kanal
CC-Link-Stationstyp	Remote-Device-Station (Ver.1, belegt 4 Stationen)
Isolationsmethode	Optokoppler-Isolierung (zwischen Eingängen und CC-Link-Leitung; zwischen den Kanälen nicht isoliert)
Prüfspannung	500 VAC für 1 Minute (zwischen Stromversorgungs-, Kommunikations-, Eingangs- und Erdungsklemmen)
Isolationswiderstand	10 MOhm oder mehr (bei 500 VDC)
Stromversorgungsanforderungen	24 VDC (18 bis 30 VDC zulässig), 0,17 A
Klemmenanschlusstyp	7-poliger Klemmenblock (M3.5-Schrauben) für Stromversorgung und CC-Link; 27-poliger Klemmenblock (M3.5-Schrauben) für Sensorein-/ausgänge
Betriebstemperatur	0 bis 55 °C
Lagertemperatur	-20 bis 75 °C
Umgebungsfeuchtigkeit	10 bis 90 % rF (nicht kondensierend)
Abmessungen (H x B x T)	65 mm x 151,9 mm x 63 mm
Gewicht	0,38 kg (Versandgewicht: 1,4 kg)

Installationsrichtlinien

Installieren Sie das Modul in einem sauberen, staubfreien Schaltschrank für industrielle Steuerungen mit der Schutzart IP54 oder höher.
Stellen Sie sicher, dass das System vollständig ausgeschaltet ist, bevor Sie das CC-Link-Kabel und die RTD-Verdrahtung anschließen oder trennen.
Verwenden Sie spezielle CC-Link-Kabel, um die Signalintegrität im Feldbusnetzwerk sicherzustellen.
Erden Sie die Abschirmung des CC-Link-Kabels und verbinden Sie die Erdungsklemme des Moduls mit einem Erdungspunkt mit niedriger Impedanz.
Halten Sie um das Modul herum einen Mindestabstand ein, damit die Wärme ordnungsgemäß abgeführt werden kann.

FAQ

Welche Sensortypen sind mit dem AJ65BT-64RD3 kompatibel?

Das Modul ist mit 3-adrigen Platin-Widerstandsthermometern (RTDs) vom Typ Pt100 und JPt100 kompatibel.

Wie hoch ist die Wandlungsrate dieses Temperatureingangsmoduls?

Der AJ65BT-64RD3 bietet eine schnelle Wandlungsgeschwindigkeit von 40 Millisekunden pro Kanal.

Bietet der AJ65BT-64RD3 eine galvanische Trennung zwischen den einzelnen Kanälen?

Nein. Zwar besteht eine Optokoppler-Isolierung zwischen den Sensoreingängen und der CC-Link-Kommunikations-/Versorgungsleitung, die einzelnen Kanäle sind jedoch nicht voneinander isoliert.

Welcher Klemmenblocktyp wird für die Verdrahtungsanschlüsse verwendet?

Das Gerät verfügt über abnehmbare zweiteilige Klemmenblöcke mit M3,5-Schrauben: einen 7-poligen Block für Stromversorgung und Kommunikation sowie einen 27-poligen Block für die RTD-Kanalanschlüsse.
