Beschreibung

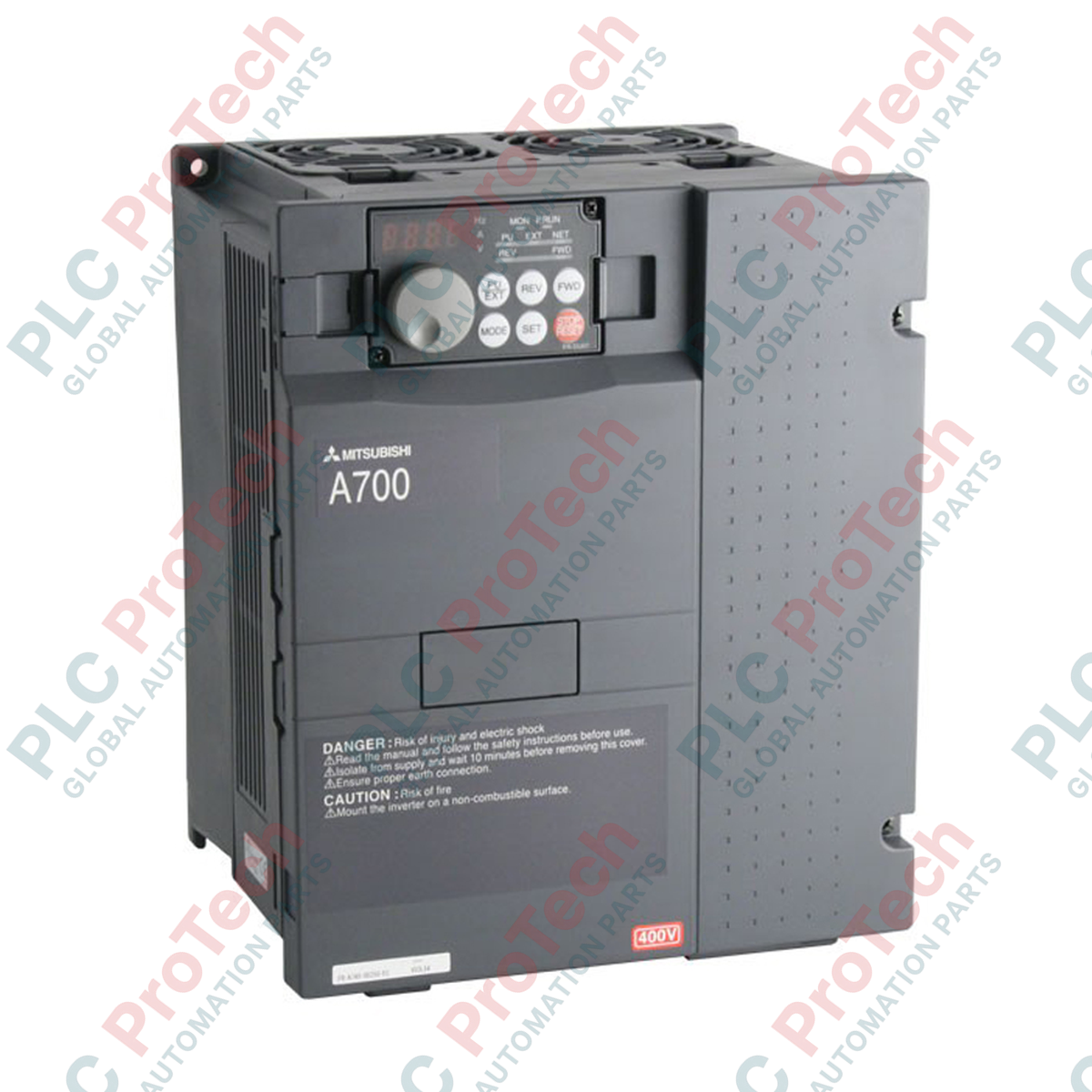

Der zur leistungsstarken Motorsteuerung in anspruchsvollen industriellen Umgebungen entwickelte Mitsubishi Electric FR-A740-1.5K-CHT-Frequenzumrichter fungiert als robuster 3-phasiger Drehzahl- und Drehmomentregler. Durch den Einsatz fortschrittlicher Vektorregelungsalgorithmen gewährleistet dieser Antrieb eine hervorragende Dynamik und eine präzise stationäre Drehzahlregelung für Asynchronmotoren. Der FR-A740-1.5K-CHT ist für den Einsatz unter anspruchsvollen Bedingungen ausgelegt und verfügt über integrierte Sicherheitsfunktionen, ein integriertes Programmierterminal sowie regional optimierte Parameter, die die Integration in standardmäßige Automatisierungssysteme vereinfachen.
Funktionen
-
Echtzeit-sensorlose Vektorregelung: Erzielt ein hohes Drehmoment bei extrem niedrigen Betriebsgeschwindigkeiten, ohne einen Encoder-Rückkopplungskreis zu benötigen.
-
Integrierte SPS-Funktionalität: Ermöglicht Benutzern, direkt im Antrieb individuelle Steuerungslogik und Ablaufoperationen zu programmieren, wodurch die Abhängigkeit von externer Steuerungshardware reduziert wird.
-
Optimierte thermische Leistung: Ausgestattet mit zwei internen Kühllüftern und hochwertigen lackierten Leiterplatten, die gegen Staub, Feuchtigkeit und korrosive Atmosphären beständig sind.
-
Energieeffizienzoptimierung: Implementiert eine adaptive Flussregelung, um den Magnetisierungsstrom des Motors bei Teillast zu minimieren und den Energieverbrauch zu senken.
Anwendungen
- Hochleistungs-Förderanlagen und Systeme für die Schüttgutförderung.
- Drehzahlregelung des Volumenstroms von Industrieventilatoren, Gebläsen und Kreiselpumpen.
- Werkzeugmaschinenspindeln, Hochgeschwindigkeitsmischer und Extruder, die stabile Drehmomentgrenzen erfordern.
- Automatisierte Verpackungsmaschinen und Prozesssteuerungssysteme.
Tabelle der technischen Daten
| Parameter |
Wert / Spezifikation |
| Hersteller |
Mitsubishi Electric |
| Modellnummer |
FR-A740-1.5K-CHT |
| Frequenzumrichter-Serie |
FR-A700-Serie |
| Geeignete Motorleistung |
1,5 kW |
| Nennausgangsstrom |
4,0 A |
| Nennausgangsspannung |
3-phasig, 380 bis 480 V AC |
| Eingangsspannungsklasse |
Dreiphasig, 400-V-Klasse |
| Zulässige Wechselspannungsschwankung |
325 bis 528 V AC (50 Hz / 60 Hz) |
| Überlastfähigkeit |
150 % für 60 Sekunden, 200 % für 3 Sekunden (bei 50 °C) |
| Schutzart |
IP20 (offene Bauart) |
| Kühlsystem |
Zwangsluftkühlung |
| Klemmschrauben des Steuerkreises |
M3 x 35 mm |
| Versandgewicht (berechnet) |
5,0 kg |
| Abmessungen der Verpackung (berechnet) |
270 x 190 x 180 mm |
Anschlüsse und Schnittstellen
| Klemmenkennzeichnung |
Funktionsbeschreibung |
| R/L1, S/L2, T/L3 |
Dreiphasiger AC-Hauptstromeingang |
| U, V, W |
Dreiphasige AC-Motorausgänge |
| P/+, PR |
Klemmen für den externen Anschluss eines Bremswiderstands |
| STF, STR |
Eingänge für Vorwärts- und Rückwärtsstartsignal |
| SD |
Gemeinsame Klemme für Kontakteingangssignale |
| 10, 2, 5 |
Analoge Eingangsklemmen zur Einstellung der Drehzahl über die Spannung |
Alternative Modelle und Kompatibilität
Die Bezeichnung "CHT" kennzeichnet Modelle, die speziell für asiatische Marktprofile optimiert sind. Sie bieten vollständige physische und funktionale Austauschbarkeit mit Standardversionen für die EU und die USA wie dem FR-A740-1.5K-NA. Bei der Umstellung von älteren Systemen der FR-A540-Serie müssen die Parameter angepasst werden, um der höheren Auflösung des Regelkreises des FR-A740 zu entsprechen.
Typische Anwendungsfehler und technische Hinweise
Bei niedrigen Drehzahlen unter hoher Last (unter 20 Hz) können Standardmotoren mit Eigenkühlung die Wärme nicht effizient ableiten. Konfigurieren Sie für den Dauerbetrieb bei niedriger Drehzahl den thermischen Motorschutzparameter Pr. 9 für einen Motor mit konstantem Drehmoment oder setzen Sie ein zusätzliches Gebläse ein. Halten Sie die Innentemperatur des Gehäuses unter 50 Grad Celsius, um eine vorzeitige thermische Leistungsreduzierung der internen DC-Zwischenkreiskondensatorbänke zu verhindern.
Tipps zur Inbetriebnahme und Verdrahtung
Um vagabundierende kapazitive Ableitströme bei Installationen mit Kabellängen von mehr als 30 Metern zu vermeiden, reduzieren Sie die Trägerfrequenz mithilfe des Parameters Pr. 72. Erden Sie den Frequenzumrichter separat über eine eigene Erdungsleitung mit einem Widerstand von höchstens 10 Ohm, und verlegen Sie die Signalleitungen mindestens 10 cm von den Hauptstromleitungen entfernt, um eine Einkopplung elektrischer Störungen zu verhindern.
Installationsrichtlinien
KRITISCHE WARNUNG: Stellen Sie sicher, dass alle eingehenden AC-Leitungen vollständig spannungsfrei sind, bevor Sie auf die Klemmen zugreifen. Warten Sie nach dem Abschalten der Stromversorgung mindestens 10 Minuten, damit die internen Zwischenkreiskondensatoren ihre Restladung abbauen können. Vergewissern Sie sich, dass die interne rote Ladeanzeige vollständig erloschen ist, und messen Sie die DC-Zwischenkreisklemmen P/+ bis N/- mit einem geprüften Voltmeter, um sicherzustellen, dass die Spannung vor Beginn der Arbeiten unter 30 V DC liegt.
1
Montieren Sie den Frequenzumrichter senkrecht an einer nicht brennbaren Stahlplatte, damit die Konvektionsluft optimal über die rückseitigen Kühlkörper strömen kann.
2
Schließen Sie die Erdungsleitungen an die PE-Klemme an, bevor Sie die Hauptstromführung zu den Ausgangsstufen U, V und W herstellen.
3
Ziehen Sie alle Anschlüsse am Leistungsanschlussblock sicher mit den angegebenen OEM-Drehmomentgrenzen an, um hochohmige thermische Übergangswiderstände zu vermeiden.
