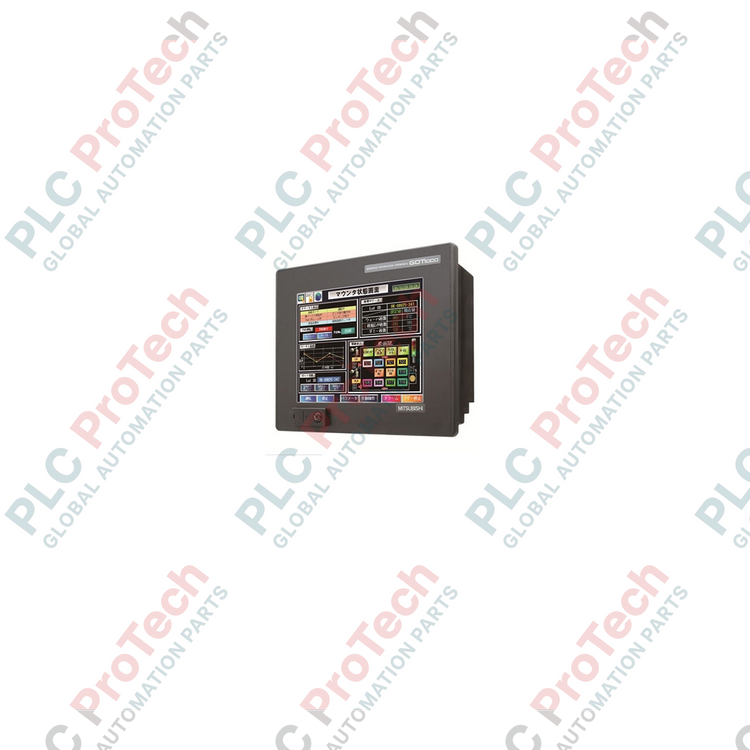

Mitsubishi Electric GT1575-VTBA GOT1000 Grafikbediengerät

Beschreibung

Das GT1575-VTBA wurde für leistungsstarke Mensch-Maschine-Schnittstellen (HMI) entwickelt und dient innerhalb der GOT1000-Plattform von Mitsubishi Electric als robuste Visualisierungs- und Steuerzentrale. Dieses grafische Bedienterminal verfügt über ein hochauflösendes 10,4-Zoll-VGA-TFT-Display zur detaillierten grafischen Darstellung industrieller Prozesse sowie eine intuitive Touchscreen-Bedienung.

Das Gerät verfügt über 9 MB internen Flash-Speicher zur Speicherung von Projektbildschirmdaten und des Betriebssystems. Zu den standardmäßig integrierten Kommunikationsschnittstellen gehören RS-232C- und USB-Anschlüsse, die eine unkomplizierte SPS-Verbindung, den Anschluss von Peripheriegeräten sowie das Hoch- und Herunterladen von Projekten ermöglichen. Die Frontplatte ist für den Einsatz in anspruchsvollen Fabrikumgebungen ausgelegt und bietet bei ordnungsgemäßer Montage im Schaltschrank die Schutzart IP67F gegen Öl und Wasser. Die Stromversorgung erfolgt über einen flexiblen universellen Netzspannungseingang von 100 bis 240 V AC.

Merkmale

• 10,4-Zoll-TFT-Farb-LCD-Display mit einer Auflösung von 640 x 480 Pixeln (VGA).
• Analoger resistiver Touchscreen mit flexibler Gestaltung von Tastenlayouts und präziser Touch-Reaktion.
• 9 MB interner Flash-Speicher für eine effiziente Verwaltung von Projektbildschirmen und Systemdateien.
• Integrierte RS-232C- und USB-Schnittstellen (Typ Mini-B) für den direkten Anschluss von Steuerungen und die Konfiguration über einen PC.
• Kompatibel mit universeller AC-Eingangsspannung (100 bis 240 V AC) für den weltweiten Einsatz.
• Robuste Schutzart IP67F für die Frontplatte mit hoher Staub- und Ölbeständigkeit.

Anwendungen

• Automobilmontagelinien und Steuerpulte für Förderanlagen.
• Verpackungs-, Etikettier- und Lebensmittelverarbeitungsmaschinen.
• Überwachung von Anlagen zur Wasser- und Abwasseraufbereitung.
• Allgemeine Fabrikautomation und Visualisierung der Mehrachs-Bewegungssteuerung.

Technische Daten

Anschlüsse und Schnittstellen

Installationsrichtlinien

• Schaltschrankmontage: Installieren Sie das Terminal in einem sauberen Schalttafelausschnitt. Ziehen Sie die Montagehalterungen mit dem vorgeschriebenen Drehmoment an, um die Dichtheit der IP67F-Frontabdichtung sicherzustellen.
• Abstände: Halten Sie über und unter dem Gerät mindestens 100 mm sowie an den Seiten 50 mm Abstand ein, um eine natürliche Konvektionskühlung zu ermöglichen.
• Erdung: Verbinden Sie den Erdungsanschluss direkt mit einer separaten Schutzerde (Erdung der Klasse D, 100 Ohm oder weniger) und verwenden Sie dabei ein Kabel mit mindestens 2 mm² Querschnitt.
• Verdrahtung: Verlegen Sie Hochspannungsversorgungskabel getrennt von Niederspannungs-Signal- und Kommunikationsleitungen, um elektromagnetische Störungen zu minimieren.

Konformität und Zertifizierungen

• Konform mit den CE-Richtlinien
• UL-/cUL-gelistet
