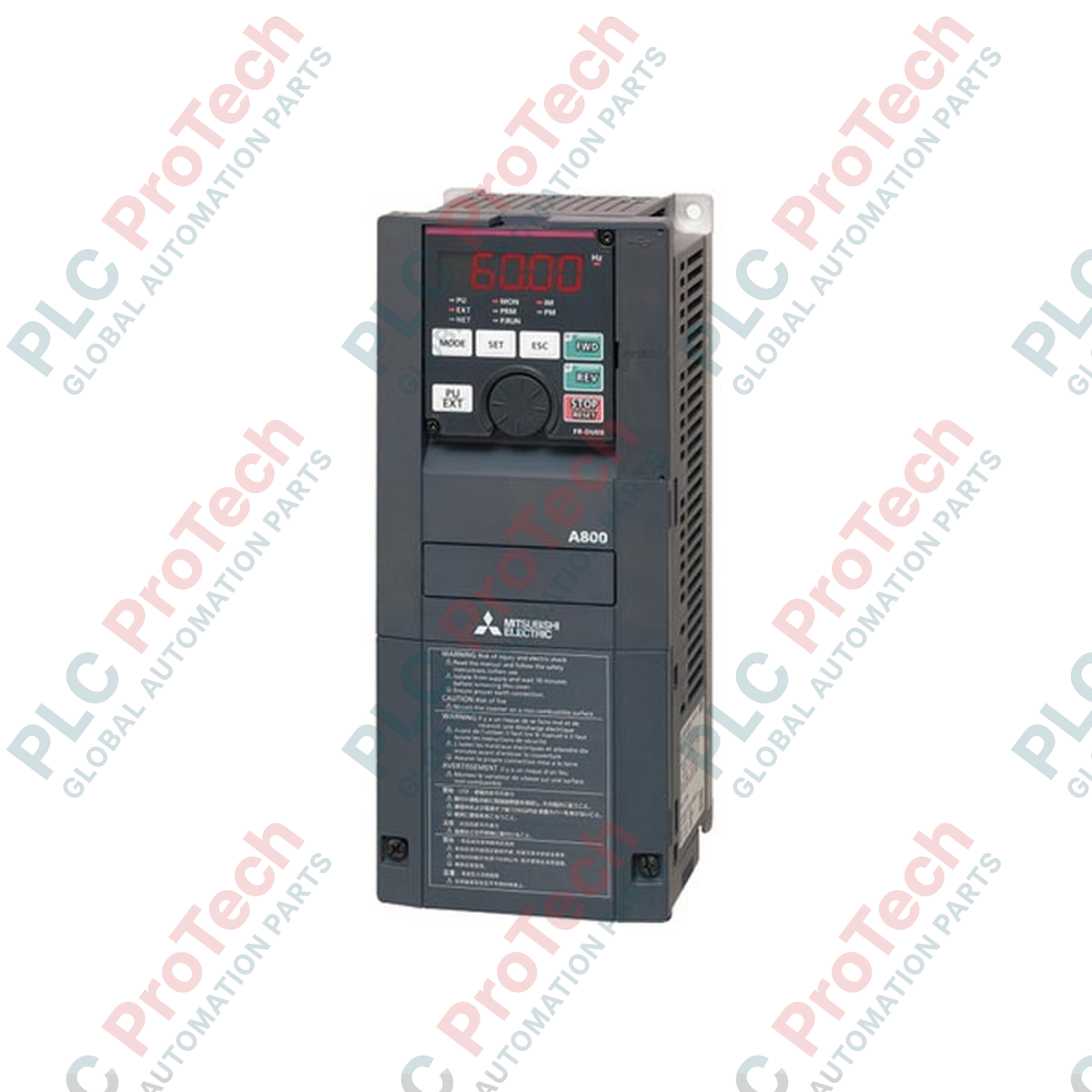

Der FR-A840-1.5K-1 von Mitsubishi Electric wurde für die leistungsstarke industrielle Motorsteuerung entwickelt und ist ein hochwertiger Frequenzumrichter der Serie FR-A800. Dieser Wechselrichter mit hoher Leistung ermöglicht eine hervorragende Drehzahl- und Drehmomentregelung für 1,5-kW-Drehstrommotoren mithilfe fortschrittlicher sensorloser Vektorregelungsalgorithmen in Echtzeit. Das Gerät ist für anspruchsvolle Fertigungsumgebungen ausgelegt und verfügt über standardmäßige serielle Kommunikationsarchitekturen, eine hocheffiziente Kühlung sowie einen robusten Überstromschutz, um einen kontinuierlichen Betrieb vor Ort zu gewährleisten und Anlagenstillstände zu minimieren.
| Parameter | Wert |
|---|---|
| Hersteller | Mitsubishi Electric |
| Modellbezeichnung | FR-A840-1.5K-1 |
| Serienname | FR-A800 |
| Eingangsspannungsklasse | Dreiphasig 400 V (380 bis 500 VAC, 50/60 Hz) |
| Geeignete Motorleistung | 1,5 kW |
| Nennausgangsstrom | 4,0 A |
| Nennausgangsleistung | 3,0 kVA |
| Kommunikationsschnittstellen | RS-232, RS-422, RS-485 (Mitsubishi / Modbus RTU) |
| Normen und Zulassungen | CE, UL, cUL, RoHS |
| Schutzart | IP20 |
| Abmessungen (H x B x T) | 260 mm x 150 mm x 140 mm |
| Versandgewicht (berechnet) | 4,5 kg |
| Klemmenbezeichnung | Schaltungs- / Funktionszuordnung |
|---|---|
| R/L1, S/L2, T/L3 | Dreiphasiger AC-Netzeingang |
| U, V, W | Dreiphasiger Ausgang mit variabler Frequenz zum Motor |
| P/+, PR | Anschlussklemmen für Bremswiderstand |
| STF / STR | Digitale Eingänge für Start Vorwärtslauf / Start Rückwärtslauf |
| SD | Gemeinsamer Anschluss für digitale Eingänge und 24-VDC-Stromversorgung |
| 2, 4, 5 | Analoge Eingänge zur Frequenzeinstellung (Spannung / Strom) & gemeinsamer Masseanschluss |
Der FR-A840-1.5K-1 ist der direkte technologische Ersatz für die älteren Frequenzumrichtermodelle der Serie FR-A740-1.5K. Obwohl Bauform und Steuerklemmen ähnlich angeordnet sind, ist zu beachten, dass die Parameterstrukturen erweitert wurden. Beim Import vorhandener Parameterdateien von A700-Serienmodellen mit der Software FR Configurator2 müssen die Parameter für Beschleunigungs- und Verzögerungskurven sowie die Motoreinstellungskennfelder sorgfältig überprüft werden, um eine reibungslose Inbetriebnahme sicherzustellen.
Bei der Integration in geschlossene IP54-Schaltschränke muss die lokale Wärmeabfuhr korrekt ausgelegt werden. Der Frequenzumrichter benötigt oberhalb und unterhalb des Gehäuses einen freien Mindestabstand von 50 mm, damit die natürliche Luftzirkulation ungehindert erfolgen kann. Bei Anwendungen, die dauerhaft mit niedrigen Drehzahlen und hohem Drehmomentbedarf betrieben werden, verliert der integrierte Motorlüfter an Effizienz. Installieren Sie am Motor stets einen externen Zwangskühllüfter oder verwenden Sie für den Umrichterbetrieb geeignete Motoren, um thermische Wicklungsauslösungen (E.THT-Fehler) zu verhindern.
Stellen Sie sicher, dass Parameter 79 (Auswahl des Betriebsmodus) ausdrücklich passend zu Ihrer Systemsteuerung eingestellt ist. Wenn Pr.79 beispielsweise auf „2“ gesetzt wird, wird die Steuerungslogik ausschließlich auf die externen Klemmen festgelegt und die PU-Tastatur umgangen. Verwenden Sie bei RS-485-Serienschaltungen am letzten physischen Knoten einen Abschlusswiderstand und verlegen Sie standardmäßige, doppelt geschirmte verdrillte STP-Steuerkabel. Der Schirm muss strikt an einem einzigen Punkt aufgelegt werden (PE-Erdung am Schrankeintritt), um gefährliche Erdschleifen zu verhindern.
KRITISCHE WARNUNG
Trennen Sie alle Hauptstromleitungen, bevor Sie das Gerät physisch im Schaltschrank montieren oder die Steuerklemmen verdrahten. Warten Sie nach dem Ausschalten der Eingangsspannung mindestens 10 Minuten, damit sich die internen Gleichspannungsbus-Kondensatoren vollständig entladen können. Messen Sie die Gleichspannung des Zwischenkreises stets mit einem kalibrierten Digitalmultimeter zwischen den Klemmen P/+ und N/-, um sicherzustellen, dass die Spannung vor Beginn berührungsempfindlicher elektrischer Arbeiten unter 50 VDC liegt.
Montieren Sie den Frequenzumrichter sicher auf einer starren, vibrationsbeständigen vertikalen Montageplatte und verwenden Sie geeignete M5-Schrauben.
Verbinden Sie die physische PE-Schutzerdungsklemme direkt mit der zentralen Erdungsschiene des Schaltschranks, bevor Sie die Stromversorgungsleitungen verdrahten.
Schließen Sie die dreiphasigen Stromleitungen an R/L1, S/L2 und T/L3 an und stellen Sie dabei die korrekte Phasenkonfiguration sicher. Führen Sie die Motorausgänge von U, V und W.
Verlegen Sie die Verdrahtung der sicheren Steuersignale in separaten Kabelkanälen, fern von den Hochspannungsstromleitungen, um induktive Übersprechen zu verhindern.
Globaler Expressversand
Rückgabe & Garantie
Hersteller: Mitsubishi Electric
Produkt-Nr.: FR-A840-1.5K-1
Herkunftsland:Vereinigte Staaten
Produkttyp: Frequenzumrichter
Zahlung: T/T, Western Union
Gewicht: 4500g
Abmessungen: 260 mm x 150 mm x 140 mm
Versandhafen: Xiamen
Garantie: 12 Monate
