Beschreibung

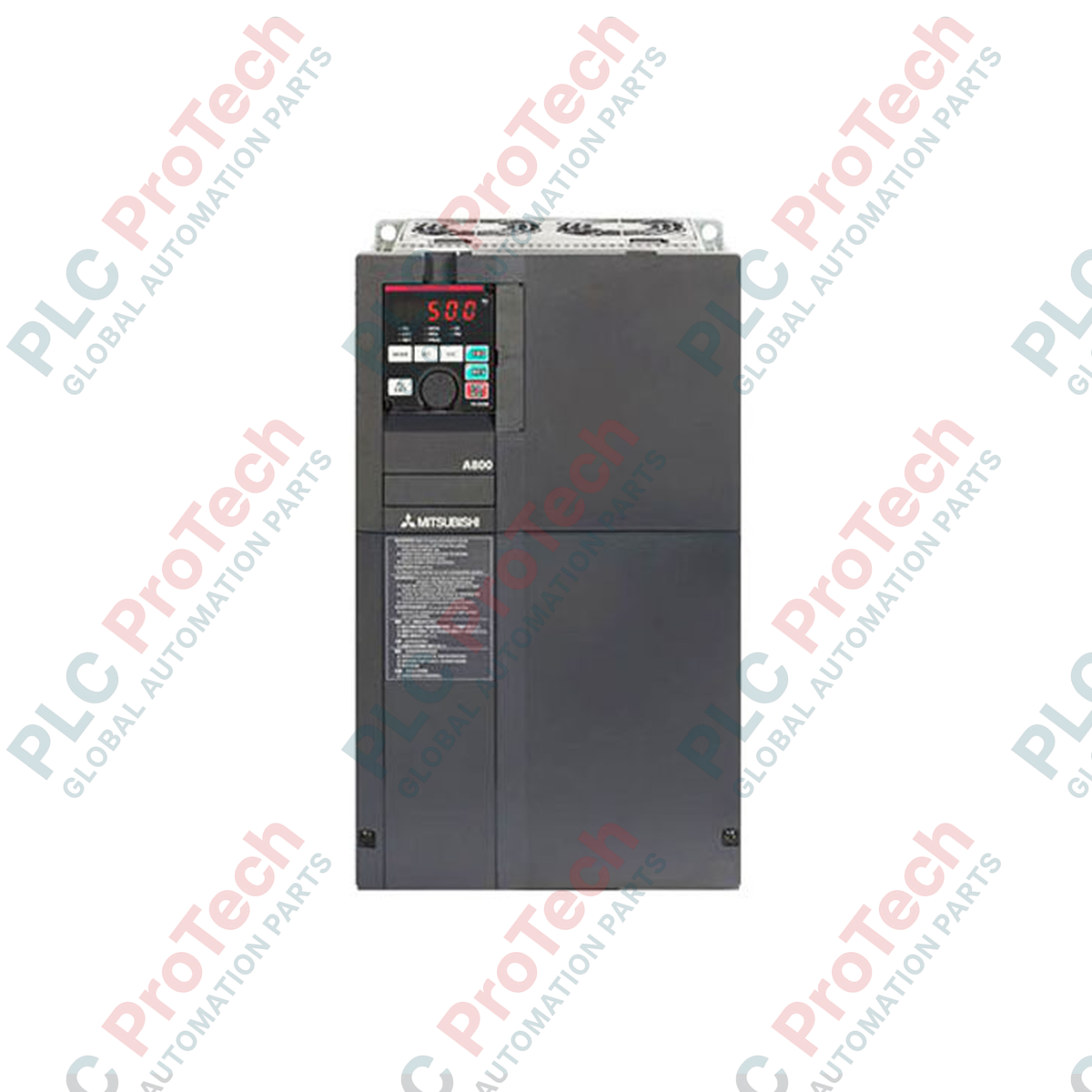

Der FR-A840-132K-1 Frequenzumrichter wurde für industrielle Schwerlastanwendungen mit hoher Leistung entwickelt und ermöglicht eine präzise Drehzahl- und Drehmomentregelung von Motoren innerhalb der Produktreihe Mitsubishi Electric FR-A800. Dieser leistungsstarke Wechselrichter verfügt über fortschrittliche Vektorregelungsalgorithmen und eine dedizierte FM-Impulskettenausgangsklemme (Frequenzüberwachung), um die Energieeffizienz und die Systemrückmeldung bei verschiedenen Motortopologien zu optimieren, darunter Standard-Asynchronmotoren und permanenterregte Synchronmotoren.
Dieser Frequenzumrichter unterstützt dreiphasige 380-V- bis 500-V-Einspeisungen und liefert einen Dauer-Ausgangsstrom von 260 A zum Antrieb von Motoren mit bis zu 132 kW. Zur Standardausstattung gehören integrierte serielle Schnittstellen nach RS-485, RS-422 und RS-232 für eine schnelle Anbindung an speicherprogrammierbare Steuerungen (SPS) und dezentrale Steuerungssysteme (DCS). Seine robuste Kühlstruktur und sein Schutzdesign sind auf zuverlässigen Dauerbetrieb in rauen Fertigungsumgebungen ausgelegt.
Merkmale
- Fortschrittliche sensorlose Echtzeit-Vektorregelung und sensorlose PM-Vektorregelung für außergewöhnlich hohe Drehzahlgenauigkeit.
- Integrierte Sicherheitsstoppfunktion gemäß EN ISO 13849-1 Kategorie 3/PLd zur sicheren Integration der Drehmomentabschaltung (STO).
- Integrierte SPS-Funktion zur Ausführung lokaler Anwenderprogramme und zur Steuerung kundenspezifischer Logik ohne externen Prozessor.
- FM-Klemmenkonfiguration mit Hochgeschwindigkeits-Impulskettenausgang für die analoge Nachführung und Systemüberwachung.
- Außergewöhnliche Überlasttoleranz, ausgelegt für starke kurzzeitige Lastspitzen beim Anfahren und Abbremsen.
Anwendungen
- Schwerlast-Pumpstationen für kommunale und industrielle Anwendungen.
- Ventilatoren mit hohem Trägheitsmoment, industrielle Gebläse und HLK-Luftaufbereitungsgeräte.
- Fördersysteme, automatisierte Materialhandhabung und schwere Hebemaschinen.
- Industriemischer, Extruder, Brecher und Zentrifugen.
Technische Daten
| Hersteller |
Mitsubishi Electric |
| Teilenummer / Modell |
FR-A840-132K-1 |
| Serie |
FR-A800 |
| Geeignete Motorleistung |
132 kW |
| Nennausgangsstrom |
260 A |
| Nennausgangsleistung |
198 kVA |
| Ausgangsspannung |
Dreiphasig, 380 V bis 500 V AC |
| Eingangsspannungsklasse |
Dreiphasig, 380 V bis 500 V AC (50/60 Hz) |
| Kommunikationsschnittstellen |
RS-485, RS-422, RS-232 (integriertes Modbus-RTU) |
| Klemmentyp |
Typ FM (Impulsfolgen-Überwachungsausgang) |
| Abmessungen (H x W x T) |
740 mm x 465 mm x 360 mm |
| Gewicht |
79 kg |
Installationsrichtlinien
-
Montage: Montieren Sie das Gerät senkrecht auf einer ebenen, nicht brennbaren Fläche in einem industriellen Schaltschrank der Schutzart IP2x oder IP54, um das Eindringen von leitfähigem Staub oder korrosiven Gasen zu verhindern.
-
Mindestabstände: Halten Sie oben und unten am Antriebsrahmen einen Mindestabstand von 100 mm ein, damit die Kühlluft ungehindert aus den internen Lüftern austreten kann.
-
Erdung: Schließen Sie den Erdungsanschluss direkt an einen eigens dafür vorgesehenen Erdungspunkt der Anlage an. Stellen Sie sicher, dass der Erdungswiderstand höchstens 10 Ohm beträgt, um Störungen zu begrenzen und die elektrische Sicherheit zu gewährleisten.
-
Kabelabschirmung: Verwenden Sie geschirmte Motorleistungskabel mit Hochfrequenzgeflecht und erden Sie die Abschirmung sowohl an der Antriebsplatte als auch am Motorgehäuse, um elektromagnetische Strahlung zu minimieren.
Konformität und Zertifizierungen
- CE-Kennzeichnung (Niederspannungsrichtlinie / EMV-Richtlinie)
- UL-zertifiziert (USA und Kanada)
- cUL
- RoHS-konform
