Beschreibung

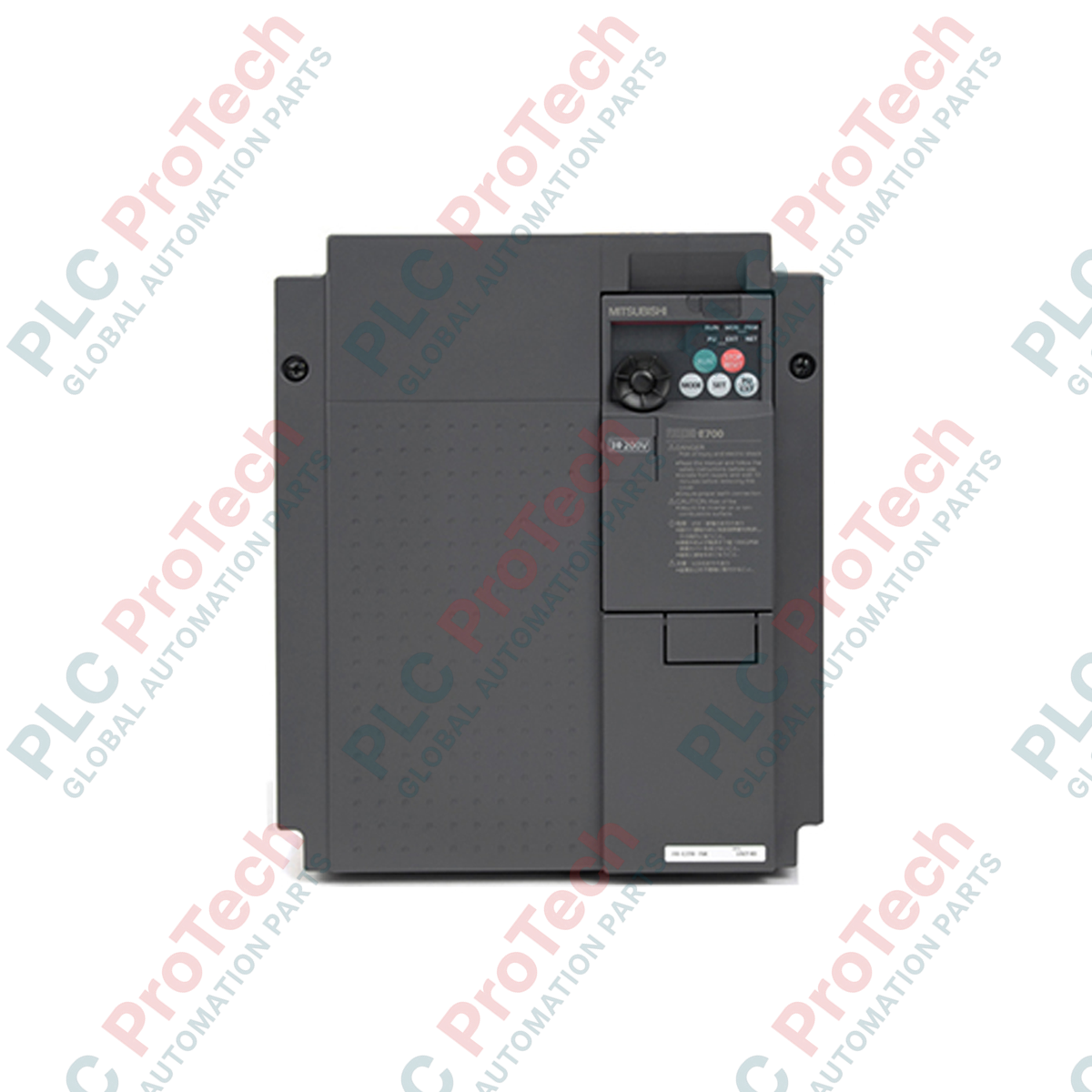

Der für eine äußerst präzise Drehzahl- und Drehmomentregelung in anspruchsvollen Anwendungen entwickelte Mitsubishi Electric FR-E720-15K ist ein robuster Frequenzumrichter mit 15 kW aus der weltweit bewährten FR-E700-Serie. Der kompakte Umrichter wird mit einer dreiphasigen Stromversorgung der 200-V-Klasse betrieben und integriert eine fortschrittliche magnetische Flussvektorregelung, die selbst bei niedrigen Betriebsfrequenzen ein außergewöhnlich hohes Drehmoment liefert. Damit eignet er sich hervorragend für anspruchsvolle Maschinen und automatisierte Prozesse.
Merkmale
-
Fortschrittliche Flussvektorregelung: Liefert ein hohes Anlaufmoment (200 % bei 0,5 Hz) und eine optimale Motorleistung über den gesamten Drehzahlbereich.
-
Erhöhte Überlasttoleranz: Der robuste Schaltungsschutz erlaubt vorübergehende Überlastgrenzen von bis zu 200 % für 3 Sekunden.
-
Umfassende Sicherheitsintegration: Integrierte Sicherheitsfunktionen zur sicheren Drehmomentabschaltung (STO), konform mit den europäischen Maschinenrichtlinien.
-
Zwangsluftkühlsystem: Integrierte, geräuscharme Lüfter halten die optimale Innentemperatur während anspruchsvoller Betriebszyklen aufrecht.
-
Flexible Kommunikation: Der standardmäßig integrierte serielle RS-485-Kommunikationsanschluss ermöglicht eine nahtlose Integration in SPS- und Netzwerksysteme.
Anwendungen
-
Materialtransportsysteme: Förderbänder, Sortieranlagen und automatisierte Lagersysteme.
-
Förderung von Flüssigkeiten und Luft: Robuste Industriegebläse, Abluftventilatoren und Kreiselpumpstationen.
-
Verpackungs- und Lebensmittelverarbeitung: Hochpräzise Dosierpumpen, Verschließmaschinen und Verpackungsanlagen.
-
Werkzeugmaschinenkomponenten: Bohrer, Schleifspindeln und mehrachsige Positioniertische, die ein konstantes Drehmoment bei niedrigen Drehzahlen erfordern.
Technische Daten
| Parameter |
Wert |
| Hersteller |
Mitsubishi Electric |
| Modellnummer |
FR-E720-15K |
| Produktserie |
FR-E700-Serie |
| Geeignete Motorleistung |
15 kW (20 HP) |
| Nennleistung |
23,9 kVA |
| Nennausgangsstrom |
60 A |
| Überlaststrombemessung |
150 % für 60 Sekunden, 200 % für 3 Sekunden (umgekehrt zeitabhängige Kennlinie) |
| Nennausgangsspannung |
Dreiphasig, 200 V bis 240 V AC |
| Eingangsspannung / Frequenz |
Dreiphasig, 200 V bis 240 V AC, 50 Hz / 60 Hz |
| Zulässige Spannungsschwankung |
170 V bis 264 V AC, 50 Hz / 60 Hz |
| Kapazität der Stromversorgung |
28 kVA |
| Drehmoment der generatorischen Bremsung |
20 % (Mindestkurzzeitbemessung) |
| Kühlsystem |
Zwangsluftkühlung |
| Nettogewicht |
6,5 kg (14,3 lbs) |
| Versandgewicht (berechnet) |
8,0 kg (17,6 lbs) |
Empirische Erkenntnisse aus der Entwicklung
Alternative Modelle und Kompatibilität
Beim Austausch älterer FR-E520-Systeme durch den FR-E720-15K ist zu beachten, dass die Außenabmessungen und die Positionen der Befestigungsbohrungen geringfügig abweichen können. Antriebsparameter können mit der Software FR Configurator nahtlos übertragen werden; benutzerdefinierte Klemmenzuweisungen für die Logiksequenz müssen jedoch an der neuen Klemmenblockkonfiguration manuell überprüft werden.
Anwendungsfehler und technische Hinweise
Beim Einbau des FR-E720-15K in geschlossene Gehäuse ist eine sorgfältige thermische Auslegung erforderlich. Da das Gerät bei seiner maximalen Belastbarkeit von 60A erhebliche Wärme abführt, sind bei Standardbelüftung mindestens 50 mm Freiraum oberhalb und unterhalb des Gehäuses erforderlich. Bei häufigem Schalten von Lasten mit hoher Trägheit kann die interne Bremsmomentkapazität von 20 % überschritten werden; ein externer Bremswiderstand wird dringend empfohlen, um während der Verzögerungsphasen Überspannungsauslösungen (E.OV3) zu verhindern.
Tipps für Inbetriebnahme und Verdrahtung
Um hochfrequente elektromagnetische Störungen (EMI), wie sie bei Trägerfrequenzen von 15 kW typisch sind, zu reduzieren, müssen die Schirmungen der Motorkabel zurückgesetzt und mit 360-Grad-Metallerdungsschellen direkt an der Schaltschrankrückwand geerdet werden. Verlegen Sie alle analogen Niederspannungs-Steuerleitungen (0-10V / 4-20mA) mit einem Abstand von mindestens 10 cm zu den primären Stromkabeln und führen Sie sie nach Möglichkeit in separaten Metallkanälen.
Installationsrichtlinien
KRITISCHE WARNUNG: SICHERHEITSVORSCHRIFTEN
Gefahr eines schweren Stromschlags. Stellen Sie sicher, dass alle eingehenden AC-Versorgungsleitungen physisch getrennt, gegen Wiedereinschalten gesichert und gekennzeichnet sind, bevor Sie auf die Steuerklemmen zugreifen. Warten Sie nach dem Ausschalten mindestens 10 Minuten, damit sich die internen Zwischenkreiskondensatoren vollständig entladen können. Überprüfen Sie vor Installations- oder Wartungsarbeiten, dass an den Gleichspannungsklemmen keine Spannung anliegt.
1
Mechanische Montage: Montieren Sie den Wechselrichter senkrecht mit M5-Schrauben auf einer ebenen, vibrationsfreien Fläche. Stellen Sie sicher, dass der Luftstrom des Kühlgebläses vollständig ungehindert ist.
2
Leistungsklemmen: Schließen Sie die Eingangsstromleitungen an R/L1, S/L2 und T/L3 an. Verbinden Sie die Motorkabel mit U, V und W. Schließen Sie die Eingangsstromversorgung nicht an die Ausgangsklemmen an, da dies das Leistungsmodul zerstört.
3
Erdungsanschluss: Erden Sie das Wechselrichtergerät direkt über die dafür vorgesehene Schutzerdungsklemme (PE). Verwenden Sie einen für ein 15-kW-System geeigneten Leitungsquerschnitt.
4
Logikauswahl: Stellen Sie den Jumper für die Senken-/Quellensteuerungslogik entsprechend den Ausgängen Ihrer Controllerkarte ein, bevor Sie mit der Verdrahtung des Steuerkreises beginnen.
