Beschreibung

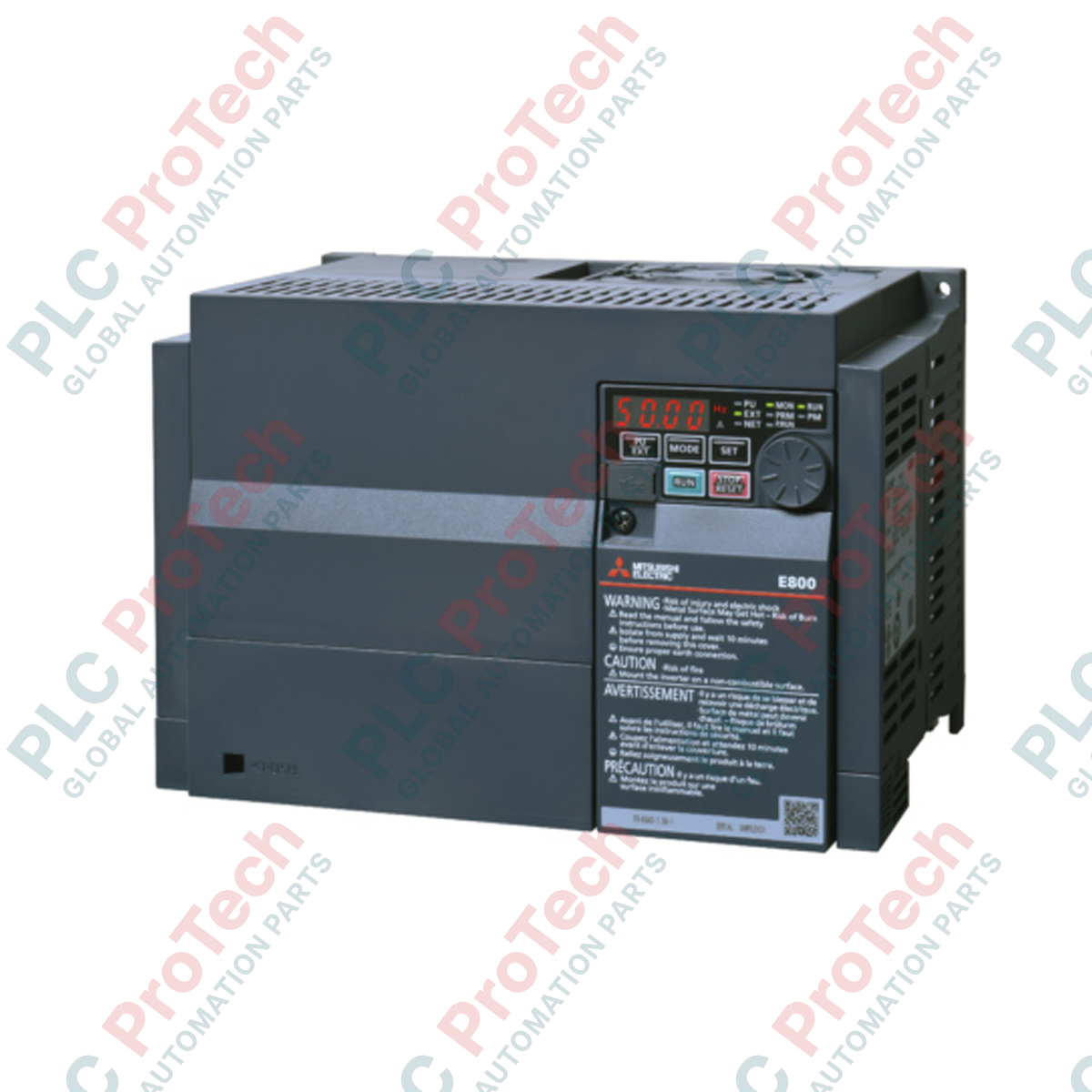

Der FR-E840-0170-4-60 Frequenzumrichter wurde für eine zuverlässige Drehzahlregelung in industriellen Dreiphasensystemen entwickelt und gehört zur leistungsstarken FR-E800-Familie von Mitsubishi Electric. Dieser kompakte, vielseitige Wechselrichter unterstützt dreiphasige Stromversorgungen der 400-V-Klasse und ermöglicht die effiziente Steuerung von Asynchron- und Permanentmagnetmotoren. Dank der integrierten Schutzbeschichtung der Leiterplatte (gekennzeichnet durch das Suffix -60) ist das Gerät gegen raue Umgebungsbedingungen wie Feuchtigkeit, Staub und korrosive Dämpfe geschützt und gewährleistet so langfristige Betriebssicherheit in anspruchsvollen Produktionsumgebungen.
Das Gerät bietet eine analoge Spannungsüberwachung über den dedizierten Anschluss AM und ist sowohl für Standardsignaleingänge als auch für den integrierten Sicherheitsstoppkreis mit Source-Logik konfiguriert. Es ist für die nahtlose Integration in standardisierte Steuerungsarchitekturen ausgelegt und bietet ein ausgewogenes Verhältnis von Leistung zu Baugröße, geeignet für dezentrale Schaltschränke und modulare Maschinenkonzepte.
Merkmale
-
Schutzbeschichtung der Leiterplatte: Die werkseitig aufgebrachte Schutzbeschichtung (Spezifikation -60) schützt empfindliche interne Elektronik vor Feuchtigkeit und luftgetragenen Schadstoffen.
-
Standardmäßige Source-Logik: Bietet eine Source-Logik-Konfiguration sowohl für die Haupteingangssignale der Steuerung als auch für den separaten Sicherheitsstromkreis des Sicherheitsstopps.
-
Analoge Spannungsüberwachung: Verfügt über den Anschluss AM zur Echtzeitüberwachung der Ausgangsspannungsparameter.
-
Effiziente thermische Auslegung: Kompakte Baugröße, optimiert für die Montage nebeneinander in Schaltschränken.
Anwendungen
- Förderanlagen und Materialhandhabungsmaschinen.
- Steuerungen für Industrieventilatoren, Gebläse und Lüftungsanlagen.
- Drehzahlregelung von Kreiselpumpen in der Prozessindustrie.
- Verpackungs-, Umhüllungs- und Etikettiermaschinen.
Technische Daten
Parameter
Spezifikation
| Hersteller |
Mitsubishi Electric |
| Modellnummer |
FR-E840-0170-4-60 |
| Serie |
FR-E800 |
| Spannungsklasse |
400-V-Klasse (Dreiphaseneingang) |
| Nennstrom bei normaler Belastung (ND) |
17,0 A |
| Nennfrequenz (Grundeinstellung) |
50 Hz |
| Überwachungsausgang |
Spannung (Klemme AM) |
| Eingangssignallogik |
Quellenlogik |
| Logik des Sicherheitsstoppsignals |
Quellenlogik (fest) |
| Leiterplattenbeschichtung |
Mit Schutzbeschichtung |
| Beschichtete Leiter |
Ohne beschichtete Leiter |
| Nettogewicht des Produkts |
2,4 kg |
Anschlüsse und Schnittstellen
| Klemmenbezeichnung |
Funktionszuweisung |
| R/L1, S/L2, T/L3 |
Dreiphasige AC-Stromversorgungsanschlüsse |
| U, V, W |
Dreiphasiger AC-Ausgang zum Motor |
| AM |
Ausgangsklemme zur Überwachung der Analogspannung |
| Sicherheitseingänge |
Anschlussklemmen des Sicherheitsstoppschaltkreises für Logik mit Quellenlogik |
Installationsrichtlinien
-
Montageausrichtung: Montieren Sie den Wechselrichter senkrecht auf einer ebenen, hitzebeständigen Fläche, um eine optimale natürliche Konvektion zu gewährleisten.
-
Abstandsanforderungen: Halten Sie ober- und unterhalb des Geräts einen Mindestabstand von 50 mm und an beiden Seiten einen Abstand von 5 mm ein, damit eine ausreichende Luftzirkulation gewährleistet ist.
-
Bewährte Verdrahtungspraktiken: Verwenden Sie abgeschirmte Strom- und Steuerkabel, um elektromagnetische Störungen (EMI) zu minimieren. Verlegen Sie die Steuerleitungen getrennt von den Hochspannungs-Motorleitungen.
-
Erdung: Erden Sie das Gerät sicher über die Erdungsklemme, um Stromschläge zu verhindern und die Einkopplung von Störgeräuschen aus der Industrie zu verringern.
Konformität und Zertifizierungen
- CE-Kennzeichnung (Niederspannungs- und EMV-Richtlinien)
- UL-gelistet / cUL-gelistet
