Hersteller: Mitsubishi Electric
Produkt-Nr.: FR-F840-01160-2-60
Herkunftsland:Vereinigte Staaten
Produkttyp: Frequenzumrichter
Zahlung: T/T, Western Union
Gewicht: 41000g
Versandhafen: Xiamen
Garantie: 12 Monate

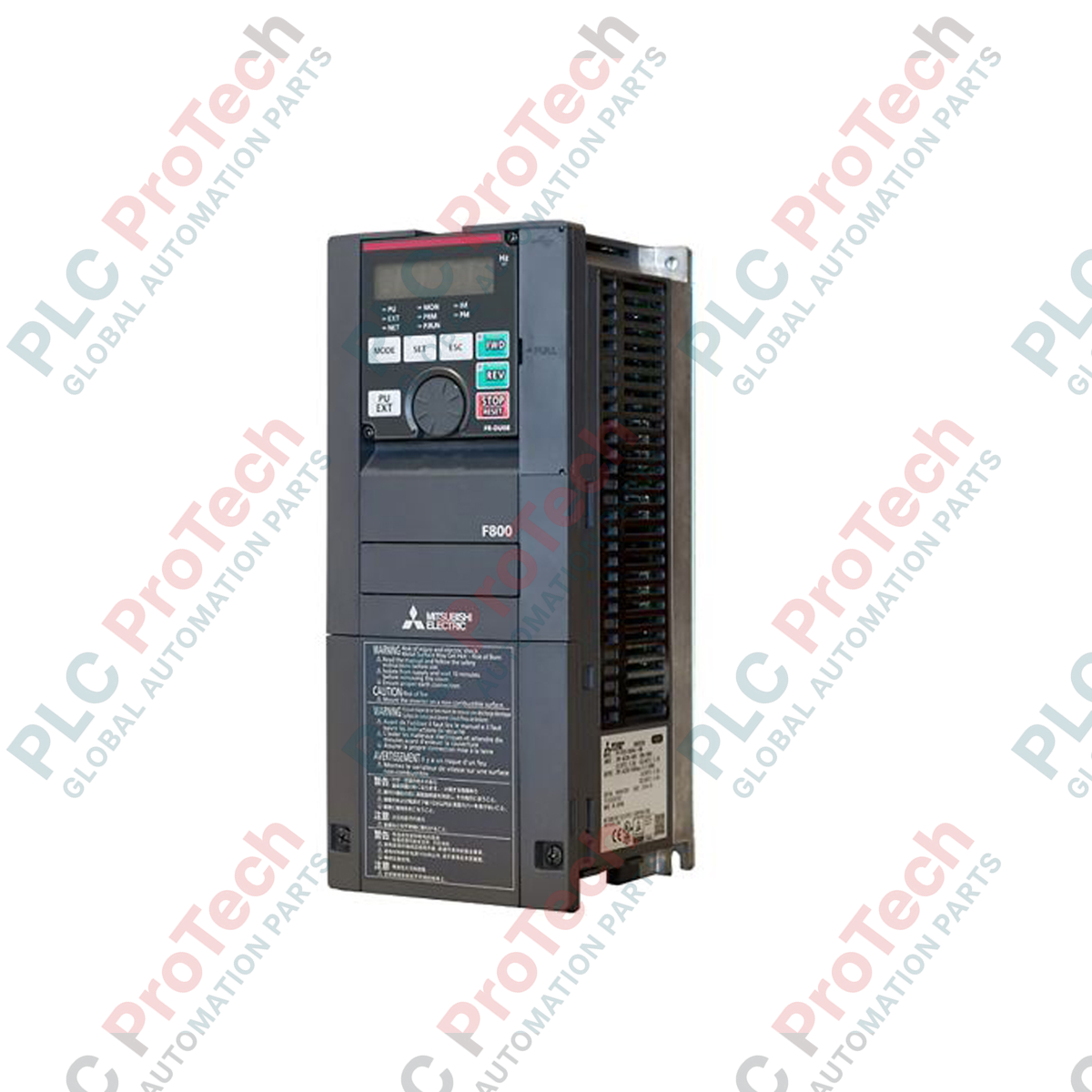

Der Frequenzumrichter Mitsubishi Electric FR-F840-01160-2-60 wurde entwickelt, um die Effizienz von Kreiselpumpen und Ventilatoren in anspruchsvollen industriellen Netzwerken zu optimieren, und ermöglicht eine präzise Drehzahlregelung innerhalb der leistungsstarken FR-F800-Serie. Dieses Gerät verfügt über fortschrittliche Energiesparalgorithmen und robuste Hardware für raue Umgebungen. Der FR-F840-01160-2-60 ist für den Schwerlastbetrieb mit 55 kW ausgelegt und nutzt spezielle Schutzbeschichtungen für Leiterplatten, um seine Lebensdauer in korrosiven oder feuchten Umgebungen zu verlängern.
| Parameter | Spezifikationswert |
|---|---|
| Hersteller | Mitsubishi Electric |
| Modellcode | FR-F840-01160-2-60 |
| Serienname | FR-F800 |
| Geeignete Motorleistung | 55 kW |
| Nennausgangsstrom | 116 A |
| Nennausgangsleistung | 88 kVA |
| Eingangsspannungsphase / Frequenz | Dreiphasig 380 bis 500 V AC, 50 Hz / 60 Hz |
| Spannungsschwankungsbereich | 323 bis 550 V AC, 50 Hz / 60 Hz |
| Frequenzschwankungsbereich | +/- 5 Prozent |
| Leistungsversorgungskapazität | 107 kVA |
| IP-Schutzart / Gehäuse | IP00 (offene Bauart, JEM1030) |
| Kühlsystem | Zwangsluftkühlung |
| Ursprungsland | Japan |
| Nettogewicht des Geräts | 41,0 kg |
| Versandgewicht (berechnet) | 47,0 kg |
| Klemmenbezeichnung | Funktionszuweisung / Schaltungsfunktion |
|---|---|
| R/L1, S/L2, T/L3 | Anschlüsse für dreiphasige AC-Stromversorgung |
| U, V, W | Dreiphasiger Frequenzausgang für AC-Asynchronmotor |
| P/+, PR | Pluspol des Gleichspannungszwischenkreises / Anschluss an den Bremswiderstand |
| P/+, N/- | Gemeinsamer Anschluss des Gleichspannungszwischenkreises für Konfigurationen mit rückspeisendem Umrichter |
| Erde / Masse (PE) | Chassis-Erdungsklemme zur Einhaltung der Sicherheitsanforderungen an elektrische Störgeräusche |
Standardgeräte dieser Katalogreihe tragen für industrielle Umgebungen der Basisklasse das Suffix „-1“. Das FR-F840-01160-2-60 weist die Regionskennung „-2“ auf (entspricht der standardmäßigen funktionalen CA-Spezifikation mit integrierten europäischen/chinesischen EMV-Filterstandards), kombiniert mit dem Schutzsuffix „-60“. Es ist hinsichtlich der mechanischen Abmessungen direkt rückwärtskompatibel mit Standardmodellen der Reihe FR-F740 mit gleicher Baugröße, jedoch müssen die Parameter vor der Inbetriebnahme mit der Software FR Configurator2 übersetzt werden.
Da es sich bei diesem Gerät um ein offenes Chassis der Schutzart IP00 handelt, ist es bei ungeschützter Aufstellung anfällig für das direkte Eindringen von Umwelteinflüssen. Die Montage in einem MCC-Schaltschrank mit mindestens der Schutzart IP54 ist erforderlich. Der Antrieb gibt bei Volllastbetrieb etwa 1,5 kW Wärme ab. Stellen Sie sicher, dass die thermische Auslegung Ihres Schaltschranks Zwangsbelüftungsraten von mindestens 250 Kubikmetern pro Stunde unterstützt, um Übertemperaturabschaltungen zu vermeiden.
Halten Sie analoge Steuerleitungen vollständig von energiereichen Ausgangskabeln getrennt. Die Schirmung der Klemmenanschlüsse muss an der Erdungsplatte unmittelbar neben dem VFD-Chassis angeschlossen werden. Schließen Sie die Klemme SD (Steuerungsmasse) nicht kurz mit der Schutzerde (PE), da dadurch Erdschleifen entstehen, die ein durch Störungen verursachtes Zurücksetzen des Controllers auslösen.
Schalten Sie alle primären Versorgungsleitungen spannungsfrei, bevor Sie die Abdeckungen des Klemmenblocks entfernen. Warten Sie mindestens 10 Minuten, damit sich die internen Zwischenkreiskondensatoren vollständig entladen können. Überprüfen Sie vor allen Verdrahtungs- oder Wartungsarbeiten stets mit einem kalibrierten Spannungsmessgerät, dass die Spannung zwischen den Klemmen P/+ und N/- unter 50 V DC liegt.
Montieren Sie das Chassis senkrecht auf einer unlackierten, flachen Metallrückwand, um eine durchgängige elektrische Erdungsverbindung sicherzustellen. Halten Sie oberhalb und unterhalb der Kühlungsöffnungen einen Freiraum von 100 mm ein.
Führen Sie den AC-Eingang (R/L1, S/L2, T/L3) und die Motor-Ausgangsanschlüsse (U, V, W) durch getrennte Metallrohre, um Übersprechen und hochfrequente Störungen zu verhindern.
Erden Sie alle Schirmungen der Steuerleitungen direkt an der Kabelklemme. Schließen Sie Steuersignale auf getrennten Leitungswegen von der Stromverdrahtung an. Vermeiden Sie den Anschluss der Klemme SD an die strukturelle PE-Erde.
