Beschreibung

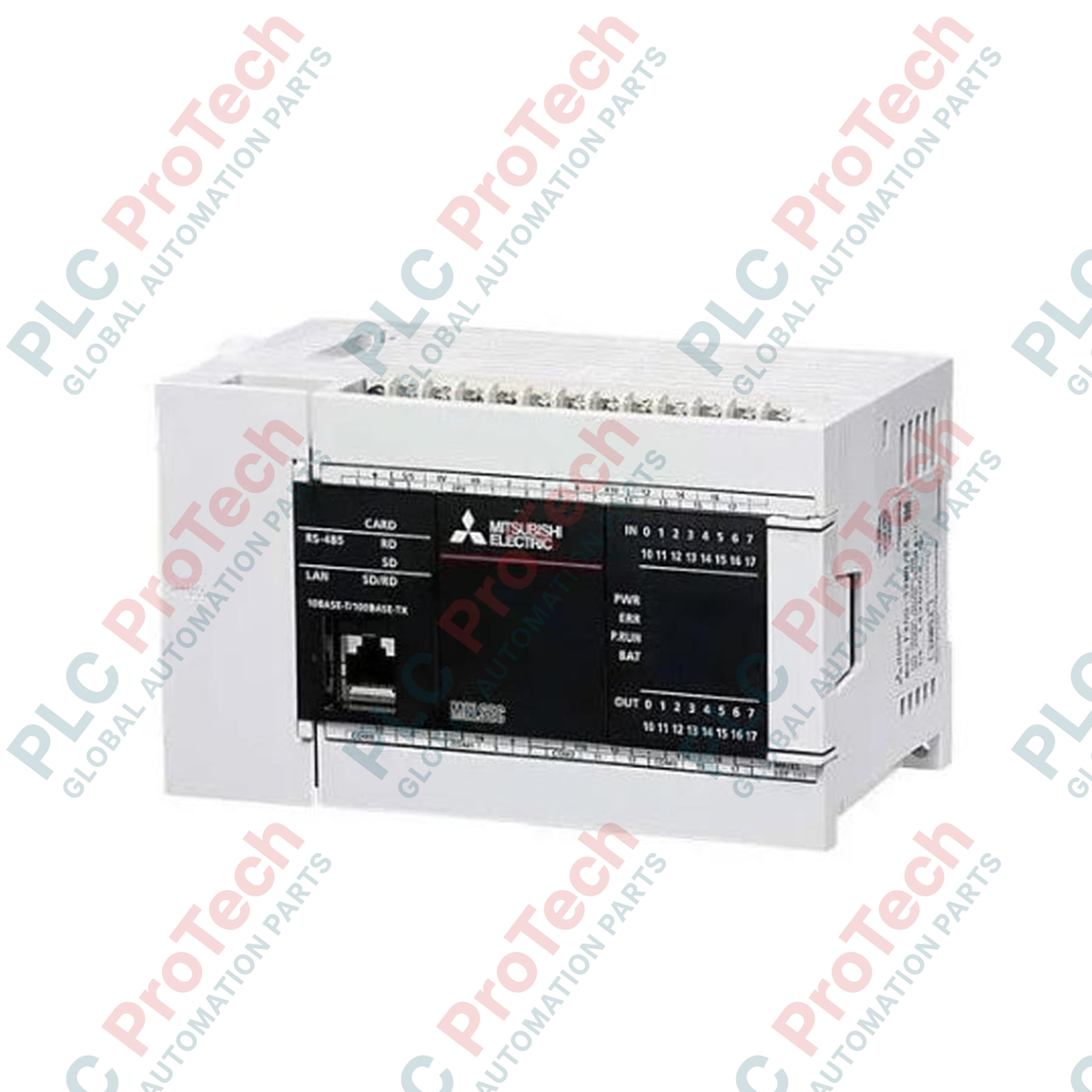

Der Mitsubishi Electric FX5U-64MR/DS übernimmt die Ausführung von Hochgeschwindigkeits-Steuerungslogik und die Systemkoordination und fungiert als zentrale Verarbeitungseinheit innerhalb der MELSEC-iQ-F-Serie. Dieser Controller vereint Rechenleistung, integrierte Kommunikationsschnittstellen und die lokale Verarbeitung einer hohen Anzahl von E/A-Punkten in einem einzigen kompakten Gehäuse. Das Gerät verfügt über 64 integrierte physische E/A-Punkte, nutzt eine 24-V-DC-Versorgung für seine interne CPU-Architektur und stellt Zusatzleistung für lokale Erweiterungsmodule bereit. Die robuste Schraubklemmenleiste gewährleistet zuverlässige, vibrationsbeständige Anschlüsse in anspruchsvollen industriellen Betriebsumgebungen.
Merkmale
-
Steuerung mit hoher Punktdichte: 64 integrierte E/A-Punkte, bestehend aus 32 digitalen Eingängen und 32 digitalen Ausgängen.
-
Gleichstromversorgung: Ausgelegt für standardmäßige 24-V-DC-Steuerschaltschränke, wodurch der Sicherheitsaufwand gegenüber AC-betriebenen Alternativen reduziert wird.
-
Relais-Schaltausgänge: Unabhängige mechanische Relaiskontakte bieten eine hohe elektrische Isolation und Belastbarkeit über Gleich- und Wechselspannungsbereiche hinweg.
-
Robuste Feldanschlüsse: Fest verdrahtete Schraubanschlussklemmen gewährleisten langfristige mechanische Stabilität in Maschinen mit starken Vibrationen.
-
Dynamisches Stromversorgungsmanagement: Liefert 1100 mA interne Busleistung bei 5 V DC und 740 mA bei 24 V DC zur Versorgung nachgeschalteter Erweiterungshardware.
Anwendungen
-
Verpackungs- und Umhüllungssysteme: Hochgeschwindigkeits-Taktung, Versiegelung und Materialzuführungslogik.
-
Materialhandling und Förderanlagen: Mehrzonen-Sortierung, Umleitungssteuerung und Sicherheitsverriegelung.
-
Wasseraufbereitungsanlagen: Lokale Pumpensteuerung, Ventilmodulation und Füllstandserfassung.
-
Industrielle HLK-Schaltschränke: Kompressorsequenzierung, Profilierung der Lüfterdrehzahl und lokale Systemüberwachung.
Tabelle der technischen Spezifikationen
| Parameter |
Wert / Spezifikation |
| Hersteller |
Mitsubishi Electric |
| Modellnummer |
FX5U-64MR/DS |
| Serienname |
MELSEC iQ-F-Serie |
| Eingangsversorgung |
24 V DC (+20 %, −15 %) |
| Gesamtzahl der integrierten E/A-Punkte |
64 Punkte |
| Spezifikationen der digitalen Eingänge |
32 Punkte, 24 V DC (Senkentyp) |
| Spezifikationen der digitalen Ausgänge |
32 Punkte, Relaisausgänge |
| Interne Versorgungskapazität 5 V DC |
1100 mA |
| Interne Versorgungskapazität 24 V DC |
740 mA |
| Anschlussart |
Schraubklemmenblock |
| Versandgewicht (berechnet) |
2,0 kg |
Anschlüsse und Schnittstellen
| Klemme / Anschluss |
Funktionszuweisung / Beschreibung |
| L+ / M |
Klemmen für den Eingang der DC-Hauptstromversorgung (24 V DC) |
| Funktionserdung (FG) |
Referenzpunkt für Systemrauschfilterung und Erdung |
| X0 bis X37 |
Digitale 24-V-DC-Senkeingangsklemmen |
| Y0 bis Y37 |
Ausgangsklemmen für die Schaltkontakte mechanischer Relais |
Erfahrungsbasierte technische Erkenntnisse
Alternative Modelle und Kompatibilität
Die Migration älterer Architekturen von FX3U auf die FX5U-Plattform erfordert eine standardmäßige Programmübertragung mit der Software GX Works3. Beachten Sie, dass der FX5U-64MR/DS ein Modell mit 24-V-DC-Eingängen ist. Verwechseln Sie diesen Modellcode nicht mit der netzgespeisten AC-Alternative (FX5U-64MR/ES), da sich deren Verdrahtungsschemata und interne Erdungskonfigurationen deutlich unterscheiden.
Anwendungsfehler und technische Hinweise
Zum Schutz der mechanischen Relaiskontakte im FX5U-64MR/DS beim Schalten induktiver Lasten wie Magnetventilen oder Schützen müssen Sie externe Überspannungsschutzgeräte installieren. Verwenden Sie ein RC-Löschglied parallel zu induktiven AC-Lasten und eine Freilaufdiode parallel zu induktiven DC-Lasten, um ein vorzeitiges Verschweißen der internen Relaiskontakte zu verhindern.
Tipps zur Inbetriebnahme und Verdrahtung
Achten Sie beim Verlegen der Kommunikationskabel und Verdrahten der DC-Eingänge darauf, dass alle Logiksignale physisch von Hochspannungsleitungen für Motoren getrennt sind. Verwenden Sie eine ausschließlich für das SPS-System vorgesehene Erdung der Klasse D (100 Ohm oder weniger), um elektromagnetische Störungen auf dem internen CPU-Bus und in den Hochgeschwindigkeitszählerregistern zu minimieren.
Installationsrichtlinien
WICHTIGER WARNHINWEIS: Stellen Sie vor Beginn der Installation oder Demontage des Moduls sicher, dass der Verteiler vollständig spannungsfrei ist. Wird die Stromversorgung der Haupt- und Hilfseingänge nicht getrennt, kann dies zu einem schweren Stromschlag führen oder die internen CPU-Logikschaltungen dauerhaft zerstören.
1
Befestigen Sie das CPU-Modul sicher auf einer standardmäßigen 35-mm-DIN-Schiene oder verwenden Sie eine direkte Schraubbefestigung in einem geschlossenen, vibrationsarmen Schaltschrank.
2
Verbinden Sie die separate Funktionserdungsklemme (FG) mit der gemeinsamen Schutzerdungsschiene, bevor Sie die Verdrahtung der Hilfsanschlüsse abschließen.
3
Schließen Sie die 24-V-DC-Versorgungskabel direkt an die Klemmen L+ und M an und überprüfen Sie die korrekte Polarität vor der ersten Inbetriebnahme des Systems mit einem handelsüblichen Digitalmultimeter.
