Beschreibung

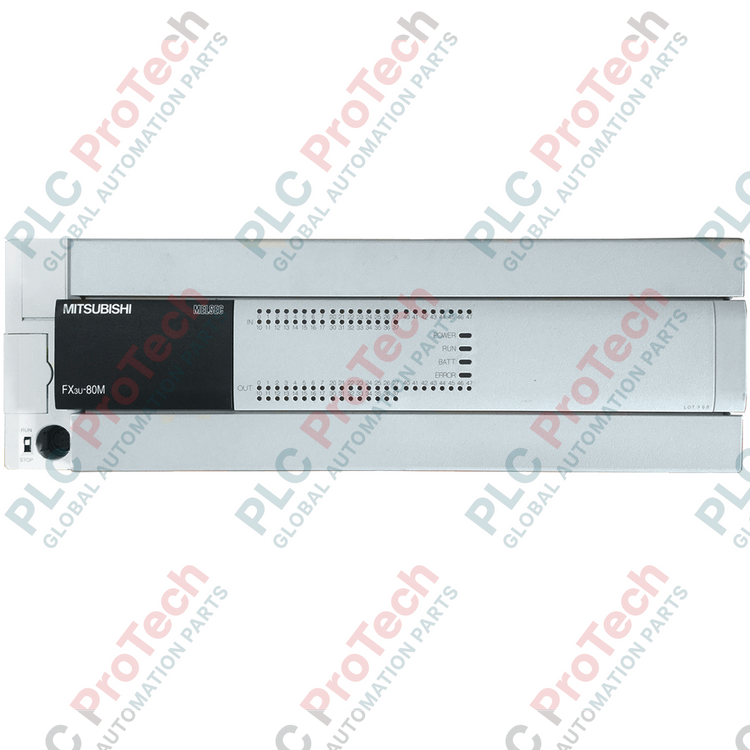

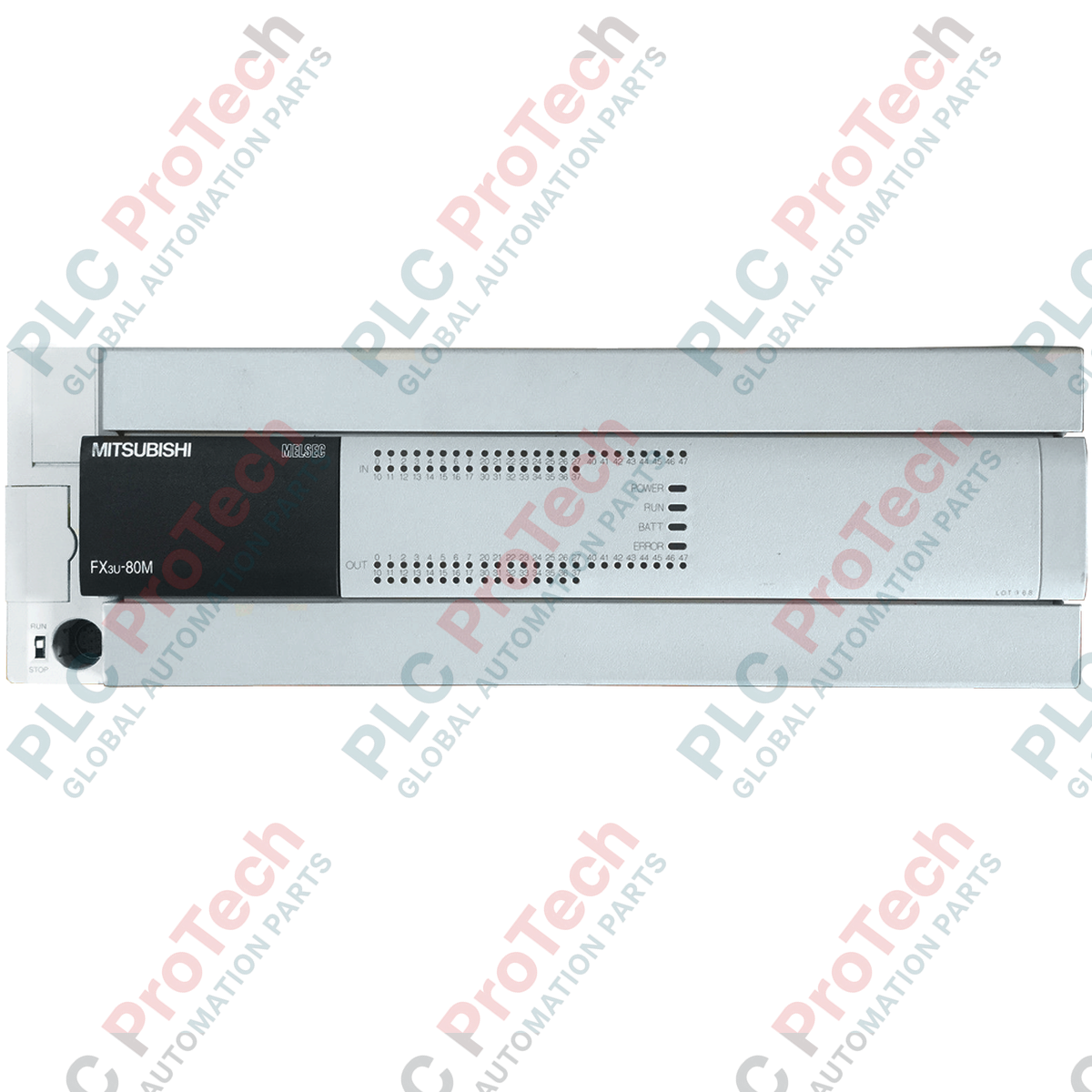

Die Steuerung komplexer Industriemaschinen erfordert eine hohe Steuerungsdichte, die der Mitsubishi Electric FX3U-80MT/ES-A als Hochgeschwindigkeits- und erweiterbare Basissteuerung der MELSEC-FX3U-Familie bietet. Dieses Gerät verfügt über 40 integrierte 24-VDC-Eingänge (konfigurierbar als Senk- oder Quelleingänge) und 40 Hochgeschwindigkeits-Transistorausgänge (Quellentyp) und bietet damit sofort 80 lokale E/A-Punkte. Durch den Einsatz lokaler Erweiterungsblöcke und dezentraler Netzwerkarchitekturen lässt sich das System auf bis zu 384 E/A-Punkte erweitern. Mit einer Ausführungsgeschwindigkeit von 0,065 Mikrosekunden pro grundlegender Anweisung und einem umfangreichen EEPROM-Programmspeicher mit 64.000 Schritten bewältigt das Gerät komplexe Rechen-, Positionierungs- und Hochfrequenz-Impulsfolgenanwendungen ohne Leistungseinbußen.
Hauptmerkmale
-
Hochgeschwindigkeitsverarbeitung: Führt grundlegende Befehle in 0,065 Mikrosekunden aus und ermöglicht so eine reaktionsschnelle Regelung mit geschlossenem Regelkreis.
-
Eingänge mit dualer Logik: 40 digitale Eingänge unterstützen über einen dedizierten S/S-Anschluss sowohl Senk- (NPN) als auch Quellkonfigurationen (PNP).
-
Hochfrequenz-Impulsausgänge: 3 integrierte Impulsausgänge (Y000, Y001, Y002) mit bis zu 100 kHz für präzise Mehrachspositionierung.
-
Erweiterbare Architektur: Der integrierte Busanschluss unterstützt Adapterplatinen (ADP) auf der linken Seite und Erweiterungsmodule auf der rechten Seite.
-
Integrierte Echtzeituhr: Synchronisiert Systemereignisse, Wartungsprotokolle und Zeitplanbefehle direkt.
Anwendungen
-
Mehrachsige Verpackungsmaschinen: Präzise Positionierung von Servo-/Schrittmotoren über Hochgeschwindigkeits-Transistor-Impulsausgänge.
-
Förder- und Sortieranlagen: Hochdichte lokale E/A für Sensorarrays und Pneumatikaktorgruppen.
-
Umweltkontrollsysteme: Integration mit Analogmodulen zur Regelung von Temperatur, Luftfeuchtigkeit und Druck in Technikräumen.
-
Automatisierte Montagelinien: Feldbus-Kommunikationsschnittstelle für dezentrale Pneumatikventilinseln und Bedienfelder.
Technische Daten
| Parameter |
Wert / Spezifikation |
| Hersteller |
Mitsubishi Electric |
| Modellnummer |
FX3U-80MT/ES-A |
| Versorgungsspannung |
100 bis 240 VAC (+10% / -15%), 50/60 Hz |
| Leistungsaufnahme |
50 VA |
| Integrierte digitale Eingänge |
40 Punkte (24 VDC, 5-7 mA, Sink/Source konfigurierbar) |
| Integrierte digitale Ausgänge |
40 Punkte (Transistor, Source-Logik) |
| Schaltleistung der Ausgänge |
5 bis 30 VDC, maximal 0.5 A pro Punkt (0.8 A pro gemeinsamem Anschluss) |
| Programmspeicher |
64,000 Schritte EEPROM (integriert) |
| Befehlsausführungsgeschwindigkeit |
0.065 Mikrosekunden (Basisbefehle) |
| Hochgeschwindigkeitszähler |
Bis zu 8 Kanäle (einphasig 100 kHz, zweiphasig bis zu 50 kHz) |
| Integrierte Impulsausgänge |
3 Kanäle (Y000, Y001, Y002) bis zu 100 kHz |
| Programmierumgebung |
GX Works2 / GX Developer |
| Betriebstemperatur |
0 bis 55 degC (Lagerung: -25 bis 75 degC) |
| Abmessungen (W x H x D) |
285 mm x 90 mm x 86 mm |
| Nettogewicht |
1.2 kg |
| Versandgewicht (berechnet) |
1.5 kg |
| Ursprungsland |
Japan |
Anschlüsse und Schnittstellen
| Klemme / Anschluss |
Funktion und Beschreibung |
| L / N |
AC-Spannungseingang (100 bis 240 VAC, 50/60 Hz, Schraubklemmenleiste) |
| 24V / 0V |
Ausgang der Hilfsstromversorgung (24 VDC, maximal 500 mA) |
| S/S |
Sink-/Source-Wahlklemme für Standard-Eingangspunkte (X000 bis X047) |
| +V0 bis +V3 |
Externer Stromversorgungsanschluss für Transistorausgangsgruppen (Source-Konfiguration) |
| Y000 - Y002 |
Hochgeschwindigkeits-Transistorausgänge für die Impulsfolgeausgabe (bis zu 100 kHz) |
| RS-422-Anschluss |
Integrierter 8-poliger Mini-DIN-Anschluss für Programmierung und HMI-Kommunikation |
Empirische technische Erkenntnisse
Alternativmodelle & Kompatibilität
Bei der Umrüstung von Altsystemen der FX2N-Serie bietet die FX3U-80MT/ES-A einen direkten Upgrade-Pfad. Sie hat dieselben Montageabmessungen, bietet jedoch die doppelte Befehlsausführungsgeschwindigkeit und eine deutlich größere Speicherkapazität. Stellen Sie sicher, dass Ihre Entwicklungssoftware auf GX Works2 (v1.08J oder höher) aktualisiert ist, um die erweiterten Funktionen dieser CPU zu konfigurieren und zu programmieren. Wenn Sie eine ältere FX2N-80MT-D ersetzen, überprüfen Sie die Logik Ihrer Eingangsverdrahtung, da die ES-A-Suffix standardmäßig einen flexiblen S/S-Eingangsschaltkreis und Ausgänge in Source-Technik verwendet, während ältere Modelle mit der Endung „-D“ ausschließlich in Sink-Technik ausgeführt waren.
Typische Anwendungsfehler und technische Hinweise
Der integrierte 24-VDC-Hilfsstromausgang (maximal 500 mA) wird bei der Versorgung mehrerer induktiver Näherungssensoren oder HMI-Geräte mit hohem Stromverbrauch häufig überlastet. Sicherstellen, dass zusätzliche Sensorlasten an ein externes 24-VDC-Schaltnetzteil angeschlossen sind, und die 0-V-Bezugspotenziale miteinander verbinden, um das gemeinsame Signalpotenzial zu stabilisieren. Außerdem bei der Schaltung hochfrequenter induktiver Lasten mit den Transistorausgängen sicherstellen, dass Freilaufdioden parallel zur Last angeschlossen sind, um eine vorzeitige Alterung der Transistoren zu verhindern.
Tipps zur Inbetriebnahme und Verdrahtung
Um die FX3U-80MT/ES-A für PNP-Eingänge (Source) zu konfigurieren, den Anschluss S/S mit dem 0-V-Anschluss der Hilfsstromversorgung verbinden. Für die NPN-Eingangslogik (Sink) den Anschluss S/S mit dem 24-V-Anschluss verbinden. Bei Verwendung der Hochgeschwindigkeitsimpulsausgänge (Y000-Y002) zur Positionierung von Servoantrieben stets abgeschirmte, verdrillte Zweidrahtleitungen für die Impuls- und Richtungssignale verwenden und die Abschirmung an einem einzigen Punkt erden, um elektromagnetische Störungen zu reduzieren.
Installationsrichtlinien
KRITISCHE WARNUNG: Vor der Montage, Verdrahtung oder dem Entfernen von Klemmenblöcken sicherstellen, dass die ankommende Wechselspannungsversorgung vollständig spannungsfrei ist. Nach dem Abschalten mindestens 5 Minuten warten, damit sich die internen Zwischenkreiskondensatoren vollständig entladen können, bevor interne Schaltkreise oder Erweiterungsblöcke berührt werden.
-
1
Die SPS auf einer symmetrischen Standard-DIN-Schiene mit 35 mm Breite montieren oder mit Standardschrauben M4 an einer flachen Rückwand des Schaltschranks befestigen. An allen Seiten des Gehäuses stets einen Abstand von 50 mm einhalten, um eine natürliche Konvektionskühlung zu gewährleisten.
-
2
Den Schutzleiteranschluss (PE) mit einem niederohmigen Kupferdraht mit mindestens 2,0 mm² Querschnitt an die Haupterdungsschiene des Schaltschranks anschließen, um hochfrequente Störungen zu verhindern.
-
3
Den 100-240-VAC-Spannungseingang mit M3-Ringkabelschuhen verdrahten und sicherstellen, dass die Phasenleitung extern mit einer trägen 2-A-Sicherung abgesichert ist.
-
4
Nach Abschluss aller physischen Punkt-zu-Punkt-Verdrahtungsprüfungen die schützenden Kunststoffabdeckungen der Klemmen befestigen, bevor der Schaltschrank unter Spannung gesetzt wird.
