Beschreibung

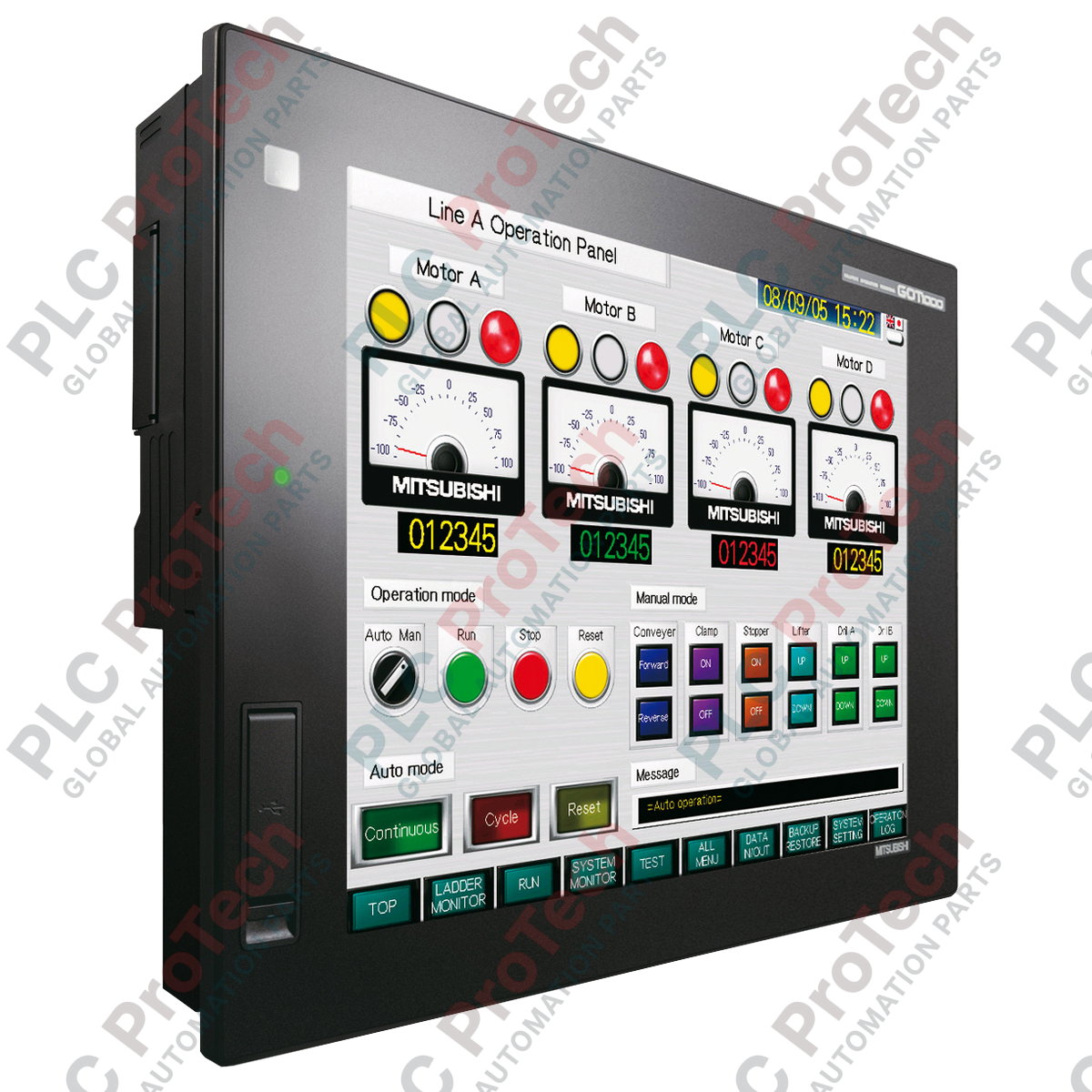

Das Mitsubishi Electric GT1155-QTBD dient der lokalen Maschinenvisualisierung und der Echtzeitsteuerung der Bedienerschnittstelle und ist eine hochauflösende, hardwareintegrierte Mensch-Maschine-Schnittstelle für industrielle Schaltschränke. Dieses Gerät der GOT1000-Serie bietet Bedienern eine klare visuelle Telemetrie in 256 Farben und Multi-Touch-Reaktionsfähigkeit auf einem 5,7-Zoll-Aktivmatrixbildschirm und reduziert so den manuellen Bedienaufwand. Das robuste Gehäuse enthält einen internen 3-MB-Flash-Speicher zur Speicherung nativer Betriebssystemprogramme und Projektgrafiken sowie einen dedizierten batteriegepufferten SRAM-Speicher für die nichtflüchtige Alarmverfolgung und Parametersätze. Das Gerät ist hochoptimiert für die Integration mit MELSEC-Steuerungen und externen Automatisierungsnetzwerken und arbeitet zuverlässig unter rauen Bedingungen in der Produktionsumgebung, mit außergewöhnlicher Widerstandsfähigkeit gegenüber mechanischen Vibrationen und hohen Umgebungstemperaturen während des Betriebs.
Hauptmerkmale
-
Hochauflösendes Display: 5,7-Zoll-TFT-Farbflüssigkristallanzeige mit einer Auflösung von 320 x 240 Pixeln und 256-Farben-Darstellung für hohe Bildschärfe.
-
Industrietaugliches Touch-Raster: Matrixresistive Schnittstelle mit 300 aktiven Touch-Punkten und Unterstützung für maximal 2 gleichzeitige Berührungen.
-
Dual-Speicherarchitektur: Integrierter 3-MB-Flash-Speicher für primäre Systemkonfigurationen sowie 512 KB batteriegepufferter SRAM.
-
Flexible Montageausrichtungen: Für vertikale und horizontale Installationen zertifiziert, mit kalibrierten Konfigurationen für die Wärmeleistung.
-
Robustes elektrisches Design: Eingestuft gemäß Überspannungskategorie II und Verschmutzungsgrad 2, entsprechend den industriellen Standardbewertungen für Schalttafeln.
Anwendungen in der Schwerindustrie
-
Terminals für die Automobilmontage: Lokalisierte Prozessverfolgung und Diagnose von Roboterzellen in Produktionshallen.
-
Verpackungs- und Sortieranlagen: Hochgeschwindigkeitssteuerung der Materialhandhabung, Rezeptanpassung und Statusüberwachung.
-
Steuerschaltschränke für die Wasseraufbereitung: Für den Außeneinsatz geschützte Bedienfelder zur Verwaltung von Pumpentelemetrie und Ventilsequenzen.
-
Lokalisierte Werkzeugmaschinen: OEM-Maschinenvisualisierung mit lokalisierter Systeminteraktion und Sicherheitsalarmen.
Technische Daten
| Hersteller |
Mitsubishi Electric |
| Modell / Referenz |
GT1155-QTBD |
| Displaytechnologie |
TFT-Farbflüssigkristall |
| Bildschirmdiagonale |
5,7 Zoll (115 mm x 86 mm aktive Anzeigefläche) |
| Native Auflösung |
320 x 240 Punkte |
| Unterstützte Farben |
256 Farben |
| LCD-Helligkeit |
400 cd/m² (über 8 Softwarestufen einstellbar) |
| Lebensdauer der Hintergrundbeleuchtung |
Ca. 50.000 Stunden (bei einer Umgebungstemperatur von 25 °C) |
| Konfiguration der Touch-Tasten |
300 Matrix-Tasten pro Bildschirm (15 Zeilen x 20 Spalten) |
| Projekt-Flash-Speicher (Laufwerk C) |
3 Megabyte (maximal 100.000 Schreibzyklen) |
| Interner SRAM (Laufwerk D) |
512 Kilobyte (batteriegepuffert) |
| Batterie zur Datenspeicherung |
Lithiumbatterie GT11-50BAT (Lebensdauer ca. 5 Jahre) |
| Betriebstemperatur (Display) |
0 bis 50 °C |
| Betriebstemperatur (Gehäuse) |
0 bis 55 °C (horizontale Montage); 0 bis 50 °C (vertikale Montage) |
| Grenzwert der Umgebungsfeuchte |
10 % bis 90 % relative Luftfeuchtigkeit, nicht kondensierend |
| Vibrations-/Stoßfestigkeit |
Konform mit den Normen JIS B3502 und IEC 61131-2 |
| Schutzklasse des Geräts |
Überspannungskategorie II, Verschmutzungsgrad 2 |
| Anforderungen an die Erdung |
Erdung der Klasse D (höchstens 100 Ohm) |
| Nettogewicht |
0,7 Kilogramm (ohne Montagevorrichtungen) |
| Versandgewicht (berechnet) |
8,0 Kilogramm |
Erfahrungsbasierte technische Erkenntnisse
Alternative Modelle und Kompatibilität
Dieser Touchscreen gehört zur älteren GOT1000-Produktreihe. Beim Ersetzen älterer GOT900-Geräte durch dieses Modell müssen Ingenieure die Software GT Designer3 verwenden, um die älteren Grafikressourcen zu konvertieren und die entsprechenden Kommunikationsparameter zuzuordnen. Bestätigen Sie vor dem Flashen der konvertierten Softwaredateien den Speicherbedarf des Systems, da der Speicherplatz auf Laufwerk C auf 3 MB begrenzt ist.
Anwendungsfehler und technische Hinweise
Die Betriebsleistung hängt direkt von der Montageausrichtung ab. Durch die vertikale Montage des Touchscreens verringert sich der maximal zulässige Betriebstemperaturbereich des Gehäuses um 5 °C auf 50 °C. Bei der Installation in geschlossenen, unbelüfteten Schaltschränken zusammen mit Komponenten mit hoher Wärmeabgabe, wie Frequenzumrichtern oder großen Netzteilen, sollten Kühllüfter eingebaut werden, um eine schnelle thermische Alterung des LCD-Panels zu verhindern.
Tipps zu Inbetriebnahme und Verdrahtung
Vermeiden Sie es, Kommunikationskabel parallel zu Hochspannungsleitungen zu verlegen, um Probleme durch elektromagnetische Interferenzen (EMI) zu verhindern. Verwenden Sie stets eine separate Erdung der Klasse D mit einem Schleifenwiderstand von höchstens 100 Ohm. Wenn keine separate Erdverbindung hergestellt werden kann, verbinden Sie die Erdungslasche direkt mit der Metallrückwand Ihres Schaltschranks und entfernen Sie am Kontaktpunkt sämtliche Farb- und Oxidationsschichten.
Installationsrichtlinien
KRITISCHER SICHERHEITSHINWEIS
Trennen Sie alle zur Schalttafel führenden Stromverteilungsblöcke und schalten Sie sie spannungsfrei, bevor Sie mit der Geräteinstallation beginnen. Das nicht erfolgte Ableiten verbleibender kapazitiver Ladungen oder Arbeiten an spannungsführenden Leitungen kann unmittelbar zu Schäden an Klemmen, zum Ausfall des Steuerbusses oder zu Verletzungen führen.
1
Schneiden Sie eine saubere Öffnung in die Schaltschranktür, die den genauen Maßvorgaben der Gehäuseblende entspricht.
2
Bringen Sie die wasserdichte Dichtung rund um die Blendenut an, um die IP-Schutzart aufrechtzuerhalten, bevor Sie das Gerät in den Ausschnitt einsetzen.
3
Setzen Sie die Montagehalterungen in die hinteren Führungsschienen ein und ziehen Sie sie handfest an. Ziehen Sie sie anschließend systematisch mit dem vorgeschriebenen Drehmoment an, um Verformungen des Touchglases zu verhindern.
4
Verbinden Sie die separate Erdungsklemmenleiste mit dem Erdungspfad der Klasse D, bevor Sie die Hilfsstromversorgung und Kommunikationsbusse anschließen.
