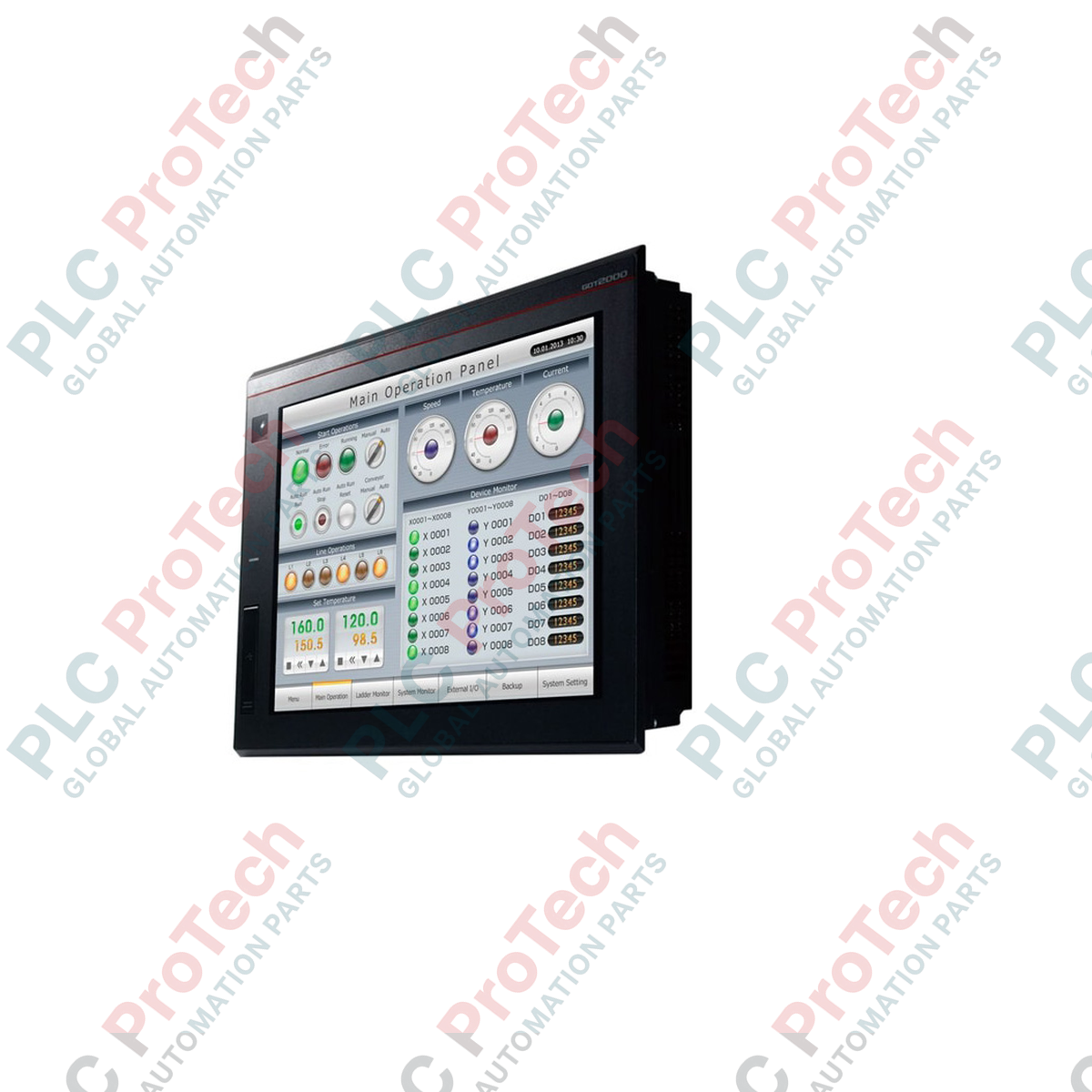

Mitsubishi Electric GT2508-VTBA GOT2000-Serie grafisches Bedienterminal

Beschreibung

Das für die nahtlose Integration in leistungsstarke industrielle Steuerungsarchitekturen entwickelte Mitsubishi Electric GT2508-VTBA stellt eine zuverlässige Visualisierungslösung der mittleren Leistungsklasse innerhalb der GOT2000-Serie dar. Dieses Graphic Operation Terminal verfügt über ein 8,4-Zoll-TFT-Farb-LCD mit VGA-Auflösung (640 x 480 Punkte) und bietet damit eine hervorragende Bildschärfe sowie eine reaktionsschnelle Bedienung für anspruchsvolle Produktionsumgebungen. Das Display unterstützt bis zu 65.536 Farben und ermöglicht detaillierte grafische Schaltbilder, Alarmhistorien und Trenddiagramme in Echtzeit. Die Bedienung erfolgt über eine analoge resistive Touchfolie, die eine präzise Mehrpunktsteuerung und Gestenbedienung ermöglicht, selbst wenn das Bedienpersonal Industriehandschuhe trägt.

Dieses HMI wird mit einer universellen AC-Stromversorgung betrieben, die für 100-240 VACund gewährleistet so weltweite Kompatibilität mit unterschiedlichen Stromnetzen. Die integrierte Kommunikation umfasst Ethernet, RS-232 und serielle RS-422/485-Schnittstellen, die eine direkte Kommunikation mit SPS, Frequenzumrichtern und Servosystemen ohne zusätzliche Kommunikationsmodule ermöglichen. Das Design mit schwarzem Rahmen und die nach IP67F ausgeführte Frontplatte gewährleisten langfristige Robustheit bei der Montage in Schalttafeln in Umgebungen mit Staub, Ölnebel und Spritzwasser.

Hauptmerkmale

• Brillantes 8,4-Zoll-TFT-Display: VGA-Auflösung mit 640 x 480 Pixeln, intensiver Hintergrundbeleuchtung und 65.536 darstellbaren Farben.
• Analoger resistiver Touchscreen: Hochpräzise Berührungserkennung mit Unterstützung für Einpunktbedienung und funktionale Gesten.
• Globaler AC-Stromeingang: Der weite Eingangsbereich von 100 bis 240 VAC (50/60 Hz) erleichtert den weltweiten Einsatz.
• Umfassende Konnektivität: Integrierte Schnittstellen wie Ethernet, RS-232, RS-422/485, USB-Host (Typ A) und USB-Gerät (Mini-B) ermöglichen eine nahtlose Datenübertragung und Programmierung.
• Erweiterbarer Speicher: Dedizierter SD-Speicherkartensteckplatz für Projektsicherungen, Datenaufzeichnung und die Speicherung der Systemfirmware.
• Robuster Umweltschutz: Die Schutzart IP67F der Frontplatte gewährleistet Widerstandsfähigkeit gegen das Eindringen von Flüssigkeiten, Staub und raue Industrieumgebungen.

Anwendungen

• Automobil-Montagelinien: Echtzeit-Prozessüberwachung, Visualisierung des Maschinenstatus und Überwachung der Sicherheitssysteme.
• Wasser- und Abwasseraufbereitung: Klare Anzeige von Pumpensteuerungen, Ventilkonfigurationen und systemweiten Telemetriedaten.
• Verpackung und Materialhandhabung: Lokale Parameteranpassung, Alarmdiagnoseverwaltung und Überwachung von Hochgeschwindigkeitszykluszeiten.
• Lebensmittel- und Getränkeverarbeitung: Waschbeständige Schalttafelmontage zur Rezeptkonfiguration und Steuerung der Chargierung von Zutaten.

Technische Spezifikationen

Verbindungen und Schnittstellen

Erfahrungsbasierte Erkenntnisse aus der Entwicklung

Alternative Modelle und Kompatibilität

Beim Austausch von HMIs der älteren GT15- oder GT16-Serie mit 8,4 Zoll gegen das GT2508-VTBA ist der tatsächliche Schalttafelausschnitt zu prüfen. Obwohl Außenabmessungen und Ausschnittmaße in den meisten Fällen übereinstimmen, unterscheidet sich die Tiefe des Vorsprungs an der Rückseite geringfügig. Außerdem müssen auf dem GT Designer2 erstellte Bildschirmdaten auf GT Works3 (Version 1.100E oder höher) aktualisiert werden, damit sie den höheren Hardwarespezifikationen und den aktualisierten Kommunikationsbibliotheken der GOT2000-Plattform entsprechen.

Typische Anwendungsfehler und technische Hinweise

Vermeiden Sie in geschlossenen, unbelüfteten Schaltschränken die Montage dieses Displays direkt über starken Wärmequellen wie Frequenzumrichtern oder großen Magnetschützen. Halten Sie einen vertikalen Mindestabstand von 100 mm ein, damit die internen Konvektionsströme verhindern, dass die Umgebungstemperatur des HMI 55 Grad Celsius überschreitet. Das Überschreiten dieser thermischen Schwelle beschleunigt die Alterung der LED-Hintergrundbeleuchtung und kann zu einem Flackern des Displays führen.

Tipps zur Inbetriebnahme und Verdrahtung

Führen Sie die AC-Hauptstromleitung des HMI immer über einen eigenen Trenntransformator, wenn im Versorgungsnetz der Anlage starke Schaltüberspannungen oder hochfrequente Leitungsstörungen durch in der Nähe befindliche Hochfrequenzmaschinen auftreten. Um Ausfälle der seriellen Kommunikation und der Ethernet-Kommunikation zu verhindern, stellen Sie sicher, dass die Funktionserde (FG) am Stromversorgungsklemmenblock direkt mit einer sauberen Erdungsfläche der Klasse D (100 Ohm oder weniger) über eine eigene Erdungsleitung mit einem Querschnitt von mindestens 2 mm² verbunden ist.
