Beschreibung

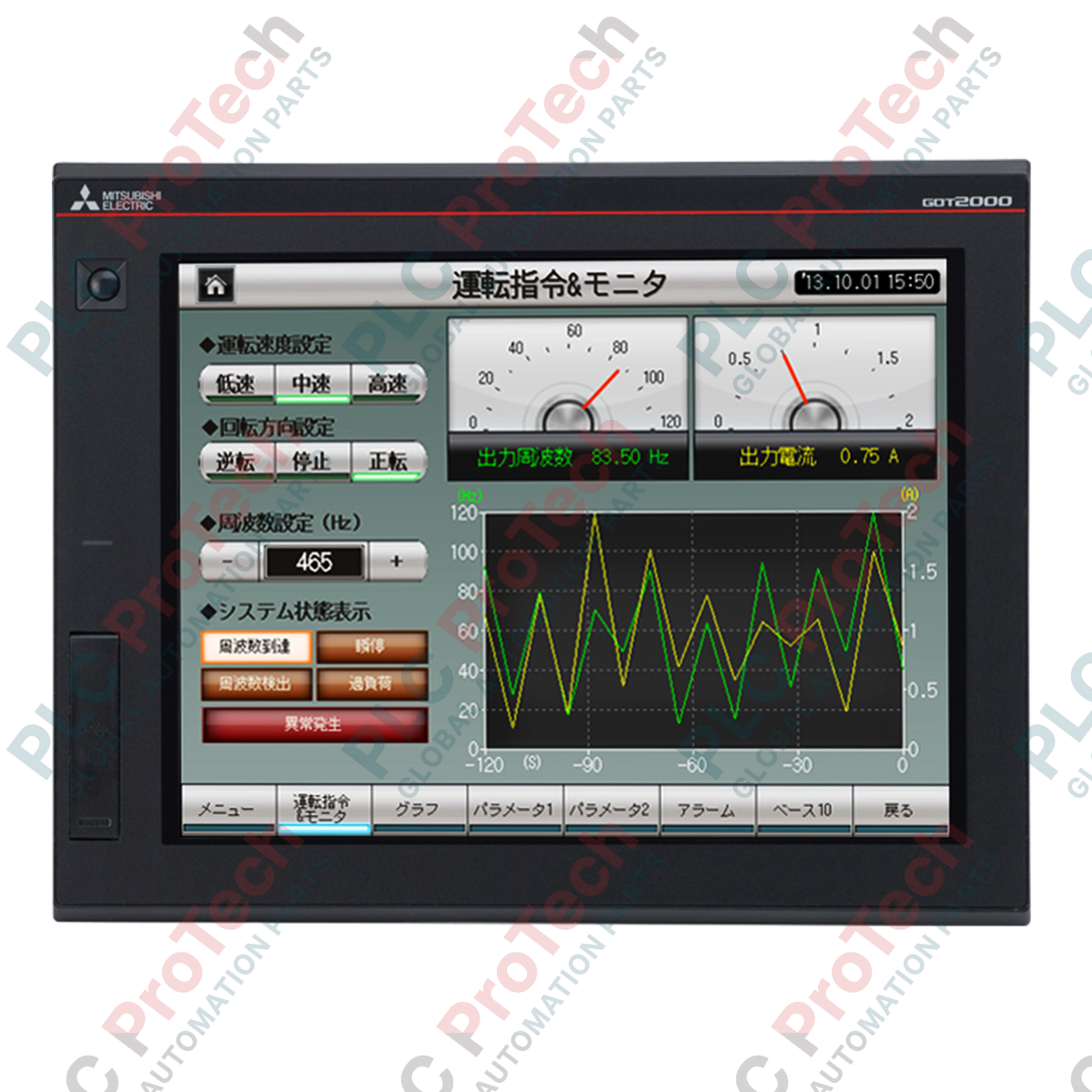

Direkte Visualisierung und Multi-Touch-Gestensteuerung sind vollständig in die Mensch-Maschine-Schnittstelle Mitsubishi Electric GT2712-STBA integriert, ein fortschrittliches Terminal für leistungsstarke Automatisierungsumgebungen. Als Kernkomponente der GOT2000-GT27-Plattform verfügt dieses Grafikterminal über ein 12,1-Zoll-SVGA-TFT-Display mit Unterstützung für 65.536 Farben und individuell anpassbaren analogen resistiven Multi-Touch-Funktionen. Ein integrierter Personensensor aktiviert automatisch die Hintergrundbeleuchtung des Bildschirms, wenn sich ein Bediener bis auf 1 Meter nähert, wodurch die Lebensdauer der LED optimiert und der Gesamtenergieverbrauch in stark beanspruchten Leitständen reduziert wird.
Wichtigste Merkmale
-
Multi-Touch-Funktion: Ermöglicht intuitive Gesten wie Zusammenziehen, Zoomen und Wischen mit bis zu 2 gleichzeitigen Berührungspunkten.
-
SVGA-Display mit hoher Auflösung: 12,1-Zoll-TFT-Bildschirm mit Aktivmatrix und einer Auflösung von 800 x 600 sowie einstellbarer Helligkeit in 32 Stufen.
-
Intelligente Energieeinsparung: Der integrierte pyroelektrische Infrarotsensor erkennt die Annäherung von Personen und schaltet den Schlaf- und Aktivierungsmodus der Hintergrundbeleuchtung automatisch um.
-
Leistungsfähige Speicherkonfiguration: Verfügt über 57 MB Speicherspeicher (ROM) und 128 MB Arbeitsspeicher (RAM) für komplexe Grafikprojekte.
-
Vielfältige Konnektivität: Integrierte Anschlüsse für High-Speed-Ethernet, serielle Kommunikation über RS-232 und RS-422/485 sowie USB-Host und -Gerät.
Anwendungen
- Zellensteuerungen für Hochgeschwindigkeitsmontagelinien in der Automobilindustrie.
- Visualisierung präziser chemischer Dosier- und Verarbeitungsprozesse.
- Überwachungssysteme für Wasser- und Abwasseranlagen.
- Schnittstellen zur Automatisierung mehrachsiger Werkzeugmaschinen.
Technische Daten
| Spezifikationsparameter |
Wert / Detail |
| Hersteller |
Mitsubishi Electric |
| Modellnummer |
GT2712-STBA |
| Displaygröße und -typ |
12,1-Zoll-TFT-Farbflüssigkristallanzeige |
| Auflösung |
SVGA (800 x 600 Punkte) |
| Versorgungsspannung |
100 bis 240 V AC (+10 %, -15 %), 50/60 Hz |
| Leistungsaufnahme |
44 W oder weniger (Maximallast) |
| Touchpanel-Methode |
Analoger resistiver Typ (gleichzeitige Berührung an 2 Punkten) |
| Hintergrundbeleuchtung |
LED (nicht austauschbar, Lebensdauer ca. 60.000 Stunden) |
| Speicherspeicher (ROM) |
57 MB |
| Arbeitsspeicher (RAM) |
128 MB |
| Schutzart |
Frontplatte: IP67F; innerhalb des Schaltschranks: IP2X |
| Betriebstemperatur |
0 bis 55 °C |
| Abmessungen des Schalttafelausschnitts |
302 (W) x 228 (H) mm |
| Nettogewicht des Geräts |
2,4 kg |
| Versandgewicht (berechnet) |
10,0 kg (mit vollständiger industrieller Schutzverpackung) |
| Verpackungsabmessungen (berechnet) |
380 mm x 310 mm x 120 mm |
Anschlüsse und Schnittstellen
| Schnittstellentyp |
Steckverbinder / Format |
Übertragungsspezifikationen |
| Ethernet-Kanal |
RJ-45 (1 Kanal) |
10BASE-T / 100BASE-TX mit automatischer Aushandlung |
| RS-232-Kanal |
D-Sub, 9-polig, Stecker (1 Kanal) |
Übertragungsgeschwindigkeit bis zu 115200 Bit/s |
| RS-422/485-Kanal |
D-Sub, 9-polig, Buchse (1 Kanal) |
Übertragungsgeschwindigkeit bis zu 115200 Bit/s |
| USB-Host |
USB-A (2 Kanäle – 1 vorne, 1 hinten) |
USB 2.0 High-Speed 480 Mbps |
| USB-Gerät |
USB Mini-B (1 Kanal – vorne) |
PC-Verbindung zum Herunterladen und Debuggen von Projekten |
| Speicherkartensteckplatz |
SD-Speicherkarte (1 Kanal) |
SDHC-konform, unterstützt bis zu 32 GB |
Empirische technische Erkenntnisse
Alternative Modelle und Kompatibilität
Der GT2712-STBA dient als direkter Schalttafelersatz für ältere GT1675- und GT1575-SVGA-Terminals mit 12,1 Zoll. Der Schalttafelausschnitt bleibt mit 302 mm x 228 mm identisch, während das neuere Display mit einer geringeren Einbautiefe von 52 mm mehr Freiraum im Schaltschrank bietet. Projektdateien, die in GT Designer2 oder frühen Versionen von GT Designer3 entwickelt wurden, müssen unter GT Works3 Version 1.100V oder höher konvertiert und kompiliert werden, damit die Grafiken korrekt skaliert und Funktionen den Multi-Touch-Schnittstellen zugeordnet werden.
Anwendungsfehler und technische Hinweise
Bei Einsatz des Geräts in Umgebungen mit hohen Temperaturen oder in der Nähe direkter Wärmequellen kann der integrierte Sensor thermische Blindstellen aufweisen. Wenn die Differenz zwischen der Umgebungstemperatur und der menschlichen Hauttemperatur unter 4 °C fällt, verschlechtert sich die Näherungsfunktion zum Aufwecken. In dauerhaft heißen Umgebungen wird empfohlen, die Sensor-Schlafzustände per Software zu umgehen und ein lokales, timerbasiertes Register zur Bildschirmdimmung einzustellen, um die Lebensdauer des Bildschirms zu verlängern, ohne auf die Näherungserkennung angewiesen zu sein.
Tipps zu Inbetriebnahme und Verdrahtung
Um Erdschleifenstörungen an der kapazitiven Multi-Touch-Matrix zu vermeiden, stellen Sie über den dafür vorgesehenen M3-Erdungsbolzen eine Erdung der Klasse D (Widerstand von höchstens 100 Ohm) her. Führen Sie die Erdungsleitung nicht gemeinsam mit Leitungen von Frequenzumrichtern (VFDs) oder Motorsteuerungen. Bei Verwendung der RS-422-Kommunikation müssen die Kabellängen unter 500 Metern liegen. Verwenden Sie geschirmte verdrillte Zweidrahtleitungen, um die Integrität der Hochgeschwindigkeits-Kommunikationspakete zu gewährleisten.
Installationsrichtlinien
KRITISCHER SICHERHEITSHINWEIS
Schalten Sie alle Wechselstromsysteme, die das Gehäuse versorgen, frei und sichern Sie sie gegen Wiedereinschalten, bevor Sie mit dem Ausschneiden der Schalttafel oder der Verdrahtung des Terminals beginnen. Am Klemmenblock der Stromversorgung liegen gefährliche Wechselspannungen bis zu 240 V an. Warten Sie vor Arbeiten an internen Hardwareverbindungen mindestens 5 Minuten, damit sich die internen Filterkondensatoren vollständig entladen können.
1
Fertigen Sie einen sauberen rechteckigen Schalttafelausschnitt von 302 mm x 228 mm (Toleranz +1,0 mm, -0 mm) in der Gehäusetür an. Stellen Sie sicher, dass die Montageplatte auf höchstens 2 mm eben ist, um eine mechanische Verspannung des HMI-Gehäuses zu vermeiden.
2
Prüfen Sie die durchgehende, wasserbeständige Gummidichtung um den Frontrahmen. Schieben Sie das Terminal von der Vorderseite des Gehäuses in die Ausschnittöffnung.
3
Setzen Sie die mitgelieferten Montagevorrichtungen in die passenden Führungsschienen an den Seiten des Terminals ein. Ziehen Sie die Montageschrauben über Kreuz mit einem Drehmoment von 0,20 bis 0,25 N-m fest, um eine gleichmäßige Kompression sicherzustellen und die vordere Dichtung gemäß Schutzart IP67F zu erhalten.
4
Verbinden Sie die Wechselstromleitungen der externen Stromversorgung (0,75 bis 2 mm2) mit den M3-Schraubklemmen der Stromversorgungskarte. Ziehen Sie die Schrauben der Stromversorgungsklemmen mit einem Drehmoment von 0,5 bis 0,8 N-m fest und achten Sie auf die korrekte Führung von Phase, Neutralleiter und Schutzleiter.
