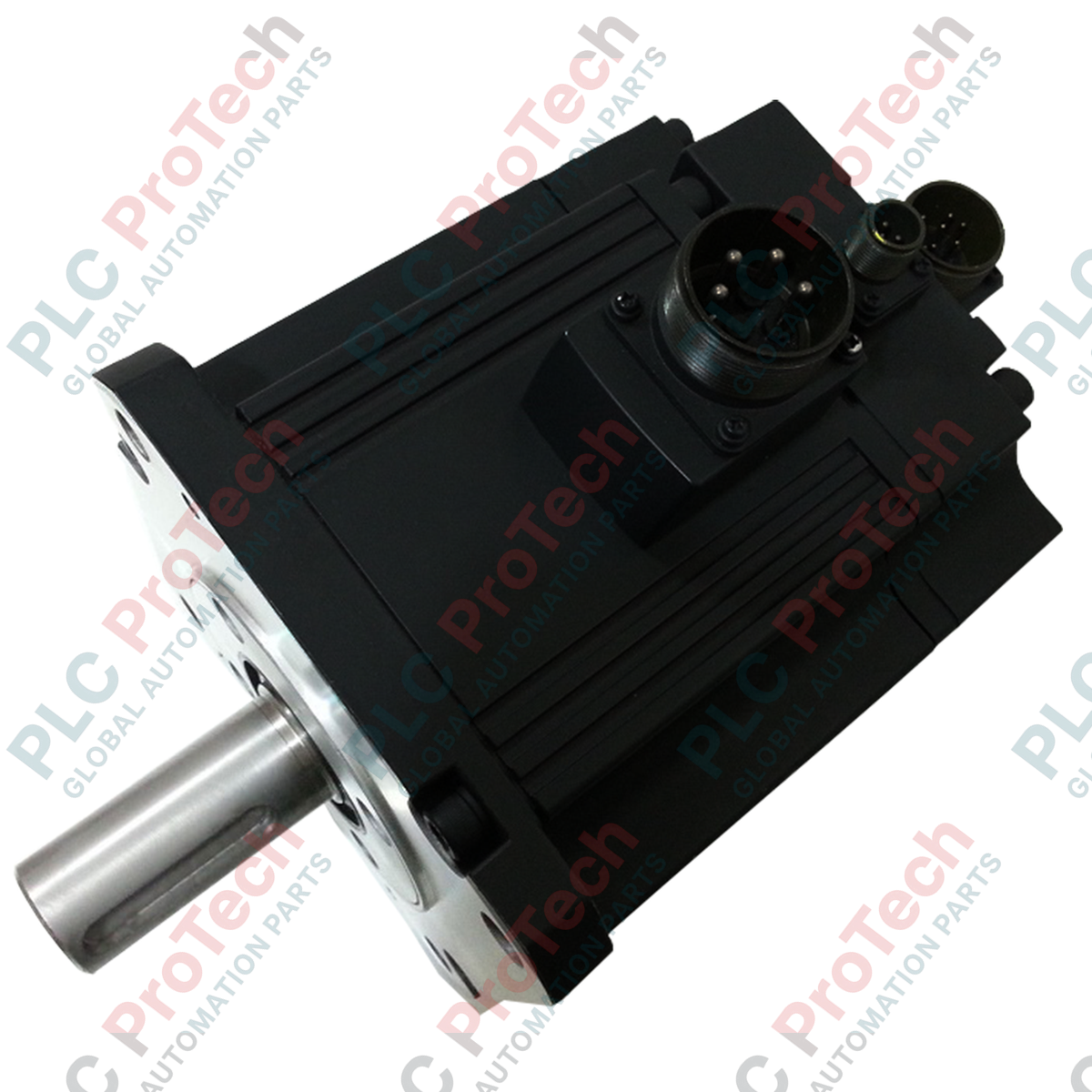

Mitsubishi Electric HC-UF43K MELSERVO HC-UF-Serie AC-Servomotor

Beschreibung

Der für hochpräzise dynamische Positionierung in räumlich begrenzten Industrieumgebungen entwickelte Mitsubishi Electric HC-UF43K ist ein AC-Servomotor in Flachbauweise mit geringer Trägheit. Dieses Gerät lässt sich in die MELSERVO-Systemarchitektur integrieren und ermöglicht eine präzise Regelung von Winkelgeschwindigkeit und Drehmoment. Die flache mechanische Bauweise des HC-UF43K macht ihn zur idealen Wahl für Maschinen, die eine hohe Drehmomentdichte ohne Vergrößerung der Stellfläche erfordern. Die mit einer Passfeder ausgestattete Welle gewährleistet eine schlupffreie Drehmomentübertragung bei schnellen Beschleunigungs- und Abbremszyklen.

Hauptmerkmale

• Flache Bauform: Speziell für Anwendungen mit begrenzter Einbautiefe oder kompakten Montagebereichen ausgelegt.
• Rotor mit geringer Trägheit: Optimiert für hochfrequente Start-Stopp-Zyklen und hochdynamische Positionieraufgaben.
• Integrierte Passfedernut: Werksseitig gefertigte Passfedernut (Spezifikation der HC-UF-Serie mit Passfeder) für eine formschlüssige Wellenkupplung.
• Isolierung in Industriequalität: Hochwertige Wicklungsisolierung, die Spannungsspitzen moderner Servoantriebe zuverlässig aushält.

Anwendungen

• Materialhandhabungssysteme und kartesische Mehrachs-Pick-and-Place-Roboter.
• Kompakte Verpackungsmaschinen, Rundtakttische und Textilmaschinen.
• Halbleiterfertigungsanlagen und Automatisierung für die Wafer-Handhabung.

Technische Daten

Alternative Modelle und Kompatibilität

Der AC-Servomotor HC-UF43K ist für die native Integration in Servoverstärker der MR-J2S-Serie ausgelegt, insbesondere in die Module MR-J2S-40A und MR-J2S-40B. Bei der Aufrüstung älterer Bewegungssteuerungssysteme ist zu überprüfen, ob die Firmware des Verstärkers mit Motoren der HC-Serie kompatibel ist. Beachten Sie, dass physische Austauschkomponenten exakt dieselben Einbaumaße aufweisen müssen, da Flachmotoren einen anderen Lochkreisdurchmesser als herkömmliche zylindrische Modelle haben.

Anwendungsfehler und technische Hinweise

Da Motoren mit flachem Profil eine kleinere Außenfläche aufweisen, hängt die Wärmeabfuhr stark von der Wärmeleitung über die Montagefläche ab. Stellen Sie sicher, dass der Motor direkt auf einer sauberen, unlackierten Metallfläche (z. B. einem Aluminiumrahmen) mit ausreichender Masse verschraubt ist, die als effektiver Kühlkörper dienen kann. Vermeiden Sie außerdem, die maximalen radialen und axialen Belastungsgrenzen der Welle zu überschreiten, da die Lager von Flachmotoren empfindlich auf überhängende Lasten reagieren, was zu vorzeitigem Verschleiß und einer Verschiebung der Encoder-Ausrichtung führen kann.

Tipps zur Inbetriebnahme und Verdrahtung

Um hochfrequente Störungen in der Encoder-Signalleitung zu vermeiden, verwenden Sie für den Encoder-Feedbackkreis stets doppelt geschirmte Twisted-Pair-Kabel. Erden Sie den Kabelschirm ausschließlich auf der Seite des Servoverstärkergehäuses. Wenn bei Ihrem MR-J2S-Antrieb die Fehlercodes „AL.16“ oder „AL.20“ angezeigt werden, überprüfen Sie die Unversehrtheit der Pins des Encoder-Steckeranschlusses und stellen Sie sicher, dass während der Installation keine Feuchtigkeit in das Motorklemmengehäuse eingedrungen ist.
