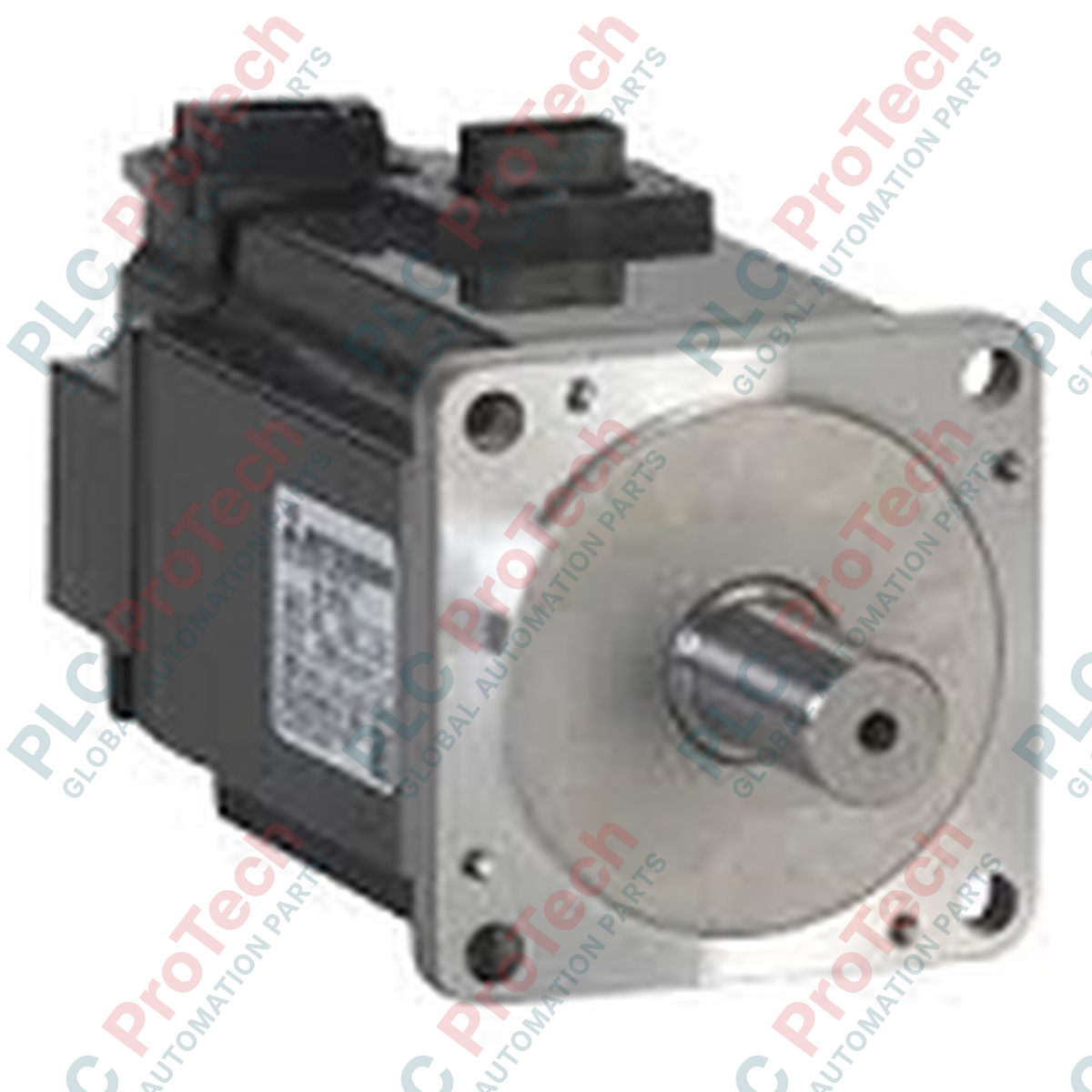

Der für dynamische Hochfrequenz-Positionieraufgaben in modernen automatisierten Systemen optimierte Mitsubishi Electric HF-KP43 ist ein AC-Servomotor mit geringer Trägheit und extrem niedriger Leistungskapazität. Dieser leistungsstarke Rotationsmotor wurde für die nahtlose Integration in die MELSERVO-J3-Plattform entwickelt und ermöglicht eine schnelle Beschleunigung sowie eine präzise Drehzahlregelung bei stark variierenden Lastbedingungen. Der integrierte fortschrittliche 18-Bit-Absolut-/Inkrementalencoder gewährleistet ein hochauflösendes Feedback und verhindert dadurch Positionsabweichungen. Sein kompaktes Gehäuse und seine robusten mechanischen Eigenschaften machen ihn zur idealen Wahl für Maschinenkonfigurationen, die schnelle transiente Reaktionen und eine zuverlässige Wärmeableitung erfordern.
| Spezifikationsparameter | Wert / Details |
|---|---|
| Hersteller | Mitsubishi Electric |
| Modellnummer | HF-KP43 |
| Serienname | MELSERVO-J3 (HF-KP) |
| Nennausgangsleistung | 400 W (0,4 kW) |
| Nenndrehzahl | 3000 U/min |
| Maximale Drehzahl | 6000 U/min |
| Nenndrehmoment | 1,3 N-m |
| Maximales Drehmoment | 3,8 N-m |
| Encoder-Spezifikation | 18-Bit absolut/inkremental (262144 Impulse/Umdrehung) |
| Leistungskapazität der Stromversorgung | 0,9 kVA |
| IP-Schutzart | IP65 (ohne Wellendurchgang) |
| Empfohlener Verstärker | MR-J3-40A / MR-J3-40B / MR-J3-40T |
| Versandgewicht (berechnet) | 2,5 kg |
| Verpackungsabmessungen (berechnet) | 220 x 140 x 120 mm |
| Steckverbinder / Klemmenblock | Anschlussbelegung / Funktion |
|---|---|
| Netzkabelstecker (Motorseite) | Rot (U-Phase), Weiß (V-Phase), Schwarz (W-Phase), Grün/Gelb (Schutzerde) |
| Encoder-Rückmeldestecker | Direkter Anschluss an den Encoderanschluss CN2 des MR-J3-Verstärkers über ein geschirmtes serielles Buskabel |
Der HF-KP43 ist ein funktionaler Ersatz für die Motoren der älteren HC-KFS43-Serie. Beachten Sie, dass beim Wechsel von der HC-KFS- zur HF-KP-Serie andere Leistungs- und Encoderkabelstecker erforderlich sind. Außerdem müssen die Parameter im MR-J3-Servoverstärker korrekt eingestellt werden, damit das Motorsignatur der HF-KP-Serie bei der erstmaligen Boot-Konfiguration erkannt wird.
Überschreiten Sie bei der Auslegung der mechanischen Kupplung keinesfalls die maximale Radiallast von 245 N und die maximale Axiallast von 88 N an der Motorwelle. Eine Überlastung der Welle beschleunigt den Lagerverschleiß erheblich und kann zu Rückmeldungsfehlern oder mechanischem Klemmen führen. In wärmeempfindlichen Gehäusen muss eine aktive Belüftung gewährleistet sein. Überschreitet die Umgebungstemperatur 40 degC, ist das Dauerdrehmoment entsprechend zu reduzieren.
Verwenden Sie zur Vermeidung elektromagnetischer Störungen (EMI) stets originale, doppelt geschirmte Encoderkabel von Mitsubishi (z. B. der MR-EKCBL-Serie). Verlegen Sie die Motorleistungsleitungen getrennt von den Steuerleitungen, um Übersprechen zu verhindern. Stellen Sie sicher, dass das Motorgehäuse über ein Erdungsband mit niedriger Impedanz sicher mit der Haupterdung des Industrieschaltschranks verbunden ist, um eine Verzerrung des Rückmeldesignals zu verhindern.
KRITISCHE WARNUNG:
Stellen Sie sicher, dass die primäre Stromversorgung des Servoverstärkers vollständig getrennt und gegen Wiedereinschalten gesichert ist, bevor Sie mit der Motorinstallation, Einstellungen an der Wellenkupplung oder der Kabelverdrahtung beginnen. In den DC-Zwischenkreiskondensatoren des MR-J3-Verstärkers können auch nach dem Abschalten des Systems noch gefährliche Restspannungen vorhanden sein. Warten Sie vor Arbeiten an den Anschlusspunkten mindestens 15 Minuten.
Globaler Expressversand
Rückgabe & Garantie
Hersteller: Mitsubishi Electric
Produkt-Nr.: HF-KP43
Herkunftsland:Vereinigte Staaten
Produkttyp: AC-Servomotoren
Zahlung: T/T, Western Union
Gewicht: 500g
Abmessungen: 220 x 140 x 120 mm
Versandhafen: Xiamen
Garantie: 12 Monate
