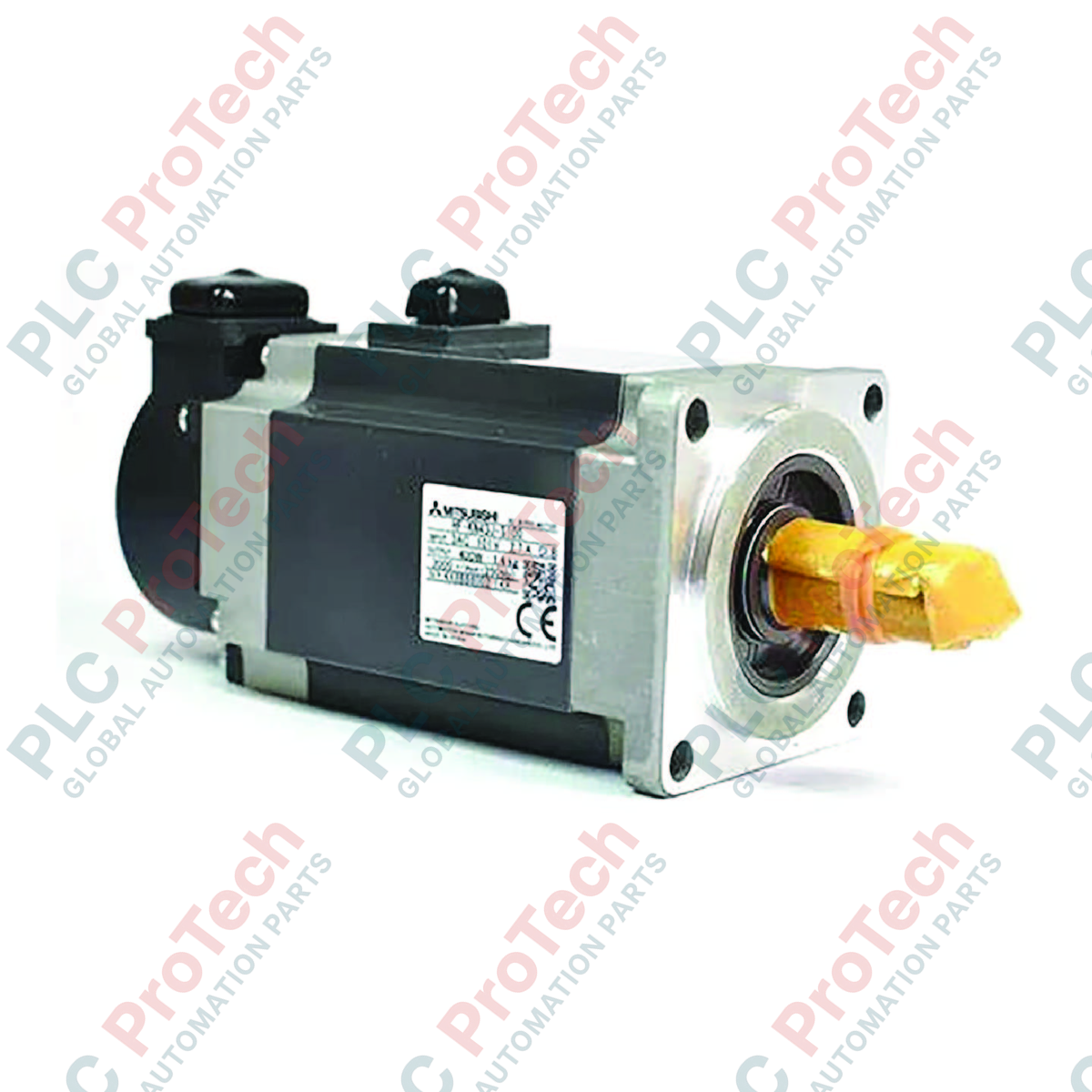

Optimiert für Anwendungen mit hoher Trägheitslast bietet der Mitsubishi Electric HF-SN52BJ-S100 präzise Positionierung und robuste Drehmomentregelung als Teil der leistungsstarken HF-SN-Serie von AC-Servomotoren. Dieser Motor mit mittlerer Trägheit ist darauf ausgelegt, auch bei schwankenden Lastbedingungen einen stabilen Betrieb zu gewährleisten und ist somit eine zuverlässige Wahl für industrielle Automatisierungssysteme.
Hauptmerkmale
-
Integrierte elektromagnetische Bremse: Gewährleistet sicheres Halten der Welle im stromlosen Zustand, um ein Absinken der Vertikalachse oder Lastdriften zu verhindern.
-
Werksseitig montierte Öldichtung: Bietet verbesserten Schutz gegen Eindringen von Öl und Schmierstoffen an der Wellenverbindung.
-
IP67-Schutzart: Hoher Staub- und Wasserschutz (außer Wellen-Durchführung), geeignet für raue Industrieumgebungen.
-
Mittelträgheitsrotor: Sorgt für stabile Abstimmung und sanfte Bewegungssteuerung bei Kopplung mit mechanischen Lasten hoher Trägheit.
Industrielle Anwendungen
- Materialflusssysteme und automatisierte Förderanlagen mit Haltebremsen.
- Verpackungsmaschinen und automatisierte Montagelinien.
- X-Y-Positioniertische und mehrachsige Portal-Systeme.
- Textilverarbeitungs- und Druckmaschinen.
Technische Spezifikationen
| Hersteller |
Mitsubishi Electric |
| Modellnummer |
HF-SN52BJ-S100 |
| Serie |
HF-SN Serie |
| Nennleistung |
0,5 kW |
| Nenn-Drehzahl |
2000 U/min |
| Elektromagnetische Bremse |
Ja (Haltebremse) |
| Öldichtung |
Ja |
| Schutzart |
IP67 (außer Wellen-Durchführung) |
| Versandgewicht |
10,5 kg |
Empirische Ingenieurkenntnisse
Alternative Modelle & Kompatibilität
Der HF-SN52BJ-S100 dient als direkter Upgrade-Pfad für ältere HC-SF-Serienmotoren mit vergleichbaren Leistungswerten. Beim Umstieg auf dieses Modell stellen Sie sicher, dass die Parameter des Servoverstärkers (insbesondere die Motor-ID in MR-J4- oder MR-JE-Serienantrieben) korrekt auf das HF-SN-Profil aktualisiert werden, um Kommutierungsfehler oder Encoder-Feedback-Fehler zu vermeiden.
Anwendungsfehler & technische Hinweise
Die integrierte elektromagnetische Bremse ist ausschließlich als Haltebremse ausgelegt und darf niemals für dynamische Verzögerung oder Notstopp verwendet werden. Wiederholte dynamische Bremszyklen führen zu vorzeitigem Verschleiß der Reibscheiben und damit zum Halteversagen. Achten Sie außerdem darauf, dass die Öldichtung bei der Montage mit einem dünnen Ölfilm geschmiert wird, um Trockenlaufverschleiß zu vermeiden.
Inbetriebnahme- & Verdrahtungstipps
Verwenden Sie stets doppelt geschirmte verdrillte Kabel für den Encoderanschluss, um hochfrequente elektromagnetische Störungen (EMI) vom PWM-Wechselrichterausgang zu minimieren. Erden Sie den Motorrahmen direkt am gemeinsamen Erdungsschienenbus des Schaltschrankes mit einem dicken, flachen geflochtenen Erdungsband anstelle eines Standardrundkabels, um die Hochfrequenzstörgeräusche bestmöglich abzuleiten.
Installationsrichtlinien
KRITISCHE WARNUNG: Stellen Sie sicher, dass alle eingehenden Wechselstromquellen zum Servoverstärker vor Installation oder Wartung vollständig spannungsfrei geschaltet und verriegelt sind. Warten Sie mindestens 15 Minuten, damit die internen Buskondensatoren vollständig entladen sind. Überprüfen Sie mit einem kalibrierten Multimeter die Spannung an den Gleichstrom-Busklemmen, bevor Sie die Motorstromanschlüsse berühren.
1
Montieren Sie den Motor sicher an einem starren, vibrationsgedämpften Metallrahmen und sorgen Sie für eine präzise axiale Ausrichtung mit der angetriebenen Last, um eine Überlastung der Lager zu vermeiden.
2
Schließen Sie die Strom-, Brems- und Encoderkabel an und stellen Sie sicher, dass alle Stecker vollständig eingesteckt und verriegelt sind, um die IP67-Umweltdichtung zu gewährleisten.
3
Führen Sie vor dem Einschalten eine manuelle Wellen-Drehprüfung durch, um sicherzustellen, dass keine mechanische Blockade oder Störung innerhalb der Kupplung vorliegt.
