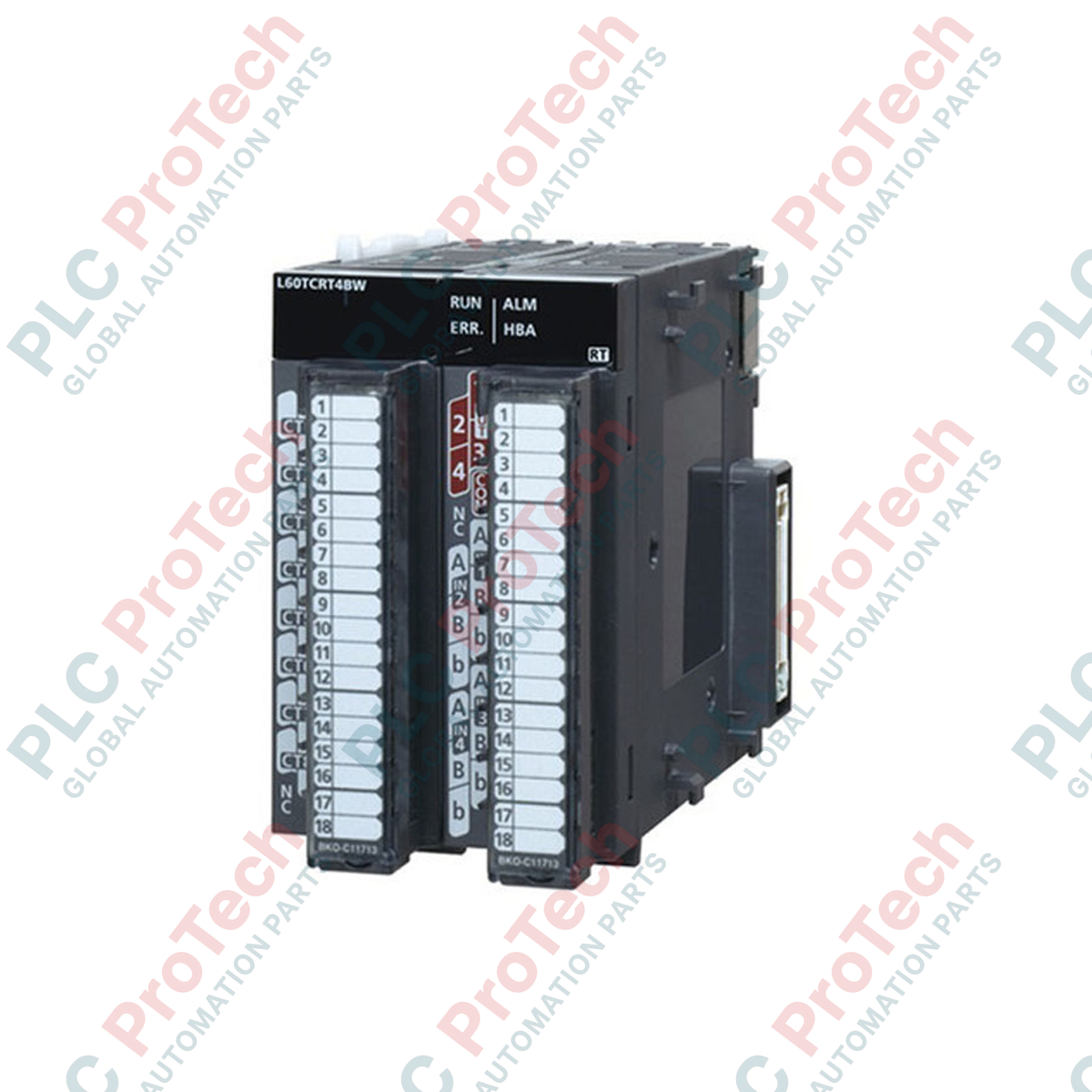

Mitsubishi Electric L60TCRT4BW-CM MELSEC Temperaturregelungsmodul der L-Serie

Beschreibung

Das Mitsubishi Electric L60TCRT4BW-CM dient als mehrkanaliges Temperaturregelungsmodul innerhalb der programmierbaren Steuerungsplattform der MELSEC-L-Serie und ermöglicht die präzise Regelung thermischer Prozesskreise. Dieses Modul kombiniert Thermoelement- und RTD-Eingänge mit dedizierten Transistorausgängen und ermöglicht eine PID-Regelung mit geschlossenem Regelkreis direkt auf Rack-Ebene der SPS, wodurch der Kommunikationsaufwand mit der übergeordneten Steuerung minimiert wird. Dank der integrierten Erkennung von Heizungsunterbrechungen überwacht das Modul proaktiv die Stromstärken, um Ausfälle von Heizelementen zu erkennen, bevor sie die Fertigungsqualität beeinträchtigen.

Funktionen

• Vier unabhängige Temperatureingangskanäle zur Unterstützung von RTD- und Thermoelementsensoren.
• Integrierte Funktion zur Erkennung von Heizungsunterbrechungen für die Fehlerdiagnose in Echtzeit.
• Transistorausführung, optimiert zur Ansteuerung externer Halbleiterrelais (SSRs).
• Autonome Ausführung von PID-Regelschleifen unabhängig vom CPU-Abtastzyklus.
• Direkte Integration in die MELSEC-L-Serien-Rückwandplatine.

Anwendungen

• Temperaturzonen für Kunststoffspritzguss und Extrusion.
• Industrieöfen, Brennöfen und Wärmebehandlungslinien.
• Thermische Kammern für die Halbleiterfertigung.
• Lebensmittelverarbeitungs- und Pasteurisierungssysteme.

Tabelle der technischen Daten

Alternative Modelle & Kompatibilität

Das L60TCRT4BW-CM ist vollständig mit standardmäßigen MELSEC-L-Series-CPU-Modulen kompatibel. Beachten Sie, dass das Suffix "-CM" die Einhaltung regionaler Normen kennzeichnet, das Gerät jedoch über identische elektrische Eigenschaften, Klemmenleisten und Programmierparameter wie das standardmäßige L60TCRT4BW verfügt. Die Konfiguration wird nahtlos in den Softwareumgebungen GX Works2 und GX Works3 unterstützt.

Typische Anwendungsfehler und technische Hinweise

Bei Verwendung der Funktion zur Erkennung einer Heizungsunterbrechung müssen geeignete Stromwandler (CTs) ausgewählt und mit den passenden Eingängen verdrahtet werden. Werden Thermoelement-Signalleitungen in unmittelbarer Nähe von Hochspannungs-Wechselstromkabeln verlegt, kann dies elektromagnetische Störungen verursachen, die zu Schwankungen bei der PID-Berechnung und der Regelkreisstabilität führen. Führen Sie Signalleitungen stets in separaten, geerdeten Metallkanälen.

Tipps für Inbetriebnahme und Verdrahtung

Definieren Sie vor der erstmaligen Initialisierung des Moduls die korrekten Thermoelement- oder RTD-Eingangstypen in den GX-Works-Parametern, um Fehler aufgrund einer ungültigen Eingangskonfiguration zu vermeiden. Um eine genaue Kaltstellenkompensation zu gewährleisten, installieren Sie das Modul nicht neben Komponenten, die im Schaltschrank viel Wärme erzeugen, und stellen Sie sicher, dass die Lüftungsschlitze an der Ober- und Unterseite des L60TCRT4BW-CM nicht verdeckt sind.
