Beschreibung

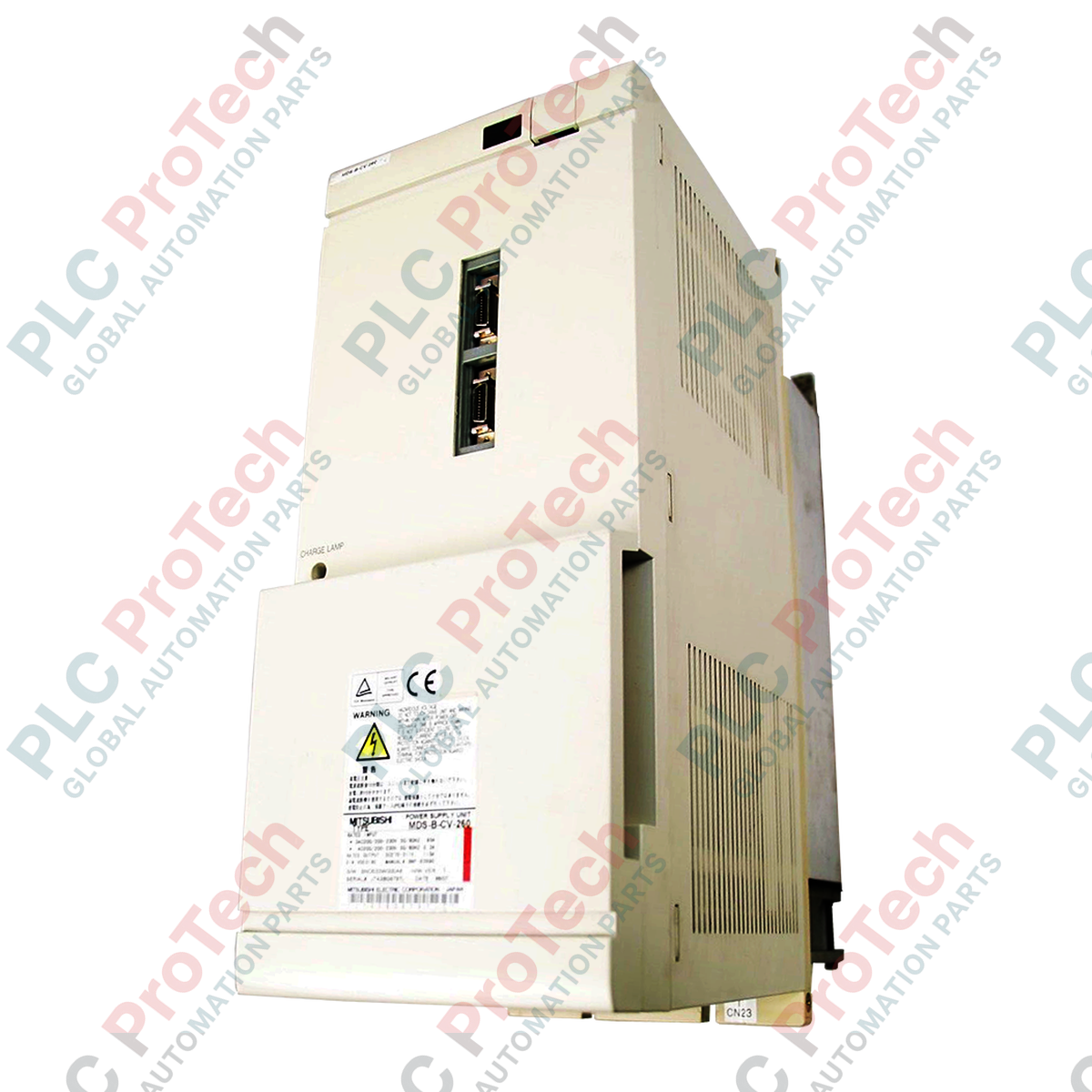

Das Mitsubishi Electric MDS-B-CV-260 dient zur Bereitstellung gleichgerichteter DC-Leistung für MDS-Antriebsarchitekturen mit gemeinsamem Bus und ist ein leistungsstarkes Netzteil für CNC- und Mehrachs-Servokonfigurationen. Dieser robuste Umrichter wandelt die eingehende dreiphasige AC-Leistung in einen geregelten DC-Spannungsbus um und verteilt saubere, zuverlässige Energie direkt an gekoppelte Servoverstärker und Spindelantriebe. Als Teil der spezialisierten MELDAS-Systemarchitektur ist das Gerät für lineare und rotatorische Servoanwendungen optimiert, die in anspruchsvollen industriellen Umgebungen eine außergewöhnliche Leistungsdichte und Betriebsstabilität erfordern.
Hauptmerkmale
-
Geregelter DC-Bus-Ausgang: Liefert über hochleitfähige Stromschienen eine stabile DC-Versorgung an benachbarte Servo- und Spindelmodule.
-
Hocheffiziente Geräuschminderung: Optimiert für die Parallelintegration mit zwei LF-380K-Netzfiltern zur Vermeidung elektromagnetischer Störungen (EMI).
-
CNC-Integration: Kommuniziert nahtlos über schnelle optische oder serielle Verbindungen, um MELDAS-Steuereinheiten Echtzeit-Statusdiagnosen bereitzustellen.
-
Regeneratives Energiemanagement: Verfügt über ein leistungsstarkes regeneratives Regelsystem zur Bewältigung von Rückenergiespitzen während starker Achsverzögerungen.
Anwendungen
- Automatisierte Werkzeugmaschinenachsen und Schwerlast-Fräsanwendungen.
- Hochpräzise Servonetzwerke für Linearmotoren.
- Mehr-Achs-Industrieroboterzellen mit gemeinsam genutzten Stromversorgungskonfigurationen mit gemeinsamem Bus.
Technische Daten
| Spezifikation |
Wert |
| Hersteller |
Mitsubishi Electric |
| Modellnummer |
MDS-B-CV-260 |
| Produktserie |
MDS-B-Serie (MELDAS) |
| Komponententyp |
Umrichter- / Stromversorgungsbereich |
| Unterstützte Konfiguration |
Lineare / rotatorische Servosysteme |
| Empfohlener Netzfilter |
LF-380K (Parallelschaltung von zwei Geräten empfohlen) |
| Versandgewicht (berechnet) |
3,0 kg |
| Abmessungen der Verpackung (berechnet) |
380 x 280 x 150 mm |
Anschlüsse und Schnittstellen
| Klemme / Anschluss |
Funktion / Zuordnung |
| L1, L2, L3 |
Dreiphasiger AC-Netzeingang |
| L+, L- |
DC-Bus-Ausgang zu Servo-/Spindelantriebseinheiten |
| CN1 / CN2 |
MELDAS-CNC-Systemdiagnose und Steuerungsverbindung |
| PE |
Schutzleiteranschluss |
Empirische technische Erkenntnisse
Alternative Modelle und Kompatibilität
Der MDS-B-CV-260 gehört zur älteren Generation der modularen MELDAS-MDS-B-Antriebshardware. Er kann ältere Umrichtermodelle innerhalb derselben Baugrößenkonfiguration typischerweise ersetzen, jedoch müssen die Engineering-Teams überprüfen, ob die entsprechenden Antriebseinheiten der Serie MDS-B-V1/V2 die passenden Versionen der Steuerungsfirmware unterstützen, um Synchronisierungsfehler am Antriebsbus zu verhindern.
Anwendungsfallen und technische Hinweise
Bei schweren kontinuierlichen Bremsvorgängen muss sichergestellt werden, dass die Parameter des regenerativen Entladesystems auf der CNC-Seite korrekt konfiguriert sind. Wird die gesamte Regenerationskapazität des Systems nicht berücksichtigt, kann dies zu häufigen DC-Überspannungsfehlern führen (Alarmcode 30 oder 3A). Stellen Sie sicher, dass die Schaltschrankkühlung die Umgebungstemperatur in der Nähe des Geräts unter 55 Grad Celsius hält.
Tipps zur Inbetriebnahme und Verdrahtung
Achten Sie bei der Parallelschaltung von Störfiltern auf identische Leitungslängen für beide parallelen LF-380K-Filterschleifen, um Stromungleichgewichte und vorzeitige thermische Auslösungen an den Filteranschlüssen zu vermeiden. Eine ordnungsgemäße Schirmauflage an der Erdungsplatte des Schaltschranks ist für die Steuersignale zwingend erforderlich, um Paketverluste bei der Kommunikation auf der CNC-Verbindung zu verhindern.
Installationsrichtlinien
WICHTIGER WARNHINWEIS: HOCHSPANNUNG
Stellen Sie vor jeglichen Verdrahtungsarbeiten oder physischen Wartungsarbeiten sicher, dass alle dreiphasigen Eingangsleitungen vollständig getrennt und gegen Wiedereinschalten gesichert sind. Warten Sie mindestens 15 Minuten, damit sich die Zwischenkreiskondensatoren vollständig entladen können. Verwenden Sie vor dem Berühren von Kontakten immer ein kalibriertes Digitalmultimeter, um zu bestätigen, dass die Spannung zwischen L+ und L- unter 50 VDC liegt.
1
Montieren Sie das Modul senkrecht auf einer starren metallischen Montageplatte, um eine ordnungsgemäße Wärmeableitung und eine niederimpedante Erdungsverbindung sicherzustellen.
2
Schließen Sie den dreiphasigen AC-Stromeingang über die vorgesehenen Netzfilter und Schütze gemäß den standardmäßigen Schaltplanverdrahtungen an L1, L2 und L3 an.
3
Verbinden Sie die DC-Zwischenkreisanschlüsse L+ und L- über die vom Hersteller bereitgestellten leitfähigen Metallbrücken mit den Antriebseinheiten und stellen Sie dabei einen den OEM-Spezifikationen entsprechenden Drehmomentbereich sicher.
