Beschreibung

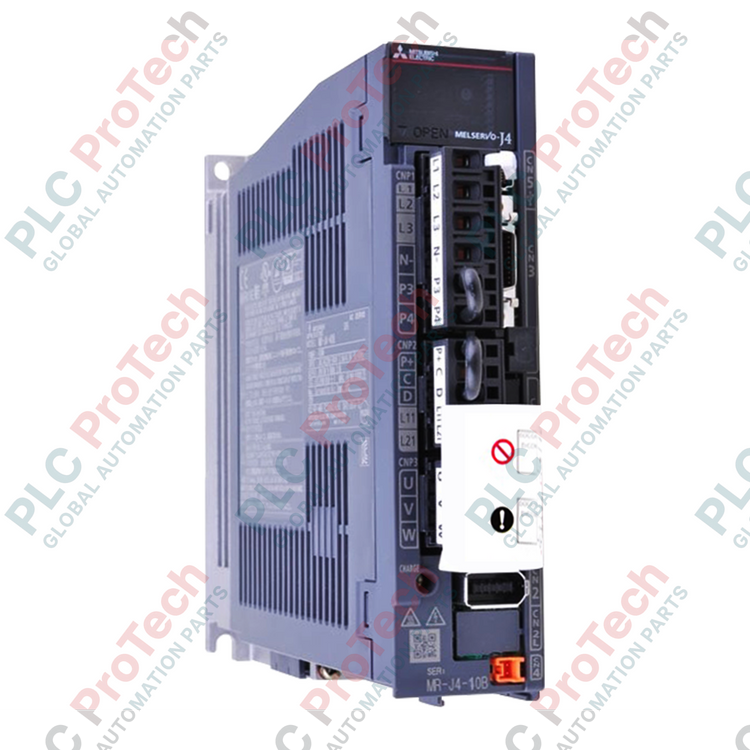

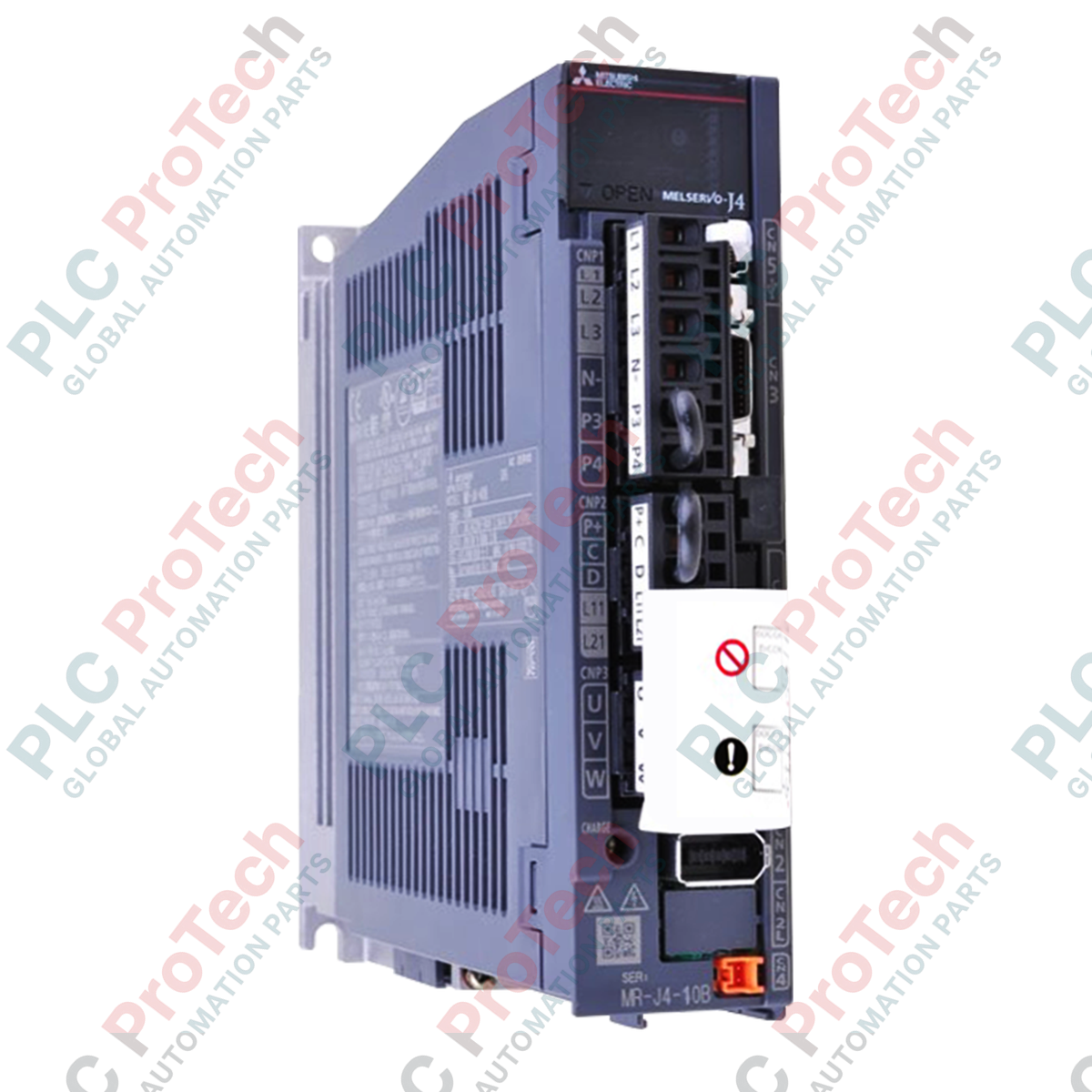

Der digitale AC-Servoverstärker MR-J4-10B ermöglicht eine präzise Regelung mit geschlossenem Regelkreis in automatisierten Bewegungsanwendungen. Als Teil der leistungsstarken Mitsubishi-Serie MELSERVO-J4 entwickelt, liefert dieser Controller eine Nennausgangsleistung von 0,1 kW und wird mit einer Versorgungsspannung der 200-V-Klasse betrieben. Das Gerät nutzt das Hochgeschwindigkeits-Bewegungsnetzwerk SSCNET III/H für eine synchrone Kommunikation mit hoher Auflösung mit Bewegungssteuerungen und System-CPUs. Dadurch eignet es sich ideal für Mehrachskonfigurationen, die eine strikte Synchronisierung erfordern.
Dieser Verstärker verfügt über erweiterte Funktionen zur Maschinenabstimmung, darunter Echtzeit-Auto-Tuning, adaptive Schwingungsunterdrückungsfilter und robuste Regelalgorithmen, die sich automatisch an wechselnde mechanische Lasten anpassen. Er unterstützt Standard-Drehservomotoren, Linearmotoren und Direktantriebsmotoren und ermöglicht zugleich eine hochpräzise Regelung mit vollständig geschlossenem Regelkreis über Zweidraht-Kommunikationsschnittstellen. Zu den standardmäßigen Sicherheitsfunktionen gehört Safe Torque Off (STO), um die strengen globalen Maschinensicherheitsrichtlinien zu erfüllen.
Merkmale
- Hochgeschwindigkeitsschnittstelle SSCNET III/H mit Zykluszeiten bis hinunter zu 0,222 ms.
- Integrierte Safe-Torque-Off-Funktion (STO), zertifiziert nach den Sicherheitsnormen SIL 3 und PL e.
- Erweiterte Schwingungsunterdrückung II und adaptive Abstimmungsfilter zur Minimierung mechanischer Resonanzen.
- Unterstützt die Regelung mit vollständig geschlossenem Regelkreis über hochauflösende externe Encoder.
- Zweikanalige analoge Monitorausgänge zur Echtzeitdiagnose und -überwachung.
- Integrierte dynamische Bremse für schnelles Abbremsen und Schutz bei Sicherheitsabschaltungen.
- USB-Schnittstelle für den direkten Anschluss an PC-basierte Einrichtungs- und Inbetriebnahmesoftware.
Anwendungen
- Maschinen für die Montage von Halbleitern und Elektronik.
- Verpackungs-, Etikettier- und Lebensmittelverarbeitungslinien.
- Mehrachsige CNC-Werkzeugmaschinen und Präzisionsmetallbearbeitungsanlagen.
- Hochgeschwindigkeits-Robotersysteme für Pick-and-Place-Anwendungen.
- Textilverarbeitung und automatisierte industrielle Montagelinien.
Technische Daten
| Hersteller |
Mitsubishi Electric |
| Modell-/Teilenummer |
MR-J4-10B |
| Serie |
MELSERVO-J4 |
| Nennausgangsleistung |
0,1 kW |
| Nennausgangsspannung |
Dreiphasig 170 V AC |
| Ausgangsnennstrom |
1,1 A |
| Stromversorgung des Hauptkreises |
Dreiphasig oder einphasig 200 V AC bis 240 V AC, 50 Hz / 60 Hz |
| Nennstrom des Hauptkreises |
0,9 A |
| Zulässige Spannungsschwankung |
170 V AC bis 264 V AC |
| Stromversorgung des Steuerkreises |
Einphasig 200 V AC bis 240 V AC, 50 Hz / 60 Hz |
| Nennstrom des Steuerkreises |
0,2 A |
| Leistungsaufnahme |
30 W |
| Steuerungsverfahren |
Sinusförmige PWM-Steuerung, Stromregelsystem |
| Kommunikationsschnittstelle |
SSCNET III/H |
| Kommunikationszykluszeiten |
0,222 ms, 0,444 ms, 0,888 ms |
| Schutzart |
IP20 (offen, selbstgekühlt) |
| Sicherheitsnormen |
EN ISO 13849-1 Kategorie 3 PL e, IEC 61508 SIL 3, EN 62061 SIL CL 3, EN 61800-5-2 |
| Betriebstemperatur |
0 °C bis 55 °C (nicht gefrierend) |
| Lagertemperatur |
-20 °C bis 65 °C (nicht gefrierend) |
| Umgebungsfeuchtigkeit |
90 % relative Luftfeuchtigkeit oder weniger (nicht kondensierend) |
| Vibrationsfestigkeit |
5,9 m/s2 (10 Hz bis 55 Hz in X-, Y- und Z-Achse) |
| Gewicht |
0,8 kg |
Anschlüsse und Schnittstellen
| Anschlussbezeichnung |
Funktion / Anschlusstyp |
| CN1A |
Anschluss für SSCNET III/H-Verbindungseingang |
| CN1B |
Anschluss für SSCNET III/H-Verbindungsausgang |
| CN2 |
Schnittstelle für Servomotor-Encoder |
| CN3 |
Analogausgang für Überwachung / Zusatzschnittstelle |
| CN5 |
USB-Schnittstelle (Mini-B) zur PC-Konfiguration |
| CN8 |
Sicherheitssignaleingang für sichere Drehmomentabschaltung (STO) |
Installationsrichtlinien
-
Montageausrichtung: Montieren Sie den Servoverstärker senkrecht auf einer ebenen, stabilen Rückwand, um eine ordnungsgemäße Wärmeableitung sicherzustellen.
-
Abstände: Halten Sie für eine optimale Luftzirkulation an der linken und rechten Seite des Geräts mindestens 10 mm Abstand sowie ober- und unterhalb 40 mm Abstand ein.
-
Erdung: Stellen Sie eine zuverlässige Erdungsverbindung mit niedriger Impedanz zum Schutzleiteranschluss (PE) sicher. Verwenden Sie ein separates Erdungskabel, um elektromagnetische Störungen (EMI) zu minimieren.
-
Gehäuseschutz: Installieren Sie den Verstärker in Umgebungen mit hoher Staub-, Feuchtigkeits- oder Ölnebelkonzentration in einem abgedichteten Schaltschrank, der mindestens die Schutzart IP54 erfüllt.
Konformität und Zertifizierungen
- CE-Kennzeichnung (Niederspannungs- und EMV-Richtlinien)
- UL-gelistet / cUL-gelistet
- TÜV-zertifiziert (IEC 61508 SIL 3, EN ISO 13849-1 PL e)
- KC (Korea-Zertifizierung)
