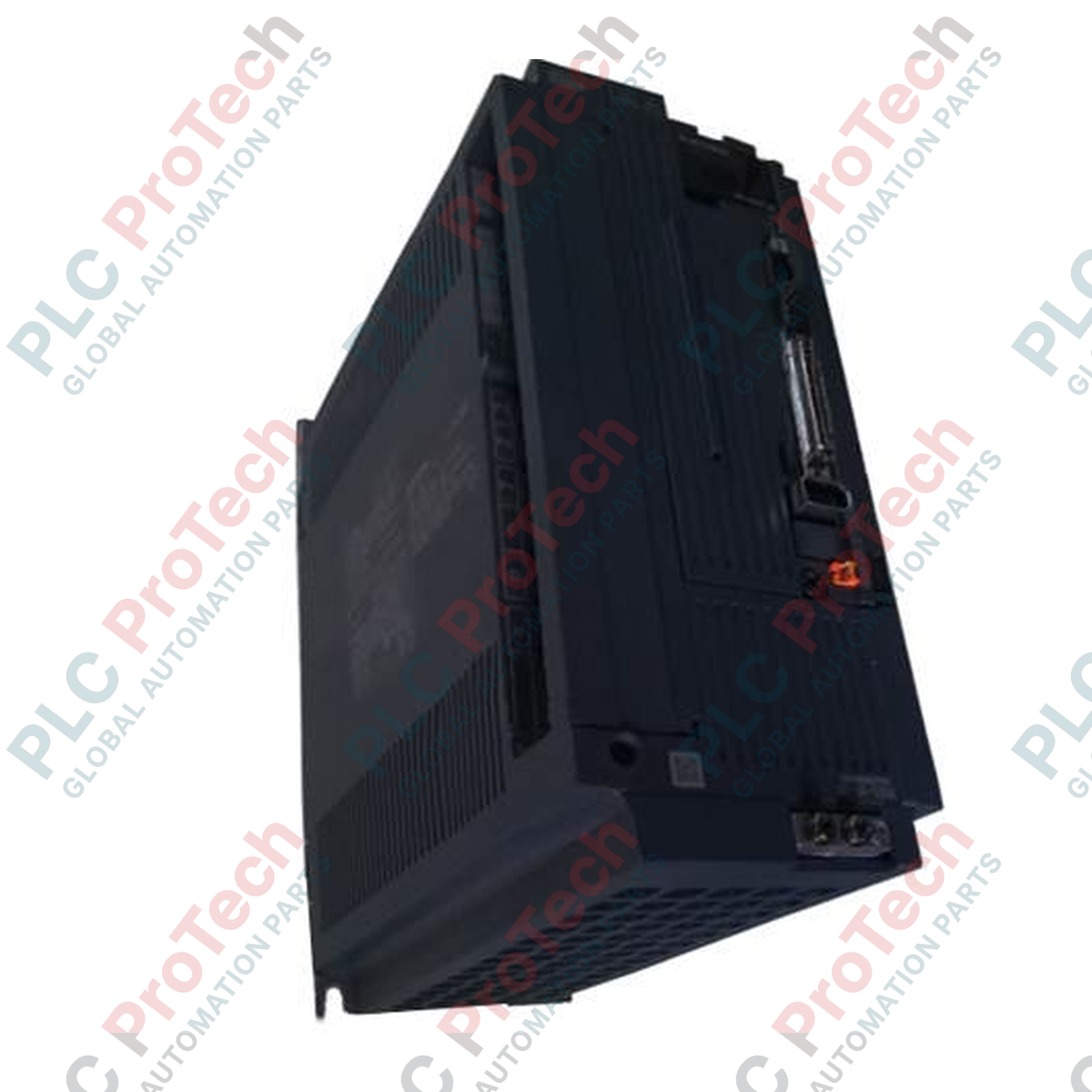

Mitsubishi Electric MR-J4-500A 1-Achs-Servoverstärker der MELSERVO-J4-Serie

SKU MR-J4-500A

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Mitsubishi Electric
Produkt-Nr.: MR-J4-500A
Herkunftsland:Vereinigte Staaten
Produkttyp: Servoverstärker
Zahlung: T/T, Western Union
Gewicht: 0g
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

Der Mitsubishi Electric MR-J4-500A ermöglicht eine leistungsstarke Bewegungssteuerung in modernen Automatisierungsarchitekturen und arbeitet als äußerst zuverlässiger 1-Achs-Servoverstärker. Dieses Universalgerät lässt sich über Impulsfolge- oder analoge Spannungssignale nahtlos in verschiedene Bewegungssteuerungsnetzwerke integrieren. Es wurde für die MELSERVO-J4-Serie entwickelt und bietet eine hochauflösende 22-Bit-Encoder-Rückmeldung, hervorragende Positioniergenauigkeit und eine Nennleistung von 5,0 kW. Die integrierten Sicherheitsfunktionen „Safe Torque Off“ (STO) und die fortschrittlichen Schwingungsfilter mit automatischer Abstimmung gewährleisten einen sicheren, gleichmäßigen und äußerst effizienten Industriebetrieb.

Funktionen

Universalschnittstelle: Flexible Steuerungsmöglichkeiten für Positions-, Drehzahl- und Drehmomentregelung über Impulsfolge oder Analogeingang.
Hochauflösendes Feedback: Ergänzt durch 22-Bit-Absolut-/Inkrementalgeber (4.194.304 Impulse/Umdrehung) für außergewöhnliche Positioniergenauigkeit.
Erweiterte Schwingungsunterdrückung: Verwendet Adaptive Filter II und robuste Filteralgorithmen, um mechanische Resonanzen und dynamische Schwingungen zu beseitigen.
Integrierte Sicherheitsfunktionalität: Integrierte Funktion „Safe Torque Off“ (STO) gemäß IEC/EN 61800-5-2, zertifiziert nach SIL 3 und PL e.
Robuste Antriebsfunktion: Bietet Optionen zur automatischen Anpassung von Temperatur und Vibration, um die Betriebsverfügbarkeit unter rauen Umgebungsbedingungen zu maximieren.

Anwendungen

Präzisionspositionierungssysteme in der Halbleiter- und Elektronikfertigung.
Hochgeschwindigkeitsmaschinen für rotierende und lineare Verpackungsprozesse.
Mehrachsige Portalkinematiken und Materialhandhabungssysteme für Pick-and-Place-Anwendungen.
Automatisierte Montagelinien, Metallumformung und Werkzeugmaschinensysteme.

Technische Spezifikationen

Parameter	Spezifikationswert
Hersteller	Mitsubishi Electric
Modellbezeichnung	MR-J4-500A
Serienname	MELSERVO-J4-Serie
Befehlsschnittstelle	Universalschnittstelle (Impulsfolge / Analogbefehl)
Motor-Nennausgangsleistung	5,0 kW
Nennausgangsspannung	Dreiphasiger AC 170 V
Nennausgangsstrom	28,0 A
Stromeingang des Hauptkreises	Dreiphasiger AC 200 V bis 240 V, 50 Hz / 60 Hz
Nennstrom des Hauptkreises	21,7 A
Stromeingang des Steuerkreises	Einphasiger AC 200 V bis 240 V, 50 Hz / 60 Hz
Nennstrom des Steuerkreises	0,3 A
Leistungsaufnahme des Steuerkreises	45 W
Anforderung an die Schnittstellenstromversorgung	DC 24 V (±10 %), erforderliche Strombelastbarkeit 0,5 A (einschließlich CN8)
Steuersystem	Sinusförmige PWM-Steuerung und Stromregelung
Dynamische Bremse	Integriert
Leistung des Bremswiderstands	Integriert (130 W)
Kommunikationsfunktionen	USB-Anschluss (zum PC), RS-422 / RS-485 (bis zu 32 Achsen)
Normen für die Sicherheitszertifizierung	EN ISO 13849-1 Kategorie 3 PL e, IEC 61508 SIL 3, EN 62061 SIL CL 3, EN 61800-5-2
Schutzart	IP20 (offen, zwangsgekühlt)
Umgebungstemperatur im Betrieb	0 °C bis 55 °C (nicht gefrierend)
Umgebungsluftfeuchtigkeit im Betrieb	90 % rF oder weniger (nicht kondensierend)
Nettomasse	4,0 kg
Versandgewicht (berechnet)	5,0 kg

Anschlüsse und Schnittstellen

Steckverbinder/Klemme	Funktion / Belegung
CN1	E/A-Schnittstelle (analoge Steuerbefehle, digitale Ein-/Ausgänge)
CN2	Encoderanschluss (serielle Kommunikationsschnittstelle für Rückmeldesignale)
CN3	Serielle RS-422-Kommunikationsschnittstelle / Schnittstelle des PC-Einrichtungsprogramms
CN8	Anschluss für die funktionale Sicherheit Safe Torque Off (STO)
L1 / L2 / L3	Eingangsklemmen für die dreiphasige AC-Stromversorgung
L11 / L21	Eingangsklemmen für die Stromversorgung des Steuerkreises
U / V / W	Hauptstromausgänge für den Servomotor (müssen mit der Motorphasensequenz übereinstimmen)

Empirische technische Erkenntnisse

Alternative Modelle & Kompatibilität

Der universell einsetzbare MR-J4-500A dient als Ersatz für ältere MR-J3-500A-Module. Beachten Sie, dass sich Parameter, Anschlussbelegungen der Klemmenblöcke und die Maße der Einbautiefe unterscheiden. Verwenden Sie MR Configurator2, um alte MR-J3-Parameterdateien vor dem Download in das neuere J4-Format zu konvertieren. Stellen Sie außerdem sicher, dass der Parameter für die Encoderauflösung der richtigen Motorserie entspricht, da J4-Servoverstärker eine hochauflösende Motorrückmeldung mit 22 Bit erfordern.

Anwendungshinweise & technische Hinweise

Dieser 5,0-kW-Servoverstärker erzeugt bei voller dynamischer Auslastung erhebliche Wärme. Halten Sie bei der Installation mehrerer Geräte einen horizontalen Abstand von mindestens 10 mm zwischen benachbarten Antrieben sowie einen Freiraum von 40 mm oberhalb und unterhalb der Kühlgebläse ein. Eine unzureichende Luftzirkulation kann Fehler AL 30 (Regenerationsfehler) oder AL 50 (Überlast) auslösen. Wenn Beschleunigungs- und Verzögerungssequenzen mit hoher Einschaltdauer erforderlich sind, verwenden Sie anstelle des integrierten 130-W-Widerstands einen externen Regenerationswiderstand mit höherer Leistung.

Tipps zur Inbetriebnahme und Verdrahtung

Bei Konfigurationen, die die Sicherheitsfunktion Safe Torque Off nicht verwenden, muss der mit dem Gerät gelieferte Kurzschlussstecker fest in der CN8-Buchse eingesteckt bleiben. Wenn dieser Anschluss nicht verbunden ist, wird der Antrieb in einem sicheren Zustand verriegelt und zeigt Fehler der Sicherheitsverriegelung an. Führen Sie das Encoderkabel des Motors immer in einem separaten, geschirmten Kabelkanal und mit Abstand zu den Hauptstromleitungen (U, V, W) sowie den eingehenden AC-Stromleitungen, um AL 16 (Encoder-Kommunikationsfehler) durch elektromagnetische Störungen zu vermeiden.

Installationsrichtlinien

KRITISCHER WARNHINWEIS: Stellen Sie sicher, dass alle AC-Hauptstromleitungen (L1/L2/L3) und Eingänge der Steuerstromversorgung (L11/L21) vor der Montage, Verdrahtung oder Handhabung des Geräts vollständig spannungsfrei sind. Warten Sie nach dem Ausschalten mindestens 15 Minuten und überprüfen Sie, dass die Lade-LED an der Vorderseite vollständig erloschen ist. An den internen Zwischenkreiskondensatoren kann weiterhin eine gefährliche Hochspannung anliegen, die eine unmittelbare Gefahr eines tödlichen Stromschlags darstellt.

1

Montieren Sie den Servoverstärker senkrecht auf einer flachen, sauberen Metallplatte, um die Wärmeableitung zu maximieren und die ordnungsgemäße Funktion des internen Kühlgebläses zu gewährleisten.

2

Verdrahten Sie die eingehende Steuerstromversorgung mit L11 und L21 sowie die Hauptstromversorgung mit L1, L2 und L3. Stellen Sie sicher, dass alle Kabelverbindungen den vorgeschriebenen Anzugsdrehmomenten entsprechen.

3

Verbinden Sie die Ausgänge U, V und W mit den entsprechenden Klemmen am Servomotor. Vertauschen Sie die Motorphasen nicht, da eine falsche Phasenfolge zu unkontrollierter Drehung oder sofortigen Überstromabschaltungen führen kann.

4

Schließen Sie die Encoder- und Steuersignalleitungen an CN2 und CN1 an und stellen Sie sicher, dass die Schirmanschlüsse ordnungsgemäß an der Chassis-Erdungsplatte aufgelegt sind.

FAQ

Welche Steuerschnittstellen werden vom MR-J4-500A unterstützt?

Dieses Modell verfügt über eine universelle „A“-Schnittstelle. Dadurch kann es Impulsfolgesignale zur Positionssteuerung oder analoge Spannungseingänge für die Betriebsarten Geschwindigkeits- und Drehmomentsteuerung empfangen.

Kann ich diesen 5,0-kW-Servoverstärker mit einphasiger Netzspannung betreiben?

Nein. Der Leistungskreiseingang benötigt eine dreiphasige AC-200- bis 240-V-Versorgung. Einphasige Spannung ist nur für den Steuerspannungseingang (L11/L21) zulässig.

Wie behebe ich einen regenerativen Fehler AL 30 am MR-J4-500A?

Stellen Sie sicher, dass der Parameter für den regenerativen Widerstand Ihrer Konfiguration entspricht. Überprüfen Sie die Klemmen des integrierten 130-W-Widerstands oder fügen Sie eine externe Option hinzu, wenn die Bremsenergie die Kapazität überschreitet.

Welche Software wird für die Konfiguration und Diagnoseabstimmung verwendet?

Parametrierung, Überwachung und Diagnose erfolgen mit der Software MR Configurator2 über die vorderen USB- oder RS-422-Kommunikationsanschlüsse.

View all FAQs →

Menge

Vertrieb anrufen Kontakt

Versand & Rückgabe

Globaler Expressversand

Standardlieferung: 4–6 Werktage per DHL, FedEx und UPS.
Expressversand: Same-Day-Versand für Lagerbestellungen vor 14:00 (GMT+8).
Weltweite Abdeckung: Über 150 Länder.

Rückgabe & Garantie

30-Tage-Garantie: Rückgabe für Lagerware in originaler, werkseitig versiegelter Verpackung.
12-Monats-Garantie: Jede Industriekomponente mit technischer Garantie.

Bewertungen

1 1

Nur noch 10 Artikel auf Lager verfügbar

Menge

Vollständige Details anzeigen

Globaler Expressversand

Standardlieferung: 4-6 Werktage per DHL, FedEx und UPS.
Expressversand: Versand am selben Tag für vorrätige Bestellungen, die vor 14:00 Uhr (GMT+8) aufgegeben werden.
Weltweite Abdeckung: Wir beliefern über 150 Länder, einschließlich schneller Lieferung nach Saudi-Arabien und in die VAE.

Rückgaben & Garantie

30-Tage-Garantie: Rückgaben werden für vorrätige Produkte in originaler, werkversiegelter Verpackung akzeptiert.
12-Monats-Garantie: Jede Industriekomponente ist durch unsere professionelle technische Garantie abgesichert.

Bestellungen werden von Montag bis Freitag bearbeitet und geliefert (außer an Feiertagen).

Für vollständige Anspruchsvoraussetzungen, Wiedereinlagerungsgebühren und internationale Rückgabedetails sehen Sie bitte unsere offiziellen Rückerstattungs- & Rückgabebedingungen .
