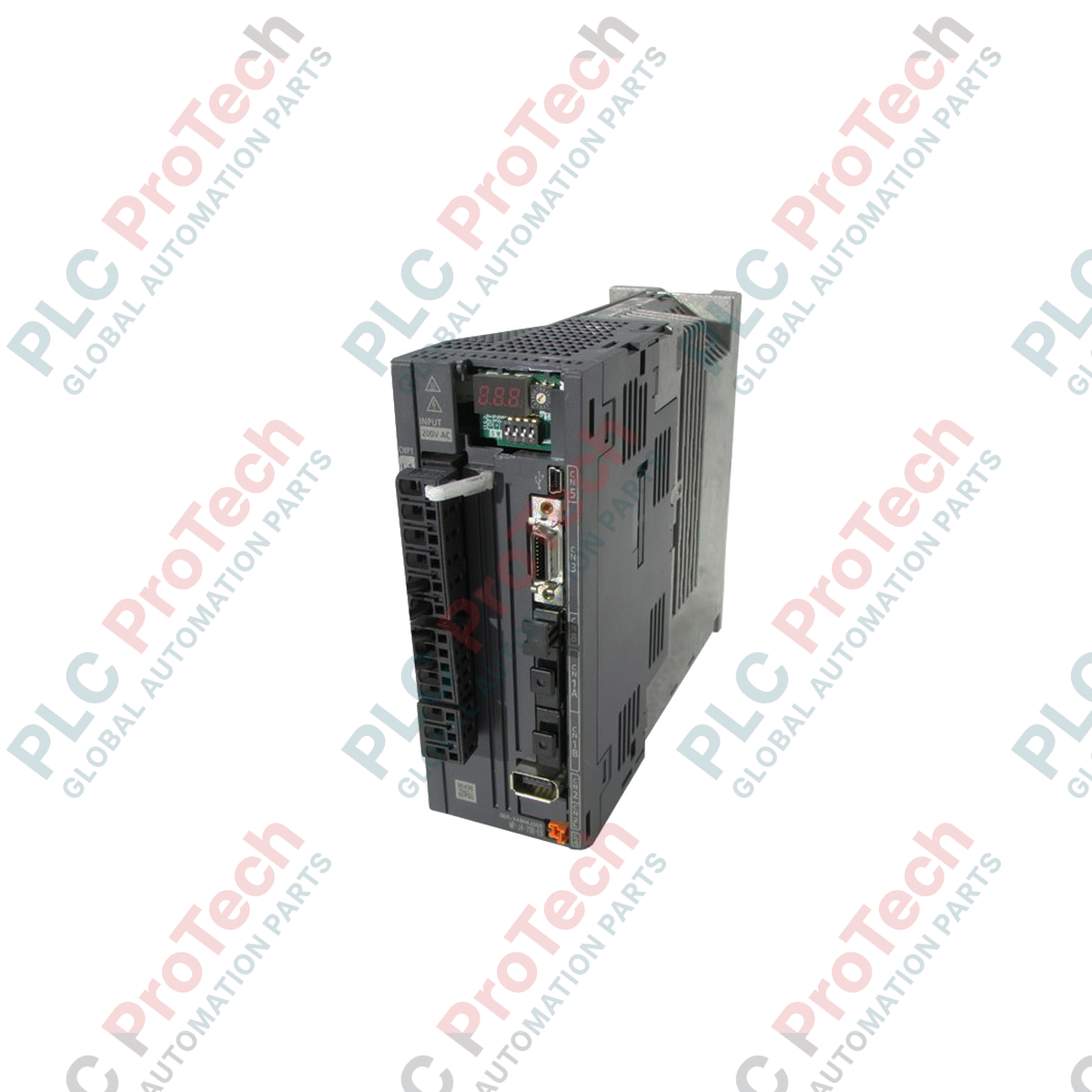

Der AC-Servoverstärker Mitsubishi Electric MR-J4-70B-EB wurde für hohe Bewegungsanforderungen in automatisierten industriellen Systemen entwickelt und ermöglicht eine präzise Regelung von Drehmoment, Geschwindigkeit und Position. Als Teil des Hochgeschwindigkeits-Ökosystems MELSERVO-J4 ist dieses Gerät für Systeme ausgelegt, die eine synchronisierte Mehrachssteuerung über das schnelle SSCNET III/H-Glasfaser-Bewegungsnetzwerk erfordern. Mit einer Nennleistung von 0,75 kW (750 Watt) bietet es eine hohe Frequenzantwort und eine robuste thermische Effizienz bei anspruchsvollen Schwerlast-Betriebszyklen.
| Parameter | Wert |
|---|---|
| Hersteller | Mitsubishi Electric |
| Modellbezeichnung | MR-J4-70B-EB |
| Produktfamilie | MELSERVO-J4 |
| Nennleistung | 0,75 kW (750 W) |
| Eingangsspannung | 1-phasig oder 3-phasig, 200 V AC bis 240 V AC, 50/60 Hz |
| Steuerungskommunikationsschnittstelle | SSCNET III/H (optische Kommunikation) |
| Schnittstellen-Stromversorgung | 24 V DC (Toleranzgrenzen: +/-10 %, erforderlicher Strom: 0,3 A) |
| Kühlungsart | Zwangskühlung |
| Schutzart | IP20 (offene Bauweise) |
| Nettogewicht | 1,4 kg |
| Versandgewicht (berechnet) | 3,0 kg |
| Anschlusscode | Funktions-/Anschlusszuordnung |
|---|---|
| CN1 | Digitale Eingangs-/Ausgangssignale |
| CN2 | Schnittstelle für lastseitigen Feedback-Encoder (Hochgeschwindigkeitsseriell) |
| CN3 | Konfigurationsschnittstelle für Personalcomputer (USB-Anschluss) |
| CN8 | Integrierte funktionale Sicherheitsanschlüsse für Safe Torque Off (STO) |
| CN1A / CN1B | Optische Glasfasernetzwerk-Eingangs-/Ausgangsverbindungen von SSCNET III/H |
Der MR-J4-70B-EB dient als direkter Ersatz für MELSERVO-Geräte der vorherigen Generation. Wenn Sie ein System mit MR-J3-70B-Komponenten auf die MR-J4-Serie umstellen, überprüfen Sie die Zuordnung der Konfigurationsparameter in MT Developer2. Beachten Sie, dass die Lichtwellenleiterkabel von SSCNET III/H zwar physisch identisch sind, sich die Parametereinstellungen bei den Abtastzykluszeiten unterscheiden. Prüfen Sie die Firmwareversionen, wenn ältere Steuerungseinheiten verwendet werden.
Um eine thermische Überlastung in Steuerungsschränken mit hoher Packungsdichte zu verhindern, lassen Sie oberhalb und unterhalb des Verstärkerrahmens einen freien Belüftungsraum von mindestens 50 mm. Bei enger Montage mehrerer MR-J4-Module ist eine dynamische Leistungsreduzierung oder die Installation zusätzlicher Schaltschranklüfter erforderlich, da Umgebungstemperaturen von über 55 Grad Celsius im Schaltschrank Schutzabschaltungen wegen Übertemperatur auslösen können.
Optische Kommunikationskabel (MR-J3BUS-Leitungen) reagieren äußerst empfindlich auf starke Biegungen. Halten Sie beim Verlegen der Lichtwellenleiter in Kabelkanälen einen Mindestbiegeradius von 25 mm ein, um Signalverlustfehler zu vermeiden, die durch Kommunikationsfehlercodes wie AL.37 angezeigt werden. Stellen Sie sicher, dass die Hilfsversorgung der 24-V-DC-Schnittstelle während Spitzenzeiten der Bremsaktivierung eine stabile Spannung innerhalb ihrer Toleranzgrenze von 10 % aufrechterhält.
Schalten Sie die gesamte AC-Eingangsversorgung frei und sichern Sie sie gegen Wiedereinschalten, bevor Sie mit der Installation, Demontage oder Klemmenverdrahtung des Servoverstärkers beginnen. Warten Sie nach dem Ausschalten mindestens 15 Minuten, damit sich die internen Hochspannungs-Zwischenspeicherkondensatoren vollständig entladen können. Überprüfen Sie stets mit einem Digitalmultimeter, dass die DC-Zwischenkreisspannung zwischen den Klemmen L+ und L- unter den sicheren Grenzwerten liegt, bevor Sie Klemmen berühren.
Montieren Sie den Verstärker senkrecht auf einer ebenen, stabilen Metallfläche in Ihrem Schaltschrank, um die Wärmeableitung über den integrierten Kühlkörper zu optimieren.
Schließen Sie den Schutzerdungsleiter (PE) direkt an die dafür vorgesehene Erdungsklemme am Gehäuse an, bevor Sie weitere Verdrahtungsarbeiten durchführen.
Schließen Sie die AC-Versorgungsleitungen an die Klemmen L1, L2 und L3 (Drehstromausführungen) oder an die entsprechenden Klemmen der Einphasen-Konfiguration gemäß den Angaben im technischen Handbuch an.
Schließen Sie die Hochgeschwindigkeits-Lichtwellenleiter an die optischen Anschlüsse CN1A und CN1B an und achten Sie darauf, dass sie vollständig eingesteckt sind, bis ein deutliches physisches Einrasten spürbar ist.
