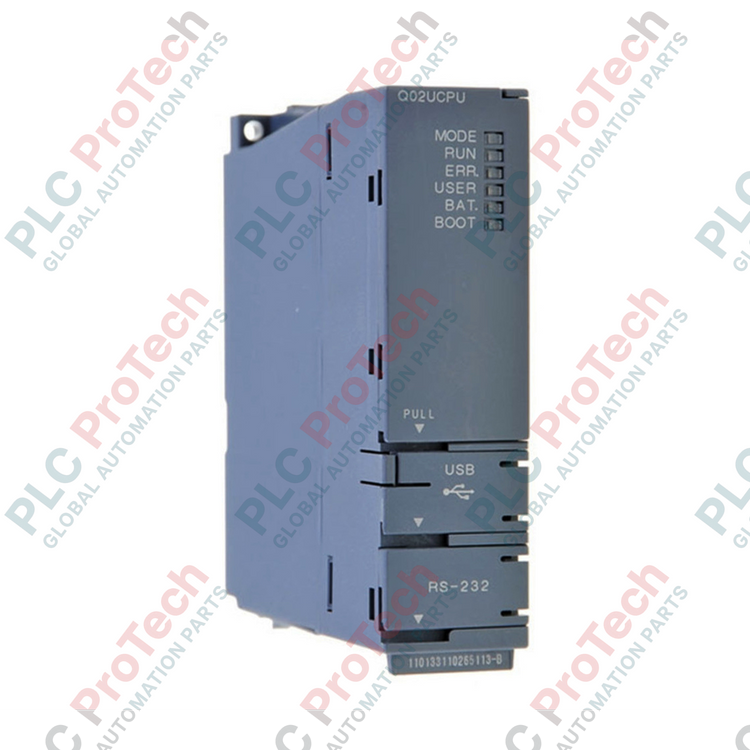

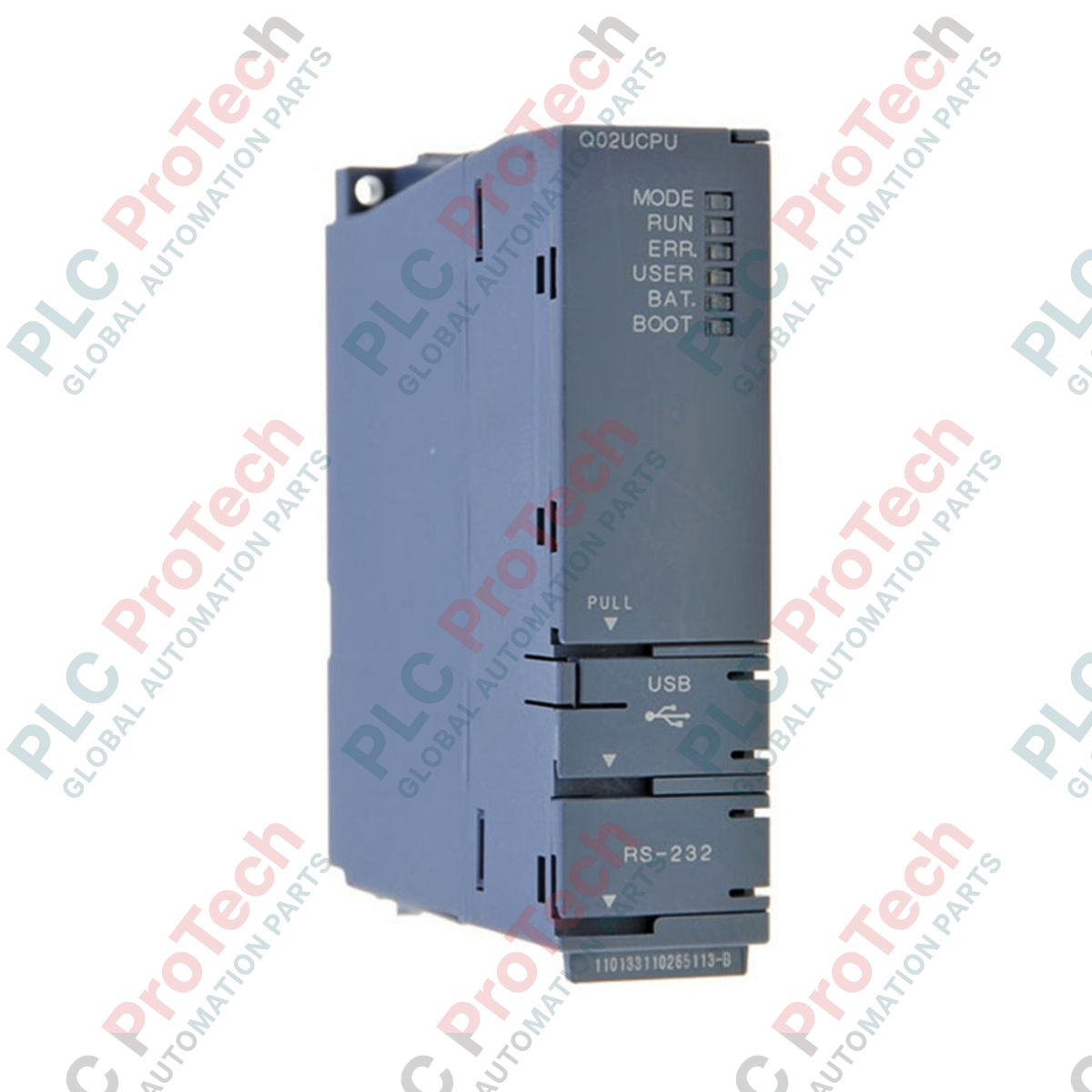

Mitsubishi Electric Q02UCPU MELSEC-Q-Serie SPS-CPU-Modul

SKU Q02UCPU

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Mitsubishi Electric
Produkt-Nr.: Q02UCPU
Herkunftsland:Vereinigte Staaten
Produkttyp: PLC-CPU-Module
Zahlung: T/T, Western Union
Gewicht: 3000g
Abmessungen: 120 mm x 110 mm x 40 mm
Versandhafen: Xiamen
Garantie: 12 Monate

Die für die Hochgeschwindigkeits-Sequenzsteuerung in anspruchsvollen industriellen Umgebungen entwickelte Mitsubishi Electric Q02UCPU dient als äußerst zuverlässige Zentraleinheit für die Automatisierungsplattform der MELSEC-Q-Serie. Diese CPU des Universalmodells bietet optimierte Befehlsausführungsgeschwindigkeiten und eine erweiterte Speicherkapazität zur Bewältigung komplexer Automatisierungsaufgaben und bildet damit einen zentralen Baustein modularer Steuerungsarchitekturen.

Hauptmerkmale

Hochgeschwindigkeitsverarbeitung: Erreicht eine grundlegende Befehlsausführungsgeschwindigkeit von 40 Nanosekunden (LD-Befehl) und minimiert dadurch die Zykluszeiten.
Erweiterter Speicher: Bietet eine Programmspeicherkapazität von 20.000 Schritten (80 KB) sowie dedizierte Multi-Port-Speicherstrukturen.
Zwei Kommunikationsanschlüsse: Ausgestattet mit integrierten USB- (Mini-B) und RS-232-Schnittstellen für direkte Programmierung, Diagnose und die Anbindung von Peripheriegeräten.
Skalierbare E/A-Architektur: Unterstützt bis zu 2048 lokale E/A-Punkte und bis zu 8192 dezentrale E/A-Punkte über Netzwerkverbindungen.
Multi-CPU-Unterstützung: Kompatibel mit Multi-CPU-Konfigurationen, sodass bis zu vier CPUs auf einer einzigen Q-Serien-Basiseinheit für die dezentrale Verarbeitung eingesetzt werden können.

Industrielle Anwendungen

Automobilmontagelinien und Synchronisierung von Roboterzellen.
Hochgeschwindigkeits-Verpackungs-, Abfüll- und Etikettiermaschinen.
Wasseraufbereitungsanlagen und Steuerung dezentraler Pumpstationen.
Handhabung von Halbleiterfertigungsanlagen und Reinraumautomation.

Technische Spezifikationen

Parameter	Spezifikation
Hersteller	Mitsubishi Electric
Modell	Q02UCPU
Serie	MELSEC-Q-Serie (Universalmodell)
Programmspeicherkapazität	20.000 Schritte (80 KB)
LD-Befehlsverarbeitungsgeschwindigkeit	40 ns (0,04 Mikrosekunden)
Lokale E/A-Punkte	2048 Punkte
Gesamtzahl der E/A-Punkte (lokal + dezentral)	8192 Punkte
Interne Stromaufnahme (5 VDC)	0,33 A
Kommunikationsschnittstellen	USB (Mini-B), RS-232 (6-poliger Mini-DIN)
Speichertyp	Flash-ROM, SRAM (über optionale Speicherkarte)
Montageart	Rackmontage der Basiseinheit
Herkunftsland	Japan
Versandgewicht (berechnet)	0,35 kg
Abmessungen der Verpackung (berechnet)	120 mm x 110 mm x 40 mm

Verbindungen und Schnittstellen

Stecker / Anschluss	Schnittstellentyp	Funktion / Zuordnung
USB-Anschluss	Mini-B-Buchse	Hochgeschwindigkeitsprogrammierung, Überwachung und Diagnose über GX Works2 / GX Developer.
RS-232-Port	6-poliger Mini-DIN	Serielle Verbindung für HMIs, ältere Programmiertools oder Punkt-zu-Punkt-Kommunikationsprotokolle.

Empirische technische Erkenntnisse

Alternative Modelle und Kompatibilität

Die Q02UCPU gehört zur „Universal“-Produktfamilie der Q-Serie und ersetzt direkt ältere „Basic“- und „High-Performance“-CPUs wie die Q02CPU. Beachten Sie, dass Universal-Modelle eine kompatible, für Universal geeignete Basiseinheit (z. B. Q33B-E, Q38DB) benötigen, um erweiterte Funktionen und eine schnelle Buskommunikation nutzen zu können. Stellen Sie sicher, dass Ihre Programmiersoftware auf GX Works2 oder GX Developer Version 8.76D oder höher aktualisiert ist, um den Universal-Befehlssatz zu unterstützen.

Anwendungsfallen und technische Hinweise

Berechnen Sie bei der Planung von Systemen mit mehreren CPUs die gesamte Stromaufnahme bei 5 VDC. Die Q02UCPU nimmt intern 0,33 A auf. Wenn sie mit hochdichten E/A-Modulen oder mehreren Koprozessormodulen kombiniert wird, prüfen Sie, ob das Systemnetzteil (z. B. Q61P oder Q62P) über ausreichende Reserven verfügt, um Spannungsabfälle während Spitzen bei der Verarbeitung zu verhindern.

Tipps zur Inbetriebnahme und Verdrahtung

Verwenden Sie die RS-232-Schnittstelle in elektrisch störbehafteten Umgebungen (in der Nähe von Frequenzumrichtern oder Leistungsschützen) immer mit doppelt geschirmten seriellen Kabeln. Erden Sie den Kabelschirm nur an der Gehäuseerdungsklemme der SPS, um Erdschleifen zu verhindern, die serielle Datenpakete beschädigen können.

Installationsrichtlinien

KRITISCHE WARNUNG

Schalten Sie die Hauptstromversorgung der Basiseinheit vor dem Einsetzen oder Entfernen des CPU-Moduls immer vollständig spannungsfrei. Das Austauschen der CPU im laufenden Betrieb kann dauerhafte Schäden an den internen ASIC-Chips verursachen, den Systemspeicher beschädigen oder ein unvorhersehbares Maschinenverhalten auslösen.

1

Stellen Sie sicher, dass die Basiseinheit sicher auf der DIN-Schiene oder der Rückwand des Schaltschranks montiert und ordnungsgemäß geerdet ist.

2

Führen Sie den unteren Befestigungsvorsprung des Q02UCPU in die Modulführungsöffnung der Basiseinheit ein.

3

Drücken Sie die Oberseite des Moduls fest gegen die Basiseinheit, bis es vollständig im Steckverbinder sitzt.

4

Ziehen Sie die Befestigungsschraube des Moduls mit einem Drehmoment von 0,36 bis 0,48 N·m an, um mechanische Stabilität und eine ordnungsgemäße Erdung sicherzustellen.

FAQ

Welche Software ist für die Programmierung der Q02UCPU erforderlich?

Das Modul wird mit Mitsubishi Electrics GX Works2 oder GX Developer (Version 8.76D oder höher) programmiert. Die Verbindung wird über die integrierten Mini-USB- oder RS-232-Anschlüsse hergestellt.

Verfügt die Q02UCPU über einen integrierten Ethernet-Anschluss?

Nein, die Q02UCPU verfügt nicht über einen integrierten Ethernet-Anschluss. Für die direkte Kommunikation nutzt sie USB und RS-232. Für integriertes Ethernet kommen Modelle wie die Q02UDVCPU oder Q03UDECPU infrage.

Wie hoch ist die interne Stromaufnahme dieses CPU-Moduls?

Die Q02UCPU nimmt 0,33 A vom internen 5-VDC-Bus auf, der vom Stromversorgungsmodul der Basiseinheit bereitgestellt wird.

Kann ich ältere Basiseinheiten der Q-Serie mit dieser Universal-CPU verwenden?

Universal-CPUs benötigen kompatible Basiseinheiten (z. B. der Serien Q3_DB oder Q3_B), um Hochgeschwindigkeits-Kommunikationspfade nutzen zu können. Prüfen Sie vor der Installation die Teilenummer Ihrer Basiseinheit auf Kompatibilität.
