Mitsubishi Electric

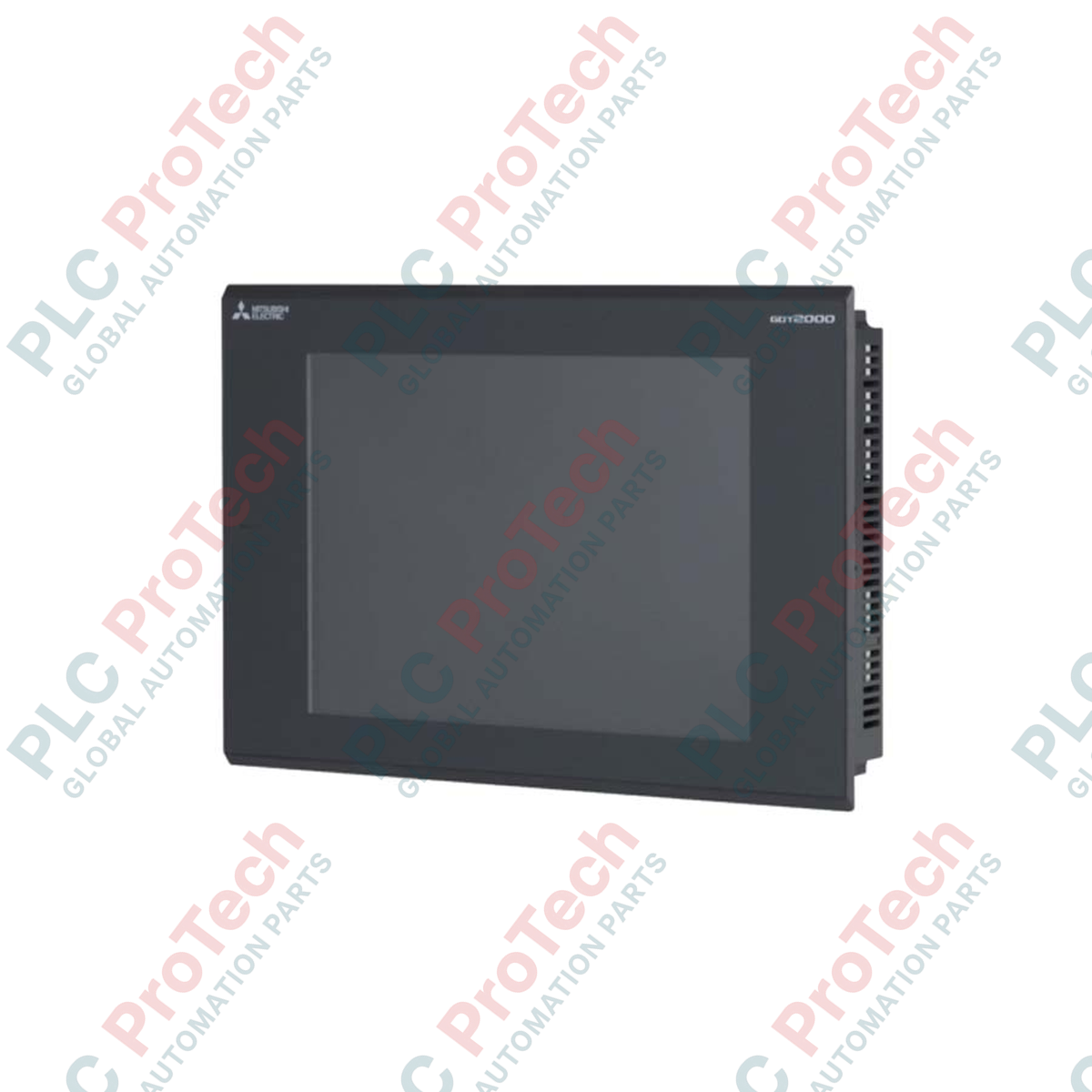

Mitsubishi Electric GT2310-VTBD GOT2000-Serie, HMI-Touchscreen

SKU GT2310-VTBD

Auf Lager
  • 12 Monate Garantie
  • Kostenlose Rückgabe innerhalb von 30 Tagen
  • Hersteller: Mitsubishi Electric

  • Produkt-Nr.: GT2310-VTBD

  • Herkunftsland:Vereinigte Staaten

  • Produkttyp: HMI-Touchscreens

  • Zahlung: T/T, Western Union

  • Gewicht: 1300g

  • Abmessungen: Der Ausschnitt für die Montage am Bedienfeld muss 289 mm (W) x 200 mm (H) messen.

  • Versandhafen: Xiamen

  • Garantie: 12 Monate

Beschreibung

Das GT2310-VTBD wurde für eine optimierte Visualisierung auf Maschinenebene entwickelt und dient als leistungsstarkes Mensch-Maschine-Schnittstellen-Terminal (HMI) der Mitsubishi Electric GOT2000-Serie. Das Bedienpanel verfügt über ein hochauflösendes TFT-Farbdisplay und ermöglicht die Echtzeitüberwachung und -steuerung automatisierter Maschinen in industriellen Netzwerken. Die Hardware umfasst mehrere physische Schnittstellen, darunter Ethernet und serielle Schnittstellen für ältere Kommunikationsstandards. So kann das Gerät ohne zusätzliche Konvertermodule als Informationsdrehscheibe dienen. Die integrierte Unterstützung für SD-Speicherkarten und standardmäßige USB-Schnittstellen erleichtert die Wartung vor Ort, die Sicherung der Parameterkonfiguration und Firmware-Updates.

Merkmale

  • Hochauflösender 10,4-Zoll-TFT-LCD-Bildschirm mit bis zu 65.536 Farben.
  • Standardauflösung von 640 x 480 VGA, optimiert für detaillierte grafische Benutzeroberflächen.
  • Mehrkanalige Kommunikationsmöglichkeiten einschließlich integrierter Ethernet-, RS-232- und RS-422/485-Serienschnittstellen.
  • Integrierter SD-Speicherkartensteckplatz für automatisierte Datenprotokollierung, Alarmaufzeichnung und Konfigurationsverwaltung.
  • Robuster Schutz der Frontplatte gemäß Schutzart IP67F schützt das Gerät bei Schalttafelmontage vor Feuchtigkeit, Ölen und dem Eindringen von Partikeln.
  • Lüfterloses Design mit natürlicher Kühlung für maximale Lebensdauer und Zuverlässigkeit in Umgebungen mit Dauerbetrieb.

Anwendungen

  • Visualisierung von Montagelinien in der Automobilfertigung
  • Überwachung der Wasser- und Abwasseraufbereitung
  • Maschinen für die Lebensmittel-, Getränke- und Verpackungsindustrie
  • Materialhandhabung und Steuerung von Förderanlagen
  • Spezialisierte Verarbeitungsmaschinen und Prüfstände

Technische Daten

Hersteller Mitsubishi Electric
Teilenummer/Modell GT2310-VTBD
Serie GOT2000-Serie (Modell GT23)
Anzeigetyp TFT-Farb-LCD (hohe Helligkeit)
Bildschirmgröße 10,4 Zoll
Auflösung 640 x 480 Pixel (VGA)
Anzeigefarben 65.536 Farben
Hintergrundbeleuchtung LED (weiß)
Versorgungsspannung 24 VDC (+10 %, -15 %)
Leistungsaufnahme 11 W oder weniger (Hintergrundbeleuchtung aus: 5 W oder weniger)
Flash-Speicherkapazität 9 MB (für Projektdaten und Betriebssystemspeicher)
Betriebstemperatur 0 bis 55 °C (horizontale Installation), 0 bis 50 °C (vertikale Installation)
Lagertemperatur -20 bis 60 °C
Umgebungsfeuchtigkeit 10 % bis 90 % relative Luftfeuchtigkeit (nicht kondensierend)
Schutzart IP67F (Frontblende bei Montage) / IP20 (Rückseite des Gehäuses)
Nettogewicht Ca. 1,3 kg (ohne Montagehalterungen)

Anschlüsse und Schnittstellen

Schnittstellentyp Anschluss / Spezifikation Funktion
Ethernet RJ45 (1 Anschluss) | 100BASE-TX / 10BASE-T SPS-Kommunikation, Host-Verbindung und Datenübertragung
RS-232 9-poliger D-Sub-Stecker (1 Anschluss) Verbindung zu SPSen, Temperaturreglern und Barcode-Lesegeräten
RS-422/485 9-polige D-Sub-Buchse (1 Anschluss) Mehrpunktverbindung zu SPSen und Motorantrieben
USB-Host Typ A (1 Anschluss) USB-Speicheranschluss für die Übertragung von Projektdaten und die Protokollierung
USB-Gerät Mini-B (1 Anschluss) Direktverbindung zum PC für die Übertragung mit der Bildschirmdesignsoftware
Speicherkarte SDHC-/SD-Speicherkartensteckplatz (1 Kanal) Protokollierung, Alarmspeicherung, Systemsicherungen und Aktualisierungen der Bildschirmdaten

Installationsrichtlinien

  • Ausschnittmaße: Der Ausschnitt für die Schalttafelmontage muss 289 mm (W) x 200 mm (H) messen.
  • Plattenstärke: Stellen Sie sicher, dass die Montageplatte eine Stärke zwischen 2,0 mm und 4,0 mm aufweist.
  • Dichtungsprüfung: Vergewissern Sie sich vor dem Einsetzen des HMI in den Ausschnitt, dass die durchgehende wasserdichte Dichtung sauber, korrekt ausgerichtet und unbeschädigt ist, um die Schutzart IP67F für die Frontblende zu gewährleisten.
  • Wärmemanagement: Halten Sie zu den Rück- und Seitenwänden anderer Maschinen einen Sicherheitsabstand von mindestens 100 mm ein, damit die natürliche Konvektionskühlung nicht behindert wird.
  • Erdungsanforderungen: Schließen Sie einen separaten Erdungsdraht mit einem Querschnitt von mindestens 2,0 mm² an die Schutzerdungsklemme an (Erdung der Klasse D mit einem Erdungswiderstand von höchstens 100 Ohm). Verwenden Sie für den Erdungsanschluss keine gemeinsame Verbindung mit schweren Maschinen.

Konformität und Zertifizierungen

  • CE (EMV-Richtlinie)
  • UL / cUL gelistet
  • KC (koreanische Zertifizierung)

FAQ

Was ist die primäre Bildschirmauflösung des Mitsubishi GT2310-VTBD?

Der GT2310-VTBD verfügt über ein 10,4-Zoll-TFT-Farb-LCD-Display mit einer Standard-VGA-Auflösung von 640 x 480 Pixeln und kann bis zu 65.536 Farben darstellen.

Welche Eingangsspannung benötigt das HMI GT2310-VTBD?

Das HMI wird über eine standardmäßige 24-VDC-Steuerspannungsversorgung betrieben, mit einem zulässigen Betriebsbereich von +10 % bis -15 %.

Unterstützt dieses HMI die Kommunikation mit SPSen anderer Hersteller?

Ja. Über die integrierten Ethernet-, RS-232- und RS-422/485-Seriellanschlüsse unterstützt die GOT2000-Serie Treiber für die Netzwerke gängiger SPSen und Steuerungen anderer Hersteller.

Welche Schutzart gegen Umwelteinflüsse hat dieses Gerät?

Die Frontblende erreicht bei korrekter Montage in einem Schaltschrank mit den angegebenen Montagehalterungen und der Dichtung die Schutzart IP67F gegen Staub und Wasser.

Kann ich eine SD-Karte verwenden, um Programme zu sichern oder Trends auf diesem Gerät zu speichern?

Ja, der GT2310-VTBD verfügt über einen integrierten SDHC/SD-Speicherkartensteckplatz für die automatische Datenerfassung, die Aufzeichnung des Alarmverlaufs und die Sicherung von Systemprojekten.
