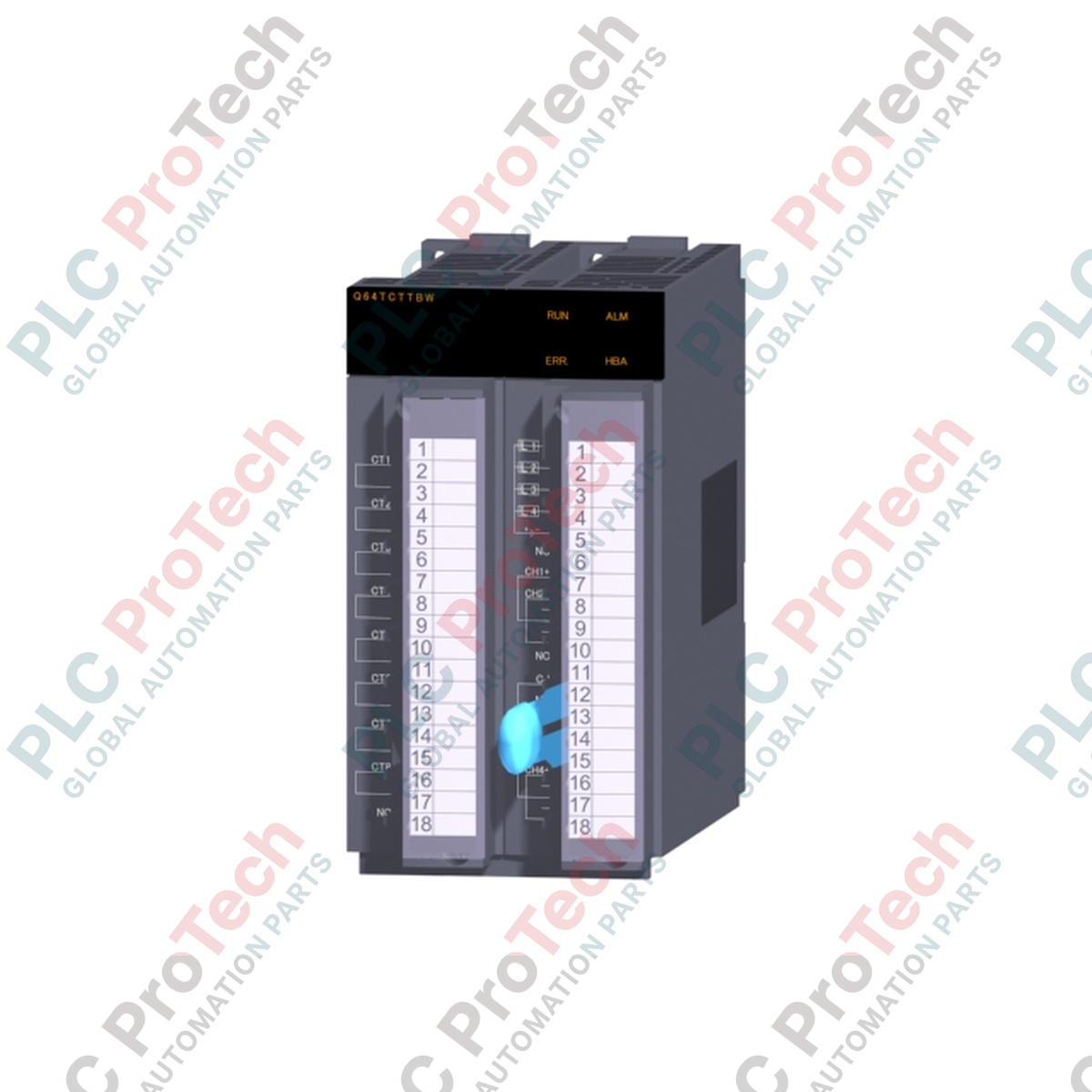

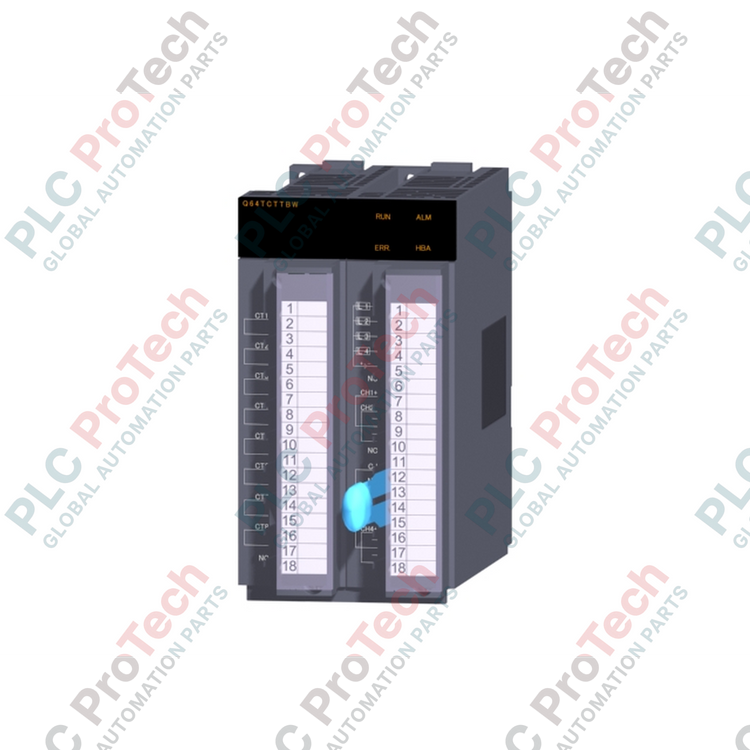

Mitsubishi Electric Q64TCTTBW Temperaturregelungsmodul der MELSEC-Q-Serie

SKU Q64TCTTBW

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Mitsubishi Electric
Produkt-Nr.: Q64TCTTBW
Herkunft Vereinigte Staaten
Produkttyp: Temperaturregelungsmodule
Zahlung: T/T, Western Union
Gewicht: 1.3 kg
Versandhafen: Xiamen
Garantie: 12 Monate

Produktbeschreibung

Beschreibung

Der Q64TCTTBW wurde für die hochpräzise Temperaturregelung innerhalb industrieller Automatisierungsarchitekturen entwickelt und dient als dediziertes Mehrkanal-Temperaturregelungsmodul für die SPS-Plattform MELSEC-Q-Serie von Mitsubishi Electric. Das Modul integriert PID-Regelkreise direkt mit Thermoelement-Sensorschnittstellen und ermöglicht eine stabile Temperaturregelung in Echtzeit, ohne die Haupt-CPU der SPS zu überlasten.

Das Gerät unterstützt vier Thermoelement-Eingangskanäle und verfügt über eine integrierte Erkennung von Heizungsunterbrechungen (gekennzeichnet durch die Bezeichnung „BW“). Hierzu werden externe Stromwandler (CTs) eingesetzt, um Lastströme zu überwachen und Ausfälle von Heizelementen schnell zu erkennen. Diese Funktion ist für Verpackungsmaschinen, Kunststoffextrusion, die Halbleiterfertigung und Klimakammern von entscheidender Bedeutung, wenn thermische Stabilität und die Integrität der Heizelemente kritisch sind.

Funktionen

Direkte Integration in Basiseinheiten der MELSEC-Q-Serie für eine schnelle Kommunikation über die Rückwandplatine.
Vier unabhängige Temperaturregelkanäle mit individuellen PID-Regelkreisen.
Kompatibilität mit Thermoelement-Eingängen für gängige Sensortypen (z. B. K, J, T, R und S).
Erkennung von Heizungsunterbrechungen über die Rückmeldung eines externen Stromwandlers (CT).
Auto-Tuning-Funktion zur automatischen Ermittlung optimaler PID-Konstanten.
Konfigurationsmöglichkeiten für Alarme bei Sensorunterbrechung und Regelkreisunterbrechung.
Für die Ansteuerung von Halbleiterrelais (SSRs) optimierte Transistorausgänge.

Anwendungen

Kunststoffverarbeitung, Spritzguss- und Extrusionsanlagen.
Halbleiterfertigung und Anlagen zur Waferverarbeitung.
Industrielle Verpackungsmaschinen und Heißsiegelbalken.
Lebensmittelverarbeitungsöfen und Klimaprüfkammern.

Technische Daten

Hersteller	Mitsubishi Electric
Modell / Teilenummer	Q64TCTTBW
Serie	MELSEC-Q-Serie
Modultyp	Temperaturregelungsmodul (mit Erkennung von Heizungsunterbrechungen)
Regelkanäle	4 Kanäle
Eingangssensortyp	Thermoelement (K, J, T, B, S, E, R, N)
Anzeige Genauigkeit	Plus/minus 0,3 % des Messbereichsendwerts (bei einer Umgebungstemperatur von 25 °C plus/minus 5 °C)
Abtastzyklus	0,5 Sekunden für alle 4 Kanäle
Regelausgang	Transistorausgang (Sink), 24 V DC, 100 mA/Punkt
Erkennung von Heizungsunterbrechungen	Unterstützt (externer Stromwandler erforderlich, separat erhältlich)
Interne Stromaufnahme (5 V DC)	0,55 A
Externe Anschlüsse	18-poliger Klemmenblock

Installationsrichtlinien

Schalten Sie bei der Installation des Moduls auf einer Basiseinheit der MELSEC-Q-Serie die Systemstromversorgung vollständig ab, um Stromschläge oder Schäden am Modul zu vermeiden. Richten Sie die untere Führungsnase des Moduls an der Aufnahme der Basiseinheit aus, drücken Sie das Modul fest in seine Position und ziehen Sie die Befestigungsschraube des Moduls (M3 x 12) mit einem Drehmoment von 0,36 bis 0,48 N-m an.

Um elektromagnetische Störungen zu minimieren, verlegen Sie die Thermoelement-Eingangskabel und Leitungen der Stromwandler (CT) getrennt von Hochspannungs-Wechselstromleitungen und Motorkabeln. Verwenden Sie für die Sensorleitungen abgeschirmte Kabel und stellen Sie sicher, dass die Erdung ordnungsgemäß ausgeführt ist.

Konformität und Zertifizierungen

CE (EMV-Richtlinie)
UL / cUL gelistet
KC (koreanische Zertifizierung)

Versand & Rückgabe

Globaler Expressversand

Standardlieferung: 4–6 Werktage per DHL, FedEx und UPS.
Expressversand: Same-Day-Versand für Lagerbestellungen vor 14:00 (GMT+8).
Weltweite Abdeckung: Über 150 Länder.

Rückgabe & Garantie

30-Tage-Garantie: Rückgabe für Lagerware in originaler, werkseitig versiegelter Verpackung.
12-Monats-Garantie: Jede Industriekomponente mit technischer Garantie.

FAQ

Was bedeutet der Suffix 'BW' beim Q64TCTTBW-Modul?

Der Suffix 'BW' zeigt an, dass das Modul über eine Heizungsunterbrechungserkennung verfügt. Dadurch kann es mit externen Stromwandlern (CTs) verbunden werden, um Heizungsfehler zu überwachen und zu melden.

Welche Thermoelement-Sensortypen sind mit dem Q64TCTTBW kompatibel?

Das Q64TCTTBW unterstützt standardmäßige industrielle Thermoelementtypen, einschließlich K, J, T, B, S, E, R und N.

Führt das Q64TCTTBW die PID-Regelung unabhängig von der PLC-CPU aus?

Ja, das Modul verfügt über eine interne Verarbeitungskapazität, um Auto-Tuning und PID-Regelschleifen eigenständig auszuführen, wodurch die Prozessorauslastung der Haupt-MELSEC-Q-CPU minimiert wird.
